Fanuc A06B-6102-H211#H520 | Alpha Spindel-Verstärkermodul — SPM-11, Schnittstelle Typ 1, 283–325V / 13,2kW, 48A / 230V Ausgang, CE-zertifiziert

Übersicht

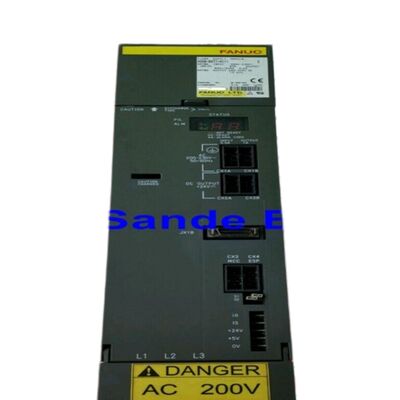

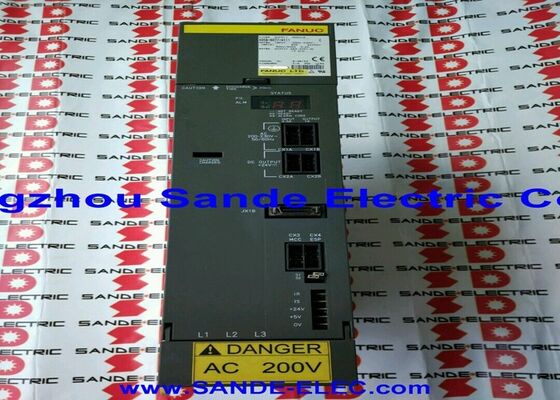

Das Fanuc A06B-6102-H211#H520 ist ein Spindelverstärkermodul der Alpha-Serie SPM-11 aus der Alpha-Spindel-Familie der zweiten Generation A06B-6102, das 48A bei 230V aus einem 13,2kW / 283–325V DC-Bus-Eingang liefert.

Die CE-Kennzeichnung, die durch den Suffix #H520 angezeigt wird, bestätigt, dass diese Variante die europäischen Konformitätsanforderungen erfüllt — relevant für Maschinen, die in CE-regulierten Märkten installiert oder dorthin verlagert werden, wo die Konformitätsdokumentation des Antriebssystems bis auf Komponentenebene zurückverfolgbar sein muss.

Die Serie A06B-6102 stellt die zweite Generation der Alpha-Spindelmodule von Fanuc dar und folgt auf die ursprünglichen Alpha-SPMs der ersten Generation A06B-6078.

Beide Serien tragen die gleiche Modellbezeichnung SPM-11 und identische elektrische Nennwerte (13,2kW Eingang, 48A Ausgang), aber die A06B-6102 integriert verbesserte Steuerungselektronik — die Steuerkarte A16B-2203-050x mit der Software 9D20 ersetzt die Steuerkarte der früheren A06B-6078 — und bietet eine bessere Ausführung der Spindelfunktionen, eine verbesserte Parameterverwaltung und eine verfeinerte Alarmdiagnosestruktur, die über die doppelte 7-Segment-LED-Anzeige zugänglich ist.

Der 48A-Ausgang des SPM-11 ist auf die Spindelmotoren Fanuc Alpha6, Alpha8, AlphaP8 und AlphaP12 abgestimmt — die mittelgroße Alpha-Spindel-Serie, die in der breiten mittleren Riege von CNC-Werkzeugmaschinen eingesetzt wird: kleine bis mittlere Bearbeitungszentren, CNC-Drehmaschinen mit moderaten Spindel-Leistungsanforderungen und Bohr- und Gewindeschneidzentren, bei denen eine Spindelleistung im Bereich von 7,5–11kW das Konstruktionsziel ist.

Die Modulbreite von 90 mm spiegelt den Kühlbedarf des 48A-Ausgangs wider: Ein interner Lüfter zirkuliert Luft über die Steuerelektronik, während der externe Kühlkörper auf der Rückseite des Moduls die Wärme der Leistungsendstufe über die Maschinenwand ableitet.

Wichtige Spezifikationen

#H520 — CE-Suffix und Software-Version

In der Spindelmodulfamilie A06B-6102 identifiziert das Suffix nach dem # Zeichen die Software-Version der Steuerkarte und den regionalen Konformitätsstatus. Das Suffix H520 steht für CE-zertifizierte Hardware mit einer bestimmten Software-Revision, die das interne Spindelalgorithmusverhalten, den Parametersatz und die verfügbaren Spindelfunktionen des Moduls steuert.

Andere Suffix-Varianten — wie H500, H501 und H502 — tragen unterschiedliche Software-Revisionen, die bestimmte Funktionen aktivieren oder einschränken können, insbesondere den erweiterten Spindelfunktionssatz (Cs-Konturierungsmodus, Synchronisationszeit für steifes Gewindeschneiden, Hochgeschwindigkeits-Orientierung).

Diese Suffix-Inkompatibilität ist betrieblich bedeutsam: Der Einbau einer H500- oder H501-Variante in eine Maschine, die ursprünglich mit einer H520 ausgestattet war, kann zu Parameter-Fehlern oder fehlendem Funktionszugriff führen, es sei denn, die CNC wird entsprechend neu parametriert.

Bei der Bestellung eines Ersatzes für eine bestehende Maschine geben Sie die vollständige Teilenummer einschließlich des Suffix #H520 an, um sicherzustellen, dass das Ersatzgerät die gleiche Steuerkarten-Revision wie das Original hat.

Schnittstelle Typ 1 und Spindelfunktionen

Die Schnittstelle Typ 1 ist die einfachere der beiden Alpha-Spindel-Schnittstellentypen (Typ 1 und Typ 2). Sie verbindet das Spindelmodul mit der seriellen Spindelschnittstelle der CNC über einen Standard-Kabelbaum, ohne die zusätzlichen Sensoranschlüsse und Kommunikationskanäle der Schnittstelle Typ 2.

Typ 1 unterstützt den vollständigen Standard-Spindelfunktionssatz — Cs-Konturierungssteuerung (Verwendung der Spindel als präzise Positionierachse für Fräsarbeiten auf Drehzentren), steifes Gewindeschneiden (Synchronisation der Spindeldrehung mit der Z-Achsenbewegung für Gewindeschneiden ohne Spannfutter), Spindelorientierung (Anhalten der Spindel in einer definierten Winkelposition für Werkzeugwechsel und Werkstücktransfer) und Spindelsynchronisation (Abgleich zweier Spindeln beim Werkstückübergang).

Die Spindelmotoren Alpha6 und Alpha8 sind Standardbegleiter für das SPM-11, wobei die Varianten AlphaP8 und AlphaP12 die Hochgeschwindigkeitsfähigkeit für Anwendungen bieten, bei denen Schneiden bei höheren Spindeldrehzahlen erforderlich ist.

Alle vier Motortypen verwenden Standard-Positionsgeber-Feedback der Alpha-Serie, das mit der JY2/JY4-Feedback-Anschlussanordnung der Schnittstelle Typ 1 am SPM-11 kompatibel ist.

FAQ

F1: Was unterscheidet den A06B-6102-H211#H520 vom früheren A06B-6078-H211 (gleiche SPM-11-Nennleistung)?

Beide sind SPM-11 Alpha-Spindelmodule mit identischen elektrischen Nennwerten (13,2kW, 48A, 283–325V, 230V Ausgang) und Schnittstelle Typ 1. Der Unterschied liegt in der Generation der Steuerkarte: Der A06B-6102 verwendet die Karte A16B-2203-050x mit der Software 9D20, die die ältere Steuerkarte des A06B-6078 ersetzt.

Diese neuere Steuerkarte bietet eine verbesserte Parameterverarbeitung und eine verbesserte Kompatibilität mit späteren CNC-Steuerungsserien. In den meisten Maschinenanwendungen sind die beiden für die gleichen Motortypen funktional austauschbar; die Software-Revision der Steuerkarte kann jedoch den Zugriff auf bestimmte erweiterte Spindelfunktionen beeinflussen, abhängig von der CNC-Software-Version der Maschine.

F2: Welche Alarmcodes auf dem SPM-11 deuten auf einen Modul- oder einen Spindelmotorfehler hin?

Alarm 3 (DC-Link-Sicherung durchgebrannt) und Alarm 9 (Überhitzung Hauptkreis) deuten direkt auf SPM-11-Modulfehler hin. Alarm 12 (Überstrom im Leistungskreis) wird am häufigsten durch einen Isolationsfehler der Spindelmotorwicklung verursacht — trennen Sie die Motorkabel und prüfen Sie die Isolierung der Motorwicklung gegen Schutzleiter (mehrere hundert Megaohm oder höher sind akzeptabel). Alarm 1 (Motorüberhitzung) weist auf den im Motor eingebetteten Thermistor hin, der eine übermäßige Motortemperatur erkennt — prüfen Sie die Motorkühlung und den Bearbeitungszyklus, bevor Sie das SPM verwerfen.

Alarm 56 (interner Kühlventilator gestoppt) erfordert sofortiges Handeln, um thermische Schäden an der 48A-Leistungsstufe zu verhindern.

F3: Das SPM-11 ist für eine Nennleistung von 13,2kW ausgelegt — welches PSM wird benötigt, um es zu unterstützen?

Die Berechnung des PSM-Bedarfs muss die 13,2kW des SPM-11 plus alle angeschlossenen SVM-Servomodul-Anforderungen umfassen.

Eine Maschine mit einem SPM-11 (13,2kW) und drei SVM-Modulen mit einer Spitzenlast von insgesamt 8kW erfordert ein PSM mit mindestens 21,2kW.

Dies erfordert typischerweise ein PSM-18.5 (A06B-6087-H118) oder ein PSM-26 (A06B-6087-H126), abhängig von der Servoachsenkonfiguration der Maschine. Eine Unterdimensionierung des PSM führt zu DC-Link-Spannungsabfall-Alarmen (Alarm 4) während der Spindelbeschleunigung in Kombination mit gleichzeitiger Achsenbewegung.

F4: Was ist die Cs-Konturierungsfunktion und welche Maschinen verwenden das SPM-11 für diesen Zweck?

Die Cs-Konturierung wandelt die Spindel in eine voll positionsgeregelte Servoachse um und ermöglicht der Spindel eine präzise Winkelpositionierung und Geschwindigkeitsregelung — Funktionen, die normalerweise mit einem Servomotor verbunden sind.

Auf CNC-Drehzentren ermöglicht dies Fräs-, Bohr- und Gewindeschneidoperationen an der Werkstückoberfläche und am Umfang mit rotierenden Werkzeugen, während die Hauptspindel als Werkstückhalteachse positioniert bleibt.

Das SPM-11 mit 48A Dauerleistung hält den Spindelmotor im Cs-Modus durch die Drehmomentanforderungen von angetriebenen Werkzeugoperationen. Nicht alle SPM-11-Installationen nutzen diese Funktion; Maschinen, bei denen die Spindel nur zur Rotation verwendet wird (keine angetriebenen Werkzeuge), benötigen sie nicht.

F5: Was ist der richtige Ansatz zum Testen eines vermuteten defekten A06B-6102-H211#H520?

Tests müssen an einem abgestimmten Alpha-System durchgeführt werden: ein funktionierendes PSM, das den 283–325V DC-Bus erzeugt, das SPM-11, das an den Bus angeschlossen ist, und ein tatsächlicher Spindelmotor Alpha6, Alpha8, AlphaP8 oder AlphaP12, der an die U/V/W-Ausgangsklemmen und Feedback-Anschlüsse des SPM-11 angeschlossen ist.

Die CNC muss eine Fanuc-Steuerung mit serieller Spindelschnittstelle Typ 1 sein.

Funktionstests verifizieren: Alarmfreies Einschalten, korrekte Geschwindigkeitsreaktion über den gesamten Drehzahlbereich des Motors, Ansprechen des Überstromschutzes, Genauigkeit des Orientierungsstopps und Halten der Position im Cs-Modus, falls zutreffend.

Ein "statischer" Bench-Test ohne angeschlossenen Motor und CNC liefert keine aussagekräftige Validierung der Servo-Regelfunktionen eines SPM-Moduls.
