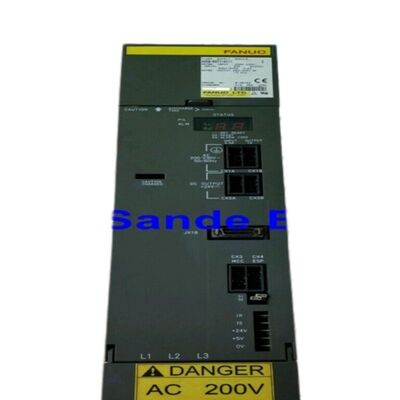

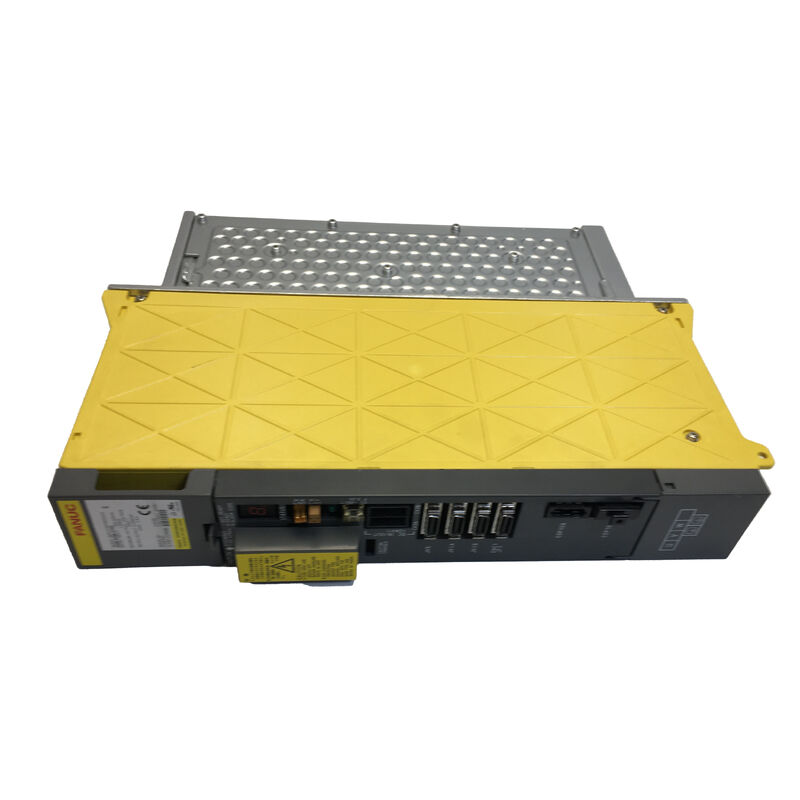

Fanuc A06B-6096-H307 | Alpha Servo-Verstärkermodul — SVM3-20/20/40, 3-Achsen FSSB, 283–325V / 4,35kW, L/M: 5,9A + N: 12,5A / 230V Ausgang

Übersicht

Das Fanuc A06B-6096-H307 ist das SVM3-20/20/40, ein Drei-Achsen-Alpha-Servo-Verstärkermodul aus der FSSB-Serie A06B-6096, das eine asymmetrische Ausgangsleistung über seine drei Kanäle bietet: 5,9A auf den L- und M-Achsen und 12,5A auf der N-Achse, von einem 4,35kW / 283–325V DC-Bus.

Dieses Modul ist das FSSB-Schnittstellen-Äquivalent des A06B-6079-H307 (PWM Typ B Version) — beide teilen sich die Modellbezeichnung SVM3-20/20/40 und identische elektrische Nennwerte, unterscheiden sich jedoch nur in der CNC-Schnittstellentyp, der das eine mit i-Serien-Steuerungen und das andere mit älteren Nicht-i-Serien-Steuerungen kompatibel macht.

Die asymmetrische Drei-Achsen-Konfiguration, die das H307 definiert — zwei gleiche Mittelklasse-Kanäle (je 5,9A) und ein stärkerer Kanal (12,5A) — spiegelt eine häufig anzutreffende reale Maschinenachsen-Gruppierung wider.

Auf Bearbeitungszentren und Drehzentren, bei denen zwei Achsen ähnliche Motorgrößen tragen und eine Achse schwerer ist, eliminiert das SVM3-20/20/40 die Notwendigkeit eines separaten Moduls mit höherem Strom, um allein die N-Achse abzudecken, und konsolidiert drei Achsen in einem Modul mit individuell optimierten Kanalnennwerten.

Der 4,35kW DC-Bus-Eingang spiegelt den kombinierten Spitzenbedarf aller drei Kanäle bei gleichzeitiger Belastung wider: ca. 1,25kW pro Kanal für L und M (bei 5,9A) und 1,85kW für N (bei 12,5A), insgesamt 4,35kW.

Dieser Gesamtbedarf wird bequem von einem kleinen Alpha-PSM gedeckt, was das SVM3-20/20/40 zu einer effizienten Drei-Achsen-Lösung macht, die die Schiene des Antriebs-PSM nur minimal belastet.

Schlüsselspezifikationen

Asymmetrische Drei-Achsen-Logik — 20/20/40 Kanal-Design

Die Bezeichnung SVM3-20/20/40 kodiert die Stromklasse jedes Kanals: "20" entspricht der kontinuierlichen Ausgangsklasse von 5,9A und "40" der Klasse von 12,5A. Diese Drei-Kanal-Asymmetrie dient Maschinen, bei denen die Anwendungsbelastung auf den drei Achsen tatsächlich unterschiedlich ist — eine Designrealität, die ein symmetrisches SVM3-20/20/20 (H304) für die N-Achse falsch handhaben würde und ein symmetrisches SVM3-40/40/40 für L und M überdimensionieren würde.

Auf einem CNC-Bearbeitungszentrum mit einer Standard-X/Y-Achsenkonfiguration und einer schwereren Z-Achse oder auf einer Fünf-Achsen-Maschine, bei der zwei Drehachsen leichter sind als eine primäre lineare Achse, platziert das SVM3-20/20/40 die 5,9A-Kanäle auf den leichteren Achsen (L und M) und den 12,5A-Kanal auf der schwereren Achse (N).

Diese korrekte Stromanpassung vermeidet das Risiko von Überstromalarmen der M- oder N-Achse unter voller Schnittlast und vermeidet die Verschwendung des PSM-Budgets für überdimensionierte Kanäle.

Der N-Achsen-IPM-Transistor ist ein anderes, größeres Bauteil als die L- und M-Kanal-Transistoren — drei verschiedene IPM-Bauteile koexistieren im einzelnen Modul, um die asymmetrische Stromfähigkeit zu realisieren.

FSSB-Betrieb — Drei Achsen, eine Ringposition

Wie bei allen Drei-Achsen-FSSB-Modulen präsentiert das A06B-6096-H307 drei Achsenknoten am FSSB-Ring der CNC von einer einzigen physischen Ringposition. Der FSSB-Verstärker-Einstellbildschirm der CNC zeigt die drei Achsen (L, M, N) als separate Einträge unter der Ringadresse dieses Moduls an, wobei ihre Stromklassen-Nennwerte sichtbar sind.

Der FSSB-Ring wird über das Modul an COP10A (Eingang) und COP10B (Ausgang) durchgeschleift — eine FSSB-Unterbrechung an einem der beiden Anschlüsse wirkt sich gleichzeitig auf alle drei Achsen aus.

Die Verdrahtungsplatine A16B-2202-0786 und die Steuerkarte A20B-2100-0260 verarbeiten die FSSB-Dekodierung und die Servoalgorithmenausführung für alle drei Kanäle in Echtzeit, mit der Servo-Zyklusrate, die durch die Parametereinstellungen der CNC bestimmt wird.

FAQ

F1: Was unterscheidet das A06B-6096-H307 (FSSB) vom A06B-6079-H307 (PWM Typ B)?

Beide sind SVM3-20/20/40 Module mit identischen elektrischen Spezifikationen (5,9A L/M, 12,5A N, 4,35kW, 283–325V, 230V Ausgang).

Die Schnittstelle unterscheidet sich: H307 aus der Serie A06B-6096 verwendet FSSB Glasfaser für i-Serien-Steuerungen (15i, 16i, 18i, 21i), während H307 aus A06B-6079 PWM Typ B für Nicht-i-Serien-Steuerungen (0-MD, 16B, 18B, 21B) verwendet.

Sie sind nicht austauschbar — jeder erfordert den CNC-Typ, für den er entwickelt wurde.

F2: Wie wird die N-Achse zugewiesen, wenn die Maschine nur zwei primäre Bearbeitungsachsen hat?

Wenn ein Drei-Achsen-Modul an einer Zwei-Achsen-Maschine verwendet wird (oder wenn ein Kanal einer Hilfsfunktion zugewiesen ist), kann der ungenutzte Achsenkanal unverbunden bleiben, vorausgesetzt, die CNC-Servo-Parameter für diesen Kanal sind so eingestellt, dass kein Motor angeschlossen ist (typischerweise durch Leerlassen des Achsnummernparameters oder Setzen auf Null).

Das Modul betreibt die beiden aktiven Kanäle weiterhin normal. Ein ungenutzter Kanal erzeugt keine Alarme, es sei denn, die CNC befiehlt ihn aktiv an und erwartet eine Rückmeldung, die nicht vorhanden ist.

F3: Kann der N-Achsen-Kanal (12,5A) des SVM3-20/20/40 auch die gleiche Motorklasse wie L und M antreiben?

Ja. Der N-Kanal mit 12,5A Dauerstrom kann jeden Motor innerhalb oder unterhalb dieser Stromklasse antreiben, einschließlich Motoren der Klasse αM2.5 oder α3, die nur 5,9A ziehen. Das Modul betreibt diesen Kanal einfach mit einem Bruchteil seiner Kapazität.

Die Servo-Parameter müssen für den tatsächlich an N angeschlossenen Motor korrekt eingestellt sein.

Die L- und M-Kanäle mit 5,9A können einen Motor der Klasse α12 nicht mit vollem Nenndrehmoment antreiben — der Anschluss eines Motors, der mehr als 5,9A Dauerstrom auf diesen Kanälen benötigt, löst unter voller Schnittlast Überstromalarme aus.

F4: Welche Überlegungen zur PSM-Dimensionierung sind beim Einsatz des A06B-6096-H307 zu beachten?

Das H307 zieht bei gleichzeitiger Volllast über alle drei Kanäle 4,35kW aus dem DC-Bus. Addieren Sie die PSM-Beiträge aller anderen angeschlossenen SVM- und SPM-Module, um die gesamte Busnachfrage zu berechnen.

Eine Maschine mit einem SVM3-20/20/40 (4,35kW) und einer SPM-11 Spindel (13,2kW) hat eine kombinierte Spitzenlast von 17,55kW — dies erfordert mindestens ein PSM-18.5 (A06B-6087-H118 oder Äquivalent), um dies ohne Unterspannungsalarme im DC-Link während gleichzeitiger voller Achsen- und voller Spindelbetrieb zu gewährleisten.

F5: Welche empfohlene Vorgehensweise ist bei gleichzeitigen Alarmen E (L+M+N Überstrom) auf allen drei Kanälen?

Alarm E zeigt an, dass alle drei Kanäle gleichzeitig die Überstromsicherung ausgelöst haben. Dies ist ungewöhnlich für unabhängige Motorfehlereignisse und deutet häufiger auf einen DC-Bus-Fehler hin — überprüfen Sie die DC-Link-Spannung (Alarm 5: LVDC zeigt Unterspannung des Busses an) oder einen PSM-Fehler, der die Busspannung destabilisiert hat, anstatt einzelne Motorfehler.

Überprüfen Sie zuerst den PSM-Status und die DC-Bus-Spannung. Wenn der Bus in Ordnung ist, trennen Sie nacheinander die U/V/W-Kabel jedes Motors und testen Sie den Isolationswiderstand des Motors für alle drei Achsen, beginnend mit der Achse, die zuletzt an einem Bearbeitungsvorgang beteiligt war oder kürzlich Werkzeuge gewechselt hat.

Ein Busfehler, der sich als Mehrachsen-Überstrom tarnt, ist eine häufige Diagnosefalle.
