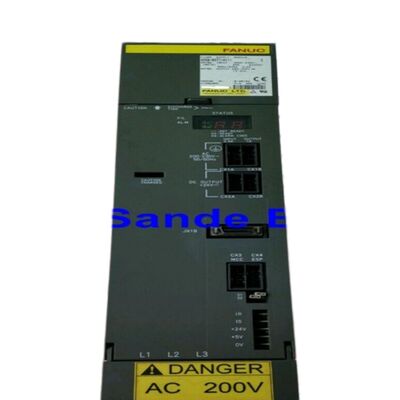

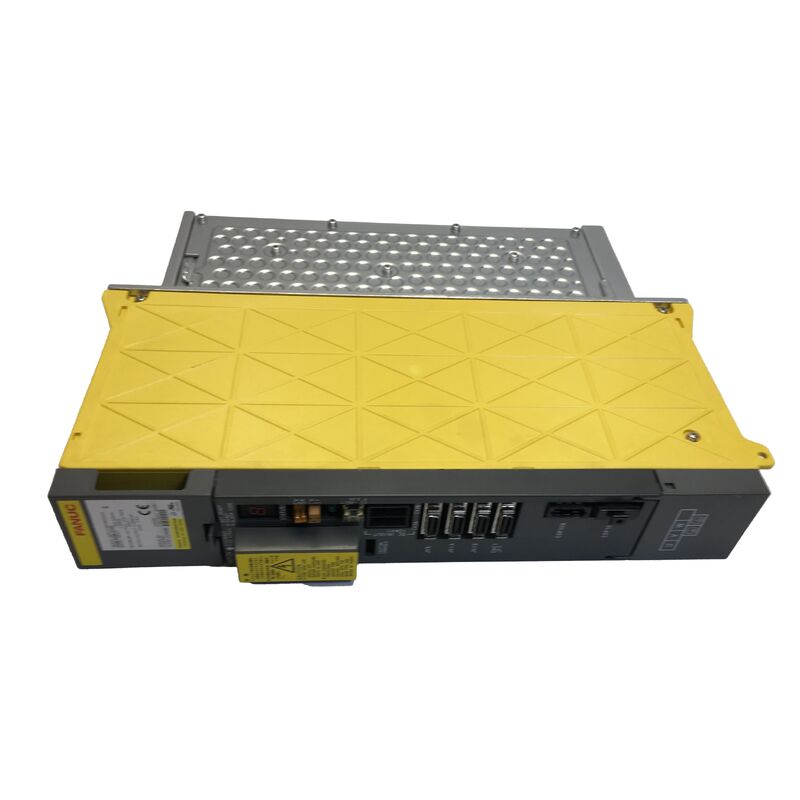

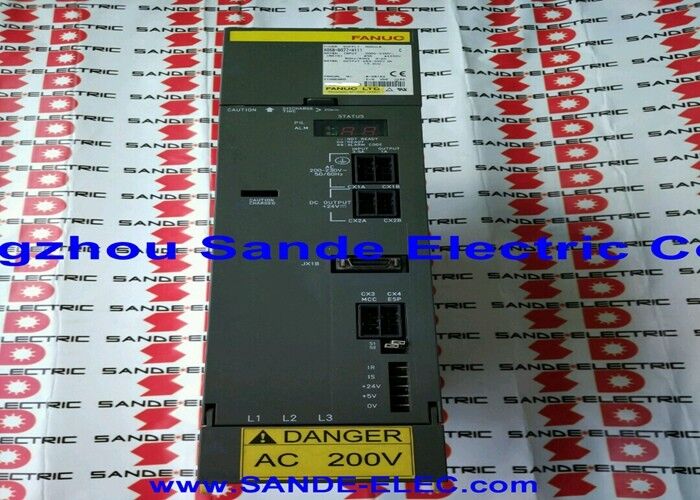

Fanuc A06B-6096-H304 | Alpha Servo Modul SVM3-20/20/20 — 3-Achsen, 5,9A pro Achse, 283–325V, 3,7kW, FSSB-Schnittstelle, 90mm Gehäuse, Drei 50A Transistoren

Übersicht

Das Fanuc A06B-6096-H304 ist das SVM3-20/20/20 – ein dreiachsiger Alpha-Servomodul, der gleichzeitig eine gleichmäßige Antriebsleistung von 5,9A für drei unabhängige Servoachsen liefert, verpackt in einem einzigen 90mm breiten Gehäuse, das seine Betriebsspannung vom gemeinsamen PSM-DC-Bus bezieht.

Drei Achsen in einem 90mm-Schlitz ist der entscheidende kommerzielle Wert dieses Moduls: Ein Bearbeitungszentrum mit X-, Y- und Z-Achsen, die von kleinen Alpha-Motoren angetrieben werden, kann alle drei Servoantriebe in der Schlitzbreite unterbringen, die ein einzelnes großes SVM1 belegen würde.

Die Bezeichnung „20/20/20“ entspricht drei abgeglichenen Ausgangsstromkanälen der Klasse 20 – 5,9A Nennstrom pro Achse, geeignet für das leichtere Ende des Alpha-Motorenbereichs: die Servo-Motoren aC/2000, a0/2000, a1/2000, a2/2000 und a3/2000, die auf kompakten Bearbeitungszentren und Bohrzentren üblich sind.

Dies sind die Maschinenachsen, die eine reaktionsschnelle, präzise Positionierung anstelle eines hohen Drehmoments beim Schnitt erfordern – Drei-Achsen-Bearbeitung mit Spindeln mit kleinem Durchmesser und relativ leichten Werkstücken.

Der Antrieb von drei solchen Achsen von einem einzigen SVM3-20/20/20 anstelle von drei einzelnen SVM1-Modulen reduziert die Schrankbreite und vereinfacht die DC-Bus-Verkabelung, auf Kosten eines Moduls, das das gesamte Drei-Achsen-Servosystem abdeckt.

Der A06B-6096-H304 ist die FSSB-Schnittstellenversion dessen, was in der Serie A06B-6079 ein SVM3 mit elektrischer Schnittstelle vom Typ A/B wäre.

Die Unterscheidung der Produktnummern zwischen den beiden Serien – 6079 für die elektrische Schnittstelle, 6096 für FSSB – ist eine direkte Folge des Alpha i-Übergangs: Als Fanuc den Hochgeschwindigkeits-Glasfaser-Serien-Servo-Bus in der 16i/18i-Generation einführte, schuf es die Produktlinie A06B-6096 als FSSB-Gegenstück zur bestehenden A06B-6079 elektrischen SVM-Familie, wobei identische Motor- und Spezifikationen beibehalten wurden und nur die CNC-Kommunikationsschnittstelle geändert wurde.

Schlüsselspezifikationen

FSSB vs. A06B-6079 – Warum sich die Serie geändert hat

Der funktionale Unterschied zwischen den SVM-Familien A06B-6096 und A06B-6079 liegt ausschließlich in der CNC-Kommunikationsschnittstelle.

Die SVM-Module A06B-6079 verwenden eine serielle elektrische Schnittstelle vom Typ A oder B zur Kommunikation mit der Servo-Karte der CNC.

Die Module A06B-6096 verwenden FSSB – Fanuc Serial Servo Bus – eine digitale Glasfaserverbindung, die die FSSB-Karte der CNC mit dem ersten SVM in der Kette verbindet, wobei nachfolgende Module über Glasfaserkabel in Reihe geschaltet werden.

Die praktischen Auswirkungen sind für Wartungstechniker erheblich.

Eine Maschine, die mit einer 16i- oder 18i-CNC und A06B-6096 SVM-Modulen ausgestattet ist, verwendet FSSB-Verkabelung zwischen der CNC-Karte und dem Servo-Antriebs-Rack.

Diese Glasfaserkabel und ihre Anschlüsse sind ein zusätzliches Diagnoseelement – ein defekter oder verschmutzter FSSB-Anschluss kann Servo-Kommunikationsalarme erzeugen, die Antriebsausfälle imitieren.

Ein A06B-6096-H304 kann keinen A06B-6079 SVM3-Äquivalenten auf einer Maschine mit einer CNC-Karte mit Typ A/B-Schnittstelle ersetzen, noch kann ein A06B-6079 einen A06B-6096 in einem FSSB-System ersetzen.

Drei 50A Transistoren – Stromreserven und Spitzenleistung

Jede der drei Achsen des SVM3-20/20/20 wird von einem 50A-Transistormodul bedient, obwohl die Nennleistung nur 5,9A beträgt.

Diese erhebliche Herabstufung – etwa 12% der Spitzenleistung des Transistors – ist in der Designphilosophie von Fanuc SVM nicht ungewöhnlich.

Die Nennleistung des Transistors muss den Spitzenstrom während maximaler Beschleunigung aufnehmen, der kurzzeitig das Drei- bis Vierfache des Nenn-Dauerstroms erreichen kann.

Ein Motor mit einem Nennstrom von 5,9A kann während eines starken Beschleunigungsereignisses 15–20A vom Transistor verlangen; das 50A-Gerät bewältigt diesen Spitzenwert mit Reserve.

Die drei Transistoren sind separat als Ersatzteile austauschbar, was das SVM3-20/20/20 wirtschaftlich reparierbar macht, wenn ein einzelner Transistor aufgrund einer einmaligen Überlastung (Kurzschluss des Motors, Encoderfehler während schneller Achsenbewegung) ausfällt.

Ein Ausfall eines einzelnen Transistors ist ohne vollständigen Modulaustausch behebbar; die Verdrahtungsplatine und die Steuerkarten sind nicht separat erhältlich und müssen ausgetauscht oder von Spezialisten repariert werden.

Typische Installation – Drei gleiche Achsen

Das SVM3-20/20/20 wird am häufigsten in Maschinen eingesetzt, bei denen alle drei programmierten Achsen ähnliche Drehmoment- und Geschwindigkeitsanforderungen haben: Drei-Achsen-Vertikalbearbeitungszentren, Bohrzentren und Spezialmaschinen, bei denen die Vorschubachsen X, Y und Z von Motoren der Klasse 0,5kW bis 1,5kW angetrieben werden.

Jede Achse arbeitet unabhängig unter der FSSB-Servoschleife – die drei Achskanäle des SVM3 sind logisch unabhängig, obwohl sie dasselbe physische Gehäuse, denselben DC-Bus-Anschluss und dieselbe Verdrahtungsplatine teilen.

Die gesamte Leistungsaufnahme von 3,7kW am Bus setzt voraus, dass alle drei Achsen gleichzeitig arbeiten.

In der Praxis tritt eine gleichzeitige Volllastoperation auf allen drei Achsen gleichzeitig bei komplexen simultanen Drei-Achsen-Bewegungen auf, aber selbst während dieser Ereignisse bleibt die gesamte Buslast mit 3,7kW moderat, wodurch die PSM-Versorgung der Maschine über erhebliche Kapazitäten für den SPM-Spindelverstärker und andere SVM-Module verfügt, die sich den Bus teilen.

FAQ

F1: Alle drei Achsen des SVM3-20/20/20 haben die gleiche Nennleistung von 5,9A. Kann dieses Modul in einer Maschine verwendet werden, bei der eine Achse einen höheren Strom als die anderen beiden benötigt?

Nein. Das SVM3-20/20/20 liefert 5,9A an alle drei Achsen.

Wenn eine einzelne Achse mehr Strom benötigt – für einen größeren Motor oder eine höhere Schnittkraft –, ist das richtige Modul eine der SVM3-Varianten mit gemischter Nennleistung (z. B. SVM3-20/20/40, SVM3-12/20/40), bei der die Achse mit höherem Strom an den N-Kanal mit seiner Nennleistung von 12,5A oder 18,7A angeschlossen wird.

Der Betrieb eines Motors, der 7–8A benötigt, an einem Kanal mit 5,9A Nennleistung führt zu SV401-Überstrom-Servoalarmen während Bewegungen unter hoher Last.

F2: Dieses Modul verfügt über eine FSSB-Schnittstelle. Wie viele SVM3-20/20/20 Module können an einer einzigen FSSB-Leitung verkettet werden?

Die FSSB-Leitung unterstützt mehrere Servo-Verstärkermodule in einer Daisy-Chain, wobei die maximale Anzahl von Achsen durch die FSSB-Fähigkeit der CNC bestimmt wird. Fanuc 16i/18i CNC-Steuerungen unterstützen bis zu 8 Achsen an einer einzigen FSSB-Leitung (einige Konfigurationen unterstützen mehr mit erweitertem FSSB).

Ein einzelnes SVM3-20/20/20 belegt drei Achsen-Slots in der FSSB-Kette. Zwei SVM3-20/20/20 Module verbrauchen sechs von acht verfügbaren Achsen-Slots. Die genaue Kettenbegrenzung hängt vom CNC-Typ und der Softwarekonfiguration ab.

F3: Die Steuerkarten des A06B-6096-H304 sind als A20B-2100-026x aufgeführt. Die „x“-Bezeichnung deutet auf mehrere Versionen hin. Beeinflusst dies die Austauschbarkeit bei einem Ersatzmodul?

Das „x“ in A20B-2100-026x steht für eine Ziffer der geringfügigen Revision, die variieren kann. Unterschiedliche Revisionskarten erscheinen während des Produktionslaufs des SVM3-20/20/20, ohne die Funktion in der Maschine zu beeinträchtigen – alle Revisionen dieser Steuerkarte erfüllen dieselbe Aufgabe.

Für den Kauf eines Ersatzmoduls ist jede Revision des A06B-6096-H304 in der Maschine funktional gleichwertig, unabhängig davon, welche spezifische A20B-2100-026x-Revision verbaut ist. Die Revision ist nur für die Dokumentation der Platinenreparatur relevant.

F4: Wenn das SVM3-20/20/20 einen SV411-Servoalarm auf einer Achse anzeigt, bedeutet dies, dass das gesamte Drei-Achsen-Modul ausgetauscht werden muss?

SV411 (Servo-Stromalarm) oder ein einzelner Achsen-Servoalarm auf dem SVM3-20/20/20 bedeutet nicht automatisch, dass das gesamte Modul ausgefallen ist.

Der Fehler kann achsspezifisch sein: ein Kurzschluss der Motorwicklung auf dieser Achse, ein defektes Motorstromkabel, das einen Phasen-zu-Phasen-Fehler verursacht, oder ein Encoderkabel-Fehler, der einen Durchgeh-Zustand auslöst, der den Überstromschutz auslöst.

Trennen Sie den Motor und das Kabel von der betroffenen Achse und löschen Sie den Alarm – wenn der Alarm bei getrennter Achse gelöscht wird, liegt der Fehler im Motor oder in der Verkabelung, nicht im SVM-Modul.

Wenn der Alarm bei getrennter Achse weiterhin besteht, ist möglicherweise das Transistormodul für diese Achse ausgefallen.

F5: Kann der A06B-6096-H304 mit Alpha i-Motoren (A06B-0 Serie mit 1.000.000 ppr Encodern) anstelle der ursprünglichen Alpha-Motoren verwendet werden?

Das SVM3-20/20/20 ist ein Modul der Alpha-Generation (Serie A06B-6096), das für Motoren der Alpha-Generation entwickelt wurde.

Der Anschluss von Alpha i-Motoren an einen Alpha-Generation SVM-Verstärker ist keine unterstützte Konfiguration – die Encoder-Schnittstelle, die elektrischen Motorparameter und die Servo-Parameter-Sets unterscheiden sich zwischen den Generationen.

Die Alpha i-Motorenserie erfordert einen Alpha i SVM-Verstärker (Serie A06B-6114) und ein entsprechendes Alpha i PSM.

Die Verwendung von Alpha i-Motoren mit dem A06B-6096-H304 würde Parameteranpassungen erfordern, die möglicherweise nicht vollständig unterstützt werden und zu instabilem Servo-Verhalten führen könnten.
