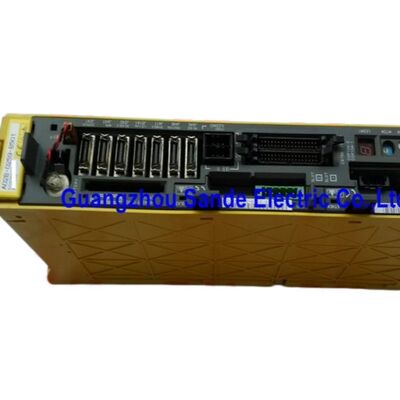

A06B-6096-H104 Fanuc Servo-Verstärkermodul A06B6096H104 A06B-6096-H104

FANUC A06B-6096-H104 Alpha-Servoverstärkermodul SVM1-40L

Übersicht

DieFANUC A06B-6096-H104ist eineServoverstärkermodul der Alpha-Serieoffiziell alsSVM1-40Lmit einemFSSB-SchnittstelleIn den FANUC­Bestellinformationen für die 200-Volt­Eingangsreihe ist dieses Modell als Standard-Ein­achsenverstärker mit Außenabmessungen von380 × 60 × 307 mm.

Das sagt Ihnen sofort zwei Dinge: Erstens ist es ein Einsachsmodule, das es für Maschinenkonstruktionen geeignet macht, bei denen ein Verstärker einem Servokanal gewidmet ist.

Zweitens befindet er sich im größeren 40L-Rahmen der SVM1-Familie, so dass er nicht die kleinste Einheit im Sortiment ist und aufgrund der tatsächlichen Modellübereinstimmung und nicht allein aufgrund des Aussehens ausgewählt werden sollte.

Schlüsselparameter

Technisches Profil

In der FANUC-SpezifikationstabelleSVM1-40List mit anwendbaren motorischen Beispielen verbunden, einschließlichα3/3000, α6/2000, α12/2000, α22/1500 und αC22/1500.

Die gleiche Tabelle gibt einenNennstrom von 12,5 Armsund aNennstromgrenze von 40 ApFür diese Modellklasse listet FANUC auch die gemeinsame SVM-Steuerungsmethode alsSinuswellen-PWM-Steuerung mit Transistorbrücke (IGBT).

Aus Produkt-Seite Perspektive, das macht die H104 einfacher zu positionieren ehrlich. es ist nicht nur ein Servo Verstärker; es ist ein definiertes ein-Achsen-Alpha-Modul in der 40L-Klasse,für CNC-Servoanwendungen gebaut, bei denen eine vorhersehbare Stromkapazität und eine korrekte Systempaarung wichtig sindDie Käufer, die sich dieses Bauteil anschauen, lösen normalerweise eine echte Maschinenanforderung, nicht einen abstrakten Katalog.

Anwendungs- und Leistungswert

Die A06B-6096-H104 funktioniert am besten als genauer Ersatz für ein FANUC-Servosystem, das bereits um dieFSSBArchitektur.

Wenn eine Maschine um diese Kommunikationsstruktur herum gebaut wurde, ist das praktische Ziel nicht, etwas nahe zu ersetzen.die ursprüngliche Kontrollkonstruktion erhalten, und stellt die Achse wieder in einen stabilen Betrieb, ohne unnötige Neuverdrahtung oder Parameterverwirrung.

Für die technische Beschaffung ist der Wert dieses Modells Klarheit. Das FANUC-Handbuch identifiziert den Rahmen, den Schnittstellentyp, die Ausgangsstrommenge und Beispiele für anwendbare Motoren.Das gibt den Ingenieuren genügend fundierte Informationen, um zu überprüfen, ob der installierte Verstärker und das Ersatzziel tatsächlich zur gleichen elektrischen Familie gehören..

Häufig gestellte Fragen

F1: Wie lautet die offizielle Modellbezeichnung von A06B-6096-H104?
FANUC-ListenA06B-6096-H104alsSVM1-40L, was bedeutet, dass es einmit einer Leistung von mehr als 50 W undin der Alpha-Serie mitFSSB-SchnittstelleDiese Bezeichnung ist der wichtigste Bezugspunkt für die Übereinstimmung des Teils während des Betriebs oder des Austauschs.

F2: Zu welcher Ausgangsklasse gehört dieser Verstärker?
Nach der individuellen Spezifikationstabelle von FANUCSVM1-40Lwird eineNennstrom von 12,5 Armsund aNennstromgrenze von 40 Ap.

In industrieller Hinsicht gehört er damit eher zur 40-Klasse-Einfachachsenverstärkergruppe als zu den kleineren 20-Klasse-Geräten.

F3: Welche Motoren werden offiziell mit SVM1-40L im Handbuch gezeigt?
Das FANUC-Handbuch enthält Beispiele für anwendbare Motoren, einschließlichα3/3000, α6/2000, α12/2000, α22/1500 und αC22/1500.

Dies bedeutet nicht, dass jede Antragsentscheidung nur aus einer kurzen Liste erfolgen sollte, sondern zeigt die beabsichtigte Klasse der Fahrzeuge an und bietet Käufern einen soliden Ausgangspunkt für die Prüfung der Vereinbarkeit.

F4: Warum ist die FSSB-Schnittstelle beim Kauf dieses Modells wichtig?
Denn FANUC trennt die Verstärkerbestellnummern nach Schnittstellenfamilie im offiziellen Bestellbereich.

A06B-6096-H104ist speziell dieFSSB-SchnittstelleDie Verwendung des exakten Schnittstellenparts hilft, Installationsprobleme zu vermeiden und die Kommunikationsmethode zu bewahren, für die die CNC entwickelt wurde.

F5: Was sollte ein Wartungsteam vor der Installation eines Ersatz-H104 überprüfen?
Sie sollten die installierte Bestellnummer, den CNC-Schnittstellentyp, die beabsichtigte Motorpaarung und die physikalische Passform im Schrank bestätigen.

FANUC weist die Benutzer außerdem darauf hin, dass die Motor-Verstärker-Kombination geeignet ist und dass gültige Parameter eingestellt werden,weil falsche Kombinationen das System vom normalen Betrieb abhalten und den Verstärker beschädigen können.
