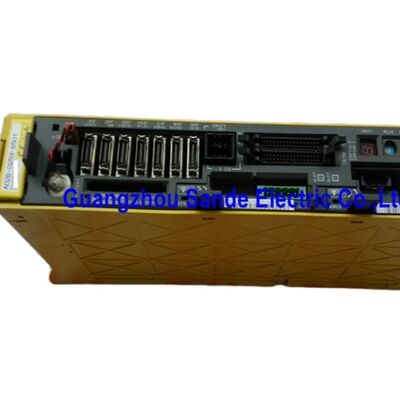

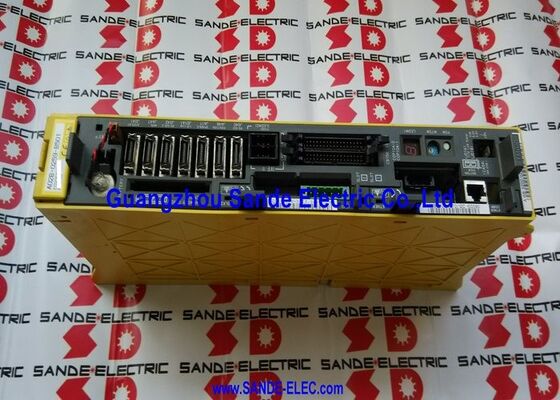

A06B-6096-H101#H Fanuc-Servoverstärkermodul A06B6096H101#H A06B-6096-H101#H

Fanuc A06B-6096-H101#H | Alpha Servo-Verstärkermodul — SVM1-12, einachsig, FSSB Glasfaser, 283–325V / 0,75kW, 3,0A / 230V Ausgang

Übersicht

Das Fanuc A06B-6096-H101#H ist die SVM1-12-Variante innerhalb der Fanuc A06B-6096 FSSB Alpha Servo-Verstärker-Modulserie — das Einstiegsmodul für eine Achse in dieser Familie, das einen Dauerstrom von 3,0 A aus einer 0,75 kW DC-Bus-Eingangsleistung liefert.

Die vollständige Teilenummer A06B-6096-H101#H identifiziert diese spezifische Hardware-Variante des H101-Moduls bei Fanuc, wobei das #H-Suffix eine bestimmte Revision der Steuerkarte und Konfiguration von Optionen bezeichnet, die es von der Basis-H101 in bestimmten maschinenspezifischen Installationen unterscheidet.

Bei der Beschaffung eines Ersatzteils muss die vollständige Teilenummer einschließlich des #H-Suffixs übereinstimmen, da verschiedene Suffix-Varianten unterschiedliche Platinenkonfigurationen oder SRAM-Zustände der Software aufweisen können, die für die ursprüngliche Maschinenkonfiguration spezifisch sind.

Als SVM1-12 nimmt dieses Modul die kleinste Stromklasse in der A06B-6096 FSSB SVM-Familie ein.

Während größere Alpha-SVM-Module die Hauptbearbeitungsachsen — die X/Y/Z-Achsen, die die Schnittkräfte und Trägheitslasten der Produktionsarbeit tragen — übernehmen, wird der SVM1-12 für Hilfsachsenfunktionen ausgewählt, bei denen der Motor klein, die Last gering ist und die Positioniergenauigkeit wichtiger ist als ein anhaltend hohes Drehmoment.

Kleine Rundtische, C-Achsen-Orientierungsantriebe an Drehzentren, Werkzeugmagazin-Indexachsen und zusätzliche Positionierbühnen sind natürliche Anwendungen für den 3,0-A-Ausgangsbereich des SVM1-12.

Die FSSB (Fanuc Serial Servo Bus) Glasfaser-Schnittstelle verbindet dieses Modul mit dem Servo-Kommunikationsring der i-Serie CNC, zusammen mit allen anderen FSSB-fähigen SVM-Modulen im selben Antriebsstack.

Diese ringbasierte Architektur ist der Hauptvorteil der A06B-6096-Serie gegenüber der älteren A06B-6079 PWM-Serie: Eine Glasfaserkabelkette ersetzt die einzelnen PWM-Kabel, die jede Achse unabhängig mit der CNC verbunden haben, reduziert die Komplexität der Schaltschrankverdrahtung und bietet durch das optische Medium eine Rauschunterdrückung.

Schlüsselspezifikationen

Das #H-Suffix — Was es für Bestellung und Ersatz bedeutet

Im Fanuc-Teilenummernsystem für Servomoduln identifiziert das Suffix nach dem Hash-Zeichen (#) eine spezifische Hardware- oder Softwarekonfiguration innerhalb des Basismoduls. Für die A06B-6096-H101#H bezeichnet dieses Suffix einen bestimmten PCB-Revisionsstand — die spezifische Kombination aus Verdrahtungsplatinen-Revision, Steuerkartenversion und jeglicher SRAM-basierter Firmware —, die für eine bestimmte Maschinenkonfiguration oder Produktionsperiode spezifiziert wurde.

Beim Austausch einer ausgefallenen A06B-6096-H101#H in einer Maschine ist der richtige Ansatz, die vollständige Teilenummer einschließlich des #H-Suffixs abzugleichen.

Das Basismodul (ohne Suffix oder mit einem anderen Suffix) hat die gleichen elektrischen Nennwerte und führt die gleichen Servo-Steuerungsfunktionen aus, kann aber eine andere Steuerkarten-Revision oder SRAM-Konfiguration aufweisen.

In den meisten Ersatzszenarien ist dieser Unterschied geringfügig und für den Maschinenbetrieb transparent, aber für Maschinen mit spezifischen softwareabhängigen Servo-Funktionen oder für Installationen, bei denen der ursprüngliche Lieferant das genaue Suffix angibt, sollte #H bei der Bestellung angegeben werden.

Einige Serviceanbieter verlangen eine erstattungsfähige SRAM-Kaution, wenn das Software-Update, das für diese Suffix-Revision spezifisch ist, in das Ersatzmodul geladen werden muss.

SVM1-12 Motor-Kompatibilität — α1 und α2 Klasse

Der α1/3000 Motor liefert ein kontinuierliches Drehmoment von 1 Nm bei seiner Nenndrehzahl von 3000 U/min und zieht einen Nennstrom, der bequem innerhalb der 3,0 A Dauerstrombelastung des SVM1-12 liegt.

Der α2/2000 steigert sich auf 2 Nm kontinuierlich bei 2000 U/min — immer noch gut innerhalb des 3,0 A Bereichs.

Dies sind die beiden Standard-Motoren für den SVM1-12 in Fanucs Alpha-System-Motorenauswahlführer, die für Anwendungen ausgewählt werden, bei denen eine schnelle Positionierungsreaktion wichtiger ist als eine anhaltende hohe Kraft.

Mit nur 0,75 kW Eingangsleistung vom DC-Bus trägt der SVM1-12 nur unerheblich zur Gesamtberechnung der PSM-Last in jedem Multi-Modul-Antriebsstack bei.

Eine Maschine, die einen SVM1-12 zu einer bestehenden Installation von größeren SVM-Modulen hinzufügt, verändert die PSM-Last kaum — die 0,75 kW Eingangsleistung ist der minimale Beitrag jedes Alpha-SVM-Moduls in der Serie.

FSSB-Ringposition und CNC-Integration

Der A06B-6096-H101#H wird über seinen COP10A-Eingang (Glasfaser vom vorherigen Modul oder der CNC) und seinen COP10B-Ausgang (zum nächsten Modul oder zurück zur CNC) in den FSSB-Ring integriert. Der FSSB-Initialisierungsbildschirm der CNC weist der Achse die Achsennummer zu, basierend auf ihrer physischen Position im Ring — diese Achsennummer verknüpft den Antrieb mit dem Parametersatz der CNC für diese Achse.

Beim Austausch des Moduls muss die Ringposition beibehalten werden, damit die Achsennummerzuweisung und die Parameter konsistent bleiben.

Das 60 mm schmale Profil ermöglicht es dem SVM1-12, neben breiteren SVM-Modulen auf derselben Alpha-Antriebsschiene zu passen, ohne Platz im Schaltschrank zu verschwenden.

In einer Drei-Achsen-Maschine, bei der eine Achse der SVM1-12 und die anderen beiden 60 mm oder breitere SVM-Module sind, nimmt der H101#H die geringstmögliche Schienenbelegung für seine Achsenfunktion ein.

FAQ

F1: Was genau identifiziert das #H-Suffix und beeinflusst es die Leistung des Moduls?

Das #H bezeichnet eine spezifische Hardware-Revisionskonfiguration des A06B-6096-H101 — hauptsächlich die Revision der Steuerkarten-PCB und deren zugehöriger SRAM-Inhalt. Die elektrische Leistung, die Strombelastbarkeit und die Servo-Steuerungsfunktionen sind identisch mit der Basis-H101.

Das #H kann spezifische Servo-Softwarefunktionen aktivieren oder konfigurieren, die für die CNC-Version der Maschine relevant sind.

Für die meisten Standard-Ersatzanforderungen ist die #H-Variante funktional mit anderen Suffix-Varianten des H101 austauschbar; wenn jedoch die Maschinendokumentation A06B-6096-H101#H angibt, ist die Bestellung des genauen Suffixs der sicherste Ansatz, insbesondere wenn die Servo-Abstimmung der Maschine eng mit der spezifischen SRAM-Revision gekoppelt ist.

F2: Kann A06B-6096-H101#H das ältere A06B-6079-H101 (PWM Typ A/B) Modul ersetzen?

Nein — diese beiden Module teilen sich die SVM1-12-Bezeichnung und identische elektrische Nennwerte (3,0 A, 0,75 kW, 283–325 V), verwenden aber völlig unterschiedliche CNC-Schnittstellen.

Der A06B-6096-H101#H kommuniziert über FSSB-Glasfaser für i-Serie-Steuerungen; der A06B-6079-H101 verwendet PWM Typ A oder B für Nicht-i-Steuerungen der Serie 15/16/18/21.

Der physische FSSB-Anschluss am #H-Modul hat kein Äquivalent an der A06B-6079-Version. Eine Maschine mit einer PWM-CNC-Achsenschnittstelle kann das FSSB-Modul nicht verwenden und umgekehrt.

F3: Welche Alpha-Servomotoren sind speziell auf den A06B-6096-H101#H abgestimmt?

Die Standard-Motorpaarungen für den SVM1-12 bei 3,0 A sind der α1/3000 (1 Nm, 3000 U/min) und der α2/2000 (2 Nm, 2000 U/min).

Diese kleinen Alpha-Motoren werden an leichten Positionierachsen eingesetzt — C-Achse an kleinen Drehzentren, Orientierung von Werkzeugköpfen, kleine Paletten- oder Werkstück-Indexsysteme und ähnliche Positionieraufgaben mit geringem Drehmoment.

Motoren der α3-Klasse und höher ziehen mehr als 3,0 A Dauerstrom bei vollem Nenndrehmoment und erfordern den SVM1-20 (A06B-6096-H102, 5,9 A) oder größer.

F4: Welche FSSB-Alarme treten speziell bei diesem Modul auf?

Alarm L (FSSB-Trennung an COP10A) zeigt den Verlust des Glasfaser-Eingangssignals an — überprüfen Sie den COP10A-Anschluss und das eingehende Kabel auf Verschmutzung oder Beschädigung. Alarm U (FSSB-Trennung an COP10B) zeigt ein Problem mit dem Ausgangsringsegment an — überprüfen Sie COP10B und das Kabel zum nächsten Modul.

Bei Servo-Ausgangsfehlern zeigt Alarm 8 einen L-Achsen-Überstrom oder IPM-Alarm an — trennen Sie die Motorkabel und überprüfen Sie den Isolationswiderstand des Motors (akzeptabel: mehrere hundert Megaohm gegen Erde), bevor Sie das Modul als defekt einstufen.

Die gesamte FSSB-Alarmbehandlung folgt dem Standard-Diagnoseverfahren für FSSB-Servoalarme der i-Serie, das für die CNC-Generation der Maschine gilt.

F5: Ist ein Software-Update (SRAM) erforderlich, wenn ein Ersatz-A06B-6096-H101#H eingebaut wird?

Es kann sein. Der SRAM-Inhalt der Steuerkarte speichert Servo-Softwareparameter, die für die Konfiguration des Moduls spezifisch sind. Wenn ein Ersatzmodul eine andere SRAM-Revision als das Original aufweist, verlangt das Inbetriebnahmeverfahren von Fanuc das Laden des korrekten SRAM-Inhalts für die spezifische Suffix-Variante.

Einige Serviceanbieter halten diesen SRAM-Inhalt in ihrem Inventar und schließen das Update als Teil des Aufbereitungsprozesses ein; andere verlangen eine erstattungsfähige Kaution für die SRAM-Ladedienstleistung. Stellen Sie vor dem Einbau eines Ersatzteils sicher, dass die #H SRAM-Version auf dem Ersatzmodul korrekt geladen und verifiziert ist, bevor Sie es installieren.
