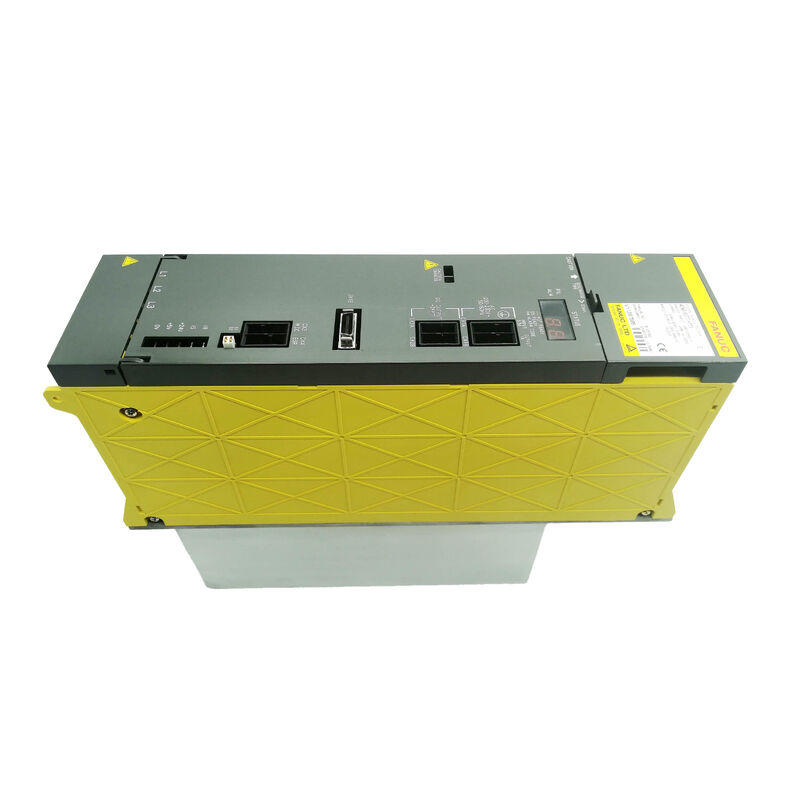

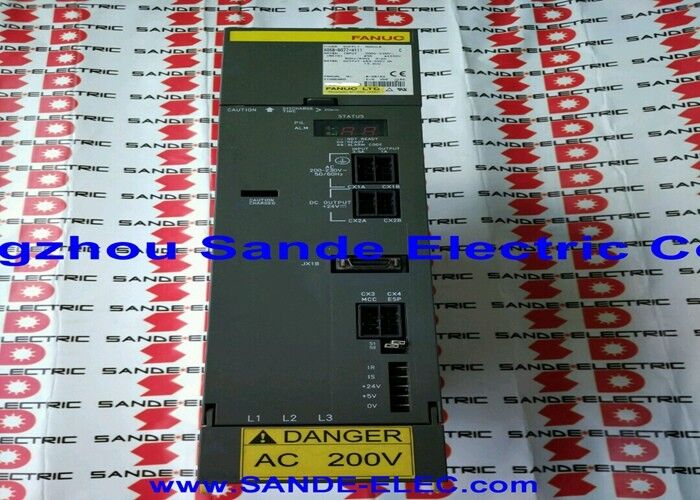

Fanuc A06B-6077-H111 ∙ Alpha-Stromversorgungsmodul PSM-11 ∙ Feldservice und Wartungsreferenz, 13.2kW, 200 ∙ 230V, 49A, Legacy Alpha Antriebssysteme

Übersicht

DieFanuc A06B-6077-H111ist ein 13,2 kW starkes Energieversorgungsmodul der Alpha-Serie, das auf Tausenden von kompakten CNC-Werkzeugmaschinen weltweit zu finden ist.mit einer Breite von mehr als 20 mm,, 0-D, 16, 18 und 21 CNCs.

Viele dieser Maschinen sind jetzt zwischen 15 und 30 Jahre alt - alt genug, daß ihr PSM-11 wahrscheinlich nie geöffnet, gereinigt oder der Ventilator ausgetauscht wurde.Das Profil alte Maschine, ursprüngliche Stromversorgung, unbekannte Betriebsgeschichte ist der Kontext, in dem die meisten PSM-11-Wartungssituationen tatsächlich auftreten, und es ist die Perspektive, aus der dieser Artikel geschrieben wurde.

Um zu verstehen, wie der PSM-11 versagt, was die Alarmcodes wirklich bedeuten auf diesem spezifischen Modul im Vergleich zu größeren PSM-Varianten,und wie die Reparatur-vs-Austausch-Entscheidung zuversichtlich ist nützlicher für ein Wartungsteam laufen Alterung Alpha-Systeme als eine andere Beschreibung des Moduls AC-to-DC Konvertierung Prinzip.

Schlüsselmerkmale

AL01 auf der PSM-11 Dies ist nicht dasselbe wie AL01 auf der PSM-15

Dies ist deutlich zu machen, da es zu Diagnosefehlern im Feld führt.AL01 bedeutet, dass das IPM (Intelligent Power Module) einen internen Fehler festgestellt hat.

Auf dem PSM-15 und allen größeren A06B-6087-Modulen bedeutet AL01 Überstrom im Wechselstrom-Eingang.

Wenn AL01 auf einem PSM-11 angezeigt wird:

Es bedeutet nicht unbedingt, dass die AC-Versorgung ein Problem hat.

Der IPM-Fehler auf dem PSM-11 zeigt an, dass das Leistungstransistormodul seinen internen Schutz ausgelöst hat, typischerweise aufgrund eines Überstroms durch die Ausgangsstufe,Übertemperatur in der Transistorverbindung, oder ein tatsächlicher Transistorausfall. Bevor Sie den Schluss ziehen, dass die IPM versagt hat, gehen Sie durch Folgendes:

1. Alle SVM- und SPM-Module vom Gleichspannungs-Bus-Streifen trennen und versuchen, den PSM-11 alleine zu versorgen.Ausfall der Wicklungsdämmung, oder Verstärkertransistorfehler) einen übermäßigen Strom aus dem Bus ziehen.
2. Bleibt AL01 mit vollständig entladenem Bus, ist das IPM im PSM-11 entweder thermisch ausgelöst (nicht ausreichende externe Kühlung) oder ist wirklich elektrisch ausgestorben.
3. Überprüfen Sie die äußere Kühlvorrichtung, bevor Sie die IPM abschalten.
4. Ein blockierter Kanal, ein ausfallender externer Ventilator oder ein im Sommer heißes Schrank können dazu führen, dass das IPM seinen Wärmeschutz auslöst und AL01 ohne Transistorschäden anzeigt.Wiederherstellung einer ausreichenden Kühlung kann den Alarm ohne weitere Eingriffe löschen.
5. Wird die externe Kühlung als ausreichend bestätigt und bleibt AL01 ohne Last auf dem Bus bestehen, muss das IPM-Modul ersetzt oder das Gerät ausgetauscht werden.

AL02 - Lüfterfehler: Die am ehesten vermeidbare Ursache für Eskalationsschäden

AL02 zeigt an, dass der Ventilator des internen Steuerkreislaufs (A90L-0001-0422) eingestellt ist.Bei der PSM-11 zirkuliert dieser Ventilator Luft innerhalb des Modulgehäuses, um das SteuerPCB und die Verkabelung an einer sicheren Betriebstemperatur zu halten.

Es handelt sich um einen kleinen bürstenlosen Ventilator, der ständig läuft, wenn das Modul angetrieben wird.

Das Lagergeräusch kann hörbar werden - ein schwaches Rasseln oder eine Rauheit beim Starten - bevor das Lager zusammengeht.

Wenn das Lüfterlager zusammengeht, hört der Lüfter auf.

AL02 erscheint. Wenn der Alarm schnell beantwortet wird und der Ventilator ausgetauscht wird (A90L-0001-0422 ist ein Standard-Ersatz), endet die Geschichte dort.Wird der Alarm ausgelöst oder wird die Maschine mit ausgeschaltetem Ventilator durch die Produktion geschoben, steigt die Kontroll-PCB-Temperatur.

Bei erhöhten Temperaturen erfahren die elektrolytischen Kondensatoren auf der Steuerplatine einen beschleunigten Abbau.und schließlich versagt eine Platte KomponenteWas als $50-$100-Ventilatorersatz begann, hat sich in eine Reparatur auf Board-Ebene oder einen kompletten Einheitsaustausch verwandelt.

Der Austausch des Ventilators ist die einzige Wartungsaktion mit dem höchsten ROI auf dem PSM-11.Ein Ersatzventilator kostet nur einen Bruchteil des Tauschwerts des Moduls.

auf jedem PSM-11, von dem bekannt ist, dass er mehr als fünf Jahre in Dauerproduktion ist,Proaktiver Austausch des Ventilators während eines geplanten Wartungsstoppes ist eine gute technische Praxis, unabhängig davon, ob AL02 erschienen ist.

Die Nennlebensdauer des Ventilators bei Dauerbetrieb hat eine Obergrenze; die Planung seines Austauschs schlägt, wenn er während eines Produktionslaufes unangekündigt versagt.

Vorladungsfehler: Was wirklich schief geht

AL05 bedeutet, dass die Gleichspannungsbuskondensatoren nach dem Einschalten nicht innerhalb der erwarteten Vorladezeit die Betriebsspannung erreicht haben.

Die Vorladungsschaltung lädt die Buskondensatoren in den ersten Sekunden nach Stromanschluss über einen Strombegrenzungswiderstand auf, bevor der Hauptkontaktor geschlossen wird und der Bus in Betrieb genommen wird.

Wenn die Spannung den Schwellenwert nicht rechtzeitig erreicht, startet AL05.

Häufige Ursachen bei einem alternden PSM-11:

Vorladungswiderstandsdegradation.Der Vorladungswiderstand im Modul begrenzt den Stromstrom beim Aufladen des Kondensators.Diese Komponente kann im Widerstandswert abschweben oder sich in intermittierenden Open-Circuit-Bedingungen befinden..

Ein Widerstand, der an Wert zugenommen hat, verlangsamt die Vorladungsrate; ist der Anstieg groß genug, können die Kondensatoren vor dem Time-Out nicht die Betriebsspannung erreichen.

Hauptkreiskondensator beschädigt.Elektrolytische Kondensatoren auf dem Gleichstrombus haben eine endliche Lebensdauer, insbesondere wenn sie in Umgebungen mit erhöhten Temperaturen betrieben werden.

Mit zunehmendem Alter der Kondensatoren steigt ihr gleichwertiger Serienwiderstand (ESR), was die Ladegeschwindigkeit und Effizienz beeinflusst.

Ein extremer Fall, in dem ein oder mehrere Kondensatoren eine hohe ESR haben, kann verhindern, dass die Vorladung korrekt abgeschlossen wird.

Hauptkontaktprobleme.In einigen Konfigurationen beinhaltet die Vorladungssequenz einen Kontaktorwechsel.

Ein Kontaktor, der im richtigen Moment klebt oder sich nicht schließt, kann auch AL05-Muster erzeugen.

AL05, der bei jedem Einschalten (nicht intermittierend) und in einer Maschine, die viele Jahre alt ist, konsequent erscheint, weist auf Verschleiß der Bauteile hin.

AL05, der zeitweilig erscheint, wird bei einem zweiten Stromversuch mehr charakteristisch für einen Kontaktor oder ein Timing-Problem.

AL04 ¢ Gleichspannungsabfall der Gleichspannungsverbindung: Bus vs. Versorgung

AL04 zeigt an, dass die Gleichspannung des Gleichspannungsbusses unter den Betriebsschwellenwert fällt.Der Diagnoseweg gliedert sich in zwei Richtungen:

Angebotsseite:Der dreiphasige Wechselstrom-Eingang zum PSM-11 reicht nicht aus, um die Busspannung unter Last zu halten.

Überprüfung: Spannung an den Eingangsterminals der PSM-11 (nicht nur an der Versorgungsplatte) - Spannungsabfall entlang des Kabels unter Last bei 49A, ausgewogene Spannung in allen drei Phasen,und Input-Schutzschutzsicherheit.

Eine ausgeblasene Sicherung in einer Phase verursacht einen Zwei-Phasen-Versorgungszustand, der 13,2 kW Leistung nicht ertragen kann. Der Bus senkt sich und AL04 erscheint.

Ladeseite:Ein nachgelagertes SVM- oder SPM-Modul zieht übermäßigen Strom aus dem Bus und zieht die Spannung unter den Regulierungsbereich.Dies kann bei einem Motor auftreten, der einen Wickelfehler entwickelt hat, der eine höhere als normale Stromzufuhr erzeugt, oder mit einem Verstärkertransistor, der teilweise versagt hat und einen unverhältnismäßig hohen Stillstrom anzieht.Das Trennen der Verstärker einzeln während der Überwachung der Busspannung hilft, dieses Muster zu isolieren.

Das Tandem-Alarmmuster, wenn SPM und PSM zusammen alarmieren

Ein diagnostisch wichtiges Merkmal des PSM-11-Systems ist, dass bestimmte PSM-Fehler gleichzeitige Alarme auf dem angeschlossenen Spindelverstärkermodul (SPM) auslösen.Diese Tandemmuster zu kennen verhindert eine falsche Diagnose.:

• AL02 auf PSM-11 + Alarm 59 auf SPM:Der SPM reagiert auf den PSM-Zustand und versagt nicht unabhängig voneinander.
• AL04 auf PSM-11 + Alarm 33 auf SPM:Der SPM meldet ein Problem, das von der PSM ausgeht.
• Hochspannung der Gleichspannung (vor AL07) + Alarm 11 bei SPM:Gleichspannungsbusüberspannung, möglicherweise mit PSM verbunden.

In all diesen Fällen führt die Untersuchung nur des SPM-Alarms und die Ignorierung des PSM-Displays zu falschen Schlussfolgerungen.

Reparatur gegen Austausch

Die beiden Hauptkreislaufplatten des PSM-11 ̇ Leiterplatte A16B-2202-0461 und Steuerplatte A16B-2202-0420 ̇ sind nicht als eigenständige Ersatzteile erhältlich.Wenn eine der Platten versagt hat und der Fehler nicht auf Bauteilsebene behoben werden kann, erfordert das Modul entweder den Austausch der gesamten Einheit oder eine spezialisierte Reparatur der Platten durch ein Unternehmen, das einzelne Komponenten für diese Platten aufbewahrt.

Der Austausch ist sinnvoll, wenn:

• Die Maschine ist dringend in Produktion und die Kosten für Ausfallzeiten pro Stunde sind hoch.
• Der Fehler liegt in der Platine, und die Reparatur auf Komponentenebene ist lokal nicht verfügbar.
• Das Modul ist alt genug, dass ein Überholungsaustausch (geräumt, vollständig überprüft, neuer Ventilator,Schlüsselkomponenten ersetzt) bietet eine Lebensdauerverlängerung, die sich der für die Maschine verbleibenden Lebensdauer nähert oder ihr entspricht.

Eine Reparatur auf Bordebene ist sinnvoll, wenn:

• Der Fehler wurde von einem qualifizierten Techniker mit der richtigen Prüfgeräte auf Bauteilebene (einen spezifischen Kondensator, einen Treibertransistor, ein Referenz-IC) ermittelt.
• Die Maschine ist nicht dringend ausgeschaltet, so dass Zeit für eine Reparatur zur Abfertigung bleibt.
• Die Maschine selbst hat eine erhebliche verbleibende Lebensdauer und Kostenmanagement von Ersatzteilen.

The fan and fuses are always worth replacing before condemning the module — these are the lowest-cost service interventions and they resolve a meaningful fraction of PSM-11 service events on aging machines.

Legacy Machine Kontext: 0-C und 0-D Ära Alpha Systeme

Die Steuerungen der Serie 0-C und 0-D waren die Mainstream-CNC-Plattformen von Fanuc in den späten 1980er und 1990er Jahren.

Eine große Anzahl kleiner Bearbeitungszentren, Bohrzentren und Drehzentren wurden weltweit um diese Steuerungen mit Alpha-Antriebssystemen herum errichtet und viele sind noch in Betrieb.

Das PSM-11 ist das Stromversorgungsmodul, das für die kleineren Konfigurationen dieser Maschinengeneration ausgelegt wurde.

Diese Maschinen sind heute typischerweise zwischen 20 und 35 Jahre alt.Dieses Altersprofil bedeutet, dass der PSM-11 in einer 0-D-Maschine möglicherweise zehn Millionen Betriebsstunden ohne Service auf Komponentenebene angesammelt hat.Die elektrolytischen Kondensatoren im Busfilterbereich kochen seit der Installation mit einem Bruchteil ihrer Nennlaufzeit.

Die Komponenten der Steuerplatine sind seit Jahrzehnten thermisch expandierend und zusammenziehend.

Das Lüfterlager dreht sich kontinuierlich in jeder Schicht, in der die Maschine gefahren ist.

Nichts davon bedeutet, dass die PSM-11 im Begriff ist zu versagen. Die Hardware von Fanuc wurde konservativ gebaut und altersbedingte Ausfälle auf diesen Modulen treten oft allmählich statt katastrophal auf.

Aber es bedeutet, dass ein PSM-11 in einer alten 0-D-Maschine, die nie gewartet wurde, ein Kandidat für proaktive Wartung ist:und eine Sichtprüfung der Elektrolytkondensatoren bei Ausbuchtung von Oberflächen oder durchgesickertem Elektrolyt, die sichtbare Anzeichen des Ende der Lebensdauer des Kondensators sind.

Häufig gestellte Fragen

Q1: AL01 erschien gerade auf der PSM-11. Die Maschine lief normal und dann ausgelöst. Die Drei-Phasen-Versorgung überprüft in Ordnung. Was versagt?

Auf dem PSM-11 bedeutet AL01 das IPM (nicht Wechselstromüberstromung, was bei größeren PSM-15+-Modulen AL01 bedeutet).Unmittelbar überprüfen Sie die äußere Kühlvorrichtung wenn der Wärmespender oder der äußere Kühlkanal ausgefallen ist, kann das IPM seinen thermischen Schutz ausgelöst haben, ohne tatsächlich elektrisch ausfallen zu müssen.

Wenn AL01 aufhört, ist das IPM intakt, aber war thermisch belastet.

Wenn AL01 bei vollständig entladenem Bus und wiederhergestellter Kühlung anhält, ist das IPM ausfallen und das Gerät muss den Wechsel- oder Transistormodul austauschen.

F2: Die Maschine startet AL05 gelegentlich beim Einschalten, aber manchmal startet sie beim zweiten Versuch normal. Ist das der Vorladungswiderstand oder der Kondensator?

Ein intermittierender AL05 “, bei dem die Maschine manchmal beim zweiten Versuch gestartet wird, “ deutet eher auf ein Timing- oder Kontaktorproblem als auf eine vollständig ausgefallene Komponente hin.Wenn der Vorladungswiderstand stark abgebaut wurde oder ein Kondensator wirklich geöffnet war, wäre der Fehler konsistent.

Ein intermittierender Fehler, der sich bei einem erneuten Versuch auflöst, deutet entweder auf einen marginalen Vorladungswiderstand hin, der sich gerade am Rand der Zeitschwelle befindet (der sich mit Alter und Temperatur verschlechtert),oder ein Hauptskontakter, der intermittierenden Kontakt herstellt.

Monitoring the pre-charge sequence with a DC voltmeter on the bus during startup attempts can help determine whether the bus is charging slowly (resistor issue) or not charging at all on the failed attempts (contactor or resistor open circuit).

F3: Kann der Lüfter (A90L-0001-0422) ausgetauscht werden, während das Modul in der Maschine ist, oder muss er entfernt werden?

Der Ventilator kann in der Regel zugegriffen und ausgetauscht werden, ohne den gesamten PSM-11 aus dem Schrank zu entfernen.Abhängig von der Aufteilung des Schranks .

Schalten Sie die Maschine vollständig ab und sperren Sie die Versorgung ab, bevor Sie in der Nähe des PSM-11 arbeiten, obwohl der Ventilator selbst niedrigspannend ist.Überprüfen Sie, ob er in die richtige Richtung dreht und ob die Luftströmungsrichtung des Ersatzweifels mit der des Originalventilators übereinstimmt..

Ein falsch ausgerichteter Ventilator verringert die Effektivität des Luftstroms oder könnte in einigen Positionen warme Luft in das Modul ziehen, anstatt es auszuscheiden.

F4: Eine Maschine mit einer Steuerung der Serie 21 zeigt gleichzeitige Alarme auf dem PSM-11 (AL02) und dem SPM (Alarm 59).

Dieses Tandem-Alarmmuster AL02 auf der PSM in Kombination mit Alarm 59 auf der SPM ist charakteristisch für das Stoppen des PSM-Ventilators.

Das SPM reagiert auf den PSM-Zustand und versagt nicht unabhängig voneinander.

Stell den internen Lüfter des PSM-11 (A90L-0001-0422) aus, lösche die Alarme und starte ihn neu.

Der SPM-Alarm sollte nicht zurückkehren.dann erfordert der SPM eine getrennte Untersuchung, aber der Ventilator ist die überwiegend wahrscheinliche Ursache, wenn beide Alarme bei der ersten Darstellung gleichzeitig erscheinen.

F5: Der PSM-11 in einer 25 Jahre alten Maschine läuft ohne Alarm, aber die Maschine muss umfassend überholt werden.

Bei einer größeren Überholung einer Vintage-Maschine ist der zuverlässig lohnende PSM-11-Service folgender:visuelle Inspektion der Elektrolytkondensatoren sowohl auf dem Hauptbus als auch auf der Steuerplatine für Ausbuchtungsplätze, undichte Elektrolytrückstände oder geschwollene Fälle; Reinigung der äußeren Heizspülflügel mit Druckluft zur Entfernung von Bearbeitungsschwarm und Staubansammlungen;und Prüfung der Vorladefolge und der Busspannungsstabilität nach dem Einschalten.

Wenn irgendwelche Kondensatoren physikalische Abbauerscheinungen aufweisen oder wenn die Busspannungsmessung bei belastetem Betrieb (was ein kalibriertes Oszilloskop erfordert) eine übermäßige Wellenbildung zeigt,die Reparatur auf Platinebene mit Kondensatorwechsel ist die geeignete Intervention.

Ein Modul, das nach dem Austausch des Lüftungsventilators und der Reinigung der Kühlkörper eine visuelle Inspektion und einen Funktionstest bestanden hat, ist wahrscheinlich für ein weiteres signifikantes Wartungsintervall geeignet.
