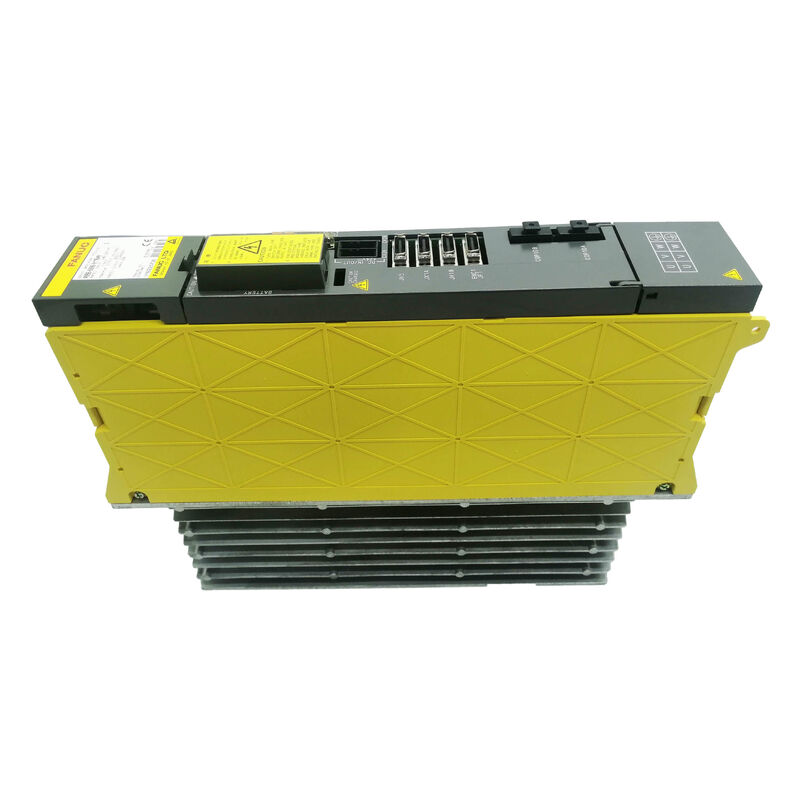

FANUC A06B-6077-H002 Servoantrieb der Alpha-Serie

Der Antrieb, der zwei Achsen in Bewegung hält

In jedem CNC-System der FANUC Alpha-Serie ist das Stromversorgungsmodul die Komponente, von der alles andere abhängt.FANUC A06B-6077-H002ist das Stromversorgungsmodul der Serie Alpha die Einheit, die die eingehende Wechselstromversorgung konditioniert und die Servo- und Spindelmodule des Gleichstromverstärkers auf den Gleichstrombus speist,und verwaltet Stromausfall Reaktion so kann die Maschine sicher zurückziehen, anstatt zu stürzen, wenn die Lichter blinken.

Das ist einModul mit doppelachsiger Leistung, entwickelt, um zusammen mit Servo- und Spindelverstärkern der FANUC Alpha-Serie in kompakten Maschinenkonfigurationen zu arbeiten.zwei gesteuerte Achsenund ist mit dem kleineren Motorbereich der Alpha-Baureihe übereinstimmend “normalerweise mit kleineren Alpha-Spindeln und Servomodulen in Drehmaschinen, Bearbeitungszentren,und andere CNC-Werkzeugmaschinen, bei denen die vollständigen PSM-11 oder größere Module für die Anwendung überdimensioniert sind.

Die Nennspannung des Gleichspannungsbusses ist in der283~325V Bereich, abgeleitet von200~230V Wechselstrom, 50/60HzWie alle FANUC Alpha PSMs steuert auch der A06B-6077-H002 die Kinetikenergiewiederherstellungsfunktion bei Stromausfall,Die Drehinertie des Spindelmotors wird wieder in elektrische Energie umgewandelt, um die CNC-Steuerung und das Servosystem so lange zu betreiben, dass ein gesteuerter Stopp oder Werkzeugrückzug möglich ist.Für Unterbrechungen unter 100 ms kann das Verhalten auf Parameterebene an die Sicherheitsanforderungen der Maschine angepasst werden.

Technische Spezifikation

Was dieses Modul tatsächlich im System tut

Der A06B-6077-H002 befindet sich an der Vorderseite des FANUC Alpha Antriebssystems ∙ er nimmt den Roh dreiphasigen Wechselstrom vom Panel,wird auf die Gleichspannung des Gleichspannungsbusses, der die Servo- und Spindelverstärkermodule versorgt, gerichtetWenn eine Servoachse stark bremst, muss die Energie irgendwohin gehen; der PSM steuert diesen Fluss,Schutz des Systems vor Überspannung auf dem Gleichspannungsbus.

Die Stromausfallreaktionsfunktion ist eine der weniger diskutierten, aber praktisch wichtigen Funktionen.Die CNC-Steuerung benötigt ausreichend Zeit, um einen geordneten Stopp auszuführen Die A06B-6077-H002 nutzt die Drehinertie der laufenden Spindel als vorübergehende Energiequelle während dieses Fensters.Eine elegante Lösung für ein echtes Problem.Das ist der Grund, warum FANUC-Maschinen eher anmutig anhalten, anstatt Werkzeuge nach einem Stromausfall im Werkstück zu lassen.

Das Modul ist für diekleinere Alpha-Systemkonfigurationen- Verknüpfung mit kompakten Alpha-Servo- und Spindelverstärkern für Maschinen, bei denen Platz- und Leistungsanforderungen nicht die größeren PSM-26, PSM-30 oder PSM-37-Varianten erfordern.Die richtige PSM-Größe für die angeschlossenen Verstärker ist wichtig: zu klein und das Modul kann nicht genügend Gleichspannungsbusstrom unter Spitzennachfrage liefern; zu groß und Sie zahlen für Kapazität, die das System nie nutzen wird.

Betriebsumfeld und Anlage

Der Betriebstemperaturbereich von0 bis 55°CDie FANUC-Alpha-Module werden unter Belastung warm betrieben.und bei anhaltendem Betrieb in der Nähe der thermischen Grenze verkürzt die Lebensdauer des Bauteils. DieNicht kondensierbardie Luftfeuchtigkeit ist Standard für die Industrieelektronik; die Nichtkondensationsqualifikation bedeutet, dass das Modul nach dem Verlegen aus einer Kühllagerumgebung in eine warme Umgebung nicht angetrieben werden darf,Feuchtigkeit ohne ausreichende Aufwärmzeit.

Bei80,5 kg, das Modul hat die für die Leistungselektronik von FANUC typische Baudichte, es ist eine feste Einheit mit einer bedeutenden Transformatormasse im Inneren.Die Montage-Hardware und die DIN-Schienenkompatibilität folgen den Standardkonventionen für die Anordnung von FANUC Alpha-Panels, wobei die Verstärkermodule über den Gleichspannungsbus auf der rechten Seite des PSM verbunden werden.

Reparatur vs. Ersatz - Wie der Markt aussieht

Die Produktion des Moduls A06B-6077-H002 wurde von FANUC eingestellt, sodass neue Module nicht mehr über den Fabrikkanal erhältlich sind.renovierte Umtauschstellen,getesteter gebrauchter Bestand, undReparatur von defekten Einheiten.

Der Ersatz ist oft der schnellste Weg. Eine getestete Einheit wird sofort ausgeliefert. Ihr fehlgeschlagenes Modul wird zum Kern.Reparatur ist die richtige Wahl, wenn Sie Ihre spezifische Einheit mit bekannter Geschichte zurückkehren wollen, insbesondere wenn die Maschine eigene Parameter an die Antriebskonfiguration gebunden hat.Die geprüften gebrauchten Lagerbestände liegen zwischen den beiden, wenn der Preis wichtig ist und eine Garantie des Lieferanten ersetzt die Fabrikunterstützung..

Unabhängig von der Route, die Sie nehmen, bestätigen Sie, dass das Modulunter Belastung an einem tatsächlichen FANUC-System geprüft, nicht nur mit Bankantrieb.Ein PSM, das sich korrekt initialisiert, aber den Gleichspannungsbus unter Servoachsenbewegung nicht unterstützen kann, ist kein funktionelles Modul und diese Unterscheidung wird nur bei Lastprüfungen sichtbar.

Häufig gestellte Fragen

F1: Was ist der A06B-6077-H002 und welche Rolle spielt er in einem FANUC Alpha-System?

A: Es ist dieStromversorgungsmodul (PSM)für das Antriebssystem der FANUC Alpha-Serie Es verwaltet auch regenerative Energie aus der Motorbremsung und bietet Stromausfall-Backup über Spindel kinetische Energiewiederherstellung.

F2: Welche FANUC Alpha-Servo- und Spindelmodule sind mit der A06B-6077-H002 kompatibel?

A: Dieses PSM ist für die kleineren Alpha-Verstärkerkonfigurationen konzipiert, die typischerweise mit kompakten Alpha-Servomodule (SVM) und kleineren Alpha-Spindelmodule (SPM) gekoppelt sind.Die spezifischen Verstärkerkombinationen hängen von der Motorwahl und der Achsenzahl der Maschine abÜberprüfen Sie immer das elektrische Diagramm Ihrer Maschine, bevor Sie Verstärkermodule austauschen oder verbinden.

F3: Ist die A06B-6077-H002 noch neu bei FANUC erhältlich?

A: Nein. Dieses Modul wurde von FANUC eingestellt und ist nicht mehr über den Fabrikkanal erhältlich.und Reparaturleistungen für defekte Module durch spezialisierte CNC-Teilelieferanten und FANUC-Servicepartner.

F4: Was verursacht typischerweise einen Ausfall auf der A06B-6077-H002?

A: Die häufigsten Ausfallmodi sindKondensator-Abbauim Filterbereich des Gleichspannungsbuses (als Gleichspannungsbusüberspannung oder Instabilität unter Last dargestellt),Ausfall des IGBT- oder Geradlinermodulsbei Leistungsüberspannungen undFehler der SteuerplatineViele Ausfälle sind auf eine schlechte Leistungsqualität zurückzuführen: Spannungsspitzen, Phasenungleichgewicht,oder nachhaltiger Betrieb an der thermischen Grenze ohne ausreichende Kühlung des Schranks.

F5: Kann dieses Modul mit den Verstärkern der FANUC αi (Alpha i) -Serie oder nur mit den Originalverstärkern der Alpha-Serie verwendet werden?

A: Die A06B-6077-H002 ist Teil derOriginal der Alpha-SerieDie beiden Generationen verwenden unterschiedliche Gleichspannungsbusarchitekturen und Steckverbinder-Schnittstellen und sind nicht direkt austauschbar.die entsprechenden Stromversorgungsmodule stammen aus der Baureihe A06B-6110 oder A06B-6120.
