FANUC A06B-6058-H223 S-Serie Doppelachs-Wechselstrom-Servoverstärker

Machinen, die noch funktionieren

Wenn man in eine Werkstatt geht, die ihre CNC-Ausrüstung in den späten 1980er oder frühen 1990er Jahren gekauft hat, gibt es eine vernünftige Chance, dass die Maschine immer noch einen Antrieb der FANUC S-Serie hat.Diese Verstärker wurden nicht für einen fünfjährigen Erneuerungszyklus erstellt. Sie wurden für den laufenden Betrieb entwickelt.. DieFANUC A06B-6058-H223ist der zweiachsige Digitalservoverstärker dieser Generation der S-Serie,und es bleibt das richtige Ersatzteil für eine beträchtliche Anzahl von FANUC-gesteuerten Maschinen, die heute noch in Produktion sind.

Das ist einWechselstrom-ServoverstärkerKategorie:Servo-Amp, Bereich:AC-Servo fürSteuerung mit zwei Achsenauf Maschinen mitFANUC 0-B, 0-C und CNC der Baureihe 15Es gehört demS-SerieDer Antrieb steuert die Antriebe der Maschinen, die in dieser Zeit die dominierende Servoantriebsplattform von FANUC für CNC-Drehmaschinen, Bearbeitungszentren und Schleifmaschinen waren.L-Achse und N-Achse gleichzeitig, dieFANUC Modelle 0S und 5SWechselstromservomotoren an beiden Achsen - die Rotkappenmotoren, die für die FANUC-Maschinen dieser Generation Standard waren.

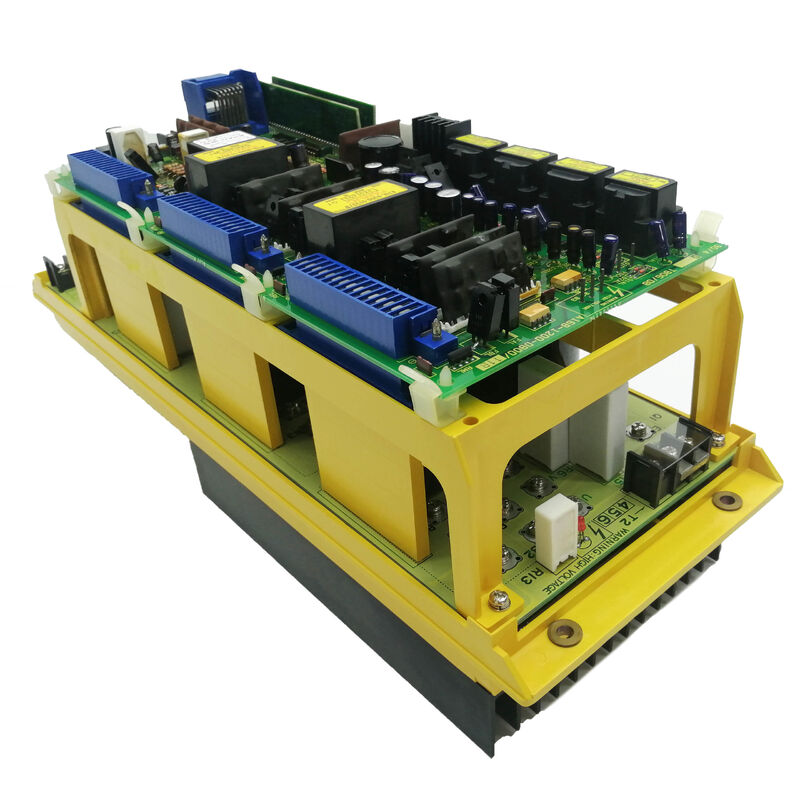

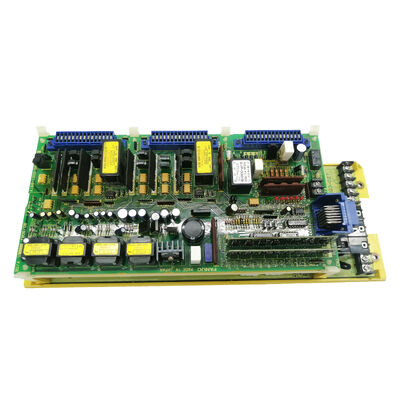

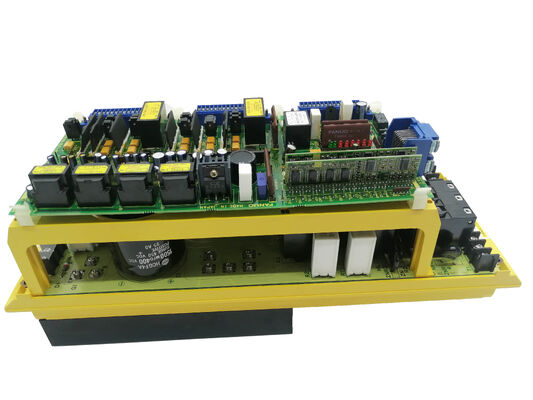

Das Gerät kommt in einem kompakten gelben Gehäuse.A16B-1200-0800 Servo-SteuerplatteHandhabung der digitalen Kommunikationsoberfläche zwischen der CNC und dem Antriebssektor.Es gibt zwei Varianten von Powerboards, die je nach Herstellungsdatum der jeweiligen Einheit produziert werden..

Produktinformationen

Was unterscheidet diesen Antrieb von späteren Generationen?

Der digitale Servoverstärker der S-Serie war ein bedeutender Fortschritt gegenüber den früheren analogen Schnittstellenantrieben.digitale Verbindung zwischen der 0-B/0-C/15-Steuerung und diesem VerstärkerDas bedeutet, dass die Positionsschleife Daten digital fließt ✓ die CNC sendet Befehle, der Antrieb verwaltet Geschwindigkeit und Stromsteuerung intern.die FANUC zu der bevorzugten CNC-Plattform für die Hochpräzisionsbearbeitung in dieser Zeit machte.

Dual-axis architecture in a single housing was also a practical advantage on the machine builder side — it reduced the number of individual amplifier units required in the cabinet and simplified the DC bus power sharing between axesBei zweiachsigen Maschinen und zweiachsigen Untergruppen in größeren Bearbeitungszentren wurde mit der H223-Konfiguration beide Achsen aus einem einzigen Modul verarbeitet.

Der Antrieb verbindet sich mit der Steuerung über dieA16B-1200-0800 SteuerplatteDies ist wichtig für die Wartung, wenn ein Fehler an der Steuerungseinheit und nicht an den Leistungstransistoren isoliert ist,Die Platine kann ohne vollständigen Antrieb ersetzt werden.Sicherungen und Transistormodule sind auch über spezialisierte CNC-Teilelieferanten für Werkstätten erhältlich, die ihre eigenen Reparaturen erledigen.

Die aktuelle Marktwirklichkeit

FANUC hat die A06B-6058-H223 durch den Fabrikkanal eingestellt, aber das hat sie nicht irrelevant gemacht, es hat sie zu einem begehrten Teil gemacht.Eine FANUC 0-C Drehmaschine oder ein gut gepflegtes und mechanisch einwandfreies Bearbeitungszentrum hat noch Jahre ProduktionsdauerWenn der Servoverstärker ausfällt, ist die Wahl nicht immer zwischen dem Kauf eines Ersatzantriebs und dem Kauf einer neuen Maschine.Eine Arbeitsmethode A06B-6058-H223 ist die bessere Entscheidung um eine signifikante Marge..

Es gibt drei Beschaffungswege:Wechselstücke(eine geprüfte, sanierte Einheit versendet sofort, Ihr fehlgeschlagener Kern kehrt als Umtauschkredit zurück),geprüfter Überschuss(eine gebrauchte Einheit aus einer Ausrüstungsmaschine, deren Qualität von der Prüfstrenge des Lieferanten abhängt) undReparaturFür eine Maschine, die Einnahmen erzielt, neigt der Austauschweg dazu, Ausfallzeiten zu minimieren.Für eine Maschine, bei der die spezifische Einstellungsgeschichte wichtig ist, reparieren und zurückgeben ist sinnvoller.

Unabhängig davon, woher Sie es beziehen, schneidet eine Frage alles andere durch: Wurde das Gerät auf einem aktiven FANUC-System mit tatsächlichen 0S- oder 5S-Motoren an beiden Achsen getestet?Ein Laufwerk, das ohne Fehler an der Bank initialisiert ist nicht dasselbe wie ein Laufwerk, das zwei Achsen unter Schneidbelastung ohne Fehler läuft.

Anwendungen und Maschinenanpassung

Die A06B-6058-H223 wurde in der gesamten Produktionszeit der S-Serie auf eine breite Palette von von FANUC gesteuerten Werkzeugmaschinen montiert, darunter:

• CNC-Drehmaschinen und Drehmaschinenmit FANUC 0-C-Steuerung, bei der die L- und N-Achsen die Antriebe der Z- und X-Achsen bedienen
• Vertikal- und Horizontalbearbeitungszentrenfür FANUC 0-B- und FANUC 15-Steuerungen mit zweiachsigen Servogruppen
• Maschinen und Apparate für die Herstellung von Schleifmaschinenbei der eine präzise Achspositionierung bei moderaten Zufuhrraten für die 0S/5S-Motor- und S-Serie-Antriebspaarung geeignet ist
• Maschinen und Apparate für Spezialzweckeauf Standard-FANUC-Steuerungs- und Antriebshardware in automatisierten Fertigungszellen basiert

Häufig gestellte Fragen

F1: Welche FANUC-CNC-Steuerungen funktionieren mit der A06B-6058-H223?

A: Dieser Servoverstärker ist fürFANUC 0-B, 0-C und Serie 15CNC-Steuerungen. Dies sind die digitalen Schnittstellen der S-Serie. Frühere 0-A-Steuerungen verwendeten analoge Servo-Schnittstellen und sind nicht kompatibel. Neuere FANUC-Steuerungen wie 16i, 18i,oder 0i verwenden eine andere serielle Servo-Bus-Architektur und funktionieren nicht mit Verstärkern der S-Serie.

F2: Welche Motoren akzeptiert dieser Antrieb?

A: Sowohl die L-Achse als auch die N-Achse nehmenFANUC Modelle 0S und 5SAC-Servomotoren. Dies sind die Red-Cap-Motoren auf FANUC-Maschinen dieser Generation. Die gleichen Motortypen sind innerhalb der Spezifikationen des Antriebs zwischen beiden Achsen austauschbar.

F3: Kann die Steuerplatine A16B-1200-0800 separat ausgetauscht werden, ohne den gesamten Antrieb auszutauschen?

A: Ja. Das Steuerbrett ist eine getrennte, austauschbare Komponente innerhalb des Antriebs. Wenn die Fehlerdiagnose bestätigt, dass das Problem auf dem Steuerbrett und nicht im Strombereich liegt, wird das Problem in der Antriebsvorrichtung festgestellt.die A16B-1200-0800 separat zu beschaffen und zu montieren, ist wirtschaftlicher als den gesamten Verstärker zu ersetzen.

F4: Was verursacht typischerweise den Ausfall dieses Servoverstärkers?

A: Der Ausfall des Leistungstransistors in der Ausgangsphase ist der häufigste Hardwarefehler Kontrollplattenfehler zeigen sich als Achsen-Alarmcodes auf dem CNC-Display- Blasende Sicherungen sind eine Nebenwirkung eines Transistorenvorfalls und sollten immer als Teil einer Reparatur überprüft und ausgetauscht werden, nicht nur die Transistoren selbst.

F5: Gibt es einen modernen FANUC-Antrieb, der die A06B-6058-H223 direkt ersetzen kann, ohne die CNC-Steuerung zu ändern?

A: Nein. Die Antriebsarchitektur der S-Serie ist speziell an die Steuerungsgeneration 0-B/0-C/15 gebunden.Es gibt keinen Drop-in-modernen Ersatz, der funktioniert, ohne auch die CNC-Steuerung zu aktualisierenFür Maschinen, bei denen die Steuerung und die mechanischen Systeme ansonsten gesund sind, bleibt die Beschaffung eines funktionierenden A06B-6058-H223 die praktische und kostengünstige Lösung.
