FANUC A06B-6044-H008 AC Spindel-Servoverstärker — Analoges Laufwerk für CNC-Spindelsteuerung

Das Laufwerk für zuverlässige Spindelleistung

Es gibt einen Grund, warum dieses Gerät immer wieder in Werkzeugmaschinen auftaucht, die sich weigern, ihre älteren FANUC-gesteuerten Maschinen auszumustern — es funktioniert, und das seit Jahrzehnten. Das FANUC A06B-6044-H008 ist eine AC-Spindel-Servoeinheit, die auf einer analogen Schnittstellenarchitektur basiert und für die Kopplung mit dem FANUC AC-Spindelmotor Modell 6 entwickelt wurde und häufig auf Maschinen mit frühen FANUC SYSTEM 10/11 Steuerungen zu finden ist.

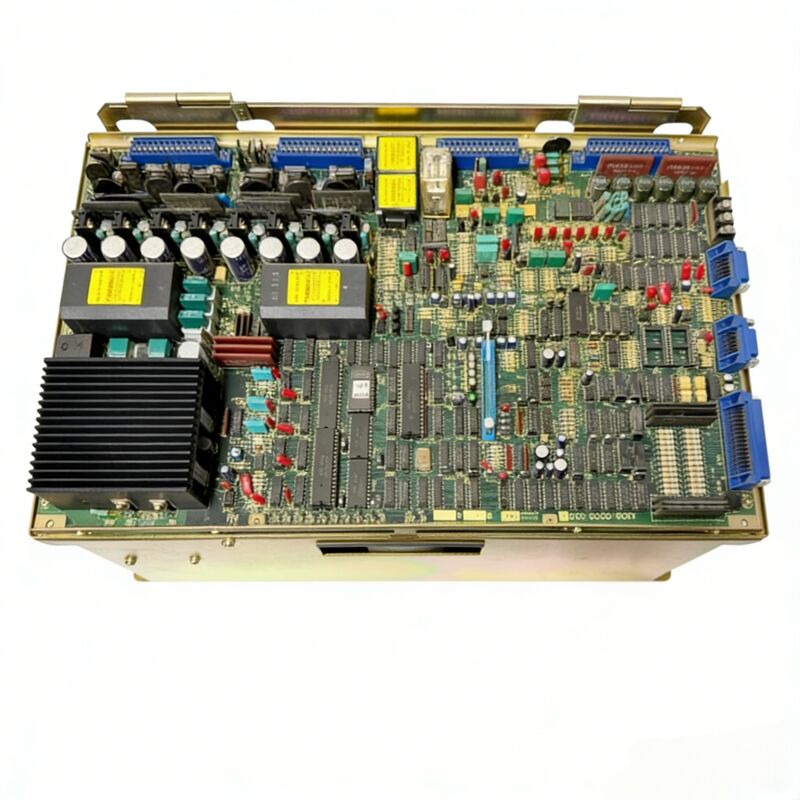

Dies ist kein empfindliches Elektronikteil. Das Laufwerk ist in einem robusten eloxierten Metallgehäuse untergebracht, wobei die Spindelsteuerungs-Leiterplatte fest oben auf dem Gerät befestigt ist — ein praktisches, wartungsfreundliches Layout, das Feldreparaturen weitaus einfacher machte als spätere All-in-One-Designs. Es wurde in Japan, in FANUCs Werk in der Nähe des Fuji-Berges, hergestellt, und die Verarbeitungsqualität spiegelt diesen Ursprung wider.

Wenn Ihre Maschine ausgefallen ist und dieses Laufwerk im Mittelpunkt steht, haben Sie es mit einer gut verstandenen, gut dokumentierten Einheit zu tun, die die CNC-Reparatur-Community seit Jahren wartet.

Technische Spezifikationen

Was dieses Gerät auszeichnet

Das A06B-6044-H008 gehört zu einer Ära, in der FANUCs Spindelantriebe über analoges Signal kommunizierten, anstatt über die seriellen Busprotokolle, die in späteren Verstärkergenerationen verwendet wurden. Das bedeutet, dass die CNC-Steuerung Geschwindigkeitsbefehle als analoge Spannung sendet und das Laufwerk entsprechend reagiert — ein einfacherer Signalweg mit weniger digitalen Überlagerungen, der jedoch sorgfältige Beachtung der Kabelverlegung und Abschirmung erfordert, um eine saubere Signalintegrität zu gewährleisten.

Der Spindelmotortyp wird über einen ROM-Chip auf der Leiterplatte ausgewählt. Im Fall des H008 ist das Onboard-ROM das J11, das die Beziehung zwischen Laufwerk und Motor definiert und steuert, wie die Einheit Rückmeldungen interpretiert und die Geschwindigkeitsregelung ausführt. Das Vertauschen der oberen Karte, ohne die ROM-Kompatibilität zu überprüfen, ist einer der häufigsten Fehler bei Feldersetzungen — es lohnt sich, dies zu überprüfen, bevor etwas eingeschaltet wird.

Die A20B-0009-0531 Spindelkarte wird oben auf das Hauptlaufwerksgehäuse gesteckt. Sie kann unabhängig vom Leistungsteil ausgetauscht werden, was ein echter Vorteil ist, wenn der Fehler auf die Steuerplatine und nicht auf die Transistormodule oder Leistungskomponenten darunter beschränkt ist.

Häufige Alarmcodes und ihre Bedeutung

Techniker, die mit diesem Gerät arbeiten, werden wahrscheinlich auf eine Handvoll wiederkehrender Alarmcodes stoßen. Hier ist eine schnelle Referenz für die häufigsten:

• AL-01 (Motorüberhitzung) — Überprüfen Sie den Motorkühlerlüfter, inspizieren Sie auf Überlastbedingungen und reinigen Sie blockierte Luftwege.
• AL-05 (Steuerspannungssicherung durchgebrannt) — Weist auf Sicherung AF2 oder AF3 hin; verursacht durch eine defekte Leiterplatte oder eine anormale Versorgungsspannung.
• AL-08 (Hohe Eingangsspannung) — Oft verursacht durch eine falsche Einstellung des Spannungswählers. Überprüfen Sie die 200V- vs. 230V-Konfiguration.
• AL-09 (Kühlkörperüberhitzung) — Ausfall des Lüfters oder angesammelter Staub auf den Kühlrippen. Reinigen und bei Bedarf ersetzen.
• AL-11 (Zwischenkreis-Überspannung) — Kann auf eine hohe Netzimpedanz oder ein defektes Transistormodul oder eine defekte Leiterplatte hinweisen.

Das Verständnis dieser Alarme, bevor Sie eine Reparaturwerkstatt kontaktieren, kann erhebliche Diagnosezeit und Hin- und Her-Kommunikation sparen.

Beschaffungs- und Reparaturüberlegungen

Neuer alter Lagerbestand des A06B-6044-H008 ist selten — dies ist kein Gerät, das FANUC noch herstellt. Die meisten auf dem Markt verfügbaren Geräte sind heute überholt oder gebraucht, und die Qualität variiert erheblich, je nachdem, wer sie getestet hat und was sie überprüft haben. Eine gründliche Prüfung auf dem Prüfstand mit einem passenden FANUC-Testsystem und einer Rückkopplungstestung ist der zuverlässigste Weg, um zu bestätigen, dass ein Gerät wirklich funktionsfähig ist, bevor es wieder in eine Produktionsmaschine eingebaut wird.

Reparatur ist ein gangbarer Weg. Die modulare Bauweise bedeutet, dass erfahrene Werkstätten Leistungsteil-Ausfälle, Kondensatoralterung und Leiterplattenfehler durch den Austausch einzelner Komponenten beheben können, anstatt das gesamte Gerät auszutauschen. Für Maschinen, bei denen dieses Laufwerk der Engpass für die Wiederaufnahme der Produktion ist, gibt es über spezialisierte FANUC-Dienstleister Optionen für Reparaturen am selben oder am nächsten Tag.

Häufig gestellte Fragen

F1: Welchen Spindelmotor treibt das A06B-6044-H008 an?

A: Dieses Gerät ist auf den FANUC AC-Spindelmotor Modell 6 abgestimmt. Die Kopplung wird durch den J11 ROM-Chip auf der Spindelkarte A20B-0009-0531 bestimmt. Die Verwendung eines anderen Motormodells ohne Änderung des ROM und Neukonfiguration des Laufwerks führt zu fehlerhafter Funktion oder Alarmfehlern.

F2: Kann dieses Laufwerk mit neueren FANUC CNC-Steuerungen über SYSTEM 10/11 hinaus verwendet werden?

A: Es ist für FANUC SYSTEM 10/11 Steuerungen konzipiert und kommuniziert über eine analoge Schnittstelle. Die Integration mit späteren FANUC-Steuerungen, die auf digitalen Bussen basieren (wie Serie 16/18/21), ist im Allgemeinen nicht einfach und wird in der Regel nicht empfohlen, ohne zusätzliche Schnittstellenhardware oder Konvertierung.

F3: Was ist die häufigste Fehlerursache bei diesem Gerät?

A: Kondensatoralterung im Leistungsteil ist der häufigste altersbedingte Fehler, gefolgt von Lüfterausfall, der zu Kühlkörper-Überhitzungsalarmen (AL-09) führt. Leiterplattenfehler auf der Spindelkarte sind ebenfalls häufig und in der Regel kostengünstiger zu beheben als Leistungsteil-Ausfälle.

F4: Ist die Spindelkarte (A20B-0009-0531) mit Karten anderer Laufwerke der A06B-6044-H-Serie austauschbar?

A: Nicht direkt. Jede Spindelkarte der H-Serie verfügt über ein bestimmtes ROM, das das kompatible Motormodell definiert. Das H007 verwendet beispielsweise die A20B-0009-0530 mit J10 ROM. Das Vertauschen von Karten zwischen H-Suffix-Varianten ohne Überprüfung der ROM-Kompatibilität führt zu einer fehlerhaften Funktion.

F5: Woran erkenne ich, ob ein gebrauchtes Gerät vor dem Kauf ordnungsgemäß getestet wurde?

A: Fragen Sie den Verkäufer, ob das Gerät unter Rückkopplungsbedingungen auf einem aktiven FANUC-Prüfstand getestet wurde — nicht nur eingeschaltet und auf offensichtliche Schäden überprüft. Ein seriöser Labortest sollte die Drehzahlregelung, die Stromabgabe und den Alarmfreien Betrieb über den gesamten Betriebsdrehzahlbereich bestätigen. Geräte, die nur als "eingeschaltet" oder "visuell inspiziert" beschrieben werden, bergen ein erheblich höheres Risiko.
