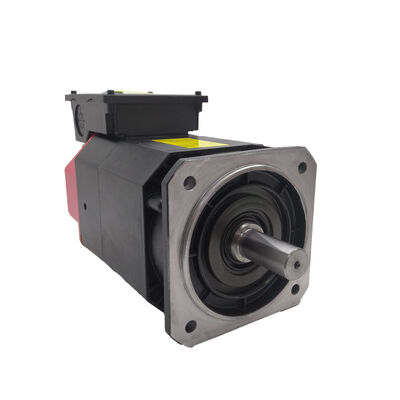

Fanuc A06B-1467-B123#0A21 — αiT 8/12.000 AC-Spindelmotor mit Durchgangskühlung, Flanschmontage, hinterer Sensor

Produktübersicht

Teilenummer: A06B-1467-B123#0A21

Auch gesucht als: A06B1467B123, FANUC A06B-1467-B123, A06B-1467-B123 0A21

Motormodell: αiT 8/12.000

Klassifizierung: Fanuc Alpha i Serie AC-Spindelmotor mit Durchgangskühlung — 12.000 U/min maximale Drehzahl, Flanschmontage, hinterer Sensor, αiSP-Verstärker kompatibel

Technische Spezifikationen

Die αiT Serie — Aufbauend auf der Durchgangskühlung

Nicht jeder Spindelmotor kann Kühlmittel intern führen. In der Fanuc Alpha i Spindelfamilie setzt die Bezeichnung αiT eine bestimmte Klasse ab — Motoren, die von Grund auf für die Durchgangskühlung entwickelt wurden. Dies ist keine nachträgliche Anpassung oder Modifikation. Der Durchgangskühlungspfad ist ein konstruktives Merkmal der internen Motorstruktur, integriert in der Herstellungsphase neben Rotor, Stator und Lageranordnung.

Warum ist das wichtig genug, um eine eigene Motorenserie zu rechtfertigen? Weil die Durchgangskühlung — Hochdruck-Schneidflüssigkeit, die direkt durch die Spindelbohrung und durch den Werkzeughalter geleitet wird — mittlerweile eine Standardanforderung für jede Bearbeitungsmaschine ist, die kleine Bohrer, Tieflochbohrzyklen oder Hochgeschwindigkeitsfräsen in schwer zu bearbeitenden Legierungen verwendet. Das Kühlmittel erreicht die Schneidzone direkt, spült Späne aus der Nut, bevor sie wieder schneiden können, und hält die Werkzeugtemperatur an der Stelle, an der die Wärme erzeugt wird, anstatt sich auf die Kühlmittelzufuhr zu verlassen, um die Spitze eines 6-mm-Tieflochbohrers von außen zu erreichen.

Ein Standard-Spindelmotor — einer ohne die αiT interne Architektur — kann einen unter Druck stehenden Kühlkreislauf nicht ohne strukturelle Kompromisse durch seinen Kern aufnehmen. Der αiT 8/12.000 der Serie A06B-1467-B123 wurde speziell für Maschinen entwickelt, bei denen die Durchgangskühlung keine Option, sondern ein Standardbetriebszustand bei jedem Zyklus ist.

12.000 U/min und das Produktionsfenster, das sie eröffnet

Zwölftausend Umdrehungen pro Minute stellen eine signifikante Betriebsdrehzahl für einen Motor der αiT 8-Rahmenklasse dar. Die Drehzahlbewertung ist betrieblich wichtig, da verschiedene Bearbeitungsoperationen an unterschiedlichen Punkten der Oberflächengeschwindigkeitskurve liegen.

Bei 12.000 U/min erreicht ein 10-mm-Durchmesser-Schaftfräser eine Oberflächengeschwindigkeit von 377 m/min — im produktiven Bereich für das Fräsen von Aluminiumlegierungen und im Hochgeschwindigkeitsbearbeitungsbereich für weichere Stähle. Ein 6-mm-Bohrer bei 12.000 U/min läuft mit einer Oberflächengeschwindigkeit, die für Präzisionsbohrungen in Edelstahl und legiertem Stahl geeignet ist. Kleinere Werkzeuge — 3-mm- und 4-mm-Bohrer, Schaftfräser für feine Detailarbeiten — laufen bei gleicher Spindeldrehzahl mit noch höheren Oberflächengeschwindigkeiten, wo Durchgangskühlung und hohe Drehzahlen kombiniert werden, um Werkzeuggeometrien und Zykluszeiten zu ermöglichen, die langsamere Spindeln einfach nicht erreichen können.

Die Kombination aus 12.000 U/min maximaler Drehzahl und Durchgangskühlungsfähigkeit in einer Motorplattform positioniert den αiT 8/12.000 für moderne Präzisionsbearbeitungszentren, die gemischte Operationen durchführen: Schruppbearbeitungen bei niedrigeren Drehzahlen, Hochgeschwindigkeits-Schlichtbearbeitungen und Präzisionsbohrungen in derselben Spindel ohne Konfigurationsänderungen.

Flanschmontage und hinterer Sensor: Konfigurationsdetails, die die Austauschbarkeit definieren

Zwei physische Konfigurationselemente, die aus der Produktbeschreibung von Fanuc bestätigt wurden, definieren die A06B-1467-B123 als eine spezifische Motorbaugruppe und nicht als einen generischen Spindelmotor.

Flanschmontage bedeutet, dass der Motor über eine präzisionsgeschliffene Stirnfläche an die Maschine geschraubt wird und nicht über Füße an eine Grundplatte montiert ist. Der Flansch richtet die Vorderseite des Motors am Spindelantriebsgehäuse der Maschine aus und stellt durch die Flanschgeometrie die radiale und axiale Ausrichtung her. Diese Montageart ist Standard für Spindelmotoren, bei denen die Abtriebswelle des Motors die Spindel entweder direkt oder über eine kompakte Riemenanordnung im Spindelkopf antreibt. Das Flanschschraubenmuster und der Zentrierdurchmesser sind spezifisch für die Maschine, für die dieser Motor entwickelt wurde — ein Ersatzmotor muss diese Abmessungen exakt einhalten.

Hinterer Sensor bedeutet, dass der Spindelpositionsrückmeldesensor — der das Referenzsignal liefert, das die CNC für die Spindelorientierung und das Stechdrehen verwendet — am nicht angetriebenen Ende (hinten) des Motors angebracht ist und nicht in den Spindellaufmechanismus selbst integriert ist. Diese Konfiguration hält die Sensor-Geometrie unabhängig von der Anordnung der Antriebskupplung konstant und vereinfacht die Kabelführung des Sensors bei Maschinenkonstruktionen, bei denen die Rückseite des Motors besser zugänglich ist.

Das Suffix #0A21 kennzeichnet eine spezifische werksseitige Modifikation der Basis-Konfiguration B123. Im Fanuc-Spindelmotor-Nummernsystem kodieren die vierstelligen Suffixe nach dem # Konfigurationsdetails, die diese Baugruppe von anderen Varianten innerhalb derselben Serie unterscheiden — Motor-Spannungsklasse, Kühlungs-Variante, Sensor-Verkabelungskonfiguration oder andere werksseitig spezifizierte Optionen. Geben Sie bei der Bestellung immer die vollständige Teilenummer einschließlich des Suffixes an — ein anderes Suffix repräsentiert einen anderen Motor, auch wenn die Basisnummer identisch ist.

Durchgangskühlung: Was die Maschine vom Motor benötigt

Wenn ein Bearbeitungszentrum für die Durchgangskühlung konfiguriert ist, wird das Kühlsystem an den hinteren Anschluss des Spindelmotors angeschlossen, beaufschlagt den internen Kühlmittelpfad durch die Rotorbohrung mit Druck und leitet die Flüssigkeit durch die Spindelwelle zum Werkzeughalter. Die Drücke liegen typischerweise zwischen 20 bar bei Standardinstallationen und 70 bar und mehr bei Hochleistungs-Durchgangskühlsystemen.

Die interne Bohrung des αiT-Motors muss diesen unter Druck stehenden Kühlmittelpfad aufnehmen, ohne Leckpfade zu den Motorwicklungen oder dem Lagerraum zu erzeugen. Die Abdichtung zwischen der Kühlmittelbohrung und den elektrischen sowie mechanischen Komponenten des Motors ist ein konstruktives Element des αiT-Designs — sie ist bei Standard-αi-Spindelmotoren nicht vorhanden, weshalb ein Standardmotor nicht einfach durch Hinzufügen von Anschlüssen in einer Durchgangskühlungsanwendung ersetzt werden kann.

Beim Austausch eines Motors der Serie A06B-1467-B123 bedeutet dies, dass der Ersatzmotor muss eine αiT-Variante sein. Der Einbau eines Standard-αi-Spindelmotors ohne Durchgangskühlungsbohrung in eine für Durchgangskühlung konzipierte Maschine ist kein gültiger Ersatz — er kann entweder den Kühlmittelanschluss nicht aufnehmen oder wird durch Kühlmitteleintritt in nicht dafür vorgesehene Bereiche des Motors beschädigt.

Verstärker- und CNC-Systemkompatibilität

Die A06B-1467-B123#0A21 arbeitet mit Fanuc αiSP Serie Spindelverstärkern — den Spindelantriebsmodulen in Fanuc αi Serie Antriebsschränken. Die spezifische αiSP-Modulleistung muss zur Leistungsklasse des Motors passen; bestätigen Sie die richtige Verstärkereinheit anhand der elektrischen Dokumentation der Maschine oder der ursprünglichen Maschinenbau-Spezifikation.

Kompatible CNC-Plattformen umfassen Fanuc Serie 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B und 32i. Dieser Motor ist nicht kompatibel mit originalen α-Serie (nicht-i) Spindelverstärkern oder mit Fanuc β-Serie Spindelantrieben, die andere Motorschnittstellen und Parameterstrukturen verwenden.

Beim Einbau eines Ersatzmotors überprüfen Sie, ob die CNC-Spindelparameter — Motortypcode, maximale Drehzahl, Übersetzungsverhältnis und Parameter für die Durchgangskühlung — für den Motortyp αiT 8/12.000 korrekt eingestellt sind. Ein Parameterfehler bei einem Spindelmotor führt zu falscher Geschwindigkeitsregelung oder Spindelorientierungsfehlern, selbst wenn der Motor selbst in einwandfreiem Zustand ist.

Versand und Handhabung: Fracht erforderlich

Die A06B-1467-B123#0A21 ist ein großformatiger Spindelmotor. Mehrere Händler weisen darauf hin, dass dieser Motor per Frachtführer und nicht per Standardpaketdienst versendet wird. Planen Sie Transportzeiten und Abhol- oder Hebebühnenlieferungsanforderungen ein, wenn Sie den Ersatz planen. Für Einrichtungen, die eine geplante Wartungspause verwalten, bestätigen Sie die Transportzeit und die Lieferlogistik des Spediteurs, bevor Sie bestellen, um sicherzustellen, dass der Motor innerhalb des Wartungsfensters eintrifft.

A06B-1467-B123 Serie Varianten

Über alle Varianten hinweg sind die bestätigten Konstanten: αiT 8/12.000 Modell, Flanschmontage, hinterer Sensor, Durchgangskühlung. Die Suffixziffern unterscheiden werksseitige Konfigurationsunterschiede. Bestätigen Sie immer das vollständige Suffix, das mit dem zu ersetzenden Motor übereinstimmt — ersetzen Sie nicht zwischen Suffix-Varianten, ohne die Kompatibilität mit der Dokumentation des Maschinenbauers zu bestätigen.

Typische Anwendungen

Hochgeschwindigkeits-Vertikalbearbeitungszentren mit Durchgangskühlung. VMCs, die für die Präzisionsform- und Gesenkbearbeitung, die Bearbeitung von Luft- und Raumfahrtkomponenten und die Produktion von Mischmaterialien konfiguriert sind, bei denen 12.000 U/min in Kombination mit Durchgangskühlung produktives Hochgeschwindigkeitsfräsen und kontrollierte Spanabfuhr über eine Reihe von Werkzeugdurchmessern ermöglichen.

Präzisions-Tiefbohrmaschinen. CNC-Bohrzentren und Bearbeitungszentren, die Tiefbohrzyklen in Stahl, Edelstahl und Titan durchführen, bei denen die Durchgangskühlung für die Spanabfuhr und die Werkzeugtemperaturkontrolle in der Tiefe unerlässlich ist und 12.000 U/min die Schnittparameter von Hartmetall-Spiralbohrern in diesen Materialien unterstützt.

Mehrachsige Bearbeitungszentren für harte Materialien. 4- und 5-achsige Bearbeitungszentren, die komplexe Teile aus gehärteten Stählen und Nickellegierungen herstellen, bei denen Durchgangskühlung und hohe Spindeldrehzahl zusammenarbeiten, um die Werkzeuglebensdauer bei kleinen Fräsern für Langwegoperationen in schwierigen Merkmalen aufrechtzuerhalten.

Horizontale Bearbeitungszentren in Produktionslinien. HMCs in der Automobil- und Luftfahrtproduktion, bei denen hohe Spindeldrehzahlen kurze Zykluszeiten bei Aluminiumlegierungs-Strukturkomponenten unterstützen und die Durchgangskühlung das Wiederaufnehmen von Spänen bei tiefen Taschenfräsbearbeitungen kontrolliert.

FAQ

F1: Was bedeutet das "T" in αiT und warum ist es wichtig für den Ersatz?

Das "T" steht für Durchgangskühlung — der Motor ist mit einer internen Bohrung ausgestattet, die unter Druck stehende Schneidflüssigkeit von einem hinteren Anschluss durch den Rotor und in die Spindel leitet, wo sie durch den Werkzeughalter austritt. Dies ist ein konstruktives Merkmal der internen Motorstruktur, kein Adapter. Beim Austausch einer A06B-1467-B123 muss der Ersatz ebenfalls eine αiT-Variante sein. Ein Standard-αi-Spindelmotor ohne Durchgangskühlungsbohrung kann nicht in einer für Durchgangskühlung konfigurierten Maschine verwendet werden — ihm fehlt entweder der Anschluss oder er wird durch Kühlmitteleintritt in ungeschützte Bereiche beschädigt.

F2: Ist das Suffix #0A21 beim Nachbestellen wichtig — kann ein #0021 ersetzt werden?

Das Suffix kodiert spezifische werksseitige Konfigurationsdetails, die Spannungsklasse, Kühlungs-Variante oder Unterschiede in der Sensorverkabelung enthalten können. Im Allgemeinen stellen unterschiedliche Suffixe innerhalb derselben Basis-Teilenummer unterschiedliche Motorkonfigurationen dar, und der Austausch zwischen Suffixen erfordert die Bestätigung, dass die alternative Konfiguration mit dem elektrischen und mechanischen Design der Maschine kompatibel ist. Gehen Sie nicht davon aus, dass #0021 und #0A21 austauschbar sind — verifizieren Sie dies mit der elektrischen Dokumentation der Maschine oder dem Maschinenbauer, bevor Sie ein anderes Suffix ersetzen.

F3: Welcher Fanuc-Verstärker ist mit diesem Motor kompatibel?

Die A06B-1467-B123#0A21 benötigt einen Fanuc αiSP Serie Spindelverstärker. Die spezifische Leistung des αiSP-Geräts muss zur Leistungsklasse des Motors passen — bestätigen Sie dies anhand der Dokumentation des Antriebsschranks der Maschine oder der ursprünglichen Bau-Spezifikation. Kompatible CNC-Plattformen umfassen Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i und 31i auf der αi-Plattform. Der Motor ist nicht kompatibel mit originalen α- (nicht-i) Spindelantrieben oder β-Serie Spindelverstärkern.

F4: Warum benötigt dieser Motor Frachtlieferung statt Standardpaketdienst?

Der αiT 8/12.000 ist ein großformatiger Spindelmotor — seine physischen Abmessungen und sein Gewicht liegen außerhalb der Grenzen von Standard-Paketdienstleistern. Frachtlieferung per Spediteur ist erforderlich. Planen Sie bei der Planung eines Ersatzes die Frachttransportzeit und die Lieferlogistik ein: Frachtlieferungen erfordern in der Regel einen vereinbarten Liefertermin, und einige Standorte benötigen eine Hebebühne oder einen Gabelstapler zum Entladen. Bestätigen Sie diese Logistik vor der Bestellung, wenn der Motor innerhalb eines bestimmten Wartungsfensters benötigt wird.

F5: Kann dieser Motor repariert statt komplett ersetzt werden?

Ja. Die A06B-1467-B123#0A21 ist ein reparierbarer Motor. Qualifizierte Fanuc Spindelmotor-Reparaturwerkstätten können Wicklungsfehler, Lageraustausch, Dichtungsersatz für die Durchgangskühlungsbohrung und Service für den hinteren Sensor durchführen. Für einen Motor dieses Preises und dieser Größe ist eine Reparatur oft deutlich kostengünstiger als ein kompletter Austausch, insbesondere wenn der Ausfall auf einen Lager- oder Wicklungsfehler beschränkt ist und keine physische Beschädigung des Gehäuses oder des Rotors vorliegt. Kern-Austauschprogramme sind ebenfalls verfügbar — eine defekte Einheit wird als Austauschkern gegen einen überholten Ersatz geliefert. Verwenden Sie immer eine Reparaturwerkstatt mit nachgewiesener Erfahrung mit αiT-Spindelmotoren und der Fähigkeit, den reparierten Motor an einem kompatiblen αiSP-Verstärker-Antriebssystem zu testen, bevor er zurückgegeben wird.
