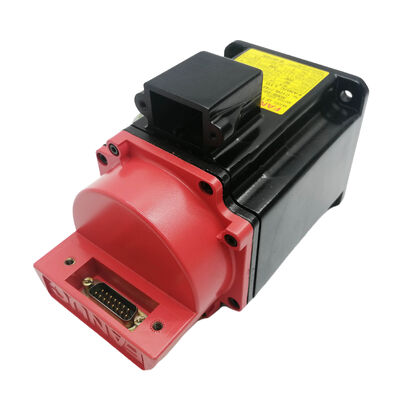

Fanuc A06B-0373-B575#7008 — Alpha A2/3000 AC-Servomotor, mit Keilnut, IP67 abgedichtet, A64-Encoder

Produktübersicht

Teilenummer: A06B-0373-B575#7008

Auch gesucht als: A06B0373B575, FANUC A06B-0373-B575#7008, A06B-0373-B575 7008

Alternative Teilenummer: A06B-0373-B575#0008

Motormodell: Alpha A2/3000 (1-OSP/3000)

Klassifizierung: Fanuc Original Alpha Serie AC-Bürstenloser Servomotor — 2 Nm Stillstandsdrehmoment, 3.000 U/min, Glatte Welle mit Keilnut, Keine Bremse, A64 Inkremental-Encoder, IP67 abgedichtet

Technische Spezifikationen

Wo dieser Motor hingehört — Die Original Alpha Generation

Der A06B-0373-B575#7008 ist ein Fanuc Original Alpha Serie Motor — nicht αiS, nicht αiF, nicht αi irgendetwas. Er gehört zur ersten Generation von Fanuc Alpha Motoren, die in den 1990er Jahren und bis weit in die 2000er Jahre hinein eine große Anzahl von CNC-Werkzeugmaschinen antrieben. Das Verständnis dieser Generationsunterscheidung ist nicht akademisch — es ist betrieblich unerlässlich. Die ursprüngliche Alpha-Motorenserie und die spätere αi-Generation verwenden unterschiedliche Encoder-Protokolle, unterschiedliche Verstärker-Schnittstellen und unterschiedliche Parametersätze. Sie sind nicht kreuzkompatibel ohne ein System-Upgrade.

Für Betriebe, die Maschinen mit Fanuc Serie 0, 15, 16 oder 18 CNC mit originalen Alpha SVU-Verstärkern warten, ist der A06B-0373-B575#7008 einfach der richtige Motor. Es gibt keinen modernen αi-Direktersatz, der ohne gleichzeitige Umwandlung des Verstärkers in das vorhandene Antriebssystem passt. Wenn dieser Motor ausfällt, ist der gleichwertige Ersatz ein weiterer Alpha-Motor der Serie A06B-0373 — dieses Teil.

Der A2/3000-Bezeichnung ordnet diesen Motor dem kompakten unteren Ende des ursprünglichen Alpha-Servo-Sortiments zu. Zwei Newtonmeter Stillstandsdrehmoment und 3.000 U/min maximale Drehzahl beschreiben einen kleinen, schnellen Motor, der für leichte Positionierachsen auf kompakten Werkzeugmaschinen, Hilfsantriebe auf Mehrachsen-Geräten und Fanuc-Roboter-Gelenkanwendungen entwickelt wurde, bei denen eine kleine Motorgröße und eine zuverlässige Closed-Loop-Positionierung die entscheidenden Anforderungen sind.

#7008 Suffix — IP67 abgedichtet mit Keilnut: Die kritischen Konfigurationsdetails

Das Suffix in einer Fanuc-Motorenteilenummer ist kein Revisionscode oder Chargenidentifikator. Es kodiert spezifische physikalische und Konfigurationsdetails, die den Motor für die Maschine, für die er entwickelt wurde, entweder korrekt oder inkorrekt machen. Die #7008 an diesem Motor kommuniziert zwei definitive Fakten:

Die Welle hat eine Keilnut. Die glatte Welle ist mit einer Keilnut für eine positive mechanische Keilverbindung zwischen Motorwelle und Kupplungsnabe bearbeitet. Bei 2 Nm Stillstandsdrehmoment überträgt der Keil das Drehmoment durch Scherbeanspruchung, anstatt sich ausschließlich auf Reibungsklemmung zu verlassen — wichtig bei Achsen, die häufig umkehren und bei denen Vibrationen eine reine Reibungskupplung im Laufe der Zeit lösen könnten. Die Kupplungsnabe an der Maschine muss eine passende Bohrung mit Keilnut haben. Eine Nabe ohne Keilnut kann eine Welle mit Keilnut nicht korrekt aufnehmen — die Tiefe der Keilnut verhindert den richtigen Kontakt der Bohrung mit der Welle auf der nicht-keiligen Seite.

IP67-Abdichtung ist bei diesem Gerät Standard. Die Suffixvarianten #7076 und #7008 der B575-Serie verfügen über IP67-Schutz — eine tauchfeste Abdichtung, die zeitweiliges Eintauchen bis zu einer Tiefe von einem Meter für bis zu dreißig Minuten übersteht. In Werkzeugmaschinenumgebungen überlebt IP67 direkte Kühlmittelzufuhr, Hochdruck-Kühlmittelstrahlbeschuss und Kühlmittelansammlungen im Motorbefestigungsbereich, ohne die Wicklungsisolierung oder die Encoder-Interna zu beeinträchtigen. Die Standard-Basisvariante #7000 verfügt gemäß der A2/3000-Spezifikation auf dieser Suffixebene ebenfalls über IP67 — verifiziert über mehrere Lieferantenaufzeichnungen, die den 10 lb (~4,5 kg) Rahmen als Standard-Abdichtungskonstruktion zeigen.

Die praktische Botschaft: Wenn der ausgefallene Motor der Maschine eine #7008 war, muss der Ersatz ebenfalls eine #7008 sein — nicht weil das Suffix Leistungsdaten darstellt, sondern weil es bestätigt, dass die Wellengeometrie mit der vorhandenen Kupplungsnabe übereinstimmt und die Abdichtungsebene mit der Kühlmittelumgebung der Maschine übereinstimmt.

A64 Inkremental-Encoder: Kompatibilität und Betriebsanforderungen

Der A64 an der A06B-0373-B575#7008 ist ein paralleler Inkremental-Encoder, der 64.000 Zählungen pro Umdrehung liefert. Er ist das Standard-Feedbackgerät für die ursprüngliche Fanuc Alpha-Motorenserie und ist speziell auf die Encoder-Schnittstelle des ursprünglichen Alpha SVU-Verstärkers abgestimmt.

Drei operative und kompatible Punkte sind hier wichtig:

Jedes Einschalten erfordert eine Referenzfahrt (Homing). Der A64 ist ein Inkremental-Encoder — er speichert die Wellenposition nicht bei Stromunterbrechungen. Wenn das CNC-System eingeschaltet wird, hat jede Achse mit einem A64-Encoder-Motor keine Positionsdaten, bis sie einen Homing-Zyklus ausführt, um ihren Referenzpunkt zu finden. Auf kompakten Werkzeugmaschinen mit kurzen Achswegen dauert dieser Zyklus Sekunden. Die Startsequenz der Maschine berücksichtigt dies automatisch. Es ist kein Fehler; es ist normales Verhalten eines Inkremental-Encoders.

Der A64 ist inkompatibel mit αi-Serie Verstärkern. Der A64 verwendet die parallele Encoder-Signal-Schnittstelle der ursprünglichen Alpha-Plattform. Fanuc αi-Verstärker (αiSV) erwarten das serielle Encoder-Protokoll von αiS- und αiF-Motoren. Diese beiden Schnittstellen sind auf Stecker- und Protokollebene elektrisch und logisch unterschiedlich. Es gibt keine Parametereinstellung, die einen αiSV-Verstärker dazu bringt, einen A64-Encoder korrekt zu lesen. Der A06B-0373-B575#7008 muss von einem originalen Fanuc Alpha SVU-Verstärker angetrieben werden, um zu funktionieren.

64.000 P/U bieten ausreichende Auflösung für die Anwendungen dieses Motors. Bei 64.000 Zählungen pro Umdrehung auf einer 5-mm-Steigung-Kugelumlaufspindel bei direkter Kopplung schließt sich die Positionsregelung bei einer Auflösung von etwa 78 Nanometern pro Zählung. Für die kompakten Positionierachsen und Robotergelenke, die dieser Motor bedient, unterstützt diese Feedback-Qualität die Positioniergenauigkeit, die diese Anwendungen erfordern.

Glatte Welle mit Keilnut und IP67: Eine Kombination, die bei Werkzeugmaschinenachsen wichtig ist

Die Kombination aus einer glatten Welle mit Keilnut und IP67-Abdichtung in einem einzigen 4,5 kg schweren Motorkörper spiegelt eine klare Designlogik für Werkzeugmaschinen-Servoanwendungen wider.

Die glatte Welle mit Keilnut ist die Kupplungsschnittstelle für Maschinen, bei denen die angetriebene Komponente — eine Riemenscheibe, ein Kupplungsflansch, eine Zahnradnabe — eine Bohrung mit Keilnut aufweist. Der Keil sorgt für eine positive Drehmomentübertragung unter wechselnder Last und Vibrationen, ohne das Risiko eines Kupplungsschlupfs, das eine rein reibungsgeklemmte glatte Welle im Laufe der Zeit entwickeln kann. Bei 2 Nm ist die mechanische Belastung des Keils gering — die Konfiguration der Keilnut dient der Kompatibilität der Kupplungsschnittstelle und der langfristigen Sicherheit, nicht der Übertragung von Drehmoment an der Materialgrenze.

IP67-Abdichtung ist die praktische Wahl für einen Motor, der in der Nähe der Schnittzone einer CNC-Werkzeugmaschine montiert ist. Die Kühlmittelumgebung in einem Bearbeitungszentrum oder einer CNC-Drehmaschine ist aggressiv — Kühlnebel, gerichtete Kühlmittelstrahlen, Kühlmittelansammlungen in Taschen und Befestigungsbereichen. IP65 schützt vor gerichteten Wasserstrahlen, aber nicht vor Eintauchen. IP67 deckt zeitweiliges Eintauchen ab, was bedeutet, dass es die Ansammelungs- und Überflutungsbedingungen bewältigt, die auftreten, wenn die Kühlmittelzufuhr der Maschine auf die Arbeitszone gerichtet ist und nicht sorgfältig darum herum verwaltet wird. Für einen Motor, der auf einer kompakten Achse innerhalb eines Maschinengehäuses montiert ist, wo das Kühlmittelverhalten nicht immer vorhersehbar ist, ist IP67 der richtige Standard.

Keine Bremse: Korrekt für horizontale und symmetrisch belastete Achsen

Die B575-Basisbezeichnung bestätigt, dass dieser Motor keine elektromagnetische Bremse hat. Die Position im Ruhezustand wird durch die Servo-Sperre des Alpha SVU-Verstärkers aufrechterhalten — die Positionsschleife ist aktiv, der A64-Encoder meldet kontinuierlich die Wellenposition und der Verstärker korrigiert auf den befohlenen Winkel.

Auf horizontalen Achsen und allen Achsen, bei denen keine Nettogravitationskraft in Richtung der Wellendrehung wirkt, ist die Servo-Sperre völlig ausreichend. Die Achse hält die befohlene Position zuverlässig, während der Verstärker aktiv ist. Kein 24V-Bremskreis, kein Bremsrelais, keine Bremszeitsteuerung in der Start- und Abschaltsequenz der Maschine.

Die Bremsvariante des A2/3000 — die A06B-0373-B169 Serie — verfügt über eine federbelastete Haltebremse für vertikale Achsen und geneigte Vorschübe, bei denen eine mechanische Halterung bei ausgeschaltetem Servo erforderlich ist. Wenn der ausgefallene Motor der Maschine eine B169 (Bremsvariante) war, ist die B575 keine geeignete Ersatz für eine vertikale oder gravitationsbelastete Achse. Bestätigen Sie die Bremskonfiguration des Originalmotors vor der Bestellung.

A06B-0373-B575 Serie Varianten

Alle Varianten teilen sich denselben A2/3000 Motorkörper, Stillstandsdrehmoment, Drehzahl und Encoder. Die #7008 ist die IP67-abgedichtete Konfiguration mit Keilnut — die exakte Anpassung an die Kupplungsnabe der Maschine ist der wesentliche Ersatzschritt.

Verstärker- und CNC-Kompatibilität

Der A06B-0373-B575#7008 benötigt einen originalen Fanuc Alpha Serie SVU-Verstärker — die erste Generation der Alpha Servo-Einheit, nicht die αi-Generation, die folgte. Kompatible CNC-Plattformen umfassen Fanuc Serie 0, 15, 16 und 18 auf der ursprünglichen Alpha-Verstärkergeneration sowie Fanuc-Robotersteuerungen aus derselben Ära (R-J2, R-J3 Plattform-Äquivalente).

Dieser Motor ist nicht kompatibel mit:

• Fanuc αiSV-Verstärker (αi-Generation)
• Fanuc β- oder βi-Serie Verstärker
• Jeder Verstärker, der eine serielle Encoder-Protokoll-Eingabe benötigt

Beim Einbau dieses Motors als Ersatz verifizieren Sie, dass der Verstärker die korrekte ursprüngliche Alpha SVU-Variante ist und dass die Achsparameter — Motortyp-Code, Stromgrenze und maximale Drehzahl — für die A2/3000-Spezifikation eingestellt sind. Eine Parameter-Fehlanpassung führt zu instabilem Servo-Verhalten oder Verstärkerfehlern, selbst wenn der Motor elektrisch korrekt ist.

Typische Anwendungen

Kompakte Werkzeugmaschinen-Vorschubachsen auf originalen Alpha-Antriebssystemen. X-, Y- und Z-Achsenantriebe auf Kleinformat-Bearbeitungszentren, CNC-Drehmaschinen und Rundschleifmaschinen, die von Fanuc Serie 0 oder 16 mit originalen Alpha SVU-Verstärkern gesteuert werden, wobei das Stillstandsdrehmoment von 2 Nm und die 3.000 U/min-Grenze den Achslast- und Drehzahlbedarf decken.

Fanuc Roboter-Gelenkantriebe auf ersten und zweiten Generationen von Robotern. Gelenkachsmotoren auf frühen Fanuc Industrierobotern der Generation, die den Motorrahmen 1-OSP/3000 verwenden, bei denen die IP67-Abdichtung und der A64-Encoder die ursprüngliche Roboterspezifikation für das Gelenk widerspiegeln.

Hilfs- und Nebenachsen auf mittelgroßen CNC-Bearbeitungszentren. Sekundäre Positionierachsen, Rundtischantriebe und B-Achsen-Mechanismen auf Maschinen, bei denen das ursprüngliche Alpha-Antriebssystem eine Mischung aus Achsgrößen antreibt und der A2/3000-Rahmen den leichteren Teil des Achslastbereichs abdeckt.

Ersatz an Maschinen, die noch mit originalen Alpha-Verstärkern laufen. Jede Fanuc-gesteuerte Maschine, die auf originalen Alpha SVU-Antrieben aufgebaut wurde und einen oder mehrere A06B-0373-B575 Motoren im Einsatz hat, bei denen ein ausgefallenes Gerät einen gleichwertigen Ersatz benötigt, um die Produktion ohne Umrüstung des Antriebssystems wiederherzustellen.

FAQ

F1: Kann der A06B-0373-B575#7008 als direkter Ersatz mit einem modernen Fanuc αiSV-Verstärker verwendet werden?

Nein — nicht ohne die Umrüstung des gesamten Achsantriebssystems. Der A64-Encoder dieses Motors verwendet die parallele Inkremental-Schnittstelle der ursprünglichen Alpha-Plattform, die elektrisch und logisch inkompatibel mit αiSV-Verstärkern ist. Der αiSV erwartet ein serielles Encoder-Protokoll von αiS/αiF-Motoren. Der Austausch dieses Motors in einem αiSV-Verstärker ohne die korrekte Abstimmung von Motor-Encoder-Verstärker würde zu Encoder-Kommunikationsfehlern oder einem vollständigen Verlust des Feedbacks führen. Ein gleichwertiger Alpha-Motoren-Ersatz erfordert, dass der ursprüngliche Alpha SVU-Verstärker beibehalten wird.

F2: Das #7008 Suffix — zeigt es eine Änderung der Motorleistung im Vergleich zur #7000 Variante an?

Keine Leistungsänderung. Das #7008 Suffix fügt der glatten Welle eine Keilnut hinzu im Vergleich zur #7000 Glattwellen-Variante. Beide verfügen über IP67-Abdichtung, denselben A64 Inkremental-Encoder, identisches Stillstandsdrehmoment von 2 Nm, 3.000 U/min-Grenze und keine Bremse. Der einzige funktionale Unterschied ist die Geometrie der Wellenverbindung. Die Kupplungsnabe der Maschine bestimmt, welches Suffix korrekt ist — eine Bohrung mit Keilnut erfordert #7008; eine glatte Bohrung erfordert #7000.

F3: Benötigt dieser Motor jedes Mal einen Homing-Zyklus, wenn die CNC eingeschaltet wird?

Ja. Der A64 ist ein Inkremental-Encoder ohne Positionsbeibehaltung bei Stromausfall. Jedes CNC-Einschalten erfordert, dass die Achse eine Referenzfahrt (Homing) ausführt, um ihren Referenzpunkt zu finden, bevor die CNC die Maschinenkoordinate festlegen und in den automatischen Betrieb wechseln kann. Dies ist das Standardverhalten für alle originalen Alpha-Serie Motoren mit A64-Encodern — die Startsequenz der Maschine ist bereits so programmiert, dass sie dies handhabt. Es ist kein Zeichen eines Problems; so funktionieren Inkremental-Encoder-Systeme.

F4: Warum ist die IP67-Abdichtung für diesen spezifischen Motor im CNC-Werkzeugmaschinen-Einsatz wichtig?

IP67 bietet Schutz gegen zeitweiliges Eintauchen — robuster als der Schutz vor gerichteten Wasserstrahlen von IP65. In einer CNC-Werkzeugmaschinenumgebung ist das Kühlmittelverhalten um Servomotoren oft unvorhersehbar: Kühlmittel sammelt sich in Befestigungsaussparungen, konzentrierte Strahlen werden von Werkstücken und Vorrichtungen abgelenkt, und Hochdruck-Durchflusskühlsysteme erzeugen Sprühmuster, die Motoren weit außerhalb der unmittelbaren Schnittzone erreichen. Die IP67-Abdichtung stellt sicher, dass die Motorwicklungen und der Encoder auch dann geschützt bleiben, wenn sich Kühlmittel direkt am Motorkörper ansammelt. Für kompakte Achsen, bei denen die Motorverpackung den Motor nahe an die Kühlmittelzone bringt, ist IP67 der richtige Dichtungsstandard.

F5: Ist eine Reparatur für einen ausgefallenen A06B-0373-B575#7008 eine praktikable Option, oder sollte er sofort ersetzt werden?

Die Reparatur ist eine gut etablierte und kostengünstige Option für diesen Motor. Der originale Alpha A2/3000 Rahmen ist ein ausgereifter, gut dokumentierter Motor, den qualifizierte Fanuc Servo-Motor-Reparaturwerkstätten routinemäßig warten. Häufige Ausfallmodi — Lagerverschleiß, Verschlechterung der Wicklungsisolierung, Ausfall des A64-Encoders — sind alle durch eine Überholung behebbar. Für Betriebe, die mehrere Maschinen mit diesem Motortyp betreiben, kann die Reparatur in Kombination mit einem Austauschprogramm die Kosten pro Ersatzmotor im Vergleich zum direkten Kauf eines neuen oder überholten Motors erheblich senken. Die wichtigste Anforderung ist die Verwendung einer Reparaturwerkstatt mit Erfahrung in der Fanuc Alpha-Serie und der Fähigkeit, den reparierten Motor an einem kompatiblen originalen Alpha-Verstärker zu testen, nicht an einem generischen Servo-Prüfstand, bevor er zurückgegeben wird.
