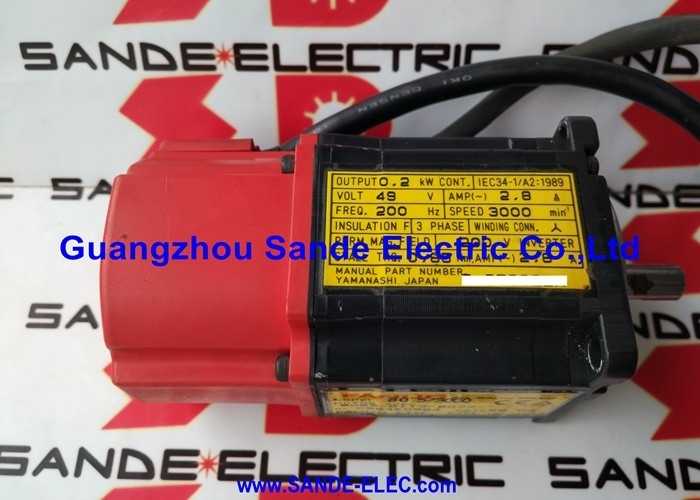

Fanuc A06B-0313-B169 AC-Servomotor — ZERO S, Konuswelle, Bremse, Serielle Puls-Encoder A

Produktübersicht

Teilenummer: A06B-0313-B169

Auch gesucht als: A06B0313B169, FANUC A06B-0313-B169, Fanuc A06B0313B169

Motormodell: 0S (ZERO S)

Klassifizierung: Fanuc ZERO S Serie AC-Bürstenloser Servomotor — 2,9 Nm Stillstandsdrehmoment, 3.000 U/min, Konuswelle mit Keil, Federbelastete Haltesbremse, Serielle Puls-Encoder A (1.000.000 P/U)

Verständnis der Plattform, zu der dieser Motor gehört

Der A06B-0313-B169 ist ein Fanuc ZERO S — ein AC-Servomotor aus der GE Fanuc-Generation, der eine große Anzahl von CNC-Werkzeugmaschinen antrieb, bevor die Alpha-Serie die Führung übernahm. Viele dieser Maschinen sind auch heute noch in Produktionsanlagen in Betrieb, und wenn der 0S-Motor ausfällt, ist ein korrekter Gleichwertiger Ersatz der einzige Weg zurück zur Produktion, ohne ein kostspieliges und zeitaufwändiges Antriebssystem-Upgrade durchführen zu müssen.

Die richtige Ersatzbeschaffung erfordert das Verständnis von drei Dingen über diesen spezifischen Motor: die Drehmoment- und Geschwindigkeitsklasse, die Wellen- und Bremskonfiguration sowie die Encoder-Generation. Alle drei sind durch die Teilenummer festgelegt, und wenn auch nur einer davon falsch ist, passt der Ersatz nicht, schließt nicht an oder funktioniert nicht mit dem vorhandenen Steuerungssystem.

Der A06B-0313-B169 ist die mit Bremse, Konuswelle, Serielle Puls-Encoder A Variante in der 0S-Familie. Jedes Element dieser Beschreibung ist spezifisch und nicht austauschbar.

Technische Spezifikationen

Der ZERO S im Fanuc Servo-Familienbaum

Die korrekte Positionierung des A06B-0313-B169 in Fanucs historischer Motorreihe ist wichtig für die Beschaffung, Kompatibilität und langfristige Wartungsplanung.

Die ZERO S-Generation ging der Alpha-Serie von Motoren voraus, auf die die meisten Ingenieure heute stoßen. In der 0S-Ära — den späten 1980er bis Mitte der 1990er Jahre — lieferte Fanuc den 0S-Motor als Standard-Kleinrahmen-Servomotor für Werkzeugmaschinen, die von den CNC-Plattformen der Serie 0, 10, 11 und 15 gesteuert wurden. Die Motoren verwendeten eine serielle Encoder-Schnittstelle — den Serial Pulse Coder A —, die Fanucs Encoder-Technologie dieser Generation war und absolute Positionsrückmeldung über ein serielles Datenprotokoll lieferte, das die Verstärker der 0S-Generation lesen konnten.

Die nachfolgenden Motoren der Alpha-Serie verwendeten andere serielle Encoder-Protokolle. Die αi-Serie danach verwendete eine weitere Protokolliteration. Der 0S-Motor und sein Serial Pulse Coder A sind elektrisch nicht kompatibel mit Alpha- oder αi-Serien-Verstärkern an der Encoder-Schnittstelle — und dies ist die wichtigste Kompatibilitätsinformation für jeden, der diesen Motor beschafft. Der A06B-0313-B169 kommt zurück in die Maschine, aus der er stammt, angeschlossen an die gleiche Verstärkergeneration, für die er entwickelt wurde. Er kann nicht direkt in ein α- oder αi-Verstärkersystem ohne ein Upgrade des Gesamtsystems eingebaut werden.

Für Maschinen, bei denen das 0S-Antriebssystem weiterhin in Betrieb ist — und es gibt noch eine beträchtliche Anzahl solcher Maschinen, die produzieren —, ist der A06B-0313-B169 einfach der richtige Motor. Es gibt kein modernes Äquivalent, das ohne Modifikation als Drop-in in die bestehende Maschine passt.

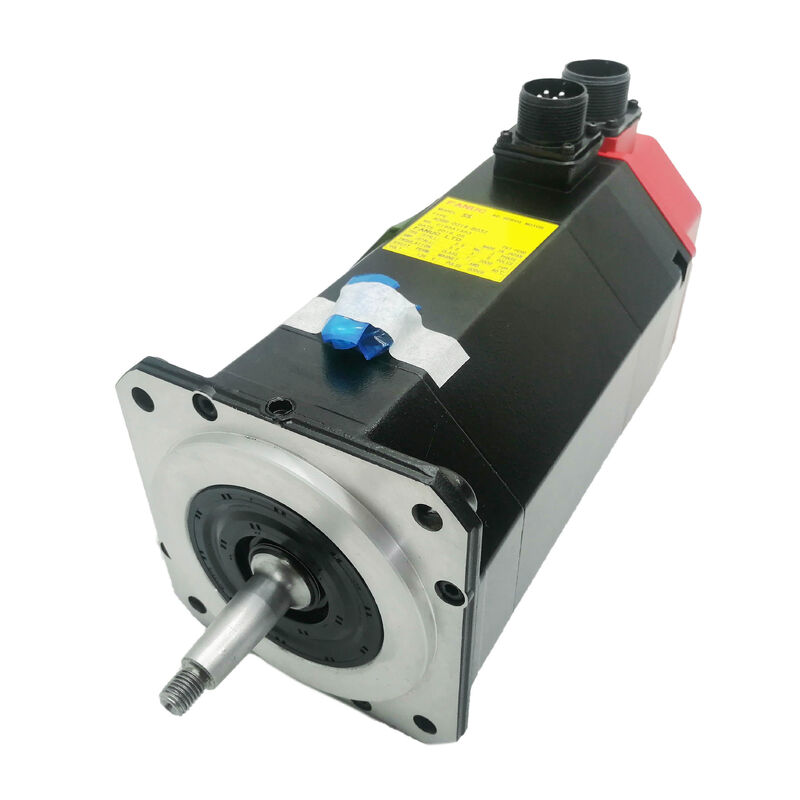

Konuswelle mit Keil: Entwickelt für sicheren Langzeitbetrieb

Die Konuswelle mit Keil (TPR) am A06B-0313-B169 ist die Standard-Kupplungsschnittstelle für Werkzeugmaschinen dieser Motorgeneration. Das Verständnis, warum dieses Wellendesign über Jahrzehnte des Fanuc-Motordesigns hinweg Bestand hat, hilft zu erklären, warum es für den Ersatz wichtig ist.

Die Konusgeometrie — ein präzise bearbeiteter Kegelwinkel am Ende der Motorwelle — zentriert die Kupplungsnabe während der Installation selbst. Wenn die Nabe mit der Kegelschraube auf den Konus gezogen wird, ziehen die konischen Kontaktflächen die Nabe automatisch in perfekte koaxiale Ausrichtung mit der Motorwelle. Keine Ausrichtungslehren, kein Unterlegen, kein Versuch und Irrtum. Die Nabe sitzt bei jeder Installation an der gleichen Position, was bedeutet, dass der angetriebene Mechanismus nach jedem Serviceereignis genau die gleiche geometrische Beziehung zur Motorwelle zurückerhält.

Der Keil in der passenden Keilnut trägt die Drehmomentlast durch positive mechanische Scherbeanspruchung, anstatt sich ausschließlich auf die Reibung des Konuskontakts zu verlassen. Bei einem Stillstandsdrehmoment von 2,9 Nm liegt der Keil gut innerhalb seiner Belastbarkeit — die Hauptfunktion hier ist die Sicherung der Kupplungsnabe gegen Rotation relativ zur Welle unter umgekehrten Drehmomentlasten und Vibrationen, nicht die Übertragung von Drehmoment am Limit des Keilmaterials.

Für Ersatzwecke: Wenn der A06B-0313-B169 als Gleichwertiger Ersatz eingebaut wird, hat die vorhandene Kupplungsnabe an der Maschine bereits die richtige Konusbohrung und Keilbohrung für diese Welle. Übertragen Sie die Nabe vom alten Motor auf den neuen, indem Sie einen geeigneten Abzieher zum Entfernen verwenden — verwenden Sie niemals Schlag- oder Keilwerkzeuge an einer Konuskupplung — und ziehen Sie die Nabe mit der Kegelschraube, die auf Spezifikation angezogen ist, bis zum richtigen Eingriff an.

Federbelastete Haltesbremse: Sicherheit, die ohne Strom funktioniert

Die am A06B-0313-B169 verbaute Bremse ist ein federbelastetes Design — ein ausfallsicheres System, dessen Eingriffszustand bei Stromabschaltung keine Wahl, sondern ein Naturgesetz ist. Die Feder legt die Bremsscheibe mechanisch ein, wenn die Bremsspule stromlos geschaltet wird. Strom ist erforderlich, um die Bremse zu lösen, nicht um sie einzulegen.

Dieses ausfallsichere Prinzip bedeutet, dass jeder Stromausfall — geplante Abschaltung, Not-Aus, Verstärkerfehler oder Netzunterbrechung — sofort und automatisch zu einer mechanisch gehaltenen Welle führt. Der Motor kann sich nicht drehen, bis der Strom wiederhergestellt und absichtlich auf die Bremsspule gelegt wird, um sie zu lösen. An einer Achse, die eine Gravitationslast in Richtung der Wellendrehung trägt — eine vertikale Spindelachse, eine geneigte Vorschubachse, eine Z-Achse mit einem schweren Spindelkopf — ist diese mechanische Verriegelung das Einzige, was einen unkontrollierten Abstieg bei ausgeschaltetem Servo verhindert.

Bei einem Stillstandsdrehmoment von 2,9 Nm ist die Last, die dieser Motor antreibt, moderat, aber auch moderate Massen auf einer vertikalen Achse fallen unter Schwerkraft auf eine Weise, die Werkzeuge, Vorrichtungen oder Werkstücke beschädigt. Die Bremse hält die Achse statisch, unabhängig von Lastrichtung oder -größe innerhalb ihrer Nennwerte.

Die Varianten ohne Bremse in der 0S-Familie — identifiziert durch andere B-Serien-Suffixe — sind identisch mit der B169 in Bezug auf Drehmoment und Encoder-Konfiguration, verfügen aber nicht über diesen Mechanismus. An horizontalen Achsen ohne Gravitationslastkomponente in Richtung der Wellendrehung sind Motoren ohne Bremse korrekt spezifiziert. An vertikalen oder geneigten Achsen ist die Bremsvariante — dieser Motor — die korrekte und sichere Spezifikation. Der Einbau eines Ersatzes ohne Bremse für ein Original mit Bremse ist auf diesen Achsen nicht akzeptabel, ohne eine vollständige Überprüfung der Sicherheitsarchitektur der Maschine.

Serielle Puls-Encoder A: Absolute Rückmeldung in der 0S-Generation

Der am A06B-0313-B169 verbaute Encoder ist der Serial Pulse Coder A — 1.000.000 Impulse pro Umdrehung, serielles absolutes Protokoll. Dies ist die Encoder-Generation, die Fanuc für die 0S-Motorenfamilie und die CNC-Plattformen der Serie 0/10/11/15 ihrer Zeit entwickelt hat.

Absolut bedeutet keine obligatorische Referenzfahrt beim Einschalten. Der Serial Pulse Coder A behält die Mehrumdrehungs-Wellenposition über Stromabschaltungen hinweg über eine Pufferbatterie — typischerweise im Motor oder im zugehörigen Schaltschrank-Batteriefach, je nach spezifischer Maschinenarchitektur — bei. Wenn die CNC hochfährt, wird die Achskoordinate aus der gespeicherten absoluten Position wiederhergestellt, ohne dass eine Referenzfahrt erforderlich ist. Dies war ein erheblicher betrieblicher Vorteil für Maschinen dieser Generation im Vergleich zu den inkrementellen Encodersystemen, die sie ersetzten, und bleibt auf jeder Maschine, bei der das ZERO S-Antriebssystem noch in Betrieb ist, betrieblich relevant.

Mit 1.000.000 Zählungen pro Umdrehung bietet der Serial Pulse Coder A eine Positionsregelungsauflösung im Nanometerbereich bei typischen Kugelgewindesteigungen — mehr als ausreichend für die Positioniergenauigkeitsanforderungen der Werkzeugmaschinengeneration, für die dieser Motor entwickelt wurde.

Wichtiger Kompatibilitätshinweis: Der Serial Pulse Coder A ist eine spezifische Encoder-Schnittstelle. Der Stecker, das Kabel und das serielle Protokoll sind spezifisch für die Verstärker der 0S-Generation. Versuchen Sie nicht, einen Serial Pulse Coder A an einen Alpha- oder αi-Serien-Verstärker anzuschließen — die Schnittstelle ist physisch und elektrisch unterschiedlich. Beim Austausch des A06B-0313-B169 muss der Ersatz den gleichen Serial Pulse Coder A tragen. Andere Encoder-Varianten in der 0S-Familie — 2000P inkrementell, 3000P, hochauflösende Varianten — sind nicht mit den gleichen Verstärkerparametereinstellungen kompatibel und erfordern mindestens eine Verstärkerkonfiguration.

Batteriewartung bei absoluten Encodersystemen

Der Serial Pulse Coder A behält seinen Mehrumdrehungs-Absolutpositionswert über eine Pufferbatterie. Der spezifische Batteriestandort variiert je nach Maschine — er kann sich im Motorkonnektorgehäuse, im Batteriefach des Schaltschranks der Maschine oder im Servo-Verstärker befinden, je nachdem, wie der Maschinenhersteller die Pufferstromschaltung implementiert hat.

Wenn die Fanuc CNC einen Batteriealarm für eine Achse ausgibt, die einen 0S-Motor mit Serial Pulse Coder A betreibt, ersetzen Sie die Batterie umgehend. Wenn die Batterie vollständig entladen ist, wird der absolute Zähler zurückgesetzt, was eine erneute Referenzierung der Achse auf die Maschinenkoordinate erfordert. Bei Maschinen, bei denen die Position der Referenzmarkierung nicht leicht wiederhergestellt werden kann — oder bei denen das Startverfahren der Maschine keine überwachte Referenzfahrt beinhaltet — führt die Batterieentladung zu einem störenderen Wiederherstellungsprozess, als ein einfacher Batteriewechsel es wäre.

A06B-0313 Serie: Wichtige Varianten

Alle Varianten der A06B-0313-Serie teilen sich denselben 0S (ZERO S) Motorkörper mit 2,9 Nm Stillstandsdrehmoment und 3.000 U/min Maximaldrehzahl. Das Suffix kodiert die Wellenkonfiguration, die Bremse und den Encodertyp.

Der B169 verfügt sowohl über den Keil in der Konuswelle als auch über die Federbelastete Bremse — die vollständige Sicherheitskonfiguration für Maschinen, bei denen die Kupplung eine positive Keilverbindung erfordert und die Achse eine mechanische Halterung bei ausgeschaltetem Servo benötigt.

Kompatible Steuerungen und Verstärker

Der A06B-0313-B169 arbeitet mit der Fanuc ZERO-Serie Servo-Verstärkergeneration — den Servomodulen, die für die CNC-Plattformen der Serie 0, 0C, 0D, 10, 11 und 15 entwickelt wurden. Diese Verstärker lesen das Serial Pulse Coder A-Protokoll direkt und sind für den 0S-Motortyp parametriert.

Dieser Motor ist nicht kompatibel mit Fanuc Alpha-Serie SVU-Verstärkern oder mit Fanuc αi-Serie αiSV-Verstärkern ohne eine Systemkonvertierung, die sowohl den Verstärker als auch die Motor-Encoder-Schnittstelle ersetzt. Wenn eine Maschine, die diesen Motor verwendet, für ein Antriebssystem-Upgrade in Betracht gezogen wird, beinhaltet der Upgrade-Pfad den Austausch von Verstärker und Motor zusammen — der Serial Pulse Coder A-Motor kann nicht mit einem Verstärker der neuen Generation beibehalten werden.

Typische Anwendungen

CNC-Bearbeitungszentrums-Vorschubachsen an Maschinen der Serie 0. X-, Y- und Z-Vorschubachsenantriebe an vertikalen und horizontalen Bearbeitungszentren, die von Fanuc Serie 0, 0C und 0D gesteuert werden, bei denen das 0S-Antriebssystem weiterhin in Betrieb ist und der A06B-0313-B169 die ursprüngliche Motorspezifikation ist.

Vertikalachsenantriebe an CNC-Drehmaschinen und Bearbeitungszentren der Serie 0. Z-Achsen- und Spindelantriebsanwendungen, bei denen die Federbelastete Bremse eine zwingend erforderliche Sicherheitsarretierung bei ausgeschaltetem Servo für Achsen mit Gravitationslasten bietet.

Fanuc Roboter-Gelenkantriebe an Robotern der ersten Generation. Frühe Generationen von Fanuc Industrierobotern, die die 0S-Motorenfamilie an Gelenkachsen verwenden, bei denen der Serial Pulse Coder A absolute Encoder die Gelenkpositionsspeicherung bei Stromabschaltung des Controllers unterstützt.

Mehrachsige CNC-Drehzentrums-Vorschubantriebe. Z- und X-Achsen-Schlitten- und Querschlittenantriebe an CNC-Drehzentren der Fanuc Serie 0T und 0TC, bei denen der 0S-Motor mit Serial Pulse Coder A die ursprüngliche Achsantriebsspezifikation ist.

FAQ

F1: Ist der A06B-0313-B169 mit modernen Fanuc αi-Serien-Verstärkern kompatibel?

Nein — nicht direkt. Der A06B-0313-B169 verwendet den Serial Pulse Coder A, der spezifisch für die Fanuc ZERO-Serien-Verstärkergeneration ist. Fanuc αi-Serien-Verstärker verwenden ein völlig anderes serielles Encoder-Protokoll und eine andere physische Schnittstelle. Der Anschluss eines Serial Pulse Coder A-Motors an einen αi-Verstärker würde eine vollständige Umwandlung des Antriebssystems erfordern — den Austausch von Verstärker und Motor —, keinen einfachen Motortausch. Der A06B-0313-B169 muss mit dem ursprünglichen Servo-Verstärker der 0S-Generation verwendet werden, der in der Maschine installiert ist.

F2: Der B169 hat eine Bremse — was passiert, wenn der Bremskreis unerwartet Strom verliert?

Die Bremse am A06B-0313-B169 ist federbelastet — sie greift mechanisch ein, wenn die Bremsspule stromlos geschaltet wird, nicht wenn sie unter Strom steht. Jeder Verlust der Bremsstromversorgung, aus welchem Grund auch immer, bewirkt, dass die Bremse sofort greift und die Welle festhält. Dieses ausfallsichere Design bedeutet, dass Stromausfälle, E-Stop-Ereignisse, Verstärkerfehler und geplante Abschaltungen automatisch zu einer mechanisch gehaltenen Achse führen. Kein Steuersignal ist erforderlich, damit die Bremse bei der Abschaltung ihre Arbeit verrichtet — sie greift standardmäßig ein, wenn kein elektrischer Strom vorhanden ist.

F3: Benötigt der Serial Pulse Coder A bei jedem CNC-Einschalten einen Referenzfahrzyklus?

Nein. Der Serial Pulse Coder A ist ein serieller absoluter Encoder — er behält die Mehrumdrehungs-Wellenposition über Stromabschaltungen hinweg über eine Pufferbatterie. Wenn die CNC hochfährt, wird die Achskoordinate sofort ohne jegliche Referenzfahrt wiederhergestellt. Wenn jedoch die Pufferbatterie entladen ist und der absolute Zähler zurückgesetzt wird, ist ein einmaliges Neu-Referenzierungsverfahren erforderlich, um die absolute Position mit dem Maschinenkoordinatensystem zu synchronisieren. Ersetzen Sie die Batterie, wenn die CNC einen Batteriealarm ausgibt, um dies zu vermeiden.

F4: Ist der B169 derselbe Motor wie der B172 — und können sie gegeneinander ausgetauscht werden?

Sowohl der B169 als auch der B172 teilen sich denselben 0S-Motorkörper, 2,9 Nm Stillstandsdrehmoment, Serial Pulse Coder A Encoder und Federbelastete Bremse. Der funktionale Unterschied liegt in der Welle: Der B172 ist eine Konuswelle ohne Keil, während der B169 eine Konuswelle mit einer gefrästen Keilnut ist. Wenn die Kupplungsnabe der Maschine eine Keilnutbohrung hat, ist der B169 der richtige Ersatz; wenn sie eine einfache Konusbohrung ohne Keil verwendet, ist der B172 richtig. Der Einbau einer Welle mit Keil, wo die Nabe keine Keilnut hat, oder umgekehrt, führt zu einer Kupplungsfehlanpassung, die nicht korrekt montiert werden kann.

F5: Kann der A06B-0313-B169 repariert statt komplett ersetzt werden?

Ja. Die 0S-Motorenfamilie ist eine gut etablierte und reparierbare Plattform. Qualifizierte Fanuc Servo-Motor-Reparaturwerkstätten können Lager austauschen, Statorwicklungen überholen oder neu wickeln, die Serial Pulse Coder A Encoder-Einheit ersetzen und den Federbelasteten Bremsmechanismus warten. Für Betriebe, die Maschinen mit einem 0S-Antriebssystem warten, bei denen die Beschaffung neuer 0S-Motoren zunehmend schwierig wird, ist die Reparatur oft der praktikabelste und kostengünstigste Weg. Core-Exchange-Programme sind ebenfalls bei einigen Lieferanten erhältlich. Wenn Sie einen Motor zur Reparatur einsenden, verwenden Sie eine Werkstatt mit nachgewiesener Fanuc 0S / GE Fanuc Erfahrung — der Serial Pulse Coder A erfordert nach dem Austausch eine spezifische Kalibrierungsjustierung, die Werkstätten ohne die richtige Prüfausrüstung nicht korrekt durchführen können.
