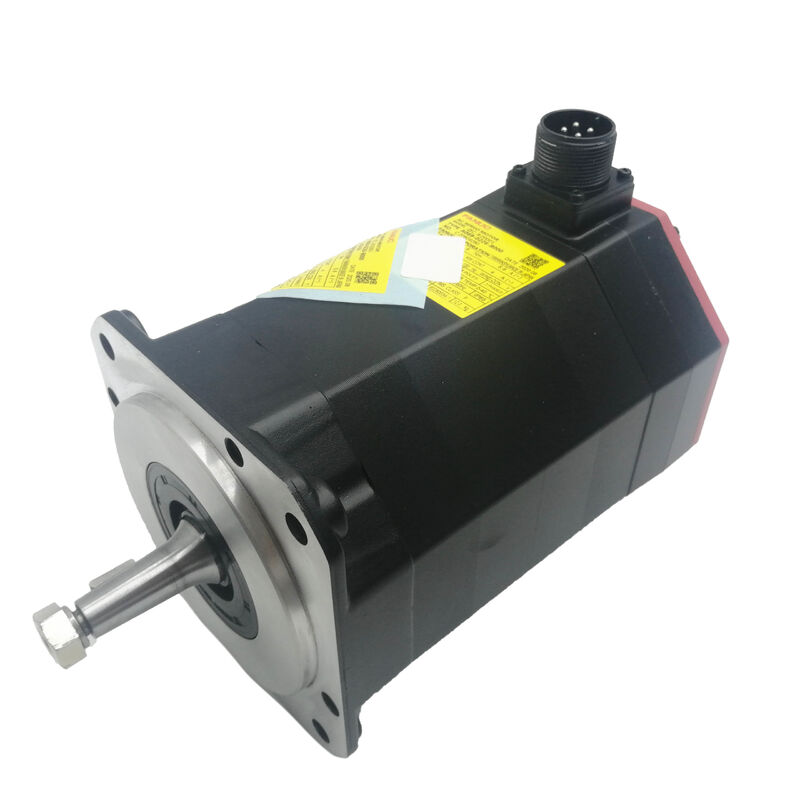

Fanuc A06B-0229-B300 AC-Servomotor — αiF 8/3000HV, Konuswelle, 24V Bremse, A1000 Absolut

Produktübersicht

Teilenummer: A06B-0229-B300

Auch gesucht als: A06B0229B300, FANUC A06B-0229-B300, Fanuc A06B0229B300

Motormodell: αiF 8/3000HV (Alpha iF 8/3000 Hochspannung)

Klassifizierung: Fanuc Alpha iF Serie Hochspannungs-AC-Bürstenloser Servomotor — 8 Nm Stillstandsdrehmoment, 3.000 U/min, Konuswelle mit Keil, 24V Federdruckbremse, Alpha i A1000 Absolut-Impulscodierer, IP65, 400V Klasse

Technische Spezifikationen

Die HV-Bezeichnung — Was sie ändert und warum sie wichtig ist

Alles in der Teilenummer A06B-0229-B300 hat ein Gegenstück in der Standard-200V αiF-Familie — der gleiche Rahmen, das gleiche Stillstandsdrehmoment, die gleiche Konuswellen- und Bremskonfiguration. Der einzelne Buchstabe, der das Gesamtbild verändert, ist HV.

HV steht für Hochspannung — und im Fanuc αiF-Kontext bedeutet dies, dass dieser Motor und sein passender Verstärker von einer 400V-Klasse-Stromversorgung betrieben werden, anstatt von der 200V-Klasse, die von der Standard αiF-Serie verwendet wird. Die Motor-Eingangsspannung beträgt 364V anstelle des Bereichs von ca. 149–200V der Standardvarianten. Der Verstärker bezieht seine Leistung aus einer 400V-Drehstromversorgung, wandelt sie intern auf die Betriebsspannung des Motors herunter und treibt die Motorwicklung über die gleiche Servo-Regelungsarchitektur wie die 200V-Plattform an.

Der praktische Grund für die Existenz von 400V-Klasse-Systemen in CNC-Werkzeugmaschinenkonstruktionen ist die Infrastruktur. Ein erheblicher Teil der industriellen Anlagen weltweit — insbesondere in Europa und weiten Teilen Asiens — verteilt standardmäßig 400V-Drehstrom an Werkzeugmaschinenkreise. Der Betrieb eines 200V-Klasse-Servosystems in einem 400V-Werk erfordert einen Abwärtstransformator für die Servoversorgung, was Kosten, Platz im Schaltschrank und eine potenzielle Fehlerquelle hinzufügt. Die HV-Motor-und-Verstärker-Plattform eliminiert diesen Transformator, indem sie die 400V-Versorgung direkt akzeptiert.

Für den Endverbraucher, der einen defekten A06B-0229-B300 ersetzt, schafft die HV-Bezeichnung eine nicht verhandelbare Einschränkung: Der Ersatz muss ebenfalls eine HV-Variante sein. Ein Standard-200V αiF 8/3000 Motor — trotz identischer Drehmoment- und Drehzahlangaben — kann nicht in ein HV-Verstärkersystem eingebaut werden. Die Motorwicklungsspannung, die Ausgangsspannung des Verstärkers und die Parameterkonfiguration des Systems sind alle auf die HV-Plattform abgestimmt. Dies ist kein geringfügiges Substitutionsrisiko; es ist eine Konfigurationsinkompatibilität, die zu sofortigen Systemfehlern oder Motorschäden führt.

8 Nm, Konuswelle, Bremse: Drei Entscheidungen, die in einer Teilenummer stecken

Die drei definierenden mechanischen und Leistungsmerkmale des A06B-0229-B300 — Stillstandsdrehmoment, Wellentyp und Bremse — spiegeln jeweils eine spezifische Designentscheidung des Maschinenbauers wider, der diesen Motor spezifiziert hat. Alle drei müssen bei jedem identischen Ersatz repliziert werden.

Acht Newtonmeter Stillstandsdrehmoment platzieren diesen Motor im produktiven Mittelfeld des αiF HV-Bereichs. An einer Kugelumlaufspindel mit 10 mm Steigung und 90 % Wirkungsgrad erzeugt 8 Nm etwa 4,5 kN kontinuierliche Axialkraft — der Lastbereich einer mittelgroßen CNC-Bearbeitungszentrums-Tischachse, einer Drehmaschinen-Schlittenführung auf einem mittleren Drehzentrum oder einer sekundären Linearachse an einer größeren Mehrachsenmaschine. Die kontinuierliche Ausgangsleistung von 1,6 kW liefert die anhaltende Schnittleistung, die diese Achsen über lange Bearbeitungszyklen benötigen, ohne die thermische Nennleistung des Motors zu überschreiten.

Konuswelle mit Keil ist die bevorzugte Kopplungsschnittstelle der Werkzeugmaschinenindustrie aus gutem Grund. Die Konusgeometrie zentriert die Kupplungshülse während der Installation selbst — die Hülse wird auf die konische Welle gezogen und der konische Kontakt richtet die Hülse automatisch an der Motorwellenachse aus, ohne manuelle Einstellung. Der Keil überträgt Drehmoment durch positive mechanische Verzahnung. Die Kombination bedeutet wiederholbare Kupplungsgeometrie bei jedem Serviceereignis: Hülse mit einem Abzieher entfernen, neuen Motor montieren, Hülse wieder anbringen und die Achse kehrt zu ihrer geometrischen Beziehung vor dem Service zum Antriebsmechanismus zurück.

24V Federdruckbremse ist an diesem Motor vorhanden, weil die Maschine, die er bedient, ihn benötigt — wahrscheinlich eine vertikale Achse oder eine geneigte Vorschubachse, bei der die Gravitationslast im Servo-Aus-Zustand mechanisch gehalten werden muss. Die Bremse greift durch Federkraft, wenn die 24V-Spule stromlos geschaltet wird, was bedeutet, dass jeder Stromausfall — geplante Abschaltung, Not-Aus, Verstärkerfehler, Netzstörung — zu einer sofortigen und automatischen mechanischen Wellenverriegelung führt. Kein Servo-Lock, kein Steuersignal, keine Logik erforderlich. Die Welle ist gehalten.

Die 24V Bremse: Federdruck, ausfallsicher, nicht optional bei vertikalen Achsen

Die Federdruckbremse am A06B-0229-B300 ist es wert, technisch verstanden zu werden, nicht nur als Kontrollkästchen auf einem Datenblatt. Das ausfallsichere Prinzip — Feder an, Strom aus — ist grundlegend für die Maschinensicherheitsarchitektur, und jede Wartungsentscheidung, die diesen Motor betrifft, muss dies berücksichtigen.

Unter normalen Betriebsbedingungen wird die 24V DC-Bremsspule bestromt, wodurch die Feder komprimiert und die Bremsscheibe gelöst wird. Die Welle dreht sich frei unter Servo-Regelung. Bei Servo-Aus — sei es durch eine normale Abschaltsequenz, einen Not-Aus-Befehl oder einen ungeplanten Fehler — wird die Bremsspule als Teil der Abschaltsequenz stromlos geschaltet, die Feder greift die Scheibe und die Welle wird mechanisch geklemmt. Die CNC muss keinen Bremsbefehl ausgeben; die Bremse greift automatisch als Folge der Stromabschaltung.

Für eine vertikale Z-Achse an einem Bearbeitungszentrum bedeutet dies, dass die Spindelkopfbaugruppe — die potenziell eine schwere motorisierte Spindel, Werkzeughalter und jede Werkstückaufnahme trägt — jedes Mal mechanisch gehalten wird, wenn die Maschine abgeschaltet wird, unabhängig vom Grund der Abschaltung. Für einen geneigten Drehtisch oder eine Kippachse gilt das gleiche Prinzip. Ein reiner Servo-Lock kann diese Garantie nicht bieten; er erfordert einen aktiven Verstärker und eine funktionierende Rückkopplungsschleife.

Wenn dieser Motor ersetzt wird, müssen die Bremsverdrahtung und die Verriegelungslogik korrekt wieder angeschlossen werden, bevor die Maschine wieder in Produktion genommen wird. Insbesondere: Überprüfen Sie, ob die Bremse beim Anlegen von Strom korrekt löst, bestätigen Sie, dass die Bremse beim Entfernen von Strom korrekt greift, und testen Sie die Achsreaktion auf ein Not-Aus-Ereignis, bevor Sie ein Produktionsprogramm ausführen. Diese Verifizierungsschritte dauern Minuten und verhindern die Ausfallmodi, die durch deren Weglassen entstehen.

A1000 Absolut-Encoder: Position wird bei jedem Stromzyklus beibehalten

Der Alpha i A1000 serieller Absolut-Impulscodierer am A06B-0229-B300 liefert 1.000.000 Impulse pro Umdrehung mit mehrgängiger absoluter Position, die durch die Backup-Batterie im Fanuc αi HV Servo-Verstärker nach dem Ausschalten beibehalten wird.

Der operative Vorteil ist direkt: Jedes Einschalten bringt die Achse ohne jede Referenzfahrt in eine bekannte Koordinate. An einem mittelgroßen Bearbeitungszentrum mit mehreren αiF HV-Achsen ist die Maschine nach dem Einschalten sofort einsatzbereit — keine überwachte Referenzfahrt, kein Warten, bis jede Achse ihren Referenzpunkt erreicht hat, keine Produktionsverzögerung bei jedem Schichtbeginn. Für Maschinen, die häufig ein- und ausgeschaltet werden oder die sich schnell von Alarmen erholen müssen, ist die durch den Absolut-Encoder-Betrieb eingesparte kumulative Zeit eine reale Produktivitätszahl.

Die absolute Position wird von einer Batterie im Servo-Verstärker gespeichert, nicht im Motor. Ersetzen Sie diese Batterie, wenn die Fanuc CNC einen Alarm für niedrige Batteriespannung ausgibt. Eine entladene Batterie setzt den mehrgängigen Zähler zurück und erfordert eine einmalige Achsen-Neu-Referenzierung, um die Maschinenkoordinate wiederherzustellen — eine handhabbare Wiederherstellung, aber vollständig vermeidbar mit rechtzeitiger Batteriewartung.

Bei 1.000.000 Zählungen pro Umdrehung liegt die Auflösung der Positionsregelung im Nanometerbereich bei Standard-Kugelumlaufspindelsteigungen. Diese Auflösung ist das, was der CNC die Rückkopplungsqualität verleiht, die sie benötigt, um enge Maßtoleranzen bei anspruchsvollen Bearbeitungsvorgängen einzuhalten und gleichzeitig thermische Drift, Achslast und Servo-Folgefehler in Echtzeit zu kompensieren.

A06B-0229 Serie: Vollständige Konfigurationsreferenz

Alle Varianten der A06B-0229-Serie teilen sich den αiF 8/3000HV-Motorblock — 8 Nm Stillstandsdrehmoment, 3.000 U/min, 364V, A1000 Absolut-Encoder. Wellentyp und Bremskonfiguration sind die Unterscheidungsmerkmale.

Der B300 ist die Konus-plus-Keil-, gebremste, Standard-IP65-Basis für diese Serie — die Konfiguration, die auf Achsen spezifiziert ist, die sowohl die geometrische Wiederholbarkeit der Konuskraftkopplung als auch die mechanische Sicherheit der Federdruckhaltung erfordern. Bestätigen Sie die genaue Endung des defekten Motors vor der Bestellung; die Wellen- und Bremskonfiguration sind kritische Elemente für die Kopplung und Sicherheit, die nicht zwischen Varianten ohne Folgen substituiert werden können.

Verstärker- und CNC-Kompatibilität

Der A06B-0229-B300 benötigt einen Fanuc αi HV Serie Servo-Verstärker (αiSV HV) — die Hochspannungs-Variante des αiSV-Moduls, das für die Aufnahme einer 400V-Drehstromversorgung und den Antrieb der HV-Motorwicklung ausgelegt ist. Dies ist speziell der HV-Verstärker, nicht der Standard-200V αiSV. Die beiden Verstärker-Varianten sind nicht austauschbar, und die Montage eines HV-Motors an einem Standard-200V αiSV-Verstärker ist ohne eine vollständige Neukonfiguration des Antriebssystems nicht möglich.

Kompatible CNC-Plattformen umfassen Fanuc Serie 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B und 32i. Die CNC kommuniziert mit dem αiSV HV-Verstärker über denselben FSSB (Fanuc Serial Servo Bus) Glasfaser-Link, der für die gesamte αi-Serie verwendet wird — die HV-Variante ist auf der Kommunikationsebene für die CNC transparent.

Nach dem Einbau eines Ersatzmotors überprüfen Sie, ob die CNC-Achsenparameter für Motortyp, maximale Drehzahl und Stromgrenze mit der Spezifikation des αiF 8/3000HV HV-Motors übereinstimmen. Parameter-Fehlanpassungen an einem HV-System erzeugen die gleichen Symptome wie an Standard-Spannungssystemen — instabiler Servo, Überstromfehler oder thermische Alarme —, aber die Folgen des Betriebs einer überdimensionierten Stromgrenze mit einem HV-Motor sind schwerwiegender, da die Bussspannung höher ist.

Typische Anwendungen

Primäre Vorschubachsenantriebe an 400V-Klasse CNC-Bearbeitungszentren. X-, Y- und Z-Tisch-, Schlitten- und Pinolenantriebe an Fanuc αi HV gesteuerten vertikalen und horizontalen Bearbeitungszentren in 400V-Infrastrukturen, wo das HV-Motor-Verstärkersystem die Notwendigkeit eines Abwärtstransformators eliminiert.

CNC-Drehzentrums-Schlitten- und Querschlittenantriebe. Z-Achsen-Schlitten- und X-Achsen-Querschlittenantriebe an mittelgroßen CNC-Drehzentren, die von einer 400V-Versorgung betrieben werden, wo das Stillstandsdrehmoment von 8 Nm die Schnittkräfte und die Achsmassen eines mittelgroßen Drehzentrums-Werkstückbereichs bewältigt.

Vertikalachsenantriebe, die eine Bremse erfordern. Z-Achsen- und Pinolenantriebe an Bearbeitungszentren, bei denen die Masse der Spindelkopfbaugruppe im Servo-Aus-Zustand mechanisch gehalten werden muss und die 24V Federdruckbremse am B300 diese Haltefunktion als ausfallsicheren mechanischen Mechanismus bietet.

Mehrachsen-Bearbeitungszentren in europäischen und asiatischen 400V-Anlagen. Jedes Fanuc αi HV gesteuerte Bearbeitungssystem, das von 400V-Drehstrom versorgt wird, in Produktionsanlagen, in denen 400V-Infrastruktur Standard ist und das HV-Servosystem spezifiziert wurde, um Kosten für Abwärtstransformatoren zu vermeiden.

FAQ

F1: Warum ist das HV-Motormodell nicht mit dem Standard αiF 8/3000 austauschbar — sie haben die gleiche Drehmomentbewertung?

Das Stillstandsdrehmoment ist gleich, aber die elektrischen Systeme sind völlig unterschiedlich. Der HV-Motor ist für 364V Eingang von einem 400V-Klasse αiSV HV-Verstärker gewickelt. Die Standard αiF 8/3000 Motoren sind für ca. 149–200V von einem 200V-Klasse αiSV Verstärker gewickelt. Der Anschluss eines HV-Motors an einen 200V-Verstärker erzeugt unzureichendes Drehmoment, da die Spannung für die Wicklung falsch ist. Der Anschluss eines Standardmotors an einen HV-Verstärker birgt die Gefahr eines sofortigen Isolationsversagens der Wicklung. Der Verstärker, der Motor und die Spannungsklasse der Stromversorgung müssen alle übereinstimmen. Niemals zwischen HV- und Standardvarianten substituieren.

F2: Kann die Bremse am B300 dauerhaft gelöst oder umgangen werden, um die Verkabelung zu vereinfachen?

Nein — nicht sicher und nicht an einer vertikalen oder geneigten Achse. Die 24V-Bremse ist ein Sicherheitsmechanismus, kein Komfortmerkmal. An jeder Achse, bei der die Gravitationslast entlang der Drehrichtung der Welle wirkt, ist die Bremse das Einzige, was die Achse im Servo-Aus-Zustand hält. Das Umgehen oder dauerhafte Lösen bedeutet, dass die Achse bei jeder Servo-Inaktivität — Not-Aus, Verstärkerfehler, Stromausfall — unter Schwerkraft abfällt. An einer Maschine, bei der die Bremse Teil des ursprünglichen Sicherheitsdesigns war, ändert die Entfernung ihrer Funktion die Sicherheitsarchitektur der Maschine auf eine Weise, die eine formale Risikobewertung erfordert, keine Verdrahtungsabkürzung.

F3: Benötigt der A1000 Encoder bei jedem CNC-Einschalten einen Referenzzyklus?

Nein. Der Alpha i A1000 ist ein serieller Absolut-Encoder, der die mehrgängige Wellenposition über die Backup-Batterie im αiSV HV-Verstärker nach dem Ausschalten beibehält. Wenn die CNC eingeschaltet wird, ist die Achskoordinate sofort verfügbar — keine Referenzfahrt ist unter normalen Betriebsbedingungen erforderlich. Die einzige Ausnahme: Wenn die Backup-Batterie vollständig entladen ist, wird der mehrgängige Zähler zurückgesetzt und eine einmalige Neu-Referenzierung ist erforderlich. Ersetzen Sie die Batterie, wenn die CNC einen Batteriealarm ausgibt, um dies zu vermeiden.

F4: Welches αiSV HV-Verstärkermodul wird für den A06B-0229-B300 benötigt?

Der Motor benötigt einen Fanuc αi HV Serie Servo-Verstärker (αiSV HV) — speziell das Modul, das für die Stromklasse des αiF 8/3000HV Motors ausgelegt ist. Die genaue Bezeichnung des αiSV HV Moduls sollte aus der elektrischen Dokumentation der Maschine oder der ursprünglichen Spezifikation des Antriebsschranks ermittelt werden, da es im HV-Verstärkerbereich mehrere Stromstärken gibt. Der αiSV HV nimmt 400V-Drehstromversorgung direkt auf. Standard αiSV Verstärker, die für 200V Versorgung ausgelegt sind, sind mit diesem Motor nicht kompatibel.

F5: Der B300 verwendet eine Konuswelle — wie ist das korrekte Verfahren zum Entfernen der Kupplungshülse beim Motoraustausch?

Die Kupplungshülse der Konuswelle muss mit einem geeigneten Abzieher entfernt werden — speziell einem Abzieher, der die Auszugskraft gegen die Stirnfläche der Hülse ausübt, während er sich am Wellenende abstützt. Verwenden Sie niemals Keile, Meißel oder Schläge gegen den Hülsenkörper, um ihn von der Konuswelle zu lösen; diese Methoden beschädigen die Bohrung der Hülse oder die Konusgeometrie der Welle und beeinträchtigen die zukünftige Kupplungsverbindung. Schrauben Sie die Zugschraube aus dem Wellenende, um sie freizugeben, greifen Sie die Abzieherarme hinter die Stirnfläche der Hülse und üben Sie eine gleichmäßige Auszugskraft aus. Sobald sie gelöst ist, inspizieren Sie die Konus- und Bohrungsflächen auf Fressspuren oder mechanische Beschädigungen, bevor Sie sie wieder montieren. Montieren Sie die Hülse auf der neuen Motorwelle mit eingelegtem Keil, ziehen Sie sie mit der Zugschraube, die auf die Spezifikation des Kupplungsherstellers angezogen ist, in die richtige axiale Position und überprüfen Sie, ob die Hülse richtig sitzt, bevor Sie den Antriebsstrang wieder verbinden.
