Fanuc A06B-0085-B103 — AC-Servomotor der αis-Serie für kompakte CNC-Achsen und Präzisionsautomatisierungsantriebe

FANUC · AC-SERVOMOTOR · αis-SERIE

Produktübersicht

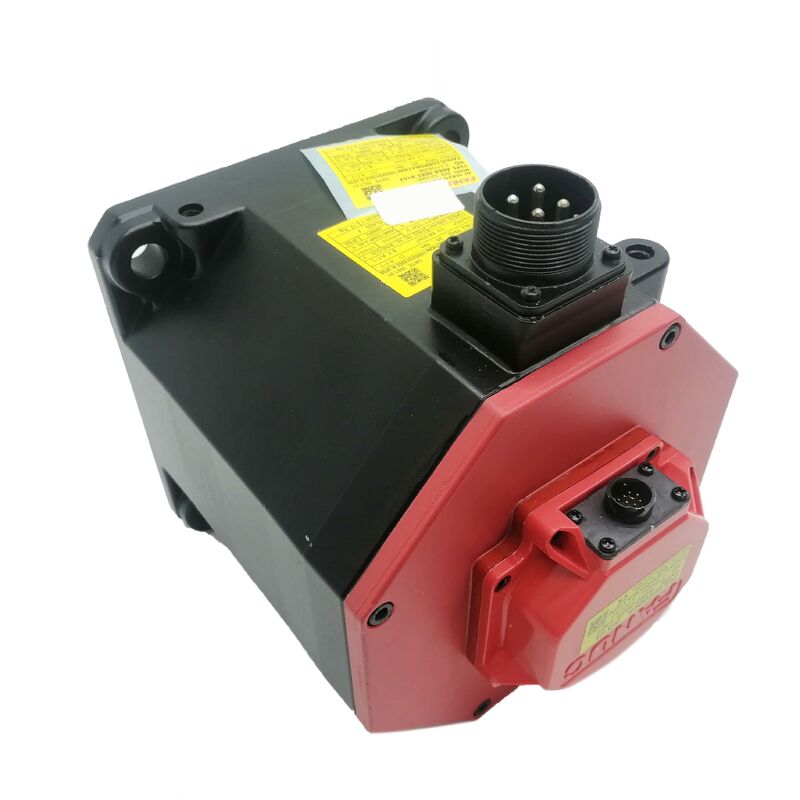

Der Fanuc A06B-0085-B103 ist ein bürstenloser AC-Servomotor aus der αis-Serie von Fanuc — der kompakten Kleinrahmen-Klasse der αi-Servomotorenplattform von Fanuc. Entwickelt für den Einsatz im integrierten Servoantriebs-Ökosystem von Fanuc, bietet er die volle Encoder-Leistung und Verstärkerkompatibilität der αi-Klasse für Maschinenachsen, bei denen physischer Platz, Gewicht oder die Dichte von Mehrachsenkonfigurationen einen kleineren Motorrahmen zur richtigen technischen Wahl machen.

Dies ist keine abgespeckte Version eines größeren Motors. Die αis-Serie wurde als dedizierte Produktlinie entwickelt, nicht als skalierte Reduzierung — das bedeutet, dass die serielle Encoder-Architektur, die automatische Verstärkererkennung und das Systemintegrationsverhalten identisch mit denen der gesamten αi-Reihe von Fanuc sind. Ein αis-Motor wird an dieselben Verstärkermodule angeschlossen, kommuniziert über dieselbe serielle Schnittstelle und wird über dieselbe CNC-Steuerumgebung konfiguriert wie jeder andere Motor der αi-Familie.

Die Suffix-Bezeichnung B103 ist spezifisch und von Bedeutung. Sie definiert den Encoder-Typ und die Steckverbinderkonfiguration für dieses Gerät — die Details, die bestimmen, welche Kabel passen, welche Verstärkermodule kompatibel sind und ob der Motor direkt in eine bestehende Maschine ohne Kabelmodifikation installiert werden kann. Insbesondere für die Ersatzteilbeschaffung muss die vollständige Teilenummer einschließlich des B103-Suffixes exakt übereinstimmen.

Wichtige Spezifikationen

Technische Perspektive: Warum die αis-Serie existiert

Das Angebot an Servomotoren von Fanuc deckt eine breite Palette von Trägheitsklassen und Rahmengrößen ab, da die Maschinen, die sie verwenden, ebenso vielfältig sind. Die αis-Serie bedient einen spezifischen Teil dieses Spektrums — kompakte Achsen an CNC-Maschinen und Automatisierungsgeräten, bei denen die Drehmoment- und Drehzahlanforderungen gut innerhalb dessen liegen, was ein Kleinrahmenmotor liefern kann, und bei denen die Installation eines größeren Motors eine Neugestaltung der mechanischen Struktur um ihn herum bedeuten würde.

Der A06B-0085-B103 passt in dieses Profil. Einige Merkmale, die vor der Spezifikation oder dem Austausch zu verstehen sind:

Serieller Encoder mit digitaler Übertragung. Die αis-Serie verwendet keine analogen Resolver oder inkrementellen Encoder mit analogen Schnittstellen. Die serielle Übertragung ist in elektrisch verrauschten Werkzeugmaschinenumgebungen sauberer, unempfindlicher gegenüber Signalverschlechterungen durch Kabellänge und kann neben Positionsdaten auch Fehlerdiagnosedaten übertragen — all dies reduziert die Wahrscheinlichkeit von unerklärlichen Positionsfehlern oder Störungsfehlern im Betrieb.

Automatische Verstärkeridentifikation beim Einschalten. Wenn der A06B-0085-B103 an einen kompatiblen Servo-Verstärker der αi-Serie angeschlossen wird, liest der Antrieb die Motoridentifikationsdaten vom Encoder aus und lädt automatisch die entsprechenden Motor-Modellparameter. Dieses Verhalten eliminiert eine Ebene der manuellen Einrichtung sowohl bei der Erstinbetriebnahme als auch beim Motoraustausch — und beseitigt eine Klasse von Parameter-Fehlanpassungsfehlern, deren Behebung sonst Zeit in Anspruch nehmen kann.

Kompakte Rahmenabmessungen für dichte Achsenkonfigurationen. Bei Maschinen mit mehreren Servoachsen, die in einem begrenzten strukturellen Volumen untergebracht sind — Spindeln, Rundtische, Werkzeugwechsler, Ladeeinheiten — ermöglicht die αis-Rahmengröße der Maschine, ihre Bewegungsanforderungen zu erfüllen, ohne das mechanische Design um einen größeren Motorkörper herum zu beeinträchtigen.

Konstante Zuverlässigkeit über die installierte Basis hinweg. Die αis-Serie hat eine beträchtliche Servicehistorie in der globalen CNC-Fertigung angesammelt. Ihre Ausfallmodi sind sowohl Fanuc-Servicetechnikern als auch qualifizierten Drittanbieter-Motorreparaturzentren gut bekannt, was sowohl die Planung von vorbeugenden Wartungsarbeiten als auch eine schnelle Wiederinbetriebnahme im Falle eines Ausfalls unterstützt.

Typische Anwendungen

Der A06B-0085-B103 wird am häufigsten in Mehrachsen-CNC-Maschinen und Automatisierungssystemen eingesetzt, bei denen Fanuc-Antriebe die Standardplattform sind und eine kompakte, zuverlässige Servoachse benötigt wird:

• Hilfsachsenantriebe für CNC-Drehmaschinen — Spindel, Reitstock, Lünette
• Antriebe für automatische Werkzeugwechslerarme und -magazine
• Positionierung der vierten und fünften Achse von CNC-Bearbeitungszentren
• Steuerung von Rundtischen und Schwenkköpfen
• Vorschubachsen von kompakten vertikalen und horizontalen Bearbeitungszentren
• Positionierung von Portal-Ladern und Stangenladern
• Fanuc-Roboter-Gelenkantriebe in integrierten Maschinenzellen
• Achsen für Präzisionsschleifscheibenabrichter und Tischbewegungen

Systemintegration und Verstärkerkompatibilität

Der A06B-0085-B103 arbeitet mit Servo-Verstärkermodulen der Fanuc αi-Serie, die in CNC-Schränken installiert sind und die Steuerungsfamilien Series 0i, 16i, 18i, 21i, 30i, 31i und 32i verwenden. Die Kommunikation zwischen Motor und Verstärker erfolgt über die serielle Encoder-Schnittstelle von Fanuc — entweder über eine direkte Encoder-Kabelverbindung oder über die FSSB (Fanuc Serial Servo Bus)-Architektur, abhängig von der spezifischen Schrankkonfiguration.

Die Auto-ID-Funktion des Verstärkers liest bei jedem Einschalten Motor-Daten vom Encoder aus. Bei einem direkten Austausch bedeutet dies, dass der Verstärker den neuen Motor erkennt und das Standard-Motor-Modell ohne manuelle Parametereingabe lädt. Was nicht automatisch wiederhergestellt wird, sind achsspezifische Parameter — Software-Endschalter, Drehmomentbegrenzungswerte, Beschleunigungs- und Verzögerungseinstellungen —, die maschinenabhängig sind und nach einem Motoraustausch aus dem Parameter-Backup der Maschine neu geladen werden müssen.

Die Anpassung der Kabel an die B103-Steckverbinder-Spezifikation ist nicht verhandelbar. Die durch das B103-Suffix definierten Geometrien der Strom- und Encoder-Steckverbinder müssen mit den Kabelbaugruppen in der Maschine übereinstimmen. Die Wiederverwendung der Originalkabel eines ausgefallenen Motors — sofern sie unbeschädigt sind — ist in der Regel der zuverlässigste Ansatz. Wo neue Kabel benötigt werden, beziehen Sie diese über Fanuc oder einen autorisierten Händler unter Verwendung des ursprünglichen Schaltplans der Maschine als Referenz.

Überlegungen zum Austausch

Der A06B-0085-B103 ist eine regelmäßig ausgetauschte Komponente in der installierten Basis der Fanuc αis. Maschinen, die auf Fanuc CNC-Plattformen der letzten zwei Jahrzehnte basieren, verwenden häufig αis-Serienmotoren an Hilfs- und Sekundärachsen, und das Volumen dieser Installationen bedeutet, dass diese Teilenummer regelmäßig in der Wartungs- und MRO-Beschaffung vorkommt.

Einige praktische Punkte für die Austauschplanung:

Präzision der Teilenummer ist wichtig. B103 ist nicht austauschbar mit B100, B102 oder anderen benachbarten Varianten. Encoder-Typ und Steckverbinder-Ausrichtung unterscheiden sich zwischen Suffix-Codes auf eine Weise, die eine direkte Installation ohne Modifikation verhindert. Bestätigen Sie die vollständige Teilenummer vom Typenschild des ausgefallenen Motors, bevor Sie bestellen.

Parameter-Backup vor Demontage. Sichern Sie den vollständigen Parametersatz der Maschine, bevor Sie den ausgefallenen Motor ausbauen. Die Wiederherstellung der achsspezifischen Abstimmung nach dem Austausch ist mit einem aktuellen Backup schneller und zuverlässiger, als zu versuchen, Parameter nur aus der Dokumentation zu rekonstruieren.

Neu vs. überholt. Sowohl neue Einheiten über das autorisierte Vertriebsnetz von Fanuc als auch überholte Einheiten von qualifizierten Servo-Motor-Reparaturzentren sind verfügbar. Bei überholten Einheiten vergewissern Sie sich, dass der Lagerwechsel, die Encoder-Inspektion und die Leistungsprüfung gemäß den Fanuc-Spezifikationen vor dem Versand durchgeführt und dokumentiert wurden.

FAQ

F1. Welche Fanuc CNC-Steuerungen sind mit dem A06B-0085-B103 kompatibel? Der Motor ist kompatibel mit Fanuc CNC-Systemen, die Servo-Verstärkermodule der αi-Serie verwenden, einschließlich der Steuerungsfamilien Series 0i, 16i, 18i, 21i, 30i, 31i und 32i. Bestätigen Sie den spezifischen Verstärkermodultyp und die Nennleistung anhand der elektrischen Dokumentation der Maschine vor der Installation.

F2. Was unterscheidet die αis-Serie von der Standard-αi-Serie? Die Bezeichnung αis kennzeichnet einen kompakten Kleinrahmenmotor innerhalb der αi-Produktfamilie. Die αis-Serie teilt dasselbe serielle Encoder-System, dieselbe Verstärkerkompatibilität und dasselbe CNC-Integrationsverhalten wie die Standard-αi-Serie — der Unterschied liegt in der physischen Größe und dem entsprechenden Leistungsbereich, nicht in einem Unterschied in der Technologie oder dem Ökosystem.

F3. Kann das B103-Suffix bei einem Austausch durch eine andere B1xx-Variante ersetzt werden? Nein. Das Suffix kodiert die Encoder-Spezifikation und die Steckverbinderkonfiguration. Unterschiedliche Suffix-Varianten innerhalb derselben Basismodellnummer können inkompatible Steckverbindergeometrien oder Encoder-Protokolle aufweisen. Beschaffen Sie immer einen Ersatz unter Verwendung der exakten vollständigen Teilenummer vom Typenschild des Motors.

F4. Erfordert der Austausch des A06B-0085-B103 eine manuelle Parametereingabe an der CNC-Steuerung? Der Servo-Verstärker der αi-Serie lädt die Standard-Motor-Modellparameter automatisch aus der Encoder-ID beim Einschalten, sodass die grundlegende Motorerkennung automatisch erfolgt. Achsspezifische Parameter — Endschalter, Drehmomenteinstellungen, Beschleunigungswerte — sind maschinenabhängig und müssen nach Abschluss des Austauschs aus einer Parameter-Backup-Datei wiederhergestellt werden.

F5. Was sollte bei der Bewertung eines überholten A06B-0085-B103 überprüft werden? Überprüfen Sie mindestens, ob der Aufbereiter die Lager ausgetauscht, die serielle Encoder-Baugruppe inspiziert und validiert und einen funktionalen Leistungstest gemäß den Fanuc-Motorspezifikationen vor dem Versand durchgeführt hat. Fordern Sie eine schriftliche Dokumentation des Aufbereitungsprozesses und der Testergebnisse an, insbesondere für Motoren, die für stark beanspruchte oder präzisionskritische Achsen bestimmt sind.
