Fanuc A06B-0078-B403 αis Serie Kompakter Wechselstromservomotor für CNC-Werkzeugmaschinenachsen

FANUC · AC SERVO MOTOR · αIS SERIE

Produktübersicht

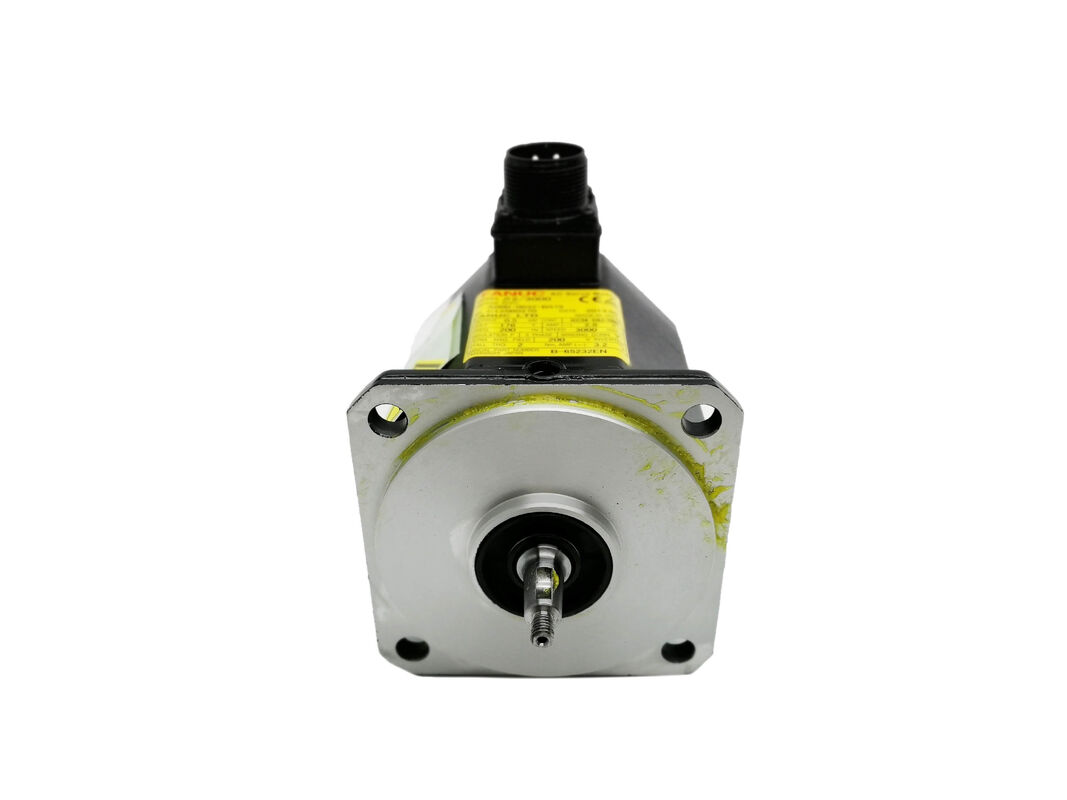

Der Fanuc A06B-0078-B403 ist ein kompakter bürstenloser Wechselstrom-Servomotor aus der αis-Serie von Fanuc.Es ist speziell für die Integration mit den Servoverstärkermodulen der Serie αi von Fanuc entwickelt worden, die als Teil eines vollständig abgestimmten Antriebs- und Motorsystems in CNC-Werkzeugmaschinen und Fabrikautomationsumgebungen funktionieren.

Wenn die Standardmotoren der Serie αi auf Anwendungen mit mittlerer bis großer Achse ausgerichtet sind, spiegelt die Bezeichnung αis ein optimiertes Paket für Achsen wider, bei denen der physische Raum begrenzt ist, die bewegte Masse geringer ist,oder mehrere Servoachsen teilen sich einen kompakten Maschinenabdruck. Der Motor liefert eine Positionsgenauigkeit und Reaktionsfähigkeit von Fanuc-Qualität in einem kleineren Rahmen, ohne aus dem αi-Ökosystem auszusteigen,die gleiche Parameterverwaltung über die CNC-Steuerung.

Das Suffix B403 ist kein generischer Deskriptor, sondern gibt die Encoder-Variante des Motors und die Steckverbinderkonfiguration an, die direkt die Kabelkompatibilität und die Verstärkerpaarung bestimmen.Die richtige Angabe des Suffixes ist genauso wichtig wie die richtige Angabe der Basis-Modellnummer. Insbesondere bei der Beschaffung einer Ersatzeinheit für eine bestehende Maschine.

Schlüsselmerkmale

Für welche Zwecke ist die αis-Serie konzipiert?

Fanucs Servomotorpalette ist nach Trägheitsklasse und Rahmengröße unterteilt.und die αis-Serie richtet sich an Anwendungen, die nicht das Drehmoment Headroom eines größeren Rahmens brauchen, sondern die gleiche Encoder-AuflösungDer Motor ist in der Lage, sich mit den Anforderungen an die Verstärkerkompatibilität und die Zuverlässigkeit der übrigen Motoren der αi-Familie zu identifizieren.

Kompakter Fußabdruck ohne Beeinträchtigung der Qualität des Feedbacks.Die αis-Serie verwendet die gleiche serielle Encoder-Architektur wie die αi-Serie. Das bedeutet hochauflösende Positionsdaten, Echtzeit-Encoder-Fehlererkennung,und nahtlose Verstärkererkennung ̇ unabhängig von der physischen Größe des MotorsKompaktheit geht nicht auf Kosten der Feedback-Integrität.

Passend zum αi Verstärker-Ökosystem.Der A06B-0078-B403 verbindet sich mit Servoverstärkermodulen der Serie αi in Fanuc CNC-Schränken.automatisches Laden des richtigen Motormodells ohne manuelle Eingabe von ParameternFür Maschinenbauer und Servicetechniker ist dies eine häufige Ursache für Einrichtungsfehler beim Austausch oder beim Systemerweiterung.

Vorteile serieller Encoder in industriellen Umgebungen.Digitale serielle Übertragung ist von Natur aus geräuschdichter als analoge Resolversignale über lange Kabelstrecken in elektrisch lauten Werkzeugmaschinenumgebungen.Der αis-Encoder unterstützt auch absolute oder inkrementelle Positionsmodi, je nach spezifischer Encodervariante..

geeignet für mehrsachsige Maschinen mit Platzbeschränkungen.Bei Maschinen, bei denen drei, vier oder fünf Servoachsen in einer kompakten Struktur zusammengepackt sind,Schwanzstücke ­ der kleinere αis-Rahmen ermöglicht es Ingenieuren, Drehmoment- und Geschwindigkeitsanforderungen zu erfüllen, ohne die mechanische Umhüllung um einen größeren Motorkörper neu zu gestalten.

Typische Anwendungen

Der A06B-0078-B403 erscheint am häufigsten in CNC- und Automatisierungsplattformen, bei denen eine kleine, zuverlässige Servoachse als Teil einer größeren Fanuc-getriebenen Maschine benötigt wird:

• CNC-Drehmaschinen-Unterspindel und Rückenstockpositionierung
• Automatische Werkzeugwechselantriebe
• CNC-Rotationstisch und Steuerung des Schaltkopfes
• Kompakte Hilfsachsen für Bearbeitungszentren
• Maschinen mit fünf Achsen-Neigung und Drehachsenantrieb
• Fanuc-Ausrüstungen für Roboterarmgelenke
• Schleifmaschinen und Schleifmaschinen
• Standort des Gantry-Laders und der Teileübertragung

Kompatibilität von Antrieb und Steuerung

Der A06B-0078-B403 arbeitet innerhalb der αi-Servoverstärkermodule der Fanuc-Serie, die in CNC-Schränken untergebracht sind, in denen Fanuc-Steuerungsfamilien mit Serien 0i, 16i, 18i, 21i, 30i, 31i und 32i ausgeführt werden.Der Motor und der Verstärker kommunizieren über Fanuc's FSSB (Fanuc Serial Servo Bus) oder eine direkte serielle Encoderverbindung, abhängig von der spezifischen Schrankarchitektur.

Da der Motor automatisch durch den Verstärker durch die Encoder-Schnittstelle identifiziert wird, ist das Parameterladen in den Standardkonfigurationen weitgehend automatisch.Jede Ersatzanlage sollte anhand der Parametersicherung der Maschine validiert werden, um zu bestätigen, dass die achsenspezifischen Abstimmungsdaten die Beschleunigungsgrenzen, Drehmomentgrenzen, Software-Reisegrenzen

Die Kabelsätze für die A06B-0078-B403 sind in der Steckerspezifikation B403 definiert. Sowohl das Netzkabel als auch das Encoderkabel müssen dem Steckerstil und dem Encoderprotokoll dieses spezifischen Suffikses entsprechen.Beibehalten Sie nach Möglichkeit die ursprünglichen Kabel eines defekten Motors, oder durch Fanuc oder einen zugelassenen Händler mit Hilfe des Original-Maschinenverkabelungsdiagramms.

Anmerkung zur Ersatzbeschaffung

Der A06B-0078-B403 ist eine häufig ersetzte Einheit in Fanuc-betriebenen CNC-Maschinen aufgrund der Größenordnung der installierten Basis, die αis-Serie-Motoren in der globalen Fertigung betreibt.

B403 ist nicht austauschbar mit B400, B402,oder andere Suffixvarianten .

Sowohl neue als auch umgebaute Einheiten sind über das autorisierte Servicenetzwerk von Fanuc und qualifizierte Zentren für den Umbau von Servomotoren von Drittanbietern erhältlich.Umgebaute Einheiten aus seriösen Quellen sind eine praktikable Option für kostensensible Wartungsbudgets, vorausgesetzt, der Bauunternehmer ersetzt Lager, prüft den Encoder und validiert das Gerät vor dem Versand anhand der Leistungsspezifikationen von Fanuc.

Häufig gestellte Fragen

F1. Mit welchen Fanuc CNC-Controllern ist der A06B-0078-B403 kompatibel?Es ist mit Fanuc CNC-Systemen kompatibel, die Servoverstärkermodule der Serie αi verwenden, einschließlich der Steuerungsfamilien der Serie 0i, 16i, 18i, 21i, 30i, 31i und 32i.Bestätigen Sie vor der Installation die spezifische Verstärkermoduleinstufung und die Slotkonfiguration.

F2. Was ist der Unterschied zwischen der Motorreihe αi und αis?Die Bezeichnung αis gibt eine kompakte, kleine Variante der αi-Serie an. The αis motors share the same serial encoder architecture and amplifier compatibility as the standard αi series but are optimized for applications where a smaller physical footprint is required without leaving the Fanuc servo ecosystem.

F3. Ist das Suffix B403 austauschbar mit anderen Varianten des Suffixes B4xx?Nein. Das Suffix definiert den Encoder-Typ und die Verbindungskonfiguration. Die Ersetzung einer anderen Variante des Suffixes Inkompatibilität des Encoderprotokolls, oder falsche Motorparameterbelastung durch den Verstärker.

F4. Ist nach der Installation eine manuelle Einstellung der Parameter für die A06B-0078-B403 erforderlich?In den meisten Standardkonfigurationen liest der Verstärker der αi-Serie Motor-ID-Daten aus dem seriellen Encoder automatisch beim Aufladen ab und lädt die entsprechenden Motormodellparameter.Achsenspezifische Parameter, Drehmomentgrenzen, Beschleunigungseinstellungen should aus der Parametersicherungsdatei der Maschine nach jedem Motorwechsel wiederhergestellt werden.

Q5. Sind die neu gefertigten Einheiten eine zuverlässige Option für diesen Motor?Ja, vorausgesetzt, der Nachbauer ersetzt Lager, prüft und validiert die Encoder-Anlage und prüft die Leistung des Geräts vor der Lieferung anhand der Spezifikationen von Fanuc.für kritische Produktionsmaschinen, die Dokumentation des Umbauprozesses und der Testergebnisse anfordern, bevor eine umgebaute Einheit angenommen wird.
