A06b-6130-H002 Fanuc-Servoverstärkermodul A06B-6130-H002 A06B-6130-H002

Fanuc A06B-6130-H002 | Beta i Servo Modul BSVM1-20i — FSSB Glasfaser-Schnittstelle, 240VAC, 8A Eingang / 6,8A Ausgang, eigenständige Stromversorgung, kompatibel mit 0i-Serie

Übersicht

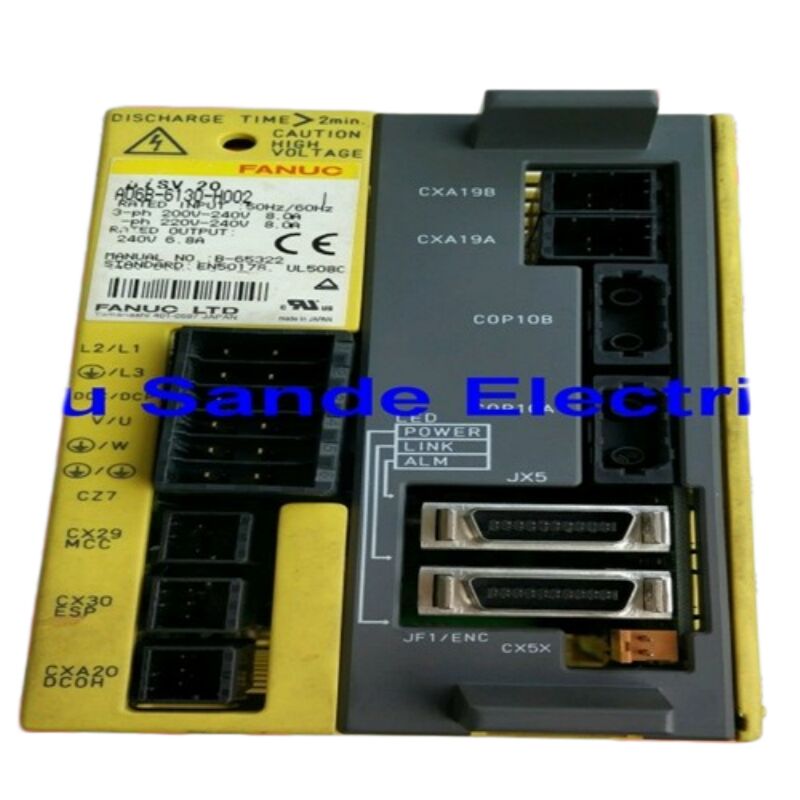

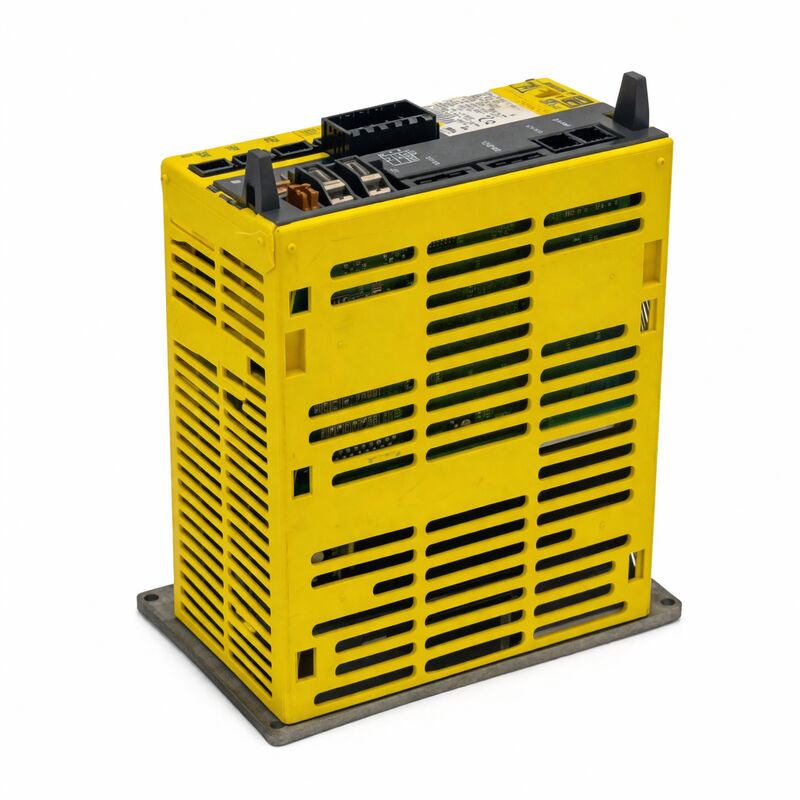

Das Fanuc A06B-6130-H002 ist die FSSB-Glasfaser-Variante des Fanuc Beta i BSVM1-20i Servo-Moduls — die gleiche BSVM1-20i Modulbezeichnung wie das I/O Link A06B-6132-H002, aber über FSSB (Fanuc Serial Servo Bus) mit Glasfaserkabel an die CNC angeschlossen, anstatt über den I/O Link seriellen Bus.

Diese Schnittstellendifferenz definiert die Rolle des Antriebs in der Maschinenarchitektur: Während die I/O Link-Variante in die PMM-Hilfsachsenfunktion integriert ist, wird die FSSB A06B-6130-H002 direkt an den Servo-Bus der CNC als Standard-gesteuerte Achse angeschlossen — sie nimmt an Achseninterpolation, synchronisierter Bewegung und dem vollen Umfang der CNC-Achsensteuerungsfunktionen neben den primären Alpha-Serien-Antrieben teil.

Die im A06B-6130-H002 verwendete FSSB-Glasfaser-Schnittstelle ist der gleiche Hochgeschwindigkeits-Serienbus, der Alpha-Serien-SVM-Module mit der CNC verbindet und mit Datenraten arbeitet, die schnell genug sind, um die Positionsregelung mit der Interpolationszyklusrate der CNC zu schließen.

Dies ermöglicht dem Beta i Modul, trotz seiner wirtschaftlicheren Leistungsklasse im Vergleich zur Alpha-Serie, die volle Integration in die Bewegungssteuerungsarchitektur der CNC.

Die CNC behandelt die FSSB-verbundene Beta i Achse als gesteuerte CNC-Achse mit der gleichen Positionsrückmeldung, Geschwindigkeitsregelung und Alarmüberwachung wie jede Alpha-Serien-Achse.

Ein unterscheidendes Designmerkmal des A06B-6130-H002 ist seine eingebaute eigenständige Stromversorgung.

Anstatt einen gemeinsamen DC-Bus mit anderen Antriebsmodulen über ein separates Stromversorgungsmodul zu teilen (wie es Alpha-Serien-SVM-Module tun), gleichrichtet das Beta i Modul seinen eigenen AC-Eingang lokal und erzeugt seine eigene DC-Bus-Spannung.

Dieses in sich geschlossene Design ermöglicht die unabhängige Platzierung des Moduls vom Haupt-Servo-Antriebs-Stack — überall dort, wo Netzstrom verfügbar ist —, wobei es nur über das FSSB-Glasfaserkabel mit der CNC verbunden ist.

Schlüsselspezifikationen

FSSB Glasfaser — Vollständige CNC-Achsenintegration

Fanucs FSSB Glasfaser-Serienbus arbeitet als Ringtopologie, die die CNC nacheinander mit jedem Antriebsmodul verbindet.

Die CNC sendet Positionsbefehle und empfängt Encoder-Feedback für alle angeschlossenen Achsen gleichzeitig, mit Zykluszeiten, die schnell genug für die Berechnungen der Regelkreise sind, die eine reibungslose, präzise Bearbeitungsbewegung erzeugen.

Die FSSB-Verbindung des A06B-6130-H002 platziert es als vollwertigen Teilnehmer in diesem Bus — die CNC weist ihm einen Achsenbuchstaben zu (A, B, C oder eine nummerierte Hilfsachse), konfiguriert seine Servo-Parameter und verwaltet es innerhalb der gleichen Positionsregelung-Architektur wie die primären X/Y/Z-Achsen der Maschine.

Diese vollständige FSSB-Integration ist der entscheidende Unterschied zur I/O Link-Variante.

Eine FSSB-verbundene Beta i Achse kann mit anderen CNC-Achsen interpolieren — zum Beispiel eine vierte Drehachse, die während eines spiralförmigen Schneidvorgangs mit einer linearen Achse synchronisiert ist — auf eine Weise, wie es I/O Link PMM-Achsen nicht können.

Für Maschinenbauer und Anwender, die eine Hilfsachse mit echter CNC-Interpolationsfähigkeit anstelle von M-Code-sequenzierter Hilfsbewegung benötigen, ist das FSSB Beta i Modul die richtige Wahl zu einem niedrigeren Preis als die vollständige Alpha-Serien-Hardware.

Eigenständige Stromversorgung — Standortflexibilität

Der eingebaute Gleichrichter und die DC-Bus-Kondensatorbank des A06B-6130-H002 wandeln die eingehende 240V AC-Versorgung direkt in den internen DC-Bus des Antriebs um, ohne dass ein separates PSM (Power Supply Module) wie bei der Alpha-Serien-SVM-Architektur erforderlich ist.

Dies ist sowohl ein Kostenvorteil (kein PSM für eine Beta i Installation erforderlich) als auch ein Layoutvorteil — das Modul kann an jedem Ort installiert werden, an dem 240V AC verfügbar sind, und ist über eine einzige Glasfaserleitung mit der CNC verbunden.

Bei Werkzeugmaschineninstallationen bedeutet dies, dass ein Antrieb für einen vierten Drehzahl-Tisch in einem kompakten Satelliten-Gehäuse in der Nähe des Drehzahl-Tisch-Mechanismus montiert werden kann, wobei nur das Glasfaserkabel zum Haupt-CNC-Schrank zurückgeführt wird.

Der Maschinenbauer vermeidet die Verlegung eines schweren DC-Bus-Kabels vom Hauptschrank zum entfernten Achsenstandort, was das Verdrahtungsdesign der Maschine vereinfacht und die Installationszeit reduziert.

Die eigenständige Stromversorgung bedeutet auch, dass der A06B-6130-H002 eine eigene Fehlerisolation hat — ein DC-Bus-Fehler im Beta i Modul beeinträchtigt nicht die Stromversorgung des Hauptantriebs-Stacks und unterbricht nicht die primären Maschinenachsen.

FAQ

F1: Was ist der grundlegende Unterschied zwischen A06B-6130-H002 (FSSB) und A06B-6132-H002 (I/O Link)?

Beide Module sind physisch das BSVM1-20i mit identischen Leistungsdaten — 8A Eingang, 6,8A Ausgang, 240VAC.

Der Unterschied liegt ausschließlich in der Kommunikationsschnittstelle. Die H002 der 6130er Serie verwendet FSSB Glasfaser und wird als vollständige CNC-Achse angeschlossen, die an interpolierten Bearbeitungsbewegungen teilnehmen kann.

Die H002 der 6132er Serie verwendet I/O Link und fungiert als Hilfsachse, die über die PMM-Funktion mit M-Code-gesteuerten Positionierbefehlen verwaltet wird.

Die Wahl zwischen beiden hängt davon ab, ob die Achse volle CNC-Interpolationsfähigkeit benötigt (wählen Sie FSSB) oder einfachere Hilfspositionierung (wählen Sie I/O Link).

F2: Welches Glasfaserkabel verbindet den A06B-6130-H002 mit der CNC?

Das FSSB Glasfaserkabel verwendet Fanucs Standard-Kunststoff-Glasfaser-Schnittstelle — der gleiche physische Fasertyp, der zum Anschluss von Alpha-Serien-SVM-Modulen verwendet wird.

Das Kabel ist typischerweise Fanuc Teilenummer A66L-6001-0023 oder ein gleichwertiges Kunststoff-Glasfaserkabel mit dem proprietären Stecker an jedem Ende.

Das Kabel wird vom FSSB-Anschlussport der CNC (oder dem letzten Antrieb in der Ringkette) zum FSSB-Eingangsanschluss des A06B-6130-H002 geführt. Die maximal zulässige Kabellänge hängt von der Glasfaser-Spezifikation ab — konsultieren Sie das Fanuc Anschluss-Handbuch für die spezifische verwendete 0i-Serien-Steuerung.

F3: Benötigt der A06B-6130-H002 eine Parameterladung, bevor er funktioniert, wie der I/O Link BSVM1-20i?

Ja. Wie alle Beta i Servo-Module benötigt der A06B-6130-H002 die motorspezifischen Servo-Parameter, die von der CNC geladen werden müssen, bevor die Achse läuft.

Das Verfahren zur Parameterladung für die FSSB-Variante verwendet die Standard-Servo-Parameter-Initialisierungssequenz der CNC — das gleiche Verfahren, das für Alpha-Serien-Achsen verwendet wird.

Das bedeutet, dass das Ersatzmodul Servo-Alarmbedingungen anzeigt und Bewegungsbefehle verweigert, bis die korrekten Motorparameter (Motormodell, Encoder-Typ, Schleifenverstärkungen usw.) geladen und gespeichert sind.

F4: Die Alarm-Anzeige am A06B-6130-H002 ist eine einfache LED — wie wird der Fehler identifiziert?

Das BSVM1-20i verwendet eine einfache LED-Anzeige anstelle einer numerischen Anzeige. Wenn ein Alarm auftritt, leuchtet die LED auf. Der spezifische Alarmcode muss von der Alarm-Anzeige der CNC oder den Servo-Diagnosebildschirmen der CNC abgelesen werden — die LED des Antriebs allein identifiziert nicht die Fehlertyp.

Bei der 0i-MC/MD-Steuerung erscheint die Servo-Alarmnummer auf dem Bedienfeld-Display und wird im Alarmverlauf der CNC protokolliert.

Dies ist die maßgebliche Fehlerquelle — verwenden Sie die Alarmnummer von der CNC, um die Fehlerkategorie nachzuschlagen und das entsprechende Diagnoseverfahren zu befolgen.

F5: Kann der A06B-6130-H002 repariert werden, oder ist ein Austausch die einzig praktikable Option?

Eine Reparatur ist technisch möglich, aber durch die Verfügbarkeit von Komponenten begrenzt. Die 50A Transistormodule und der interne Lüfter sind als Service-Teile erhältlich; die Batterie (für die Absolutwert-Encoder-Sicherung) ist ein Standard-Verbrauchsmaterial.

Die Steuerkarte A20B-2101-005x und die Verdrahtungsplatine A20B-2101-0091 werden jedoch nicht separat vom Modul verkauft — wenn diese Platinen beschädigt sind, ist der einzige praktikable Weg der Modulaustausch.

Die meisten Serviceanbieter bieten daher den A06B-6130-H002 als Austauschservice an: Das ausgefallene Modul des Kunden wird bewertet, Standard-Verbrauchsmaterialien werden ersetzt und getestet, und das überholte Modul wird mit Garantie zurückgegeben oder aus dem Austauschbestand geliefert.
