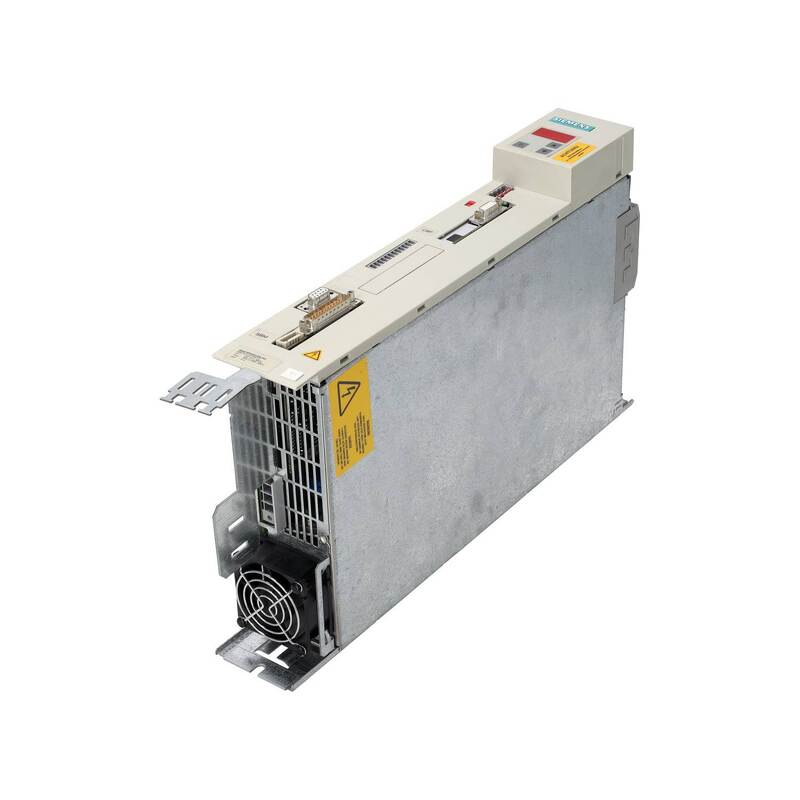

Siemens 6SE7014-0TP70 | SIMOVERT MASTERDRIVES MC Performance 2 — 1,5 kW Kompakt Plus DC-AC-Umrichter

Teilenummer: 6SE7014-0TP70

Hersteller: Siemens AG (Deutschland)

Produkttyp: DC-AC-Umrichter — Kompakt Plus Einheit

Produktfamilie: SIMOVERT MASTERDRIVES Motion Control Performance 2

Übersicht

Der 6SE7014-0TP70 ist ein 1,5 kW DC-AC-Umrichter aus der SIMOVERT MASTERDRIVES Motion Control (MC) Performance 2-Familie von Siemens. Er arbeitet mit einem gemeinsamen DC-Bus von 510–650 V DC — gespeist von einem gemeinsamen Gleichrichter — und liefert eine gesteuerte dreiphasige AC-Ausgabe für die Servoachsenregelung. Performance 2 bedeutet volle Motion-Control-Fähigkeit: Positionsregelung, elektronische Getriebeübersetzung und dynamische Vektorregelung.

Dies ist eine reine DC-Eingangseinheit. Sie verfügt über keinen vorgeschalteten Gleichrichter. Sie wird nebeneinander mit anderen Kompakt Plus-Umrichtern auf einem gemeinsamen DC-Bus montiert, eine Standardarchitektur für Mehrachsen-Werkzeugmaschinen und Verpackungslinien.

Z-Suffix-Varianten (z. B. 6SE7014-0TP70-Z C33+G91+K80) enthalten werkseitig installierte Optionen wie Resolver-Feedback-Karten, PROFIBUS und sicheres Stoppen. Bestätigen Sie die erforderlichen Optionen bei der Beschaffung.

Wichtige Spezifikationen

FAQ

F1: Wenn dieser Achsantrieb ausfällt, wird dann der gemeinsame DC-Bus abgeschaltet?

Nein. Einzelne Umrichterfehler lösen nur die entsprechende Achse aus. Der gemeinsame Gleichrichter und andere Achsen laufen normal weiter.

F2: Benötigt ein Ersatzgerät 6SE7014-0TP70 eine vollständige Wiederinbetriebnahme?

Ohne Parameter-Backup ja — Motordaten und Regelverstärkungen müssen neu eingegeben werden. Mit einer DriveMonitor-Sicherungsdatei von der Originaleinheit kann der Parametersatz wiederhergestellt werden und der Antrieb ist in wenigen Minuten betriebsbereit.

F3: Was ist das aktuelle Siemens-Äquivalent für Neuinstallationen?

SINAMICS S120 Booksize-Motor Module erfüllen die gleiche Funktion an einem gemeinsamen DC-Bus. Die Migration erfordert eine vollständige Neukonstruktion des Systems — Hardware, Verkabelung und Parametrierung unterscheiden sich alle.

F4: Der Antrieb löst F028 zu Beginn jeder Positionierbewegung aus. Was sollte zuerst überprüft werden?

Überprüfen Sie, ob der Parameter P102 (Nennstrom des Motors) mit dem Typenschild des Motors übereinstimmt. Eine zu niedrig eingestellte Strombegrenzung führt dazu, dass der Antrieb während der Beschleunigung blockiert und F028 auslöst.

F5: Kann ein 4 kW Kompakt Plus-Umrichter diese 1,5 kW-Einheit am selben Motor ersetzen?

Grundsätzlich ja — der Umrichter wird durch Parametrierung auf den Nennstrom des Motors herabgesetzt. Bestätigen Sie, dass die höher bewertete Einheit physisch in die Montageposition passt und dass der DC-Bus über ausreichende Kapazität für seinen Spitzenstrom verfügt.
