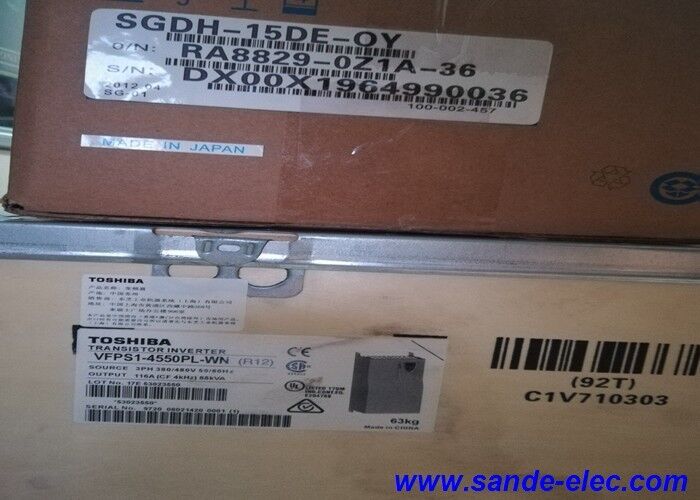

Toshiba Variable Frequency Inverter Transistor Antrieb VFPS1-4550PL-WN

VFPS1-4550PL-WN. Toshiba TOSVERT VF-PS1 Wechselrichter 55kW / 116A / 400V 3-Phase / Ventilator und Pumpenantrieb / STO / C3 EMC

TOSVERT VF-PS1 Toshibas Ventilator- und Pumpenantriebsplattform

Der VFPS1-4550PL-WN stammt aus der Toshiba-Serie TOSVERT VF-PS1 ein variabler Frequenzantriebsbereich, der speziell für Lüfter- und Pumpenanwendungen im gesamten industriellen Leistungsspektrum von 0 entwickelt wurde.75 kW bis 630 kWDer VF-PS1 ist nach den Betriebsmerkmalen von Zentrifugalventilatoren und Pumpen konzipiert.mit integrierten Steuerungsalgorithmen und Energieoptimierungsfunktionen, die speziell für variable Drehmomentlasten entwickelt wurden.

Bei 55 kW (116 A, 400 V dreiphasig) bedient der VFPS1-4550PL-WN die größeren Lüfter- und Pumpenantriebe in Industrie- und GewerbeanlagenProzesspumpen mit hohem Prozesskopf, und industrielle Kompressorantriebe.

Schlüsselmerkmale

55kW Ventilator und Pumpenantrieb

Bei 55 kW sind die potenziellen Energieeinsparungen durch die variable Drehzahlregelung von Lüfter- und Pumpenbelastungen erheblich:

Das Gesetz der Lüfter die kubische Beziehung:Ein 55 kW-Ventilator, der mit 80% der Vollgeschwindigkeit fährt, verbraucht nur 51% der Vollgeschwindigkeitsleistung, ungefähr 28 kW statt 55 kW. Bei 60% der Vollgeschwindigkeit verbraucht ein 55 kW-Ventilator nur 51% der VollgeschwindigkeitsleistungStromverbrauch sinkt auf 22% bei voller Belastung unter 12 kW von demselben 55 kW Motor.

Einsparungsskala bei 55 kW:Bei einem Betrieb mit einer Durchschnittsdrehzahl von 70% reduziert der VF-PS1 den jährlichen Energieverbrauch um etwa 66% im Vergleich zum Betrieb mit Festdrehzahl mit Dämpfer- oder Ventilsteuerung.Bei industriellen EnergieverbrauchsratenDie Einsparungen bei einem 55 kW-Antrieb im Dauerbetrieb bedeuten eine erhebliche jährliche Kostensenkung ¢ mit Rückzahlungsfristen von oft weniger als zwei Jahren.

The VFPS1-4550PL-WN's VF-PS1 firmware implements energy optimisation algorithms that go beyond simple speed reduction — actively minimising motor flux for any given load condition to reduce total system losses further.

Anwendungsszenarien

Großkühlturmventilatorantrieb:Ein Rechenzentrum oder ein Kühlturm für industrielle Prozesse verwendet einen 55 kW-Axialventilator zur Wärmeabstoßung.VFPS1-4550PL-WN bietet eine variable Drehzahlregelung, die an den Kühlbedarf angepasst ist , wodurch der Energieverbrauch auf weniger als 35% der Volllast reduziert wird.

Prozesspumpenantrieb mit hohem Prozesskopf:Die Hochkopf-Zentrifugalpumpe einer chemischen Prozessanlage erfordert eine variable Durchflussfrequenzregelung.Ersatz eines ineffizienten Druckregelventilbetriebs durch eine energieeffiziente Drehzahlregelung.

Häufig gestellte Fragen

F1: Wie unterscheidet sich die VF-PS1-Serie von Toshibas VFAS1-Serie für allgemeine Zwecke?

Der VF-PS1 ist der spezielle Ventilator- und Pumpenantrieb von Toshiba, der für Lasten mit variablem Drehmoment (Quadratgesetz) mit Energieoptimierungsalgorithmen, Voreinstellungen für Pumpen und Ventilatoren optimiert wurde.und Funktionen wie PID-Steuerung für Druck-/Durchflussregelung und automatischer EnergiesparmodusDer VFAS1 ist der Allzweckantrieb von Toshiba, der sowohl festes als auch variables Drehmoment abdeckt, ohne die anwendungsspezifische Optimierung des VF-PS1.Die VF-PS1 ist die geeignete Wahl.; für Last mit konstantem Drehmoment wie Fördergeräte und Maschinentriebwerke wird der VFAS1 verwendet.

F2: Was bedeutet die C3-EMV-Klassifizierung für eine Anlage mit VFPS1-4550PL-WN?

C3 (Category 3) in EN 61800-3 defines the drive as suitable for use in industrial environments — the second environment (industrial low-voltage supply not connected to residential areas) with unrestricted distributionC3-Grenzwerte gelten für geleitete und ausgestrahlte Emissionen, wenn der Antrieb mit den empfohlenen Kabellängen und Verfahren installiert wird.Für Anlagen in Wohngebieten oder gemischten Wohn-/Industriegebieten (Anforderungen der Kategorie C1 oder C2), kann eine zusätzliche externe EMV-Filterung erforderlich sein.

F3: Welche PID-Steuerungsmöglichkeiten bietet der VF-PS1 für die Regulierung von Pumpe und Ventilator?

Der TOSVERT VF-PS1 verfügt über einen eingebauten PID-Steuergerät zur direkten Regulierung von Prozessvariablen ∼ Druck, Durchfluss, Temperatur oder Niveau in geschlossenem Kreislauf.Ein Feedbacksignal von 420mA oder 010V von einem Prozesssensor wird mit dem analogen Eingang des Antriebs verbundenDer PID-Algorithmus passt die Drehzahl des Motors automatisch an, um den programmierten Setpoint zu halten.Dies eliminiert die Notwendigkeit einer externen SPS oder Prozesssteuerung für die single-loop-geschwindigkeitsbasierte Prozesssteuerung in den meisten Pumpen- und Lüfteranwendungen.

F4: Welche Mindestlänge von Motorkabeln ist für VFPS1-4550PL-WN bei 55 kW empfohlen?

Bei einer Leistung von 55 kW erzeugt die Kapazität des Motorkabels eine reflektierte Wellenüberspannung an den Motorterminen aus dem PWM-Schalter des Antriebs. Toshiba recommends using motor cables appropriate for the drive's output voltage and carrier frequency — typically maintaining cable length within the VF-PS1 specification limits or using an output reactor (dv/dt filter or sine filter) for longer cable runsBestätigen Sie die maximal empfohlene ungefilterte Kabellänge aus dem VF-PS1-Installationshandbuch und vergleichen Sie sie mit der tatsächlichen Installationslänge.

F5: Unterstützt VFPS1-4550PL-WN die Steuerung der mehrfachen Pumpenstage?

Ja die Toshiba VF-PS1 unterstützt Multi-Pump-Betriebsmodus,einschließlich der Kaskadensteuerung, bei der der Wechselrichter eine Pumpe mit variabler Drehzahl steuert und zusätzliche Pumpen mit fester Drehzahl je nach Anforderung des Systems ein- und ausschaltet. This system mode maintains efficient operation across a wide flow range by running the VFD-controlled pump at optimal speed while adding or removing constant-speed pumps as total flow demand rises or falls.
