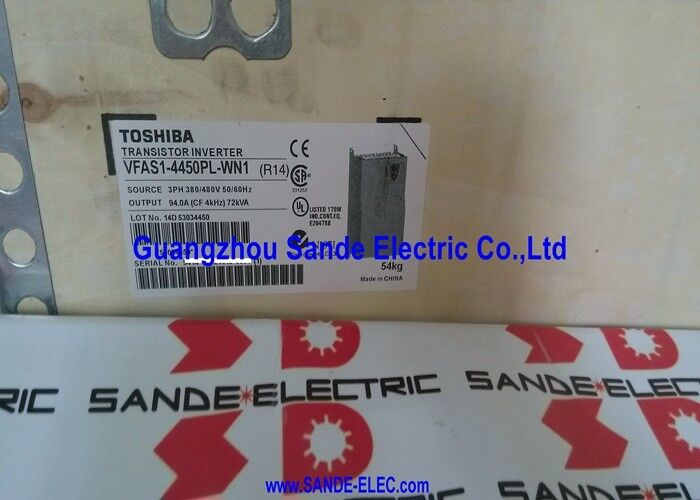

Der Inverter VFAS1-4450PL-WN1 VFAS1-4450PL-WN1 ((R14) VFAS14450PLWN1

VFAS1-4450PL-WN1 | Toshiba TOSVERT VF-AS1 Wechselrichter – 45 kW / 60 PS / 94 A / 380–480 V 3-phasig / sensorloser Vektor / PM-Motor

VF-AS1 mit 45 kW – Allzweck-Industrieantrieb

Der VFAS1-4450PL-WN1 gehört zur Allzweck-Umrichterserie TOSVERT VF-AS1 von Toshiba und deckt Anwendungen mit konstantem und variablem Drehmoment im gesamten Bereich der industriellen Motorsteuerung ab. Mit 45 kW (94 A) versorgt es schwere Förderbänder, Kompressoren, Werkzeugmaschinenspindeln, große Ventilatoren und Prozesspumpen.

Wichtige Spezifikationen

Sensorloser Vektor – Leistung ohne Encoder

Bei 45 kW ist die Lücke zwischen V/Hz und dem sensorlosen Vektor im Betrieb deutlich zu spüren:

Nenndrehmoment bei niedriger Drehzahl:V/Hz hat unter Volllast Probleme unter 10 Hz. Der sensorlose Vektor liefert ein Nenndrehmoment unter 5 Hz und ermöglicht so zuverlässige Starts unter Last und präzisen Betrieb bei langsamer Drehzahl.

Geschwindigkeitsregulierung:Die V/Hz-Geschwindigkeit sinkt, wenn die Last zunimmt. Der sensorlose Vektor gleicht den Schlupf kontinuierlich aus und hält die vorgegebene Geschwindigkeit unabhängig von Lastschwankungen.

Effizienz:Ein optimaler Fluss bei jeder Last reduziert Eisenverluste im Vergleich zur V/Hz-Übererregung bei Teillast.

380–480-V-Eingang – weltweite Abdeckung

Ein einzelner VFAS1-4450PL-WN1 wird ohne Neukonfiguration mit 380–400 V Wechselstrom (Europa, Asien, Ozeanien) und 460–480 V Wechselstrom (Nordamerika) betrieben – der Weitbereichsgleichrichter verarbeitet die gesamte Eingangsspanne automatisch.

Anwendungsszenarien

45 kW schweres Förderband:Beladener Bandförderer mit variablem Produktgewicht erfordert kontrollierten Rampenstart und Geschwindigkeitshaltefunktion. Der sensorlose Vektor sorgt für eine stabile Geschwindigkeit über den gesamten Lastbereich.

Kompressor mit variabler Drehzahl:Der 45-kW-Schraubenkompressor erfordert eine Drehzahlanpassung an den Druckluftbedarf, wodurch ein Ein-/Ausschalten entfällt und der Spitzenenergieverbrauch reduziert wird.

FAQ

F1: Was ist der praktische Unterschied zwischen V/Hz und sensorlosem Vektor bei 45 kW?

Der sensorlose Vektor hält das Nenndrehmoment unter 5 Hz und hält die Drehzahl bei wechselnder Last. V/Hz eignet sich für einfache Mehrmotorenantriebe; Der sensorlose Vektor ist die bessere Wahl für Einzelmotor-Präzisionsanwendungen.

F2: Wie unterscheidet sich die Steuerung des PM-Motors von der Steuerung des Induktionsmotors bei diesem Antrieb?

Die PM-Steuerung regelt den Statorstromwinkel relativ zum festen Permanentmagnet-Rotorfluss. Motorspezifische Daten (Nenndrehzahl, Pole, Gegen-EMK) müssen bei der Inbetriebnahme in die Antriebsparameter eingetragen werden.

F3: Welche Ausgangsstromreduzierung gilt oberhalb einer Umgebungstemperatur von 40 °C?

Nennwert 94 A gilt bei 40 °C. Darüber hinaus reduzieren Sie die Leistung um ca. 1–2 % pro °C bis maximal 50 °C. Bestätigen Sie die genaue Kurve aus dem VF-AS1-Installationshandbuch.

F4: Welche Bremsoptionen sind bei 45 kW verfügbar?

Ein externer Bremswiderstand an den Zwischenkreisklemmen übernimmt die dynamische Bremsung. Für die Energierückspeisung ins Netz ist eine separate Rückspeiseeinheit erforderlich. Überprüfen Sie anhand der Bestelldaten von Toshiba, ob diese Variante über einen integrierten DB-Transistor verfügt.

F5: Unterstützt VFAS1-4450PL-WN1 eine Encoder-basierte Drehzahlregelung mit geschlossenem Regelkreis?

Ja, über eine optionale Encoder-Schnittstellenkarte im VF-AS1-Optionssteckplatz – zusätzliche Geschwindigkeitsgenauigkeit von ±0,01 % für die Wickel- und Spannungssteuerung. Der Basisantrieb läuft sensorlos.
