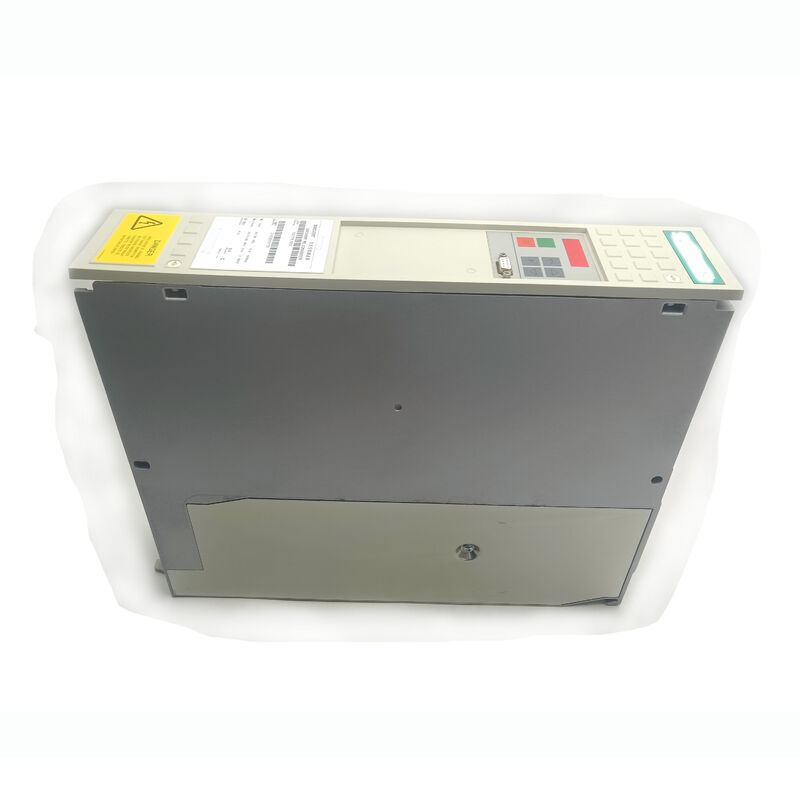

6SE7016-1EA51 | Siemens SIMOVERT Masterdrives VC AC Compact Converter – 380–480 V AC / 2,2 kW / 6,1 A / 51-Revisions-Hardware

6SE7016-1EA51 und 6SE7016-1EA61 – Frühere und spätere Revisionen

Der 6SE7016-1EA51 ist die frühere Revisionsvariante des AC-AC-Kompaktwandlers 6SE7016-1EA61. Bei beiden handelt es sich um SIMOVERT MASTERDRIVES VC Vektorregelungs-Kompaktgeräte mit 380–480 V AC-Eingang bei 2,2 kW / 6,1 A. Das Revisionssuffix unterscheidet ihre Hardwaregenerationen:

Die Revision „51“ stellt eine frühere SIMOVERT MASTERDRIVES-Produktionsgeneration dar. Die elektrische Leistung – Nennleistung, Strom, Spannungsbereich und Steuerfähigkeit – ist zwischen den Revisionen 51 und 61 konsistent. Hardware-Unterschiede gibt es bei jeder Kompakteinheit.

Wichtige Spezifikationen

Eigenständiger AC-AC-Betrieb

Wie der 6SE7016-1EA61 ist der 6SE7016-1EA51 ein AC-AC-Wandler – er wird direkt an eine 380–480 V AC-Netzversorgung angeschlossen und verfügt über eigene interne Gleichrichter- und Wechselrichterstufen. Es ist kein externes DC-Bus-Versorgungsmodul erforderlich.

Diese eigenständige AC-AC-Konfiguration ist der Hauptvorteil der 6SE7016-1EA-Serie gegenüber der DC-AC-1TA-Serie für Einzelantriebsanwendungen:

Einfacheres Systemdesign:Ein Antrieb, ein Netzanschluss, ein Motorkabel. Kein gemeinsamer DC-Bus, der dimensioniert, installiert oder in Betrieb genommen werden muss.

Unabhängiger Betrieb:Jede Kompakteinheit der 1EA-Serie arbeitet unabhängig – ein Fehler in einem Antrieb hat keine Auswirkungen auf andere Antriebe in der Anlage.

Anwendungsszenarien

Gleichwertiger Austausch in einer älteren Maschine:Bei einer Produktionsmaschine mit Original-SIMOVERT-Kompaktumrichtern der Revision 51 kommt es zu einem Antriebsfehler. Der 6SE7016-1EA51 bietet einen auf die Hardware abgestimmten Ersatz – wobei die Konsistenz mit der Hardwaregeneration der vorhandenen Installation gewahrt bleibt.

Geplanter Wartungsersatz:Eine Einrichtung, die SIMOVERT MASTERDRIVES VC-Geräte aus der früheren Produktionsära wartet, hält 6SE7016-1EA51-Einheiten im Regal, um eine sofortige Fehlerbeseitigung zu ermöglichen, ohne auf Beschaffungsvorlaufzeiten warten zu müssen.

FAQ

F1: Kann 6SE7016-1EA51 (51-Revision) durch 6SE7016-1EA61 (61-Revision) ersetzt werden?

Elektrisch ja – beide haben den gleichen 380–480 V AC-Eingang, 2,2 kW, 6,1 A Spezifikation. In den meisten Installationen ist die Version 61 ein einfacher elektrischer Ersatz für die Version 51. Überprüfen Sie vor dem Austausch die Kompatibilität der Optionskarten, wenn Optionskarten (PROFIBUS, Encoder, Technologiekarten) installiert sind. Bestätigen Sie vor der Übertragung anhand der SIMOVERT MASTERDRIVES-Dokumentation, dass die spezifischen Optionskartenversionen mit der Hardware der Version 61 kompatibel sind.

F2: Wie unterscheidet sich der AC-AC 6SE7016-1EA51 vom DC-AC 6SE7016-1TA51?

Der 1EA51 verfügt über einen eigenen internen Gleichrichter – er wird direkt an eine 380–480-V-Wechselstrom-Netzversorgung angeschlossen und arbeitet als eigenständiger Antrieb. Der 1TA51 verfügt über keinen internen Gleichrichter und erfordert einen bereits vorhandenen 510–650 V DC-Bus von einem SIMOVERT-Einspeisemodul. Die „EA“ und „TA“ in der Teilenummer geben die Eingangsspannungsklasse an: EA = AC-Netzeingang (380–480 V AC), TA = DC-Bus-Eingang (510–650 V DC).

F3: Wie lauten die VT- und CT-Stromnennwerte für 6SE7016-1EA51?

Wie das Äquivalent der 61. Revision bietet der 6SE7016-1EA51 zwei Überlastwerte: VT (Variables Drehmoment) bei nominal 6,1 A – unterstützt 136 % Überlast für 1 Minute; CT (Konstantes Drehmoment) bei leicht reduziertem Strom – unterstützt 150 % Überlast für 1 Minute. Diese Nennwerte werden durch die P-Parameterkonfiguration des Antriebs (Parameter P072 oder gleichwertig) so eingestellt, dass sie dem Drehmomentprofil der Anwendung entsprechen.

F4: Welche Sicherheitsvorkehrungen gelten beim Austausch von 6SE7016-1EA51?

Trennen und verriegeln Sie das 3-Phasen-Netz. Die internen Kondensatoren des 1EA51 behalten nach der Netztrennung gefährliche Spannung – warten Sie die Entladezeit gemäß der SIMOVERT MASTERDRIVES-Wartungsdokumentation ab und stellen Sie sicher, dass die Gleichspannung an den Kondensatoren unter 50 V liegt, bevor Sie sie in Betrieb nehmen. Behandeln Sie das Kompaktgerät mit den üblichen industriellen ESD-Vorsichtsmaßnahmen.
