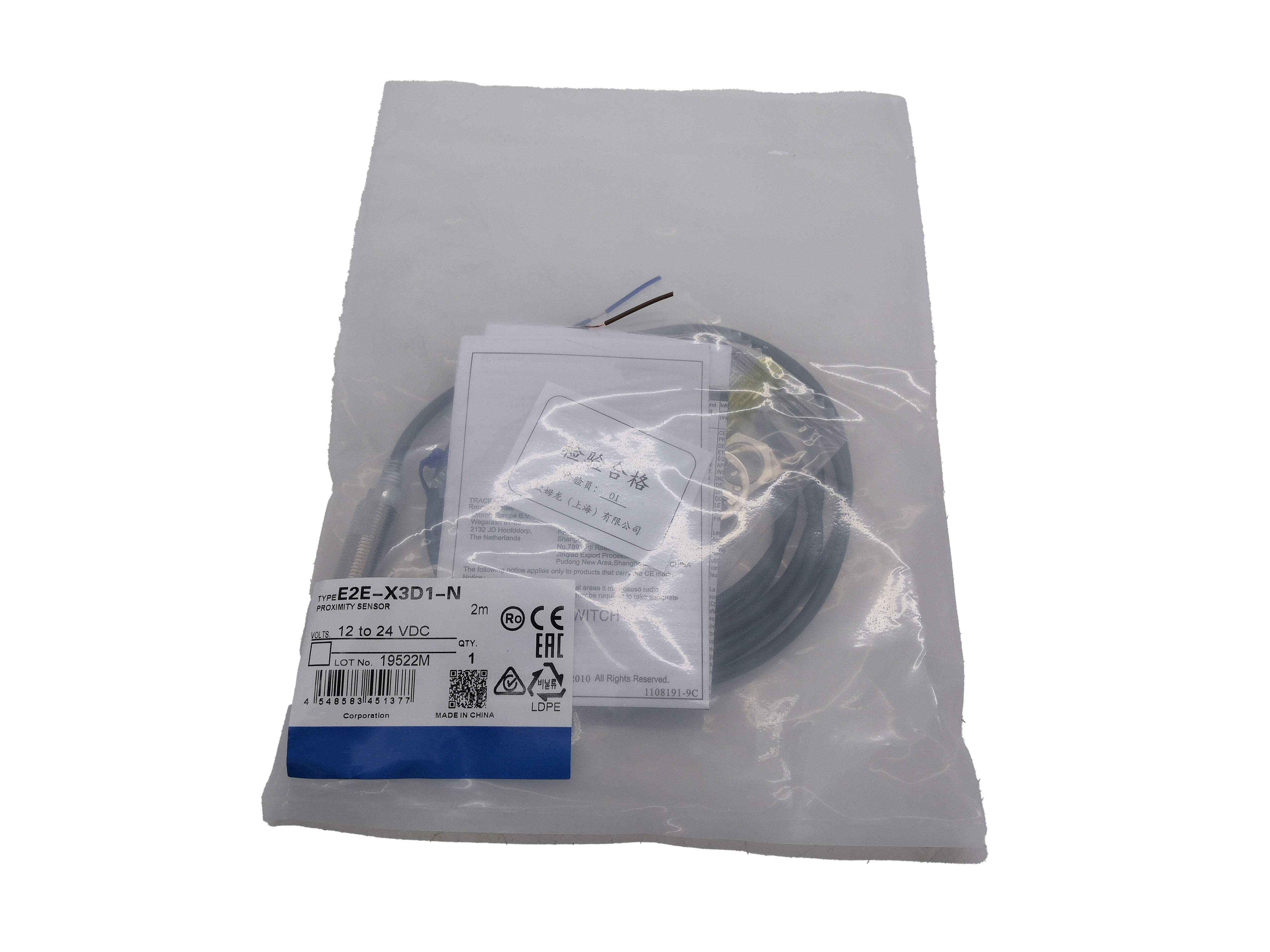

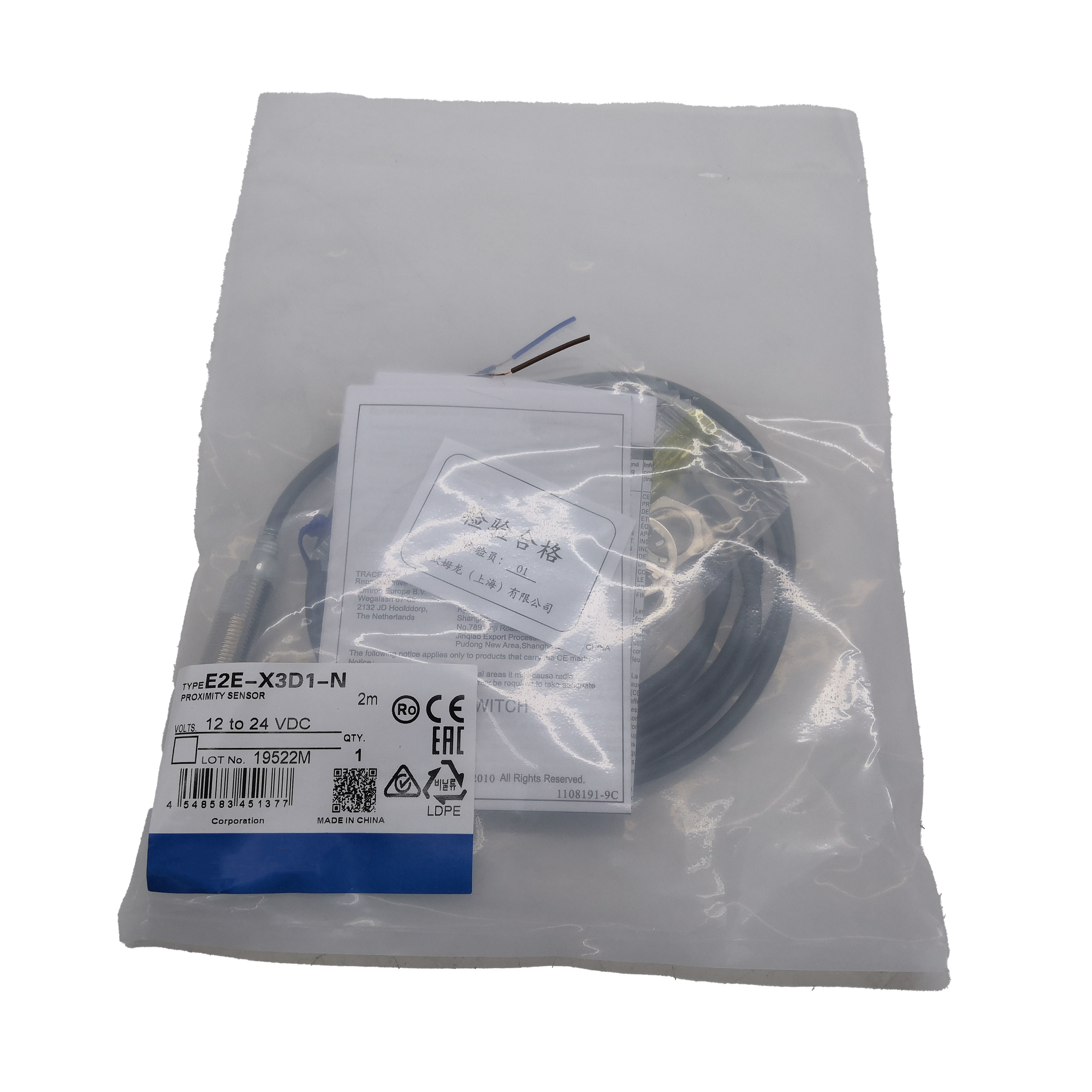

Omron E2E-X3D1-N Induktivnähe-Sensor
Marke:Der Name: Omron
Reihe:E2E
Teilnummer:E2E-X3D1-N / E2EX3D1N
Zustand:Neue Schiffe kostenlos
Zuverlässige Leistung für die industrielle Automatisierung
Der Induktionsnähe-Sensor von Omron E2E-X3D1-N ist jahrzehntelang in industriellen Umgebungen bewährt.Schirm M12 zylindrischer Sensor deckt die meisten Metallerkennungsaufgaben über Werkzeugmaschinen, Automotive, Halbleiter, Lebensmittelverarbeitung und allgemeine Montageanwendungen weltweit.
Technische Spezifikation
| Parameter |
Wert |
| Körpergestaltung |
M12 zylindrischer, gewindeter Lauf |
| Erfassungsmethode |
Induktiv (kontaktlos, Wirbelstrom) |
| Nennwert für die Sensorentfernung |
3 mm |
| Einstellungsbereich |
mit einer Breite von nicht mehr als 20 mm |
| Ziel |
Standard: leichter Stahl (Fe 360), 12 × 12 × 1 mm |
| Schirmung |
Schirm (eingebettet / Spülhalter) |
| Ausgabekonfiguration |
Gleichstrom 2-Draht, Polaritätstyp |
| Ausgangsoperation |
NEIN Normal geöffnet |
| Versorgungsspannung |
10 bis 30 V Gleichspannung (nominale 12 bis 24 V Gleichspannung) |
| Aktueller Verbrauch |
13 mA max. |
| Laststrom |
3 bis 100 mA |
| Leckstrom |
0.8 mA max. |
| Restspannung |
3 V max. (bei 100 mA Belastung) |
| Schaltfrequenz |
1,000 Hz max. |
| Betriebstemperatur |
-25°C bis +70°C |
| Eintrittsschutz |
IP67 (IEC 60529), öldicht |
| Wohnungen |
mit einer Breite von nicht mehr als 30 mm |
| Zertifizierungen |
Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Verfahren gelten für die Verwendung von Stoffen, die in der Verpackung enthalten sind, und für andere Stoffe, die in der Verpackung enthalten sind. |
Vorteile eines geschützten Designs
Die abgeschirmte Konstruktion des E2E-X3D1-N fokussiert das elektromagnetische Feld vorwärts durch die Sensorfläche.die eine Fließmontage in metallischen Umgebungen ohne Störung durch die umliegenden Strukturen ermöglichtDies eliminiert die Anforderungen an die Freiraumgrenze und vereinfacht die Auslegung der Leuchte.
Einfachheit der Gleichspannung mit zwei Drähten
Das 2-Draht-Design fungiert als Festkörperschalter in Serie mit der Last und bietet direkte Kompatibilität mit Schaltkreisen, die ursprünglich für mechanische Schalter entwickelt wurden.Dies vereinfacht die Verkabelung und Wartung und gewährleistet gleichzeitig eine zuverlässige Leistung.
Industrielle Haltbarkeit
Mit IP67-Schutz, ölbeständiger Konstruktion und robustem Gehäuse, hält dieser Sensor anspruchsvollen industriellen Umgebungen stand, einschließlich Kühlmittelnebel, Schneidölspray,und regelmäßige Abwaschbedingungen.
Doppel-LED-Anzeiger
Grüner Einstellindikator für eine präzise Positionierung während der Installation und roter Betriebsindikator für die Echtzeitüberwachung des Ausgangsstatus.Beide LEDs bleiben nach der Installation für eine einfache Diagnose sichtbar.
Verfügbare Varianten
| Teilnummer |
Kabel/Anschluss |
Länge |
| E2E-X3D1-N 2M |
Vorverkabeltes, ölfestes PVC |
2 Meter |
| E2E-X3D1-N 5M |
Vorverkabeltes, ölfestes PVC |
5 Meter |
| E2E-X3D1-N 10M |
Vorverkabeltes, ölfestes PVC |
10 Meter |
| E2E-X3D1-M1G 2M |
M12 Schnellanschlussanschluss |
- Ich weiß. |
| E2E-X3D1-U 2M |
Vorverkabeltes, ölfestes PUR-Kabel |
2 Meter (flexibel/abrasionsbeständig) |
Häufig gestellte Fragen
Welcher ist der maximale Abstand zwischen zwei E2E-X3D1-N-Sensoren bei Montage mehrerer Einheiten?
Sensoren, die nebeneinander montiert sind, benötigen mindestens 30 mm Abstand zwischen den Mittellinien.
Was geschieht, wenn die Belastung die maximale Nennleistung von 100 mA übersteigt?
Für Anwendungen mit höherem Stromverlauf ist es empfehlenswert, mit dem Sensor eine Relais-Spule zu schalten, anstatt die Last direkt zu schalten.
Kann die E2E-X3D1-N mit einer 12V Gleichstromversorgung verwendet werden?
Ja, der Sensor arbeitet von 10 bis 30 V Gleichspannung und deckt sowohl 12 V als auch 24 V Nennspannungen ab.
Wie kann ich die korrekte Sensorposition während der Installation überprüfen?
Verwenden Sie die grüne Anzeige LED, legen Sie den Sensor auf halber Strecke zwischen den Punkten, an denen die LED ein- und ausgeschaltet wird, und befestigen Sie dann die Verriegelung.
Ist dieser Sensor kompatibel mit Festkörper-PLC-Eingabemodule?
Ja, der Sensor ist kompatibel mit Standard-Festkörper-diskreten Eingangsmodule von wichtigen PLC-Herstellern wie Siemens, Allen-Bradley, Mitsubishi und Omron.
