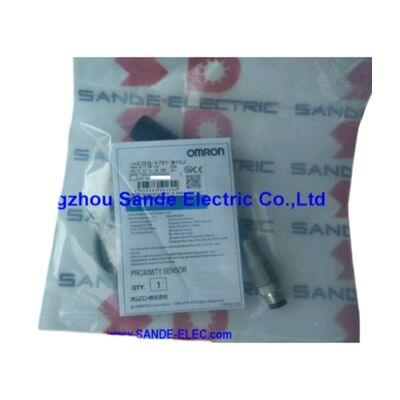

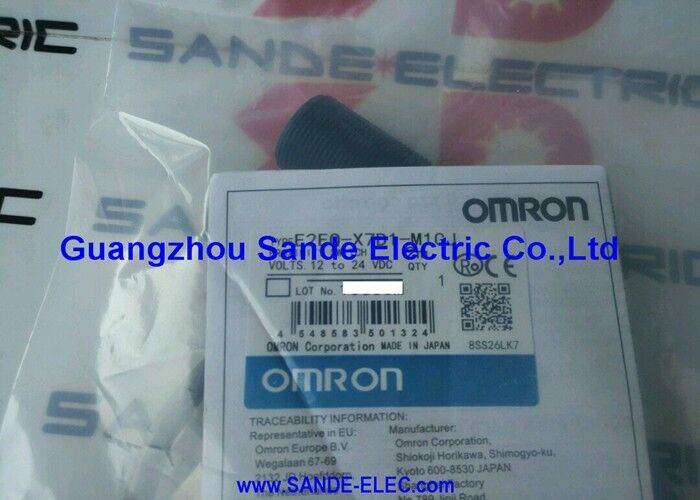

Omron E2EQ-X7D1-M1GJ | Spritzresistenter induktiver Näherungsschalter — M18 Fluorkunststoffbeschichtet, 7mm Schließer, DC 2-Draht, 500Hz, IP67, M12 Pigtail-Anschluss

Übersicht

Der Omron E2EQ-X7D1-M1GJ ist ein spritzwasserresistenter induktiver Näherungsschalter — die Variante der E2EQ-Serie des Standard-M18-E2E-Designs, die sich durch die Fluorkunststoffbeschichtung der Sensorfläche und des Gehäusekopfes auszeichnet. Diese Beschichtung ist der Grund für die Existenz dieses Sensors.

Bei robotergestützten und manuellen Lichtbogenschweißanwendungen landen heiße Metalltröpfchen, die aus dem Schmelzbad geschleudert werden, auf allem in mehreren Metern Entfernung vom Lichtbogen: Vorrichtungen, Werkzeugen, Verkabelungen und Sensoren. Auf einem herkömmlichen Sensor mit einer blanken Messing- oder Edelstahlfläche kühlen diese Tröpfchen ab und verfestigen sich, wodurch sie sich mit der Oberfläche verbinden.

Sobald die Schicht aus angesammeltem Spritzgut dick genug ist, stört sie das elektromagnetische Feld des Sensors und führt zu einem Detektionsfehler — oder der Prozess der Spritzgutentfernung zerkratzt die Sensorfläche und verändert den Abstand. Auf einer fluorkunststoffbeschichteten Oberfläche finden verfestigte Tröpfchen keinen Halt.

Die Antihaft-Eigenschaft der Beschichtung ermöglicht es, Spritzgut sauber abzuwischen oder abzuklopfen, wobei die darunter liegende Oberfläche unbeschädigt bleibt und die Detektionsleistung unverändert bleibt.

Der Sensor verfügt über alle Standard-E2E-Spezifikationen für die M18 7mm geschirmte Konfiguration: DC 2-Draht Schließer-Ausgang, 10–30V Betriebsspannungsbereich, 500Hz Schaltfrequenz, Dual-LED-Anzeigen und IP67 ölbeständige Abdichtung.

Der 0,3m Pigtail mit M12 IEC-Anschluss ist das Anschlussformat, das den Austausch des Sensors ermöglicht, ohne in die Maschinenverkabelung eingreifen zu müssen — trennen Sie den M12 am Pigtail-Ende, fädeln Sie den Ersatz in das Montageloch ein, schließen Sie ihn wieder an, fertig.

In Schweißzellen, in denen Sensoren durch Spritzgutansammlung nach einem Zeitplan verbraucht werden und die Austauschgeschwindigkeit die Zellverfügbarkeit beeinflusst, ist diese Anschlussanordnung ein praktisches Wartungsmerkmal.

Schlüsselspezifikationen

Fluorkunststoffbeschichtung — Das Spritzgutproblem gelöst im Material

Lichtbogenschweißen erzeugt Spritzgut, wenn geschmolzenes Metall aus dem Schmelzbad ausgestoßen wird — eine Folge von Lichtbogeninstabilität, falscher Drahtvorschubgeschwindigkeit oder der chemischen Zusammensetzung des Grundmetalls. Selbst bei optimierten Schweißprozessen ist eine gewisse Spritzgutproduktion unvermeidlich.

Die Frage für Maschinenkonstrukteure ist nicht, ob Spritzgut auf den Sensor fällt, sondern was passiert, wenn es das tut.

Fluorkunststoffpolymere (chemisch ähnlich wie PTFE) haben eine so geringe Oberflächenenergie, dass geschmolzene Metalltröpfchen die Oberfläche nicht benetzen können — sie kommen an, kühlen ab und haften auf der Beschichtung, ohne eine metallurgische oder mechanische Bindung einzugehen. Das Ergebnis ist Spritzgut, das abgebürstet wird, anstatt sich anzusammeln.

Omrons E2EQ-Serie wendet diese Beschichtung auf die Sensorfläche und die Nase des Sensorkörpers an — die Bereiche, die der Schweißzone zugewandt sind und während der Schweißzyklen dem höchsten Tröpfchenfluss ausgesetzt sind.

Standard-Näherungsschalter in Schweißumgebungen erfordern typischerweise eine tägliche oder schichtweise Spritzgutentfernung, um eine zuverlässige Erfassung aufrechtzuerhalten. Der E2EQ-X7D1-M1GJ verlängert dieses Intervall erheblich und reduziert sowohl die Wartungsbelastung als auch das Risiko von Beschädigungen der Sensorfläche während der Reinigung.

Er macht den Sensor nicht immun gegen starke, anhaltende Spritzgutansammlungen — bei extrem spritzgutintensiven Prozessen ist regelmäßiges leichtes Reinigen immer noch gute Praxis —, aber der Aufwand ist im Vergleich zu nicht beschichteten Alternativen drastisch reduziert.

M12 Pigtail-Anschluss — Schneller Austausch in Schweißzellen

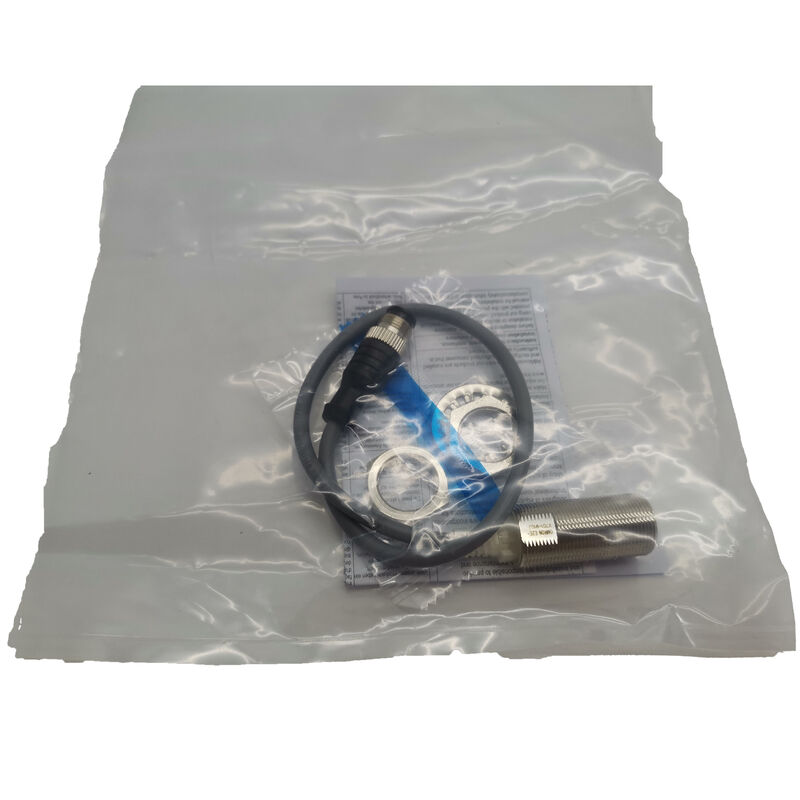

Das 0,3m Pigtail-Kabel tritt aus dem Sensorkörper aus und endet in einem M12 IEC-konformen Feldsteckverbinder. In der Maschine verläuft ein passendes M12-Kabel vom Schaltschrank oder Anschlusskasten und wird in diesen Stecker gesteckt.

Die Sensorinstallation besteht darin, den Sensor in sein Montageloch einzufädeln, mit der M12-Mutter zu sichern und den M12-Stecker anzuschließen — ein zweiminütiger Vorgang, der von einem Wartungstechniker ohne Elektrowerkzeuge oder Zugang zum Schaltschrank durchgeführt werden kann.

Wenn der Sensor schließlich ausgetauscht werden muss, kehrt sich der Vorgang in denselben zwei Minuten um.

Das feste Maschinenkabel bleibt an Ort und Stelle; nur die Sensor-Pigtail-Einheit wird ausgetauscht.

Dies ist wichtig in automatisierten Schweißzellen, in denen der Austausch eines ausgefallenen Sensors während des Schichtwechsels das Ziel ist und in denen der Zugang zu Anschlussleisten in einem verschlossenen elektrischen Gehäuse während eines Produktionsfensters nicht möglich ist.

Dual-LED-Anzeigen in einer Schweißumgebung

Die rote Ausgangs-LED und die grüne Bereichseinstell-LED am E2EQ-X7D1-M1GJ bieten die gleiche Inbetriebnahme- und Betriebsbestätigung wie andere E2E-Sensoren mit zwei Anzeigen.

In Schweißzellenumgebungen, in denen der Sensor typischerweise nahe an der Schweißvorrichtung montiert ist, ermöglicht die LED-Sichtbarkeit einem Techniker, der an der Zellentür steht, die korrekte Funktion des Sensors zu bestätigen, ohne die Zelle zu betreten oder einen SPS-Diagnosebildschirm zu überprüfen. Der EIN/AUS-Zustand der roten LED spiegelt jeden Zyklus des Schließens und Öffnens der Vorrichtung wider; ein fehlendes Aufleuchten zum erwarteten Zeitpunkt im Zyklus deutet auf ein Detektionsproblem hin, während die Zelle noch läuft.

FAQ

F1: Wie beeinflusst die Fluorkunststoffbeschichtung die Erfassungsdistanz des Sensors?

Die Fluorkunststoffbeschichtung wird als dünne Schicht über der Sensorfläche aufgetragen — ihre Dicke verändert die nominale Erfassungsdistanz von 7 mm nicht messbar.

Die Beschichtung ist bei den für die induktive Erschließungsschaltung verwendeten Frequenzen elektrisch transparent, sodass die Zielerfassungsleistung identisch mit der unbeschichteten E2E-X7D1-Variante ist.

Der Einstellabstand von 0–5,6 mm bleibt der gültige Installationsbereich. Es ist keine Anpassung des Erfassungsabstands erforderlich, wenn der E2EQ anstelle des Standard-E2E verwendet wird.

F2: Kann Spritzgutansammlung die Erfassungsfähigkeit des E2EQ-X7D1-M1GJ vollständig blockieren?

Eine dünne Schicht verfestigten Spritzguts auf einer Fluorkunststoffoberfläche beeinträchtigt die Erfassung nicht wesentlich, da: (a) Metallspritzgut das induktive Feld leitet und das Feld sogar leicht erweitern kann; und (b) die angesammelte Schicht lose haftet und mit einem leichten Wischen zwischen den Zyklen entfernt werden kann.

Sehr starke Ansammlungen über viele Zyklen ohne Reinigung können schließlich die Feldpenetration zum Ziel reduzieren — die grüne Bereichseinstell-LED, die während des Vorrichtungszyklus erlischt oder flackert, ist der praktische Indikator dafür, dass die Sensorfläche gereinigt werden muss.

F3: Ist der M12-Stecker am E2EQ-X7D1-M1GJ für die Schweißzellenumgebung geeignet?

Der M12-Stecker ist im gesteckten Zustand IP67-geschützt. In Schweißzellen sollte der Stecker vom direkten Spritzgutbereich ferngehalten werden — der 0,3m Pigtail bietet etwas Spielraum für die Verlegung, um dies zu erreichen.

Der Steckerbody ist typischerweise nicht fluorkunststoffbeschichtet, sodass starke Spritzgutansammlungen an einem exponierten Stecker im Laufe der Zeit zu einer Verschlechterung der Abdichtung führen können. Verlegen Sie den Pigtail so, dass der M12-Stecker hinter einer Abschirmung oder in einem geschützten Kabelkanal platziert wird, wo immer möglich.

F4: Was ist das Standard-Erfassungsobjekt für diesen Sensor und warum ist es kleiner als der M18-Gehäusedurchmesser?

Das Standard-Erfassungsobjekt (18 × 18 × 1 mm Eisenplatte) ist so definiert, dass es der effektiven Erfassungsfeldfläche des geschirmten M18-Sensors entspricht.

Das Erfassungsfeld projiziert sich von der Sensorfläche in einem Kegel, dessen effektiver Durchmesser im nominalen Erfassungsabstand (7 mm) etwa 18 mm beträgt — passend zu den Standard-Zielabmessungen. Kleinere Ziele ergeben proportional kürzere effektive Erfassungsabstände; größere Ziele ergeben Ergebnisse nahe den Nennwerten von 7 mm.

Testen Sie für Ziele, die kleiner als der Standard sind, den tatsächlichen Schaltpunkt in der Installation.

F5: Kann der E2EQ-X7D1-M1GJ den E2E-X7D1-M1GJ direkt in einer bestehenden Installation ersetzen?

Ja. Die E2EQ- und E2E-Varianten des X7D1-M1GJ teilen sich die gleichen M18 × 1mm Gehäuseabmessungen, den gleichen Erfassungsabstand, den gleichen DC 2-Draht Schließer-Ausgang, den gleichen M12 IEC-Anschluss-Pigtail, die gleiche 500Hz Frequenz und den gleichen IP67-Schutz. Der einzige physische Unterschied ist die Fluorkunststoffbeschichtung am E2EQ.

Es sind keine Anpassungen der Verkabelung, der SPS-Parameter oder des mechanischen Abstands erforderlich, wenn der eine durch den anderen ersetzt wird. Verwenden Sie den E2EQ in Schweißumgebungen; den E2E in Nicht-Schweißanwendungen, bei denen die Spritzwasserbeständigkeitsbeschichtung nicht erforderlich ist.
