| Herkunftsort | Japan |
| Markenname | MITSUBISHI |
| Zertifizierung | CE ROHS |
| Modellnummer | MR-J2S-200B |

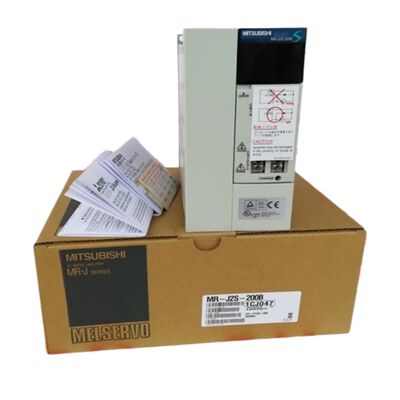

Der Mitsubishi MR-J2S-200B ist die 2kW SSCNET-Variante der MELSERVO J2S Servo-Verstärker-Familie — die Endung „-B“ kennzeichnet ihn als netzwerkbusgesteuertes Laufwerk im Gegensatz zur Variante „-A“ mit Puls-/Richtungs-Eingang.
Während der MR-J2S-200A Positionierungsbefehle als Impulspaket von einem eigenständigen Controller oder CNC empfängt, erhält der MR-J2S-200B seine Bewegungsbefehle digital über SSCNET, das Servo System Control NETwork, das die Motion-Controller der Mitsubishi Q-Serie und A-Serie mit ihren Servoachsen verbindet.
Dieser architektonische Unterschied bestimmt alles darüber, wie die B-Variante integriert und verwendet wird: Es ist ein Laufwerk, das als ein Knotenpunkt in einem Multi-Achsen-Bewegungsnetzwerk konzipiert ist, nicht als eigenständiger Einzelachsen-Controller.
Die SSCNET-Kommunikation ermöglicht es dem Motion-Controller, mehrere Achsen mit präziser zeitlicher Koordination zu synchronisieren.
Jeder MR-J2S-200B im Netzwerk empfängt seine Geschwindigkeits-/Drehmomentreferenzen im selben Moment — das serielle Netzwerk liefert Befehle gleichzeitig an alle angeschlossenen Verstärker mit der Netzwerk-Scanrate, was die enge Achsenkopplung ermöglicht, die für interpolierte Multi-Achsen-Bewegungen erforderlich ist.
Für Anwendungen wie Multi-Achsen-Gantry-Systeme, koordinierte Pick-and-Place-Maschinen oder Multi-Kopf-Druck- oder Schneidesysteme, bei denen die Achsensynchronisation die primäre Leistungsanforderung darstellt, ist die SSCNET-Architektur die natürliche Lösung, und der MR-J2S-200B ist der 2kW-Achsenverstärker für diese Designs.
Die Sinus-PWM / Stromregelmethode erzeugt die gleichmäßige, geräuscharme Motorleistung, die moderne Servo-Antriebe von früheren Trapez-PWM-Antrieben unterscheidet. Sinusförmige Kommutierung bedeutet, dass die Phasenströme des Motors einer glatten Sinuswelle folgen, die an den Winkel des Magnetfeldes des Rotors angepasst ist — das Ergebnis ist eine sehr geringe Drehmomentschwankung bei jeder Geschwindigkeit, was besonders wichtig ist in Anwendungen wie der präzisen Materialhandhabung, wo Drehmomentschwankungen als Geschwindigkeitsvariationen erscheinen würden, die im fertigen Produkt sichtbar sind.
Die Angabe der Geschwindigkeitsregelschleifenbandbreite von 550 Hz spiegelt wider, wie schnell der Antrieb auf Geschwindigkeitsstörungen reagieren kann — eine Reaktionszeit von 550 Hz bedeutet, dass der Antrieb einen Geschwindigkeitsfehler zehnmal schneller korrigieren kann als ein herkömmlicher Industrieantrieb, was eine präzise Positionierung angesichts realer Laststörungen ermöglicht.
| Parameter | Wert |
|---|---|
| Nennleistung | 2000W / 2kW |
| Nennstrom | 10,5A |
| Eingangsspannung | 200–230V AC (170–253V Toleranz) |
| Phase | Einphasig (2P) oder 3-phasig (3P) |
| Eingangsfrequenz | 50/60Hz (±5%) |
| Regelungsverfahren | Sinus-PWM / Stromregelung |
| Netzwerkschnittstelle | SSCNET über CN1A/CN1B |
| Dynamische Bremse | Integriert |
| Kühlung | Zwangslüftung |
| Geschwindigkeitsregelung | 550Hz oder höher |
| IP-Schutzart | IP00 |
| Betriebstemperatur | 0 bis +55°C |
| Gewicht | ~2,0 kg |
| Kompatible Motoren | HC-SFS152, HC-SFS202, HC-RFS153, HC-RFS103 |

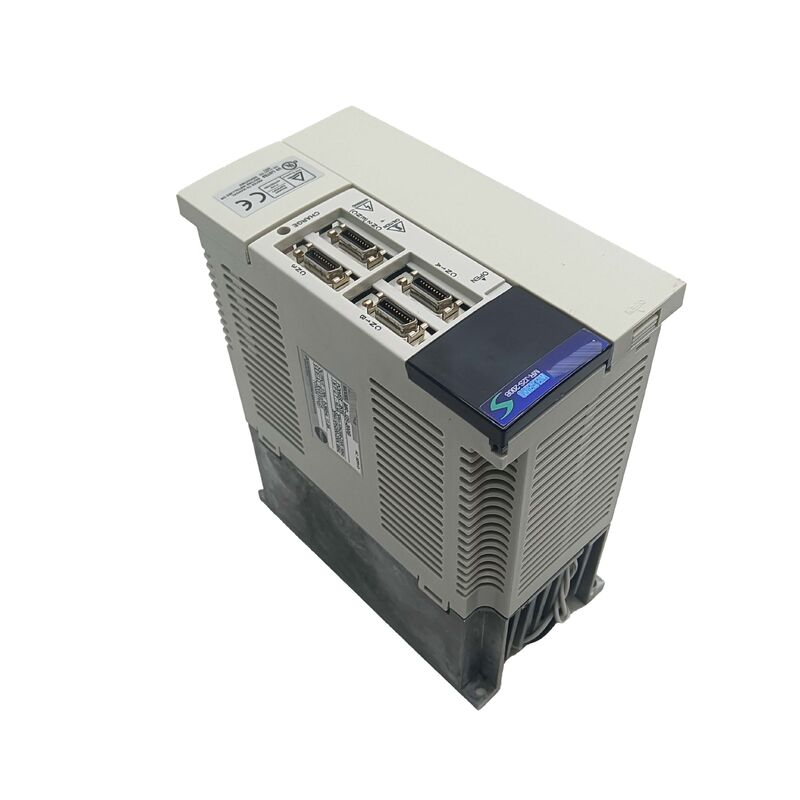

SSCNET ist das proprietäre Servo-Netzwerkprotokoll von Mitsubishi, und die CN1A- und CN1B-Anschlüsse des MR-J2S-200B sind die physischen Ein- und Ausgänge für diese Netzwerk-Kette.
Der Motion-Controller wird mit dem CN1A des ersten Verstärkers verbunden, und ein Kabel läuft vom CN1B dieses Verstärkers zum CN1A des nächsten Verstärkers, wodurch eine Daisy-Chain entsteht, die sich über viele Achsen erstrecken kann.
Die Position jedes Verstärkers in der Kette bestimmt seine Achsennummer, wie sie vom Controller gesehen wird.
Der wichtigste Leistungsvorteil von SSCNET ist, dass alle Verstärker im Netzwerk ihre Geschwindigkeitsbefehle synchron empfangen — der Controller sendet gleichzeitig an alle Achsen, anstatt sie sequenziell anzusprechen.
Diese zeitliche Synchronisation ist die Grundlage für eine reibungslose Multi-Achsen-Interpolation. Ohne sie würden die Achsenpositionen zeitlich auseinanderdriften, selbst wenn einzelne Achsen ihre befohlenen Profile perfekt verfolgen, da sich kleine Zeitunterschiede zwischen den Achsen zu Pfadfehlern summieren.
Bei synchroner Befehlsübermittlung erreicht der interpolierte Pfad des Controllers jede Achse gleichzeitig, und die resultierende mechanische Bewegung entspricht der befohlenen Trajektorie.
Die SSCNET-Implementierung in der MR-J2S-Serie überträgt auch Encoder-Feedbackdaten über dasselbe Netzwerk zurück an den Controller, wodurch separate Feedback-Verkabelung zwischen den Verstärkern und dem Motion-Controller entfällt.
Das 17-Bit-Absolutwert-Encoder-Signal des HC-SF-Motors fließt durch die Feedback-Verarbeitung des Verstärkers und auf das SSCNET-Netzwerk als digitale Positionsdaten, wo der Motion-Controller es für die Closed-Loop-Positionsberechnung liest.
Die integrierte dynamische Bremschaltung des MR-J2S-200B wird aktiviert, wenn das Servo-On-Signal (SON) des Verstärkers deaktiviert wird oder wenn eine Schutzabschaltung den Antrieb auslöst.
Die dynamische Bremse schaltet einen Widerstand direkt über die Motorphasen, wandelt die kinetische Energie des Motors in Wärme im Widerstand um und bringt den Motor schneller zum Stillstand als ein ungebremstes Auslaufen.
Dies unterscheidet sich von einer Haltebremse (einer elektromagnetischen mechanischen Bremse, die die Welle physisch blockiert) — die dynamische Bremse ist ein elektrischer Bremsmechanismus, der eine kontrollierte Verzögerung bietet, keine Feststellbremse.
In Not-Aus-Situationen sorgt die dynamische Bremse dafür, dass der Motor innerhalb des Verzögerungsbereichs des Antriebs verzögert und nicht frei ausläuft, was angeschlossene Maschinen vor Überschwingen schützt und Gefahren für die Personensicherheit durch fortgesetzte Bewegung nach dem Stoppbefehl verhindert.
Bei vertikalen Achsen oder Achsen mit erheblichem Schwungradmoment verkürzt die dynamische Bremse den Anhalteweg im Vergleich zur ungebremsten Verzögerung erheblich.
Das Schutzsystem des MR-J2S-200B arbeitet in zwei Schichten.
Die erste Schicht ist die elektronische Überwachung im Verstärker: Überstromabschaltung (Verwendung des Stromfeedbacks zur Erkennung von Transistorüberlastung, bevor die Sperrschichttemperatur kritisch wird), Regenerations-Überspannungsabschaltung (Verhinderung von DC-Bus-Überspannung während der Verzögerung) und elektronische thermische Überlastung (Verfolgung des integrierten I²t-Produkts des Ausgangsstroms zur Erkennung anhaltender Überlastung, bevor Wicklungsschäden auftreten).
Die zweite Schicht deckt systemweite Bedingungen ab: Encoder-Fehlerschutz (Erkennung von Verlust oder Beschädigung der 17-Bit-Positionsdaten vom Motor), Unterspannungs- und Stromausfallerkennung, Überdrehzahlschutz (Überwachung der Motordrehzahl gegen einen konfigurierbaren Schwellenwert) und Schutz vor übermäßigem Positionsfehler (Erkennung, wenn der Folgefehler das zulässige Band überschreitet — der klassische „Servo-Fehlerüberlauf“-Zustand, der auf eine Lastblockade, mechanische Klemmung oder Gain-Fehlanpassung hinweist).
Der MR-J2S-200A und der MR-J2S-200B teilen sich die gleiche Nennleistung, Motor kompatibilität und Regelungsleistung.
Der Unterschied liegt in der Befehls schnittstelle: Die A-Variante akzeptiert Puls-/Richtungs-Positionsbefehle und verfügt über CN1-Allzweck-I/O für den eigenständigen Betrieb, wodurch sie für die Verwendung mit jedem Controller geeignet ist, der Puls-Ausgänge liefert.
Die B-Variante verwendet den SSCNET-Bus und ist speziell für die Verwendung mit Mitsubishi SSCNET-fähigen Motion-Controllern konzipiert.
Die B-Variante kann keine Pulsbefehle akzeptieren — sie arbeitet nur im SSCNET-Netzwerkkontext.
Bevor Sie einen Ersatzverstärker spezifizieren, überprüfen Sie die Befehlsarchitektur der Maschine: Maschinen mit Puls-/Richtungs-Eingang benötigen die A-Variante; SSCNET-vernetzte Maschinen benötigen die B-Variante.
F1: Kann der MR-J2S-200B einen MR-J2S-200A in einer Maschine ersetzen, wenn die A-Variante nicht verfügbar ist?
Nein. Die Varianten -A und -B sind nicht austauschbar. Die -A akzeptiert Puls-/Richtungs-Positionsbefehle von einer CNC oder einem eigenständigen Controller über ihren CN1 I/O-Anschluss.
Die -B arbeitet nur in einer SSCNET-Busumgebung und bietet keine Möglichkeit für Puls-/Richtungs-Eingänge.
Wenn eine -A benötigt und nicht verfügbar ist, muss der Ersatz eine -A-Variante oder eine kreuzkompatible Alternative sein — die Installation einer -B in einer Puls-/Richtungs-Anwendung führt zu einem nicht funktionsfähigen Antrieb.
F2: Welche Mitsubishi Motion-Controller sind mit der SSCNET-Schnittstelle des MR-J2S-200B kompatibel?
Die SSCNET-Schnittstelle des MR-J2S-200B ist kompatibel mit Mitsubishi A-Serie Motion-Controllern (A171SH, A172SH, A173UH) und Q-Serie Motion-Controllern (Q172, Q173) sowie Positionierungsmodulen (A1SD75M, QD75M), die SSCNET-Befehle ausgeben.
Die SSCNET-Implementierung in der MR-J2S-Serie ist das ursprüngliche SSCNET-Protokoll — beachten Sie, dass spätere Generationen SSCNET III (Glasfaser) verwenden, das ohne Konvertierungshardware nicht direkt mit den MR-J2S-Kupfer-SSCNET-Anschlüssen kompatibel ist.
F3: Wie funktioniert die Echtzeit-Autotuning-Funktion im MR-J2S-200B?
Das Echtzeit-Autotuning der MR-J2S-Serie schätzt kontinuierlich die an der Motorwelle angebrachte Lastträgheit, indem es die Beziehung zwischen dem befohlenen Beschleunigungsstrom und der tatsächlich resultierenden Geschwindigkeitsänderung analysiert.
Während die geschätzte Trägheit aktualisiert wird, berechnet der Antrieb die Proportional-, Integral- und Differential-Gain-Werte für die Geschwindigkeits- und Positionsregelkreise neu, um eine optimale Servo-Steifigkeit und Dämpfung aufrechtzuerhalten.
Dieser Prozess findet während des normalen Maschinenbetriebs statt — es ist kein spezieller Tuning-Bewegungszyklus erforderlich.
Die Autotuning-Reaktionsstufe (Gain-Einstellung) ist über Parameter konfigurierbar, um die Reaktionsfähigkeit gegen Schwingungsunterdrückung abzuwägen, was eine Anpassung für Maschinen mit unterschiedlicher mechanischer Nachgiebigkeit ermöglicht.
F4: Der MR-J2S-200B ist auslaufend — was ist der empfohlene aktuelle Ersatz?
Der von Mitsubishi empfohlene Upgrade-Pfad ist der MR-J4-200B (MELSERVO J4-Serie), der die SSCNET-Schnittstelle (jetzt SSCNET III/H optisch) und die 2kW-Leistungsklasse beibehält. Die J4-Plattform bietet Encoder mit höherer Auflösung (22-Bit bei aktuellen Motoren), verbessertes Autotuning und erweiterte Unterstützung für Sicherheitsfunktionen.
Die Migration von J2S zu J4 erfordert den Austausch sowohl des Verstärkers als auch des Motors (J4-Antriebe verwenden die aktuellen Motoren der HG-SR/HG-SN-Serie, nicht die HC-SF-Serie).
Das von J4 verwendete SSCNET III/H-Protokoll ist nicht abwärtskompatibel mit der ursprünglichen SSCNET-Kupferschnittstelle, daher muss möglicherweise auch der Motion-Controller mit einem SSCNET III/H-Modul-Upgrade aktualisiert werden.
F5: Welcher Alarmcode zeigt einen Encoder-Fehler beim MR-J2S-200B an und wie sollte er diagnostiziert werden?
AL.16 (Encoder-Fehler) ist der primäre Encoder-Fehlercode beim MR-J2S-Verstärker. Er kann beim Einschalten oder während des Betriebs auftreten.
Beim Einschalten bedeutet dies normalerweise, dass das Encoder-Kabel nicht angeschlossen ist oder defekt ist — überprüfen Sie das MR-JHSCBL Encoder-Kabel und beide Anschlüsse (Verstärker CN2 und Motor-Encoder-Anschluss), bevor Sie einen Encoder-Ausfall annehmen. Während des Betriebs deutet AL.
16, das an bestimmten Positionen auftritt, auf eine lokale Scheibenverschmutzung oder ein Kabelbiegeproblem bei einer bestimmten Ausrichtung hin.
AL.16, das nur bei hoher Geschwindigkeit auftritt, deutet auf Signalintegritätsprobleme bei der verwendeten Kabellänge hin.
Zur Diagnose ersetzen Sie vorübergehend ein bekanntermaßen gutes Kabel von einer anderen Achse mit demselben Motortyp und überprüfen Sie, ob der Alarm dem Kabel folgt oder bei der Motor-/Verstärkerkombination verbleibt.
