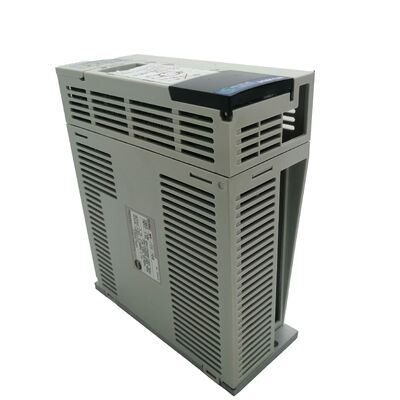

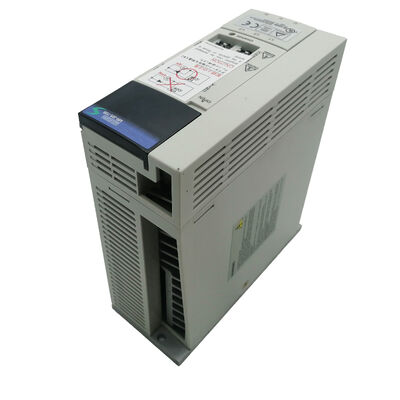

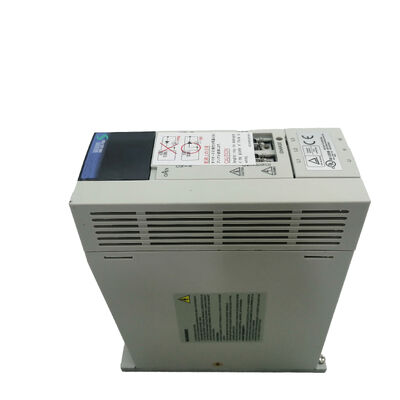

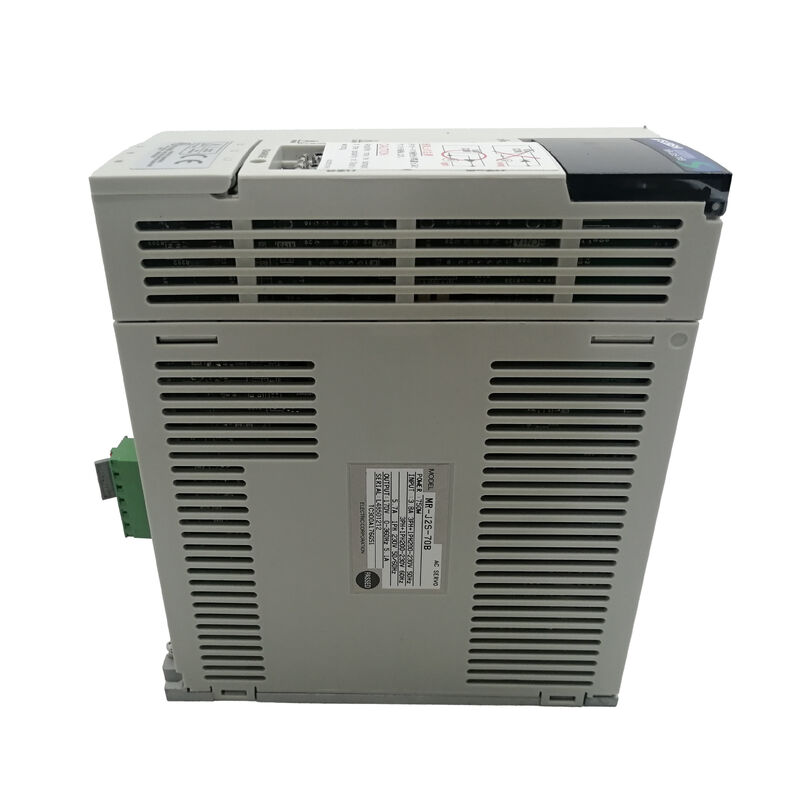

Mitsubishi AC Servo Drive Servo Verstärker MR-J2S-70B MRJ2S70B MR-J2S-70B

Mitsubishi MR-J2S-70B MELSERVO-J2S AC Servo-Antrieb — 750W SSCNET III/H Verstärker

Der Antrieb, der SSCNET Motion Control zum Mainstream machte

Bevor EtherCAT und PROFINET die Motion-Control-Diskussion dominierten, erfüllte Mitsubishis SSCNET-Hochgeschwindigkeits-Serienbus dieselbe Aufgabe — Synchronisierung mehrerer Servoachsen mit deterministischer Kommunikation, wodurch das Kabelsalat-Problem der Pulszugverdrahtung, das bei Multi-Achsen-Panel-Aufbauten früher erforderlich war, eliminiert wurde.

Der MR-J2S-70B ist ein 750W AC Servo-Verstärker aus der MELSERVO-J2-Super-Serie, und das B in seiner Teilenummer ist die wichtigste Bezeichnung: Es ist die SSCNET-Schnittstellenvariante, die für den Betrieb als Teil eines koordinierten Multi-Achsen-Systems unter einem Mitsubishi Motion Controller entwickelt wurde.

Dieser Antrieb liefert 0,75 kW Nennleistung mittels Sinus-PWM-Regelung mit Stromregelungsverfahren — die Kombination, die ein sanftes Motordrehmoment, minimale Rastmomente bei niedrigen Drehzahlen und die Achsenreaktion erzeugt, die für CNC-Bearbeitung und Hochzyklus-Automatisierung erforderlich sind.

Er akzeptiert sowohl einphasige als auch dreiphasige 200–230V AC Eingangsspannung, verfügt über eine integrierte dynamische Bremse für kontrolliertes Anhalten der Achse bei Servo-Aus und nutzt natürliche Kühlung — keine Zwangsluft, kein Lüfter, der gewartet oder ausfallen könnte.

Technische Spezifikationen

Schutzfunktionen: Überstromabschaltung · Regenerations-Überspannungsabschaltung · Überlastabschaltung (elektronisch thermisch) · Überhitzungsschutz des Servomotors · Schutz vor Encoder-Fehlern · Schutz vor Regenerationsfehlern · Unterspannungs- / plötzliche Stromausfallschutz · Überspannungsschutz · Schutz vor übermäßigen Fehlern

SSCNET III/H — Was die B-Schnittstelle tatsächlich liefert

Das B-Suffix unterscheidet diesen Antrieb vom MR-J2S-70A (Puls-/Analog-Schnittstelle) und positioniert ihn als vernetztes Motion-Control-Komponente anstatt als eigenständigen Antrieb. SSCNET III/H ist Mitsubishis Hochgeschwindigkeits-Serien-Servonetzwerk — es verbindet mehrere Servo-Verstärker über ein dediziertes Glasfaser- oder serielles Kabel mit einem Motion Controller, mit synchronisierter Kommunikation, die alle Achsen phasenverriegelt hält.

Was das in der Praxis bedeutet: Interpolierte Multi-Achsen-Bewegungen, elektronische Getriebe, Nockenprofilfolgen und koordinierte Vorschubachsensteuerung sind alle möglich, ohne die Parameter-Abstimmungs-Probleme, die bei Pulszugsystemen auftreten.

Der Motion Controller übernimmt die Trajektorienplanung; der SSCNET-Bus liefert die synchronisierten Befehle gleichzeitig an jeden Verstärker; jeder Verstärker übernimmt die inneren Geschwindigkeits- und Stromschleifen lokal.

Die Architektur ist sauber, und die MR-J2S-B-Serie war die Plattform, die sie auf CNC-Maschinen der Mittelklasse und automatisierten Geräten weit verbreitet machte.

Sinus-PWM und natürliche Kühlung

Sinus-PWM-Regelung erzeugt eine Motorstromwelle, die einer echten Sinuswelle sehr nahe kommt, anstatt der gestuften Annäherung älterer trapezförmiger Kommutierung.

Für den Motor bedeutet dies geringere Drehmomentschwankungen, sanftere Rotation bei niedrigen Drehzahlen und weniger Wärme pro Umdrehung — was sich direkt auf die Oberflächengüte bei Bearbeitungsanwendungen auswirkt und das akustische Rauschen bei Geräten reduziert, bei denen dies wichtig ist.

Natürliche Kühlung beim MR-J2S-70B bedeutet, dass der Antrieb Wärme über seine Kühlrippen an die Umgebungsluft abgibt, ohne einen internen Lüfter.

Dies beseitigt eine potenzielle Fehlerquelle — Lüfterausfälle sind eine häufige Ursache für thermische Abschaltungen von Antrieben —, bedeutet aber auch, dass der Antrieb ausreichend freien Luftraum um ihn herum im Schrank benötigt.

Mitsubishi gibt Mindestabstände oberhalb und unterhalb des Geräts an; die Nichtbeachtung dieser Abstände in einem überfüllten Schrank ist der häufigste Grund dafür, dass Antriebe dieser Serie heiß laufen.

Kompatible Motorenserie

Der MR-J2S-70B ist für den Einsatz mit Mitsubishi HC-KFS, HC-MFS und HC-UFS Servo-Motoren der entsprechenden Leistungsklasse für einen 750W-Verstärker konzipiert.

Dies sind die Motoren mit geringer bis mittlerer Trägheit und geringer Leistung, die die Standardpaarung für J2S-Antriebe an CNC-Werkzeugmaschinen-Vorschubachsen und Roboter-Arbeitszellen waren.

Wenn Sie diesen Antrieb als Ersatz beschaffen, überprüfen Sie, ob der an der Achse installierte Motor aus einer dieser Serien stammt — der J2S-Verstärker speichert Motorenparameter-Tabellen intern, und der Motortyp muss mit dem übereinstimmen, was der Verstärker zum Ansteuern konfiguriert ist.

Beschaffung Realität

Der MR-J2S-70B wurde von Mitsubishi Electric eingestellt. Die verfügbare Versorgung stammt aus Überbeständen, generalüberholten Austauschgeräten und Reparaturdiensten.

Für Maschinen, bei denen ein SSCNET-basiertes Motion-System noch aktiv in Produktion ist, ist der Austausch von Gerät zu Gerät mit einem getesteten MR-J2S-70B der Weg des geringsten Widerstands — der Wechsel zu einer anderen Antriebsgeneration erfordert Parameter-Migration, eine Bewertung der SSCNET-Kompatibilität und möglicherweise Firmware-Updates des Motion Controllers.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem MR-J2S-70B und dem MR-J2S-70A?

A: Der einzige Unterschied ist die Kommunikationsschnittstelle. Der 70A verwendet eine Pulszug- und analoge Eingangs-Schnittstelle — Standard für eigenständige Positionierungs- oder Geschwindigkeitsregelung von einer SPS-Puls-Ausgabe.

Der 70B verwendet SSCNET — er kommuniziert mit einem Mitsubishi Motion Controller über einen Hochgeschwindigkeits-Serienbus und ist für die koordinierte Multi-Achsen-Bewegungssteuerung konzipiert. Die beiden sind in einem bestehenden System nicht austauschbar.

F2: Welcher Mitsubishi Motion Controller wird benötigt, um die SSCNET B-Schnittstelle zu verwenden?

A: Der MR-J2S-70B wird an Mitsubishi Motion Controller angeschlossen, die das SSCNET-Protokoll unterstützen — typischerweise die Q17nCPUN, QD77MS oder ähnliche Q-Serien-Motion-Module.

Der spezifische kompatible Controller hängt von Ihrer Systemkonfiguration ab. SSCNET III/H auf der J2S-Serie ist nicht dasselbe wie spätere SSCNET III/H-Versionen — überprüfen Sie die Kompatibilität mit Ihrem Controller, bevor Sie Antriebsgenerationen mischen.

F3: Kann der MR-J2S-70B durch eine neuere Mitsubishi Antriebsgeneration ersetzt werden?

A: Mitsubishi bietet Upgrade-Pfade von J2S-B auf J4-B mit Renewal-Tools (MR-J2S Renewal Kit), die es ermöglichen, die vorhandene SSCNET-Verkabelung und den Motion Controller beizubehalten, während der Antrieb modernisiert wird. Dies ist eine geplante Migrationsoption und kein direkter Austausch — es erfordert zusätzliche Hardware und Parameterkonfigurationsarbeit.

F4: Was passiert mit der Achse, wenn die Stromversorgung unterbrochen wird, während der Antrieb läuft?

A: Die integrierte dynamische Bremse aktiviert sich automatisch bei Stromausfall oder wenn das Servo-Aus-Signal empfangen wird — sie kurzschließt die Motorwicklungen über einen Widerstand, um die Achse abzubremsen.

Der Unterspannungs- und plötzliche Stromausfallschutz wird ebenfalls ausgelöst und protokolliert den Fehler. Für vertikale Achsen oder Anwendungen, die eine garantierte Haltekraft nach Stromausfall erfordern, wird weiterhin eine externe mechanische Bremse am Motor empfohlen.

F5: Ist der MR-J2S-70B mit einphasiger Stromversorgung kompatibel?

A: Ja — der MR-J2S-70B akzeptiert sowohl einphasige 200–230V AC als auch dreiphasige 200–230V AC Eingangsspannung. Der einphasige Betrieb ist für Installationen verfügbar, bei denen keine dreiphasige Versorgung vorhanden ist, aber der Eingangsstrom pro Phase ist im einphasigen Modus höher.

Überprüfen Sie die Versorgungsverdrahtung und die Sicherungsgröße anhand der Spezifikation des Eingangsstroms des Antriebs im Einphasenbetrieb, bevor Sie ihn anschließen.

Der MR-J2S-70B ist ein eingestellter industrieller Servo-Verstärker. Bestätigen Sie die Kompatibilität der SSCNET-Version, den Motortyp und die Motion-Controller-Schnittstelle, bevor Sie einen Ersatz beschaffen.
