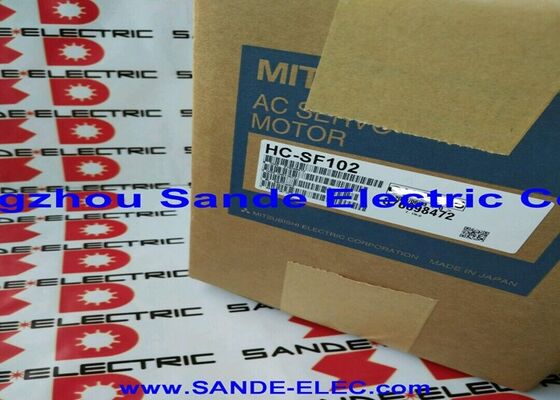

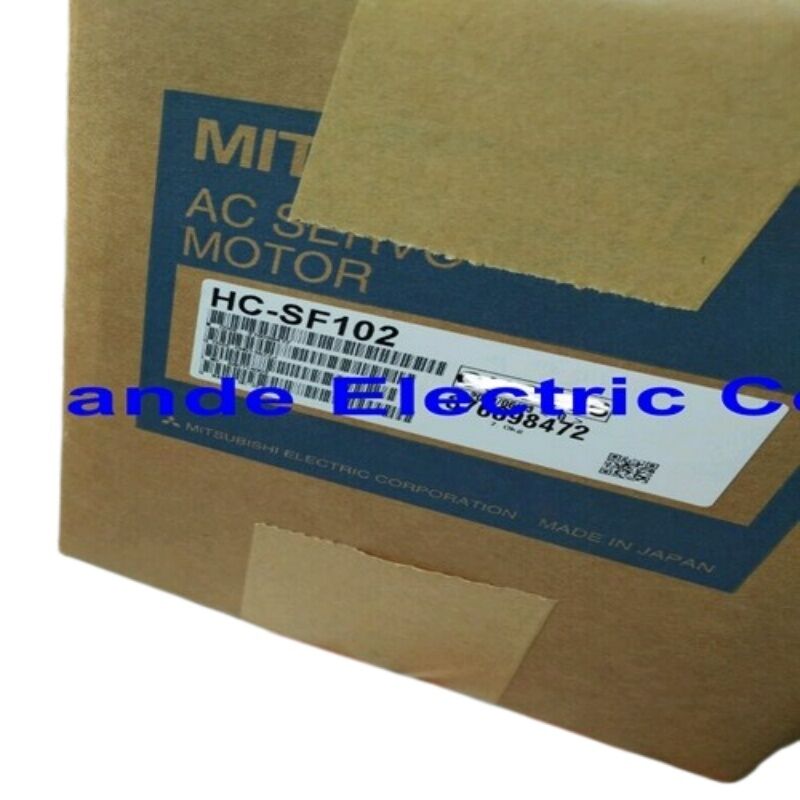

Mitsubishi HC-SF102 AC-Servomotor
Ein 1-kW-Motor, der sich durch jahrzehntelange zuverlässige Leistung in CNC-Maschinen für verschiedene industrielle Anwendungen einen Namen gemacht hat.
Produktübersicht
Der Mitsubishi HC-SF102 ist ein bürstenloser 1,0 kW (1.000 W) AC-Servomotor aus der HC-SF-Serie, der für Anwendungen mit mittlerer Trägheit konzipiert ist. Dieser Motor arbeitet mit 2.000 U/min bei einem Nenndrehmoment von ca. 4,78 Nm und verfügt über eine dreiphasige Wechselstromversorgung bei 123 V und einem Nennstrom von 6 A.
Hauptmerkmale
- Glatte, gerade zylindrische Welle mit 24 mm Durchmesser
- 110 mm Zentrierdurchmesser mit 130 x 130 mm Flansch
- Natürliche Konvektionskühlung (unbelüftet)
- Externes OSA17-20 Encoder-System (separat erhältlich)
- Kompatibel mit MR-J2-Serie Servo-Verstärkern
Technische Spezifikationen
| Parameter |
Wert |
| Nennleistung |
1,0 kW (1.000 W) |
| Nenndrehzahl |
2.000 U/min |
| Nenndrehmoment |
~4,78 Nm |
| Nennstrom |
6 A |
| Maximaler Strom |
18 A |
| Versorgungsspannung |
3-Phasen-AC 123V |
| Wellentyp |
Glatte gerade Welle, 24 mm Durchmesser |
| Zentrierdurchmesser |
110 mm Durchmesser |
| Flanschgröße |
130 x 130 mm |
| Encoder |
Extern OSA17-20 (separat erhältlich) |
| Elektromagnetische Bremse |
Nicht enthalten |
| Kühlmethode |
Natürliche Konvektion (unbelüftet) |
| Motorreihe |
HC-SF (mittlere Trägheit, mittlere Leistung) |
| Kompatible Antriebe |
MR-J2-Serie |
| Umgebungstemperatur im Betrieb |
0 bis +40°C |
Externe Encoder-Architektur
Der HC-SF102 verwendet eine hintere Hilfswelle, die für die Aufnahme der OSA17-20 Encoder-Einheit als separates, vor Ort montierbares Bauteil ausgelegt ist. Dieses modulare Design ermöglicht den unabhängigen Austausch von Motor oder Encoder und minimiert so Ausfallzeiten während der Wartung.
Typische Anwendungen
Gut geeignet für verschiedene industrielle Anwendungen, darunter:
- X-, Y- und Z-Vorschubachsen an vertikalen Bearbeitungszentren
- Vorschubachsen von horizontalen Bearbeitungszentren
- Drehtischantriebe
- Automatisierte Materialhandhabungssysteme
Antriebskompatibilität
Der HC-SF102 ist speziell für Servo-Verstärker der MR-J2-Serie konzipiert. Der OSA17-20 Encoder kommuniziert über eine analoge Encoder-Signalarchitektur und ist nicht kompatibel mit neueren MR-J2S-, MR-J3- oder MR-J4-Verstärkern, die digitale serielle Encoder-Protokolle verwenden.
Häufig gestellte Fragen
Wird der HC-SF102 mit dem OSA17-20 Encoder geliefert?
Nicht als Standardlieferumfang – der Encoder ist eine separate Komponente. Stellen Sie bei der Bestellung eines Ersatzteils immer sicher, ob das Messsystem OSA17-20 enthalten ist oder separat beschafft werden muss.
Was ist der Unterschied zwischen dem HC-SF102 und dem HC-SFS102?
Beide sind 1 kW, 2.000 U/min Motoren, gehören aber zu unterschiedlichen Antriebsgenerationen. Der HC-SF102 verwendet einen externen analogen OSA17-20 Encoder für MR-J2-Verstärker, während der HC-SFS102 einen integrierten 17-Bit-Absolutwert-Encoder für MR-J2S-Verstärker hat.
Gibt es eine Version des HC-SF102 mit Keilnut?
Ja. Der HC-SF102K verfügt über die gleiche Motor-Konfiguration mit der zusätzlichen Keilnut an der Abtriebswelle für eine positive mechanische Verriegelung bei der Drehmomentübertragung.
Kann der HC-SF102 an einer vertikalen Achse verwendet werden?
Ohne Bremse kann der Motor die Achsposition im stromlosen Zustand nicht halten. Für vertikale Achsen ist der HC-SF102B (Variante mit Bremse) die richtige Wahl.
Was sind die häufigsten Serviceprobleme beim HC-SF102?
Lagerschäden an beiden Enden und Probleme mit dem externen OSA17-20 Encoder sind die am häufigsten gemeldeten mechanischen und elektrischen Fehler. Beschädigungen des Stromanschlusses sind bei Motoren im aktiven Einsatz ebenfalls häufig.
Der Mitsubishi HC-SF102 ist ein älterer Servomotor. Bestätigen Sie die Verfügbarkeit des Encoders, die Antriebskompatibilität und die Wellenkonfiguration anhand der ursprünglichen Spezifikationen Ihrer Maschine, bevor Sie bestellen.
