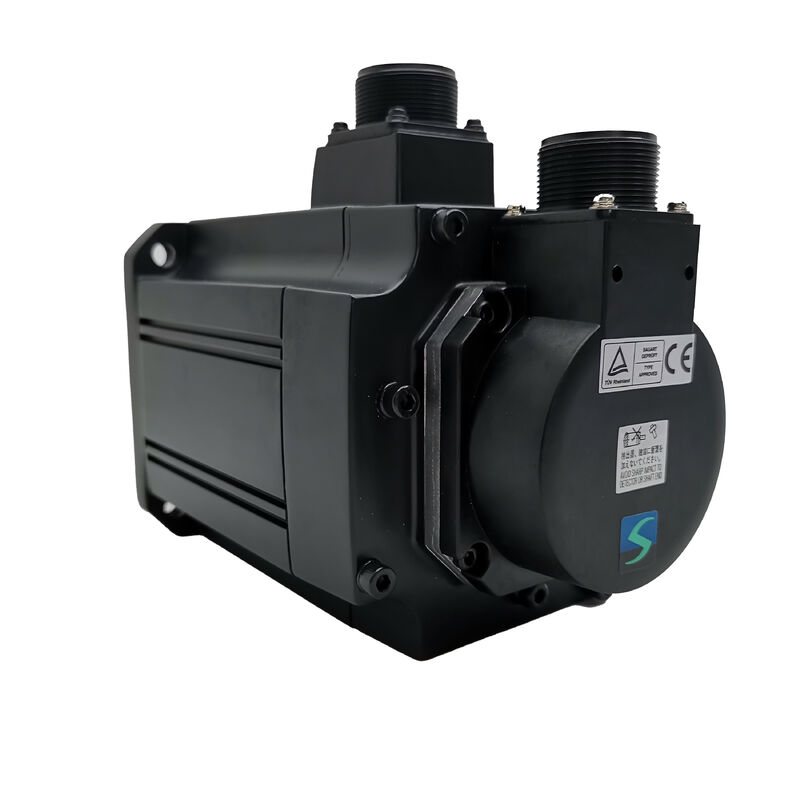

Mitsubishi HC-SF52K Wechselstromservomotor

Ein Motor, der sich seinen Platz auf dem Maschinenboden verdient

DieMitsubishi HC-SF52Kin eine Kategorie gehört, die sowohl Maschinenbauer als auch Wartungstechniker zu schätzen wissen.und einfach genug, um ohne Kopfschmerzen in bestehende MELSERVO-Systeme zu integrierenEs ist Teil von Mitsubishi.HC-SF-Serie, eine Linie, die für Anwendungen mit mittlerer Trägheit und mittlerer Kapazität konzipiert wurde, bei denen die Stabilität im Geschwindigkeitsbereich ebenso wichtig ist wie die Spitzenleistung.

Im Kern ist dies ein0.5 kW (500 W) Wechselstrommotor ohne Bürstenfür den dreiphasigen Betrieb mit126 V Wechselstrom, dreht sich an einemNenngeschwindigkeit von 2000 Umdrehungen pro Minute. Der an diesem Gerät angebrachte Encoder liefert16384 Impulse pro UmdrehungDas "K" in der Modellbezeichnung zeigt an, dass die Welle einemit einem Schlüssel, zylindrischer Art bei φ14 mm- eine Konfiguration, die für die direkte Verbindung von Kugelschrauben, Getriebe und allen angetriebenen Bauteilen geeignet ist, bei denen eine positive mechanische Verriegelung vorzugsweise der Einzelschließung dient.

Technische Spezifikation

Zweck der HC-SF-Serie

Mitsubishi entwickelte die HC-SF-Linie mit mittleren Trägheitsmerkmalen, was sie in eine nützliche Mitte zwischen den wendigen Trägheitsmotoren mit niedrigem Trägheitsgrad, die im Hochzyklus eingesetzt werden, versetzt.Die Anwendungen für Kurztaktmotoren und die schwereren, hochinertialen Motoren, die für großeDieses Gleichgewicht macht den HC-SF52K für:

• CNC-Bearbeitungszentren- insbesondere Antriebe für die Zufuhrsachse, die eine reibungslose Bewegung unter variabler Schneidlast benötigen
• Roboterarme und automatisierte HandlingsystemeDie Kombination von Drehmomentdichte und kompakter Größe ermöglicht eine überschaubare Gesamtarmgeometrie
• X-Y-Positionstabellen∆ bei der zweiseitige Genauigkeit und Wiederholgenauigkeit bei 2.000 U/min die Qualität der Ausgabe bestimmen
• Maschinen und Anlagen für die Übertragung von Kraftfahrzeugen- Anwendungen, bei denen eine konstante und vorhersehbare Drehmomententverteilung wichtiger ist als eine extreme Beschleunigung

Der Motor ist...IP65-Klassegives it meaningful protection against dust ingress and low-pressure water jets — useful for installations in machine enclosures where coolant mist is a routine environmental factor rather than an edge case.

Antriebskompatibilität und Systemintegration

Der HC-SF52K ist fürMitsubishi MR-J2- und MR-H-ServoantriebeDiese Verstärker verwalten Position, Geschwindigkeit und Drehmoment-Steuerungsschleifen, wobei der Motor-Encoder das Rückkopplungssignal liefert, das die Schleife schließt.und Parameter für die HC-SF-Serie werden nativ in Mitsubishis Servo-Konfigurationssoftware unterstützt.

Wenn Sie einen vorhandenen Motor an einer Maschine ersetzen, die bereits MR-J2- oder MR-H-Verstärker verwendet,die HC-SF52K-Schlitze in dieses Ökosystem ohne Verstärkerwechsel oder umfangreiche Parameter-Ausrichtung unter der Annahme, dass die Wellenkonfiguration und der Befestigungsflansch der ursprünglichen Anlage entsprechen.

Eine Sache ist zu beachten: Die HC-SF-Serie ist älter als die HC-SFS-Serie.aber sie sind nicht austauschbar, ohne die Kompatibilität des Encoders und die Einstellungen der Antriebsparameter zu überprüfenNehmen Sie keinen direkten Austausch an, ohne zuerst zu überprüfen.

Auf der Schachtkonfiguration

Die Schlüsselwelle ist das definierende Hardware-Detail dieser Variante.Erstellt eine positive Verriegelung, die das Drehmoment mechanisch und nicht durch Reibung überträgtUnter dynamischen oder umgekehrten Belastungen – üblich in der Zuführsachse und bei Roboteranwendungen – entfällt dadurch der Mikroschleiß, der die Positionsgenauigkeit bei reibungsfreien Kupplungen im Laufe der Zeit beeinträchtigen kann.Der φ14 mm Durchmesser ist eine Standardgröße, die von Kupplungsherstellern gut unterstützt wird, wodurch die Installationshardware leicht zu beziehen ist.

Häufig gestellte Fragen

F1: Mit welchem Servoantrieb arbeitet der HC-SF52K?

A: Dieser Motor ist für den Einsatz mitMitsubishi MR-J2- und MR-H-SerieEs ist nicht direkt mit neueren MR-J3- oder MR-J4-Antrieben ohne Schnittstellenadapter kompatibel, da sich der Typ des Encodersignals zwischen den Generationen unterscheidet.

F2: Hat der HC-SF52K eine eingebaute elektromagnetische Bremse?

A: Nein. Diese Variante beinhaltet keine Bremse. Wenn für Ihre Anwendung die Auslöschungsposition gehalten werden muss, wie z. B. eine vertikale Achse, müssen Sie die Version mit Bremse auswählen.die im Modellnachzug mit der Bezeichnung "B" versehen ist (e).g., HC-SF52BK).

F3: Was ist der Unterschied zwischen HC-SF52K und HC-SFS52K?

A: Beide sind 0,5 kW-Motoren mit ähnlichem Drehmoment, gehören jedoch zu verschiedenen Generationen der MELSERVO-Baureihe.Die HC-SFS-Serie ist aus der neueren J2S-Generation mit einem 17-Bit-Absolute-Encoder (131Sie haben ähnliche Flanschmaße, sind jedoch ohne Parameteränderungen nicht miteinander antriebsverträglich.

F4: Was bedeutet IP65-Schutz für den täglichen Gebrauch?

A: IP65 bedeutet, dass der Motor bei niedrigem Druck vollständig gegen Staub und Wasserstrahlen aus jeder Richtung geschützt ist.Es ist gut geeignet für den Einsatz in CNC-Maschinengehäuse, wo Kühlmittel-Spritz und Nebel sind üblich, obwohl es nicht unter Wasser sein sollte.

F5: Kann dieser Motor repariert werden, wenn der Encoder ausfällt?

A: Ja. Der Ersatz des Encoders ist einer der häufigsten Service-Artikel der HC-SF-Serie. Qualifizierte Servo-Reparaturwerkstätten können die Encoder-Montage ersetzen und den Motor neu kalibrieren.Reparatur ist im Vergleich zum vollständigen Austausch in der Regel kostengünstig, insbesondere wenn die Wicklung und die mechanischen Bauteile ansonsten in gutem Zustand sind.

Der Mitsubishi HC-SF52K ist ein älterer Servomotor. Bestätigen Sie die Antriebskompatibilität, die Wellenkonfiguration und die Flanschdimensionen vor der Bestellung mit den ursprünglichen Spezifikationen Ihrer Maschine.
