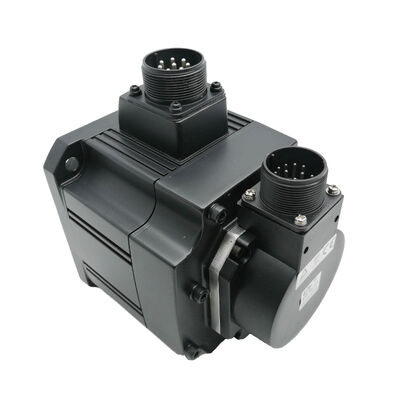

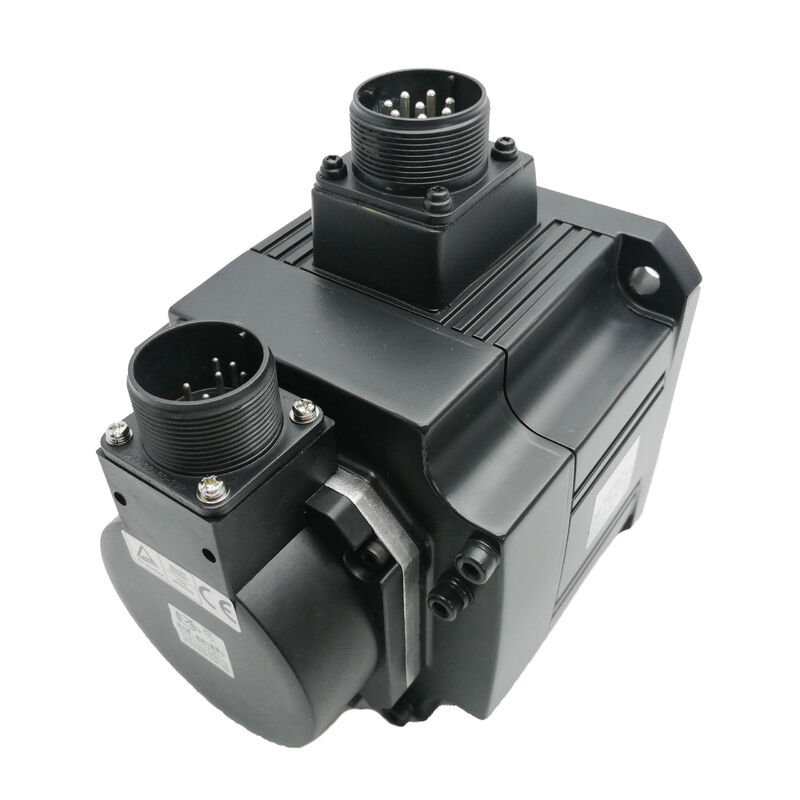

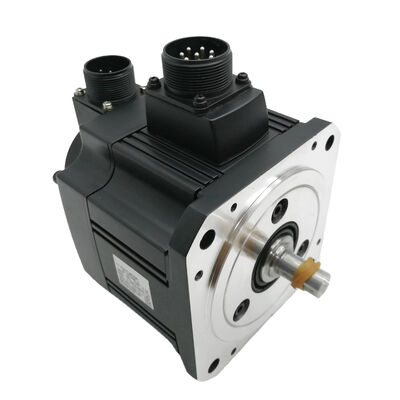

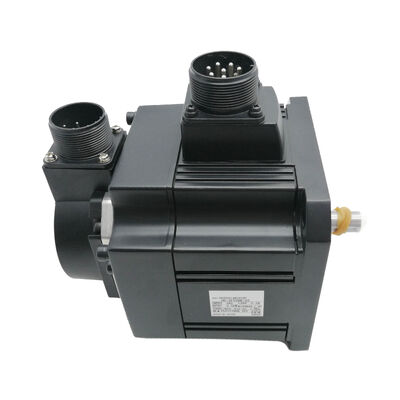

Mitsubishi HC-SF52BK-S2 800W AC-Servomotor mit mittlerer Trägheit
Der Mitsubishi HC-SF52BK-S2 ist ein bürstenloser AC-Servomotor mit mittlerer Trägheit und 800W Leistung, der für industrielle 480V AC-Stromversorgungen ausgelegt ist. Dieser Motor verfügt über eine werkseitig integrierte Haltebremse, was ihn ideal für vertikale Achsantriebe und Anwendungen macht, die eine mechanische Positionshaltung im stromlosen Zustand erfordern.
Wichtiger Hinweis: Dieser Motor wurde vom Hersteller eingestellt. Während neue Lagerbestände und überholte Einheiten weiterhin über Industrievertriebspartner erhältlich sind, sind die Lieferzeiten weniger vorhersehbar als bei Teilen der aktuellen Produktion.
Wichtige Spezifikationen
| Modellnummer |
HC-SF52BK-S2 |
| Nennleistung |
800W |
| Nenndrehzahl |
2000 U/min |
| Versorgungsspannung |
480V AC |
| Motortyp |
Bürstenloser AC-Servo |
| Serie |
HC-SF (mittlere Trägheit) |
| Integrierte Bremse |
Ja (BK) |
| Trägheitsklasse |
Mittel |
| Feedback-System |
Inkrementalgeber |
| Antriebskompatibilität |
MR-J2S Serie (MELSERVO) |
| Kühlmethode |
Selbstkühlend (Natürliche Konvektion) |
| Montagetyp |
Flanschmontage |
| Status |
Vom Hersteller eingestellt |
Motorcharakteristik & Anwendungen
Vorteile des Designs mit mittlerer Trägheit
Die Motoren der HC-SF-Serie mit mittlerer Trägheit liefern eine stabile, steuerbare Bewegung auf Achsen mit moderater bis erheblicher Lastträgheit. Dieses Design bietet günstige Trägheitsverhältnisse für schwerere angetriebene Lasten, was zu einer festen Positionshaltung unter Last und einer vorhersehbaren Reaktion über den gesamten Betriebsdrehzahlbereich führt.
Funktion der Haltebremse
Die integrierte Haltebremse greift automatisch, wenn die Motorleistung abgeschaltet wird, und klemmt die Motorwelle, um die Achse gegen Schwerkraft oder statische Lasten stationär zu halten. Diese sicherheitskritische Funktion verhindert unkontrollierte Bewegungen auf vertikalen Achsen und belasteten Maschinenkomponenten.
Stromversorgungsanforderungen der Bremse: Die Haltebremse benötigt eine separate 24V DC-Versorgung, die über die Sequenzlogik der Maschine mittels CNC-Steuerung oder SPS-Relaisausgängen gesteuert wird.
Kritische Installationsprüfungen
- Überprüfung der Bremsenfreigabe: Bestätigen Sie, dass sich die Achse bei eingeschaltetem Servo mit normalem Drehmoment frei bewegt
- Überprüfung der Bremsenhaltung: Überprüfen Sie, ob die Achse bei abgeschaltetem Servo ohne Servo-Drehmoment stationär gehalten wird
Typische Anwendungen
- Z-Achsen-Spindelkopfantriebe von CNC-Bearbeitungszentren
- Positionierung der Hauptvorschub- und Querschlittenachsen von CNC-Drehmaschinen
- Antriebsachsen von Rundtischen und Teilapparaten
- Gelenkantriebe von Industrierobotern, die eine gebremste Parkposition erfordern
- Positionierung der vertikalen Achse von Gantry-Ladern
- Positionierung von Paletten und Vorrichtungen auf Transferstraßen
Antriebskompatibilität & Systemintegration
Der HC-SF52BK-S2 ist für Mitsubishi MR-J2S-Servoverstärker ausgelegt, wobei der MR-J2S-80A die typische 800W-Kopplung darstellt. Die Parameterverwaltung erfolgt über die MR Configurator-Software von Mitsubishi für Sicherung, Anpassung und Diagnose.
Kompatibilitätshinweis: Die Encoder-Schnittstelle der HC-SF-Serie ist auf MR-J2S-Verstärker abgestimmt. Eine direkte Kompatibilität mit aktuellen MR-J4- oder MR-JE-Verstärkern ist nicht garantiert.
Beschaffungsleitfaden für eingestellte Motoren
- Überprüfen Sie die vollständige Teilenummer HC-SF52BK-S2 auf Bremsen- und Steckerkonformität
- Erwägen Sie neue Lagerbestände für geringste Unsicherheit oder qualifizierte überholte Einheiten
- Inspizieren und ersetzen Sie gegebenenfalls alternde Kabelbaugruppen während des Motortauschs
- Halten Sie Ersatzteile für produktionskritische Anlagen vor Ort bereit
Häufig gestellte Fragen
Welcher Servoverstärker ist mit dem Mitsubishi HC-SF52BK-S2 kompatibel?
Der HC-SF52BK-S2 ist für Mitsubishi MR-J2S-Servoverstärker ausgelegt, typischerweise der MR-J2S-80A für 800W-Anwendungen. Bestätigen Sie dies anhand der elektrischen Dokumentation der Maschine.
Ist die Haltebremse erforderlich und kann eine Variante ohne Bremse ersetzt werden?
Die Bremse ist für vertikale Achsen und sicherheitskritische Anwendungen erforderlich. Varianten ohne Bremse können nicht sicher ersetzt werden, wenn eine Positionshaltung im stromlosen Zustand erforderlich ist.
Was bedeutet die 480V-Nennspannung für die Installation?
Die Nennspannung von 480V AC bedeutet Kompatibilität mit der Standard-Dreiphasen-Industrieversorgung in Nordamerika, wodurch in 480V-Anlagen keine Spartransformatoren erforderlich sind.
Welche Schritte sind nach dem Motoraustausch erforderlich?
Sichern Sie die Parameter des MR-J2S-Verstärkers vor dem Ausbau, stellen Sie sie nach der Installation wieder her, überprüfen Sie die Achsbewegung und -richtung und testen Sie kritisch die Bremsenhaltfunktion, bevor Sie den automatischen Betrieb aktivieren.
