FANUC-Sensor A860-2120-V004 A8602120V004 A860-2120-V004

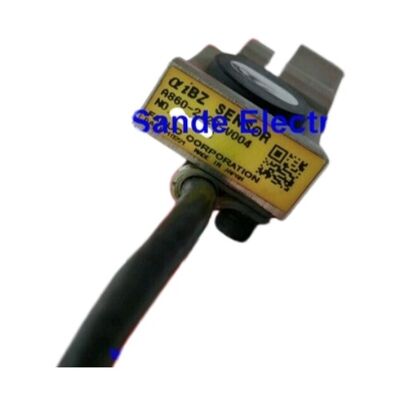

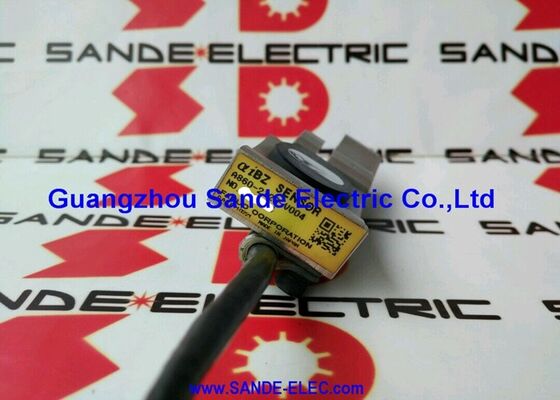

Fanuc A860-2120-V004 ∙ AiBZ Spindelkode-Sensor ohne Montierring ∙ Eingebaute AC-Spindelmotor-Positionsrückmeldung, nur Sensorelement

Teilnummer:Die Kommission wird die folgenden Informationen über die in Anhang I der Verordnung (EU) Nr. 182/2011 genannten Maßnahmen erarbeiten:

Reihe:A860-2120

Hersteller:Fanuc Corporation

Beschreibung:AiBZ SENSOR W/O Montagering

Anwendung:Fanuc eingebauter Wechselstromspindelmotor

AusrüstungNur Sensorelement (Festungsring nicht inbegriffen)

Zustand:Neu / renoviert

Übersicht

DieFanuc A860-2120-V004ist die Sensor-Variante des AiBZ-Codierers A860-2120 für Fanuc-Eingebettete Wechselstromspindelmotoren, die in jeder Hinsicht funktionell identisch mit dem A860-2120-V003 ist, mit Ausnahme des Fehlens des Befestigungsrings.

Das Sensorelement ist das abgenutzte und ausfallende Teil; der Montagering, wenn er nicht korrodiert oder mechanisch beschädigt ist,überdauert viele Sensorersätze, weil es eine passive mechanische Komponente ohne elektronischen Inhalt und ohne bewegliche Teile ist.

In der Praxis findet ein erster Sensorwechsel an einem älteren Spindelmotor häufig den ursprünglichen Befestigungsring in einem akzeptablen Zustand.

In diesem Szenario ist der A860-2120-V004 die wirtschaftlich richtige Wahl: Der Ring bleibt in der Maschine, das defekte Sensorelement wird entfernt, der neue V004-Sensor wird in den vorhandenen Ring gedrückt,und das Kabel wird wieder verbunden.

Die Maschine ist wieder in Betrieb ohne die zusätzlichen Kosten und Beschaffungszeiten für die Beschaffung eines nicht benötigten Rings.

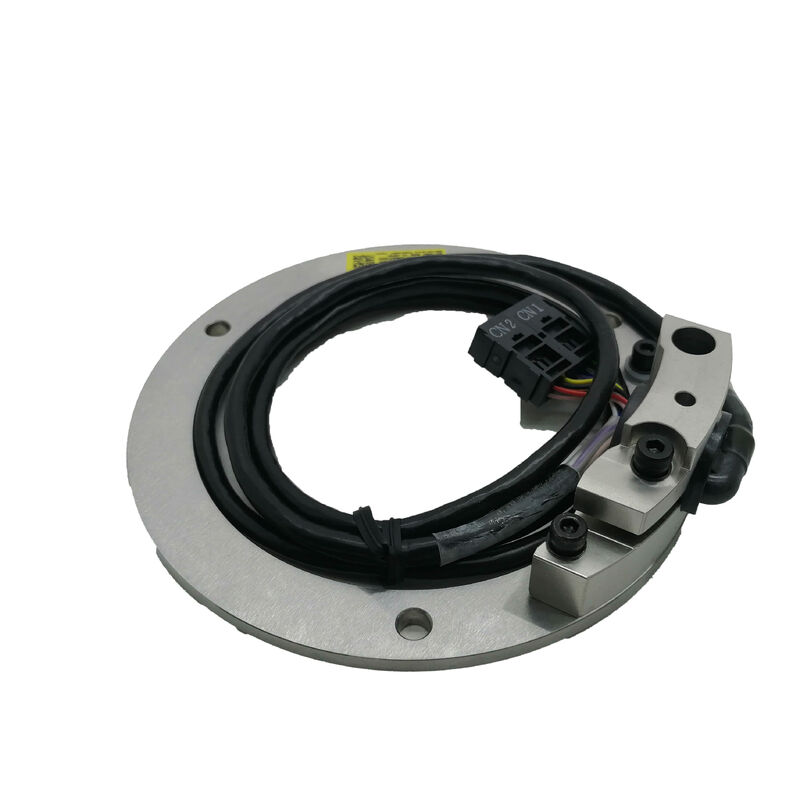

Die A860-2120-V003 (mit Ring) ist die richtige Wahl, wenn der Ring physisch beschädigt ist, wenn der Sensor und der Ring während einer Spindelüberholung als passende Baugruppe ausgetauscht werden,oder wenn eine vollständige Montage als installierbarer Ersatzteil benötigt wird, anstatt sich auf die Betriebsfähigkeit des vorhandenen Rings der Maschine zu verlassen.

Schlüsselmerkmale

Wann man V004 über V003 wählt

Die Entscheidung zwischen V004 (nur Sensor) und V003 (Sensor mit Ring) ist eine Wartungstechnikwahl, keine Leistungswahl. Beide bieten nach der Installation eine identische Encoderfunktion.Die Variablen sind:

Vorhandener Ringzustand:Ein Ring, der keine Korrosion hat, keine physikalische Beschädigung, und seine Größengenauigkeit von der Originalfertigung behält, funktioniert perfekt mit dem V004-Sensor.Überprüfen Sie die Ringbohrung für die KennzeichnungDer Durchmesser des Bohrwerks sollte gemessen und die Sitzflächen überprüft werden.

Installationsverlauf:Ein Ring, der in mehrfacher Wartungsphase mit falschem Werkzeuggebrauch, thermischem Zyklus in einer hochtemperaturartigen Spindelmöglichkeit in Betrieb war,oder die Exposition gegenüber Kühlmittel kann maßgebende Veränderungen haben, die sich auf die Luftlücke auswirkenBei Zweifel ersetzen Sie mit V003 und erneuern Sie die gesamte Montage.

Kosten für Ausfallzeiten:In Anlagen, in denen Spindel-Ausfallzeiten extrem teuer sind,mit einer kompletten V003-Anlage als installierbarer Ersatzteil nicht erfordern, dass der vorhandene Ring ausgewertet wird verkürzt die Zeit zwischen Fehlererkennung und Maschinenwieder in Betrieb genommen wird.

Die zusätzlichen Kosten für den Ring sind gering im Vergleich zu der Arbeit, die bei der Prüfung und Messung des vorhandenen Rings unter Zeitdruck entsteht.

AiBZ-Sensor in der Spindelkontrolle

Der AiBZ-Sensor der Baureihe A860-2120 ist die Grundlage der Schlusskontrolle des eingebauten Spindelmotors.Entfernen des Sensors oder Betrieb mit einem abgeschädigten Sensor verändert den Motor von einer servo-gesteuerten Achse zu einem offenen Schleife Induktionsmotor nicht in der Lage Orientierung, Klopfen oder C-Achsenfunktionen.

Der Sensorausgang wird durch den Encoder-Empfangskreislauf des Spindelverstärkers verarbeitet.die die A- und B-Phase-Quadratursignale verwendet, um inkrementelle Positionsänderungen zu verfolgen, und den Z-Phase-Impuls einmal pro Umdrehung, um die absolute Position nach dem Einschalten wiederherzustellenBei normalen Betrieb,Die Überwachung des Zustands des Encoders des Verstärkers überprüft bei jeder Umdrehung die Signalamplitude und die Impulsintegrität. Jede signifikante Verschlechterung löst den Encoder-Alarm aus, der die Fehlerbehebung initiiert.

Bei Maschinen mit starren Tapping-Zyklen oder synchronisiertem Gewindeschneiden beeinflusst die Qualität des Encoder-Signals direkt die Genauigkeit des Gewindespitches. Partial signal degradation — where the encoder is producing output but with amplitude below nominal — may manifest as occasional threading errors under high cutting load before the drive generates a hard fault.

Wenn eine Maschine ohne einen sauberen Encoder-Alarm eine inkonsistente Genauigkeit zeigt, sollte die Sensorsignalamplitude anhand der Fanuc-Spezifikation für die Serie A860-2120 überprüft werden.

Kompatibilitäts- und Quellennoten

Die Sensorreihe A860-2120 umfasst mehrere V-Suffix-Varianten, V003, V004, V007, V013 und andere, mit Unterschieden in der Verbindungslänge, Kabelvermittlung und Montagehardware.

Die V004 ist das einzige Sensorelement der A860-2120-Serie.die vollständige Bauteilnummer aus der Wartungsdokumentation des Motors oder dem Etikett des Sensors anpassen, anstatt davon auszugehen, dass V004 frei mit allen Varianten A860-2120 wechselt.

Fanuc stellt die A860-2120-Serie für seine αi-Serie eingebauten Spindelmotoren her.

Das spezifische Motormodell der Maschine bestimmt, welche Variante der A860-2120 richtig ist.Die Ersatzteilliste von Spindelmotoren von Fanuc (von Fanuc Service oder autorisierten Servicepartnern erhältlich) erfasst die Modellnummern von Motoren und die Teilnummern von Sensoren.

Häufig gestellte Fragen

F1: Der Sensor steht auf der Liste "W/O MOUNTING RING" kann er noch in einer Maschine installiert werden, die derzeit den V003 (mit Ring) installiert hat?

Das V004-Sensorelement passt in denselben Befestigungsring, den der V003 ursprünglich enthielt.Entfernen Sie das V003-Sensorelement aus dem Ring (der Ring bleibt in der Regel im Motorgehäuse), überprüfen und überprüfen Sie den Zustand des Ringes und stecken Sie den V004-Sensor in den vorhandenen Ring ein.

Die mechanische Anlage und die Luftlücke sind identisch mit der ursprünglichen V003-Anlage, vorausgesetzt der Ring ist unbeschädigt.

F2: Wie kann ich bestätigen, ob der vorhandene Befestigungsring noch funktionsfähig ist, bevor ich V004 statt V003 bestelle?

Wenn die Maschine sicher abgeschaltet ist und der Encoder-Hohlraum zugänglich ist, prüfen Sie den Ring auf sichtbare Risse, Korrosionsgruben, Verzerrungen der Bohr- oder Sitzflächen,und Anzeichen einer Verunreinigung durch Kühlmittel, die möglicherweise Schuppenvorkommen verursacht haben, die den Bohrdurchmesser verändern.

Wenn der Ringbohr sichtbar nicht rund ist, korrodiert ist oder strukturelle Schäden aufweist, bestellt der V003 einen neuen Ring.

Im Zweifelsfall ist der Kostenunterschied zwischen V003 und V004 in der Regel kleiner als die Kosten für ein wiederholtes Wartungsverfahren zum Ersatz eines Randrings.

F3: Ist nach der Installation eine Änderung der Programmierung des V004 erforderlich?

- Nein. Ich weiß nicht.Die Sensorreihe A860-2120 erzeugt die gleiche Signaloberfläche unabhängig von der Variante V003/V004 beide verwenden das gleiche AiBZ-Encoderprotokoll mit den gleichen Signalstufen und der gleichen Steckverbinderkonfiguration. Der Austausch eines V003 durch einen V004 (oder umgekehrt) erfordert keine Änderung der CNC-Parameter.

Nach der Installation wird durch die Standardüberprüfung nach dem Austausch (Orientierungstest, diagnostische Überprüfung des Encoder) die korrekte Funktion ohne Anpassung der Software bestätigt.

F4: Was verursacht Ausfälle von AiBZ-Sensoren, und kann ein Ausfall vorhergesagt werden, bevor der harte Fehler auftritt?

Zu den häufigsten Ausfallmodi gehört der Eintritt von Kontaminationen (Kühlmittel dringt in das Sensorgehäuse ein und korrodiert die Elektronik oder die Signalspuren),Vibrationsbedingte mechanische Ausfälle der inneren Lötverbindungen, und LED/Fotodetektor-Abbau bei optischen Encoder-Typen.

Frühe Anzeichen sind eine zunehmende Häufigkeit von Encoder-Alarmen, die auf den Stromzyklus (auf ein intermittierendes Signal hinweist),Schleudern in Spindelorientierung Stopposition (Variation des Z-Impuls-Zeitverlaufs), und eine reduzierte Signalamplitude, die auf der Diagnostik des Verstärkers sichtbar ist.

Die Überwachung der Alarmhistorie und der Orientierungskonsistenz des Encoders im Laufe der Zeit bietet eine Vorwarnung vor einem schweren Ausfall.

F5: Ist der renovierte A860-2120-V004 eine praktikable Alternative zum neuen?

Anerkannte Fanuc-Servicepartner und Spezialisten demontieren, reinigen, ersetzen abgenutzte interne Komponenten,und vor dem Weiterverkauf die erneuerten Sensoren an den Signalspezifikationen von Fanuc anpassenEin renovierter V004 von einem Qualitäts-Renovierer ist ein brauchbares Wartungsteil für den Standard-Produktionsgebrauch.

Für Maschinen mit kritischer Produktion, bei denen die Ausfallzeit der Spindel extrem teuer ist, bieten neue Sensoren die höchste Sicherheit in der verbleibenden Lebensdauer.

Ein renovierter Sensor zu reduzierten Kosten eignet sich für Maschinen mit geringerer Kritikalität, Backup-Maschinen oder bei Budgetbeschränkungen.
