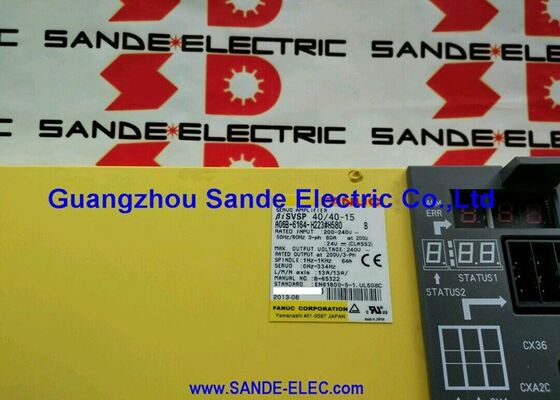

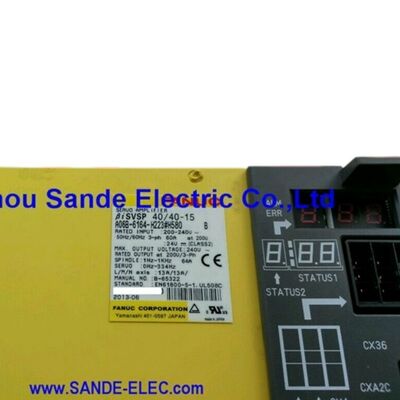

Fanuc A06B-6164-H223#H580 | Beta i Servo/Spindel-Verstärker — BiSVSP 40/40-15, Zwei-Achsen 13A Servo + 15kW Spindel, 200–240VAC, FSSB, Integriertes Netzteil

Übersicht

Der Fanuc A06B-6164-H223#H580 ist ein BiSVSP 40/40-15 — eine kombinierte Servo- und Spindelverstärkereinheit der zweiten Generation der Beta i-Serie, die zwei Servoachsenkanäle (jeweils 13A) und einen 15kW-Spindelkanal in einer einzigen Standalone-Einheit mit eigenem integriertem Netzteil vereint.

Diese kombinierte Architektur ist das bestimmende Merkmal der BiSVSP-Familie der Beta i-Serie: Eine Einheit ersetzt, was bei einer Alpha-Serien-Installation sonst ein separates PSM, zwei SVM-Servomodule und ein SPM-Spindelmodul erfordern würde, was die Anzahl der Schrankkomponenten erheblich reduziert und die Verdrahtung des Antriebssystems für kleine bis mittlere CNC-Werkzeugmaschinen vereinfacht.

Speziell für die CNC-Steuerungen Fanuc 0i-D und 0i-Mate-D entwickelt, treibt der A06B-6164-H223#H580 die Beta i-Servomotoren vom Typ biS22/3000 auf seinen beiden Servoachsenkanälen und den Beta i-Spindelmotor vom Typ biLP15 auf seinem Spindelkanal an.

Die 13A-Ausgangsleistung pro Servoachse entspricht korrekt dem Nennstrombedarf des biS22 bei vollem Dauerbetriebsdrehmoment, und die Nennleistung des 15kW-Spindelkanals deckt die volle Ausgangsleistung des biLP15 über seinen gesamten Betriebsdrehzahlbereich ab.

Alle drei Motorachsen werden über den FSSB-Glasfaserring koordiniert, der die 0i-D-Steuerung mit der Antriebseinheit verbindet.

Das Suffix #H580 kennzeichnet diese als die Standard-200V-Eingangsserie, die von einer dreiphasigen 200–240V-Wechselstromversorgung gespeist wird — die Standard-Werkstattspannung in den meisten globalen Märkten.

Dies unterscheidet sie von Hochspannungs-HV-Varianten, die in 400V-Infrastrukturen verwendet werden.

Die Neukonstruktion der zweiten Generation (basierend auf der ursprünglichen BiSVSP-Plattform A06B-6134) behob bekannte Zuverlässigkeitsprobleme der Einheiten der ersten Generation, während die mechanische und funktionale Kompatibilität mit derselben Fanuc 0i-Plattform erhalten blieb.

Schlüsselspezifikationen

BiSVSP-Architektur — Servo und Spindel in einer Einheit

Die BiSVSP-Architektur (Beta i Servo/Spindel) integriert Funktionen, die die Alpha-Serie als separate Module implementiert: Netzteil (PSM), Servotreiber-Module (SVM) und Spindelmodul (SPM) sind alle in der einzigen BiSVSP-Einheit kombiniert.

Diese Integration liefert das komplette Antriebssystem für eine kleine CNC-Werkzeugmaschine in einer Box — dreiphasigen Wechselstrom anschließen, das FSSB-Glasfaserkabel von der CNC verbinden, die drei Motoren verdrahten, und das Antriebssystem der Maschine ist komplett.

Das integrierte Netzteil gleichrichtet den dreiphasigen Wechselstromeingang und erzeugt den internen Gleichspannungsbus, der gleichzeitig die Servo- und Spindelausgangsstufen speist. Bremsenergie von der Spindelbremsung und Achsenverzögerung wird auf diesen internen Bus zurückgeführt.

Die FSSB-Verbindung zur 0i-D-Steuerung überträgt alle Achsenbefehls- und Rückmeldedaten über einen einzigen Glasfaserring, wobei die BiSVSP-Einheit als einzelner FSSB-Knoten fungiert, den die CNC als zwei Servoachsen und einen Spindelkanal erkennt.

Diese Architektur ist gezielt für kleinere Werkzeugmaschinen konzipiert, bei denen die Einfachheit und die Kosten eines Antriebssystems aus einer Einheit die modulare Erweiterungsflexibilität der Alpha-Serie überwiegen. Die 0i-Mate-D ist Fanucs Einstiegssteuerung für Bearbeitungszentren und Drehzentren, und die BiSVSP 40/40-15 ist das dazu passende Antriebssystem: kompakt, kostengünstig, komplett.

Zweite Generation — Zuverlässigkeitsverbesserungen gegenüber A06B-6134

Die Serie A06B-6164 ist die Neukonstruktion der zweiten Generation der ursprünglichen BiSVSP-Familie A06B-6134, die 2004 das kombinierte Servo-/Spindelkonzept für die Beta i-Plattform einführte. Die A06B-6164 adressiert spezifische Zuverlässigkeitsprobleme, die im Produktionsbetrieb bei den Einheiten der ersten Generation identifiziert wurden: verbesserte thermische Verwaltung der kombinierten Leistungsstufen, überarbeitetes PCB-Layout für eine bessere Trennung von Hochstrompfaden von Niederspannungssteuersignalen und aktualisierte IPM-Schutzschaltungen.

Die zweite Generation behält die volle Kompatibilität mit denselben CNC-Steuerungen 0i/0i-Mate-D und denselben Motoren der biS- und biLP-Serie bei, was sie zu einem direkten Ersatz für Einheiten der ersten Generation im Einsatz macht.

Die Inkompatibilität mit Alpha-Serien-Verstärkern ist grundlegend — die Alpha-Serie verwendet die modulare Architektur PSM/SVM/SPM mit einer anderen Gleichspannungsbusspannung, einer anderen FSSB-Gerätekonfiguration und anderen Motorsatzparametern.

Eine für BiSVSP entwickelte Maschine kann Alpha-Module nicht ersetzen, ohne das gesamte Antriebssystem zu ändern.

FAQ

F1: Die BiSVSP 40/40-15 treibt sowohl Servoachsen als auch die Spindel an — was passiert mit der Spindel, wenn eine Servoachse einen Alarm auslöst?

Die interne Architektur der BiSVSP-Einheit trennt die Servoausgangsstufen elektrisch von der Spindelausgangsstufe.

Ein Servoachsenalarm (IPM-Alarm auf dem L- oder M-Kanal) schaltet die betroffene Servoachse ab und erzeugt einen CNC-Alarm, aber der Spindelkanal kann weiterlaufen, wenn die CNC keinen Not-Halt befiehlt.

In der Praxis lösen die meisten Maschinen-Ladder-Programme bei jedem Servoalarm einen Not-Halt aus, der auch die Spindel stoppt. Die spezifische Reaktion hängt vom Design der PMC-Ladder-Logik der Maschine ab.

F2: Kann der A06B-6164-H223#H580 andere biS-Serienmotoren als den biS22 betreiben?

Die BiSVSP 40/40-15 ist werkseitig für den biS22/3000 mit 13A pro Achse ausgelegt und getestet. Kleinere Beta i-Servomotoren — biS8, biS12 — haben geringere Nennströme als 13A und können von der BiSVSP ohne Überstromprobleme angetrieben werden; der Antrieb arbeitet einfach mit einem Bruchteil seiner Ausgangskapazität.

Die Servo-Parameter müssen auf die Spezifikationen des tatsächlich installierten Motors eingestellt werden.

Größere Beta i-Motoren, die mehr als 13A Dauerstrom benötigen, können nicht verwendet werden — die Grenze der IPM-Ausgangsstufe ist die Nennleistung von 13A pro Kanal.

F3: Das Suffix #H580 kennzeichnet die 200V-Serie — gibt es 400V-Varianten für die BiSVSP 40/40-15-Konfiguration?

Die BiSVSP-Familie A06B-6164 ist nur eine 200V-Eingangsserie. Die Hochspannungs-Beta i-Verstärker-Serie mit 400V-Eingang hat andere Teilenummern im Bereich A06B-616x.

Wenn die Infrastruktur der Maschine 400V dreiphasig ist, wird die entsprechende Hochspannungs-Serieneinheit benötigt.

Das Suffix #H580 bezeichnet immer ein Standardmodul der 200V-Serie innerhalb der A06B-6164-Reihe.

F4: Welche FSSB-Topologie verwendet die BiSVSP 40/40-15 und wie erscheint sie der 0i-D CNC?

Die BiSVSP-Einheit wird als einzelner Glasfaserknoten an den FSSB-Ring der 0i-D angeschlossen. Die FSSB-Initialisierung der CNC erkennt die BiSVSP als Bereitstellung von zwei Servoachsen (L und M) und einem Spindelkanal — dieselbe Kanalzuweisung, die drei separate Alpha-Module bieten würden, aber von einer einzigen Knotenadresse im Ring.

Die FSSB-Glasfaserkabel an den Eingangs- (COP10A) und Ausgangs- (COP10B) Anschlüssen der BiSVSP bilden den Ring.

Wenn zusätzliche FSSB-Knoten (andere Achsantriebe) vorhanden sind, werden diese von der COP10B der BiSVSP zum nächsten Modul verkettet.

F5: Was sind die häufigsten Ausfallmodi des A06B-6164-H223#H580 im Produktionsbetrieb?

IPM-Ausfälle (Intelligent Power Module) in den Servoausgangsstufen — typischerweise verursacht durch Isolationsdurchschläge der Motorwicklungen, die Fehlerströme durch die Ausgangstransistoren treiben — sind die häufigsten plötzlichen Hardwareausfälle.

Der Pulsgeberkabelstecker des biS22-Motors kann nach jahrelangen wiederholten Achsbewegungen intermittierende Kontaktfehler entwickeln, was zu Encoder-bezogenen Alarmen anstelle von Antriebsfehlern führt; überprüfen Sie zuerst das Encoder-Kabel und den Stecker, wenn ein Positionsrückmeldungsalarm auftritt.

Die Alterung interner Elektrolytkondensatoren nach langer Lebensdauer kann zu Unregelmäßigkeiten der Gleichspannungsbusspannung führen und wird typischerweise bei einer vollständigen Werkstattüberholung der Einheit behoben.

Alle reparierten BiSVSP-Einheiten sollten unter Last mit tatsächlichen biS-Servomotoren und einem biLP-Spindelmotor auf einem Fanuc 0i-Testsystem getestet werden, bevor sie wieder in Betrieb genommen werden.
