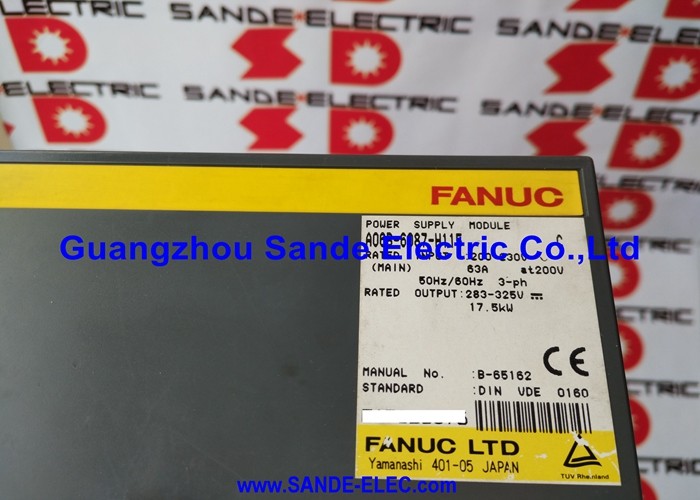

Fanuc A06B-6087-H115 | Alpha Netzteilmodul PSM-15 — 17,5kW, 3-phasig 200–230V, 63A Eingang, 283–325V DC-Zwischenkreis-Ausgang, CNC 16i / 18i / 21i

Übersicht

Das Fanuc A06B-6087-H115 ist das PSM-15 — das Netzteilmodul der Klasse 15 in Fanucs Alpha-Serien-Antriebssystem. Seine Aufgabe ist grundlegend: Es nimmt dreiphasigen 200–230V Wechselstrom aus der Anlagenstromversorgung auf, gleichrichtet und regelt ihn auf einen stabilen 283–325V DC-Zwischenkreis und verteilt diese Zwischenkreisspannung an alle Servo- und Spindelverstärkermodule im Antriebs-Rack. Jede Achsbewegung, jede Spindeldrehung, jeder Motorstromimpuls in einer Alpha-Serien-CNC-Maschine bezieht letztendlich seine Energie aus dem DC-Zwischenkreisausgang dieses Moduls. Das macht das PSM-15 zum einzigen Punkt der Stromkontinuität für das gesamte Antriebssystem — wenn es ausfällt, stoppt die Maschine.

Die kontinuierliche Ausgangsleistung von 17,5 kW definiert die gesamte kombinierte kontinuierliche Leistungsanforderung, die das PSM-15 gleichzeitig über alle nachgeschalteten Verstärkermodule aufrechterhalten kann.

In einer typischen mittelgroßen Bearbeitungszentrenkonfiguration versorgt ein PSM-15 ein Spindelverstärkermodul (SPM) und eine Kombination von Servo-Verstärkermodulen (SVM) und versorgt Spindel und Vorschubachsen zusammen innerhalb dieses 17,5-kW-Bereichs.

Der Nenneingangsstrom von 63 A bei 200 V spiegelt den primären AC-Stromverbrauch unter Volllastbedingungen wider, und dieser Wert muss bei der elektrischen Auslegung der Anlage berücksichtigt werden — sowohl hinsichtlich der Sicherungsgröße als auch der Impedanz der Stromleitung.

Was das PSM-15 von den einfacheren PSMR (regenerative Widerstand) Netzteilvarianten derselben Familie unterscheidet, ist seine aktive Leistungsrückspeisefähigkeit. Wenn ein Servo- oder Spindelmotor abbremst, fließt die in der rotierenden Masse gespeicherte kinetische Energie über den Verstärker zurück zum DC-Zwischenkreis.

In einem PSMR-System wird diese Energie in einem Widerstand als Wärme abgeführt. Im PSM-15 gibt eine aktive Front-End-Schaltung diese zurückgewonnene Energie an die dreiphasige AC-Versorgung zurück — die Energie wird effektiv in das elektrische System der Anlage zurückgespeist, anstatt als Wärme verbrannt zu werden.

Für Maschinen mit hoher Spindelträgheit oder häufigen starken Verzögerungen reduziert diese Rückspeisefähigkeit die Wärmeentwicklung im Schaltschrank erheblich und verbessert die Gesamteffizienz des Antriebssystems.

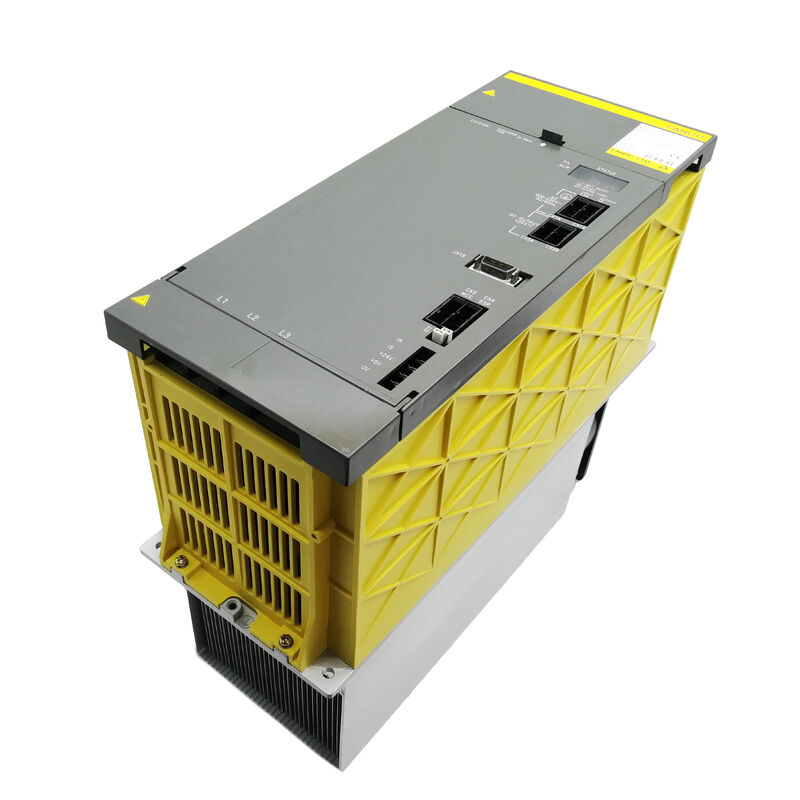

Das PSM-15 ist ein 150 mm breites Modul — breiter als die 60 mm bis 90 mm breiten SVM-Servomodule, die es versorgt — und verfügt sowohl über interne als auch externe Lüfter sowie einen externen Kühlkörper mit Rippenblock.

Diese thermische Managementanordnung spiegelt den kontinuierlichen Hochstrombetrieb wider, den das PSM-15 aufrechterhält: Die 200-A-Transistormodule im Kern erzeugen erhebliche Wärme, die kontinuierlich abgeführt werden muss, um die Komponententemperaturen innerhalb der Nennwerte zu halten.

Der externe Lüfter (A90L-0001-0335/B) und der interne Lüfter (A90L-0001-0422) sind einzeln als Ersatzteile erhältlich, was wichtig ist, da ein Lüfterausfall ein behebbares Wartungsereignis und kein Grund für einen vollständigen Modulaustausch ist.

Wichtige Spezifikationen

Der DC-Zwischenkreis — Was er für die Stromversorgung jeder Achse bedeutet

Der 283–325V DC-Zwischenkreis, den das PSM-15 aufrechterhält, ist nicht nur eine Stromschiene — er ist der Energiespeicher, aus dem alle momentanen Motorstromanforderungen gezogen werden. Wenn drei Servoachsen gleichzeitig beschleunigen, ziehen alle drei gleichzeitig Strom aus dem DC-Zwischenkreis.

Der Front-End-Gleichrichter und die Filterkondensatorbank des PSM-15 sind so dimensioniert, dass sie die Spitzen-Transientenanforderungen der nachgeschalteten Verstärker bewältigen und gleichzeitig die Zwischenkreisspannung im geregelten Bereich von 283–325V halten.

Wenn die kombinierte Spitzenstromanforderung die transienten Kapazitäten der Kondensatorbank übersteigt, sinkt die Zwischenkreisspannung und die CNC erkennt die Unterspannungsbedingung als Antriebsalarm.

Deshalb muss bei der Auswahl des PSM für eine bestimmte Maschine nicht nur die kontinuierliche Leistungsanforderung, sondern auch das Spitzen-Gleichstromstromprofil aller angeschlossenen Achsen berücksichtigt werden.

Die Nennbezeichnung von 15 kW entspricht einer kontinuierlichen Nennleistung; die tatsächliche PSM-15-Hardware unterstützt höhere Spitzenströme für die kurzen Dauern, die für Servo-Beschleunigungsereignisse charakteristisch sind.

Fanucs PSM-Auswahlverfahren berücksichtigt dies, indem ein Gleichzeitigkeitsfaktor auf die Summe aller Achsen-Nennleistungen angewendet wird — das PSM-15 mit 17,5 kW kontinuierlich ist typischerweise für Systeme geeignet, deren Spitzen-Gleichzeitigkeitsanforderung innerhalb der Auswahlrichtlinie liegt.

Leistungsrückspeisung — Energie und Wärme

Bei einer Maschine ohne aktive Rückspeisung stellt die Spindelverzögerung von Nenndrehzahl auf Null ein erhebliches Energieentsorgungsproblem dar.

Ein 7,5-kW- oder 11-kW-Spindelmotor, der mit 6000 U/min dreht, speichert erhebliche Rotationskinetik. Ihn in einem Werkzeugwechselzyklus von 2–3 Sekunden zum Stillstand zu bringen, erfordert die Absorption all dieser kinetischen Energie irgendwo — in einem PSMR-System in einen Widerstand; in einem PSM-System zurück ins AC-Netz.

Die aktive Rückspeiseschaltung des PSM-15 überwacht kontinuierlich die DC-Zwischenkreisspannung und schaltet, wenn die Verzögerungsenergie dazu führt, dass der Zwischenkreis seinen oberen Grenzwert erreicht, das aktive Front-End um, um Strom in die Dreiphasenversorgung zurückzuführen.

Dies hält den DC-Zwischenkreis innerhalb der Regelgrenzen ohne Wärmeableitungsereignis, macht eine separate Rückspeisewiderstandsbaugruppe überflüssig und reduziert die Wärmelast im Schaltschrank.

Über eine volle Produktionsschicht auf einer Maschine mit häufigen Werkzeugwechseln und Spindelbeschleunigungs-/Verzögerungszyklen ist der thermische Vorteil im Schrank erheblich — die Schranktemperaturen sind niedriger, die Lebensdauer der Komponenten verlängert sich und die Notwendigkeit einer Klimatisierung des Schranks kann reduziert werden.

Kühlsystem und Lüfterwartung

Das Wärmemanagement des PSM-15 nutzt drei parallele Wege: Der externe Kühlkörper mit Rippenblock leitet Wärme von den Transistormodulen an die Außenluft ab; der externe Lüfter (am Modul außen montiert) saugt Umgebungsluft durch die Kühlrippen; und der interne Lüfter zirkuliert Luft im Modulgehäuse, um Hotspots auf der Steuerelektronik zu vermeiden.

Alle drei Wege müssen betriebsbereit sein, damit das Modul kontinuierlich die Nennleistung liefern kann.

Die Lüfterwartung ist die häufigste vorbeugende Maßnahme für die Langlebigkeit des PSM-15. Beide Lüfter sind als separate Ersatzteile erhältlich und können ausgetauscht werden, ohne das gesamte Modul auszutauschen.

Der Alarmcode AL02 auf der 7-Segment-Anzeige des PSM-15-Frontpanels zeigt an, dass der interne Lüfter der Steuerschaltung angehalten hat — dies ist eine Warnung vor einer thermischen Übertemperaturbedingung und sollte als dringendes Wartungsereignis und nicht als aufgeschobene Reparatur behandelt werden.

Der Ausfallweg des externen Lüfters ist ähnlich: Die Kühlkörpertemperatur steigt, bis AL03 (Kühlkörper-Übertemperatur) einen Antriebsabschaltung auslöst.

Eine praktische Empfehlung für Anlagen, die Alpha-Serienmaschinen betreiben, ist, den Alarmverlauf aufzuzeichnen und beide Lüfter während jedes geplanten Maschinenwartungsstopps zu ersetzen, unabhängig davon, ob ein Lüfter ausgefallen ist, wenn das Modul bekanntermaßen mehr als fünf Jahre im kontinuierlichen Produktionsbetrieb ist.

Der Verschleiß der Lüfterlager ist altersabhängig und macht sich vor einem Lagerausfall nicht immer durch offensichtliche Geräusche bemerkbar.

Interne Platinen und wartungsfähige Komponenten

Das PSM-15 enthält zwei Hauptplatinen: Die Verdrahtungsplatine A20B-1006-0470 übernimmt die Anschlüsse des Leistungsteils, die Gate-Ansteuersignale zu den Transistormodulen und die E/A-Schnittstelle; die Steuerkarte A16B-2202-042x (Suffix variiert je nach Revision) führt den Regelalgorithmus, die Schutzlogik und die LED-Alarmanzeige aus.

Keine der beiden Platinen wird separat verkauft — das Modul ist die Serviceeinheit.

Die Transistormodule (drei 200A-Einheiten), der interne Lüfter, der externe Lüfter, der Akkupack für die Steuerschaltung und die DC-Zwischenkreis-Sicherungen sind als einzelne Ersatzteile erhältlich und können von qualifizierten Servicetechnikern während einer Überholung ausgetauscht werden.

Alpha PSM-15 Alarmcode-Referenz

Die 7-Segment-LED-Anzeige des PSM-15-Frontpanels zeigt im Fehlerfall Alarmcodes an. Wichtige Alarmbedeutungen speziell für das PSM-15:

AL01 — Überstrom im Hauptstromkreis-Eingang (spezifisch für PSM-15 bis PSM-30 Klasse; unterscheidet sich von PSM-5.5 und PSM-11, wo AL01 IPM-Fehler anzeigt). Überprüfen Sie die Spannungsbalance der dreiphasigen Versorgung, die Eingangssicherungen und den Zustand der AC-Drossel.

AL02 — Lüfter der Steuerschaltung gestoppt. Ersetzen Sie den internen Lüfter, bevor Sie den Betrieb wieder aufnehmen.

AL03 — Übertemperatur des Hauptstromkreis-Kühlkörpers. Überprüfen Sie den Betrieb des externen Lüfters, vergewissern Sie sich, dass die Umgebungstemperatur des Schranks innerhalb der Spezifikation liegt, und bestätigen Sie, dass die Kühlrippen nicht durch Kühlnebel oder Späneablagerungen blockiert sind.

AL04 — DC-Link-Spannungsabfall. Zeigt an, dass der DC-Zwischenkreis unter die minimale Betriebsschwelle gefallen ist. Kann auf ein Problem mit der Stromversorgung, einen defekten Gleichrichterteil im PSM oder eine übermäßige gleichzeitige Stromanforderung von nachgeschalteten Modulen hinweisen.

AL07 — Niedrige DC-Spannung (Fehler der DC-Link-Ladeschaltung beim Start). Die DC-Zwischenkreis-Vorladschaltung konnte die Zwischenkreisspannung nicht innerhalb der erwarteten Zeit auf die Betriebsspannung erhöhen — deutet oft auf einen defekten Vorladwiderstand oder Schütz im PSM hin.

FAQ

F1: Kann der A06B-6087-H115 sowohl Alpha- als auch Alpha i-Serien-Verstärkermodule im selben Antriebs-Rack mit Strom versorgen?

Die A06B-6087 PSM-Familie ist die Stromversorgungsgeneration, die mit den Alpha (Pre-i) Verstärkermodulen abgestimmt ist — insbesondere die SVM- und SPM-Familien A06B-6079, A06B-6080, A06B-6088, A06B-6089 und A06B-6096. Die Alpha i (ai) Generation von Verstärkern (A06B-6114 Serie SVM) verwendet die aiPS-Netzteile der A06B-6110 Serie. Diese beiden Generationen von Netzteilen sind nicht innerhalb desselben Antriebsbusses kompatibel. Eine Maschine, die ein teilweises Upgrade des Antriebssystems von Alpha auf Alpha i durchläuft, müsste das PSM sowie die SVM- und SPM-Module ersetzen, um eine kompatible Stromversorgungsarchitektur zu erhalten.

F2: Was ist der Zweck der empfohlenen AC-Drossel (A81L-0001-0123) am Eingang des PSM-15?

Die AC-Drossel (auch Netzinduktivität genannt) wird zwischen der Anlagenstromversorgung und den dreiphasigen Eingangsklemmen des PSM-15 installiert. Sie erfüllt zwei Zwecke: Sie begrenzt die Stromanstiegsrate während der DC-Zwischenkreis-Vorladephase beim Start und reduziert so die Einschaltstrombelastung der Gleichrichterdioden des PSM und der Anlagenstromleitung; und sie dämpft die harmonische Verzerrung, die die Gleichrichterschaltung des PSM andernfalls in das Anlagenstromsystem zurückspeisen würde. In Anlagen mit strengen Anforderungen an die Stromqualität oder wo das PSM eine Stromversorgung mit empfindlichen Geräten teilt, ist die Drossel nicht optional — sie ist ein Schutz für das Antriebssystem und die elektrische Infrastruktur der Anlage.

F3: Wenn das PSM-15 AL01 anzeigt, sollte das gesamte Modul ersetzt werden oder kann der Fehler spezifischer diagnostiziert werden?

Für die PSM-15-Klasse zeigt AL01 einen Überstrom im Hauptstromkreis-Eingang an — der dreiphasige AC-Strom, der in den Gleichrichterteil fließt, hat die Schutzschwelle überschritten. Bevor Sie auf einen Ausfall der internen Gleichrichter- oder Transistormodule des PSM schließen, überprüfen Sie: die dreiphasige Versorgungsspannung an den Eingangsklemmen des PSM (Spannungsungleichgewicht oder Versorgungsabfall kann zu scheinbarem Überstrom führen), die Eingangssicherungen, die AC-Drossel, falls vorhanden (ein Phasenausfall in der Drossel führt zu einem starken Versorgungsungleichgewicht) und ob der Alarm mit einem bestimmten Betriebereignis korreliert (Spindelstart, gleichzeitige Mehrachsenbeschleunigung). Ein Fehler, der nur unter hoher Last auftritt, kann auf ein grenzwertiges Transistormodul hinweisen, während ein Fehler, der sofort beim Einschalten auftritt, auf ein Problem mit dem Gleichrichter oder der Vorladeschaltung hindeutet.

F4: Wie wird die Ausgangsleistung von 17,5 kW zur Dimensionierung des PSM-15 für eine bestimmte Maschinenkonfiguration verwendet?

Die 17,5 kW des PSM-15 sind eine kontinuierliche Nennleistung — die Gesamtleistung, die das Modul an alle angeschlossenen SVM- und SPM-Module gleichzeitig liefern kann, ohne thermische Grenzen zu überschreiten. Um zu überprüfen, ob das PSM-15 für eine bestimmte Maschine ausreichend ist, summieren Sie die Nenn-Dauerleistung aller angeschlossenen Verstärkermodule (Servo + Spindel), wenden Sie einen Gleichzeitigkeitsfaktor an (typischerweise 0,7, um zu berücksichtigen, dass nicht alle Achsen selten gleichzeitig die volle Nennleistung beanspruchen) und bestätigen Sie, dass dieser Wert unter 17,5 kW liegt. Überprüfen Sie zusätzlich, ob die Spitzenstromanforderung des Motors des Spindelverstärkers beim Start oder während des schweren Schneidens die Spitzenstromfähigkeit des PSM für die Dauer des Ereignisses nicht überschreitet.

F5: Welche Auswirkungen hat ein Ausfall des internen oder externen Lüfters im PSM-15 auf die Maschine und wie dringend ist die Reparatur?

Ein Lüfterausfall sollte als dringend behandelt werden — nicht weil die Maschine sofort stoppt, sondern weil die verbleibende thermische Reserve schrumpft und die Zeit bis zu einem hitzebedingten Abschalten unvorhersehbar wird. Bei stehendem externem Lüfter steigt die Kühlkörpertemperatur während des Betriebs, bis AL03 ausgelöst wird und das PSM zum Schutz der Transistormodule abschaltet. In einer kühlen Umgebungstemperatur kann dies Minuten oder Stunden dauern; in einer Sommerproduktionsumgebung mit einem heißen Schrank kann dies innerhalb von Minuten nach dem Stillstand des Lüfters geschehen. Ein interner Lüfterausfall hat ähnliche Folgen für die Temperatur der Steuerplatine. In beiden Fällen sollte die Maschine nur unter genauer Überwachung weiterbetrieben und eine sofortige Lüfterersetzung geplant werden — der Lüfteraustausch ist eine geringfügige Reparatur im Vergleich zum Austausch des Transistormoduls, der bei einem Überhitzungsausfall erforderlich wäre.
