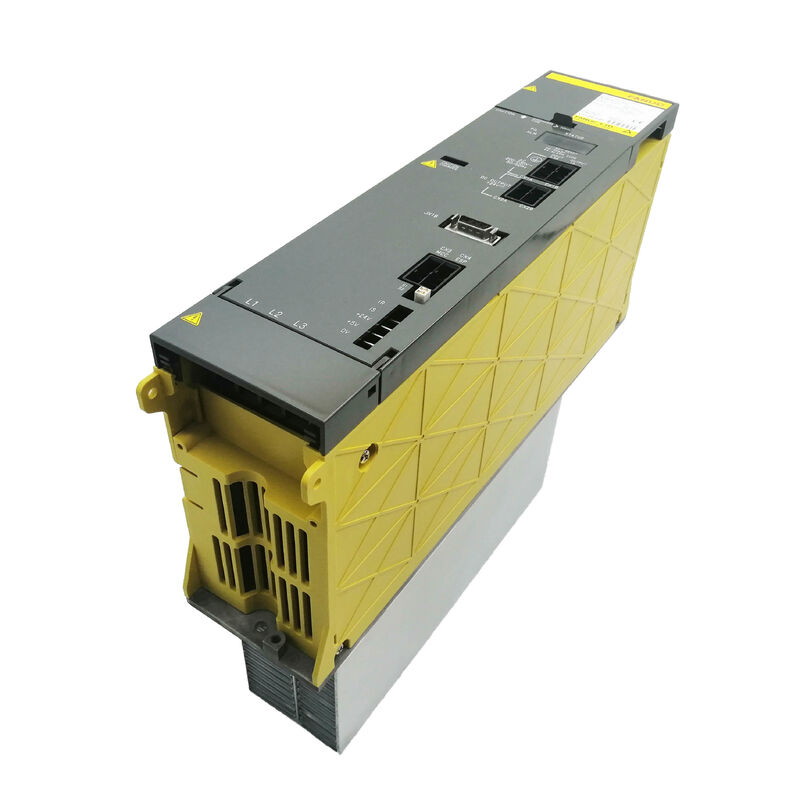

Fanuc A06B-6077-H111 | Alpha Netzteilmodul PSM-11 — Servo-Leistungswandler, 13,2 kW, 200–230 V AC 3-phasig, 49 A, 283–325 V DC-Schiene

Übersicht

Das Fanuc A06B-6077-H111 trägt in der Produktklassifizierung von Fanuc die Bezeichnung „Servo-Leistungswandler“ — und dieser Begriff erfasst die technische Rolle des Moduls präzise. Zwischen der dreiphasigen Wechselstromversorgung des Werks und den Servo- und Spindelverstärkern, die die Maschinenachsen antreiben, sitzt das PSM-11 und führt die Leistungsumwandlung durch, die die Bewegungssteuerung ermöglicht: Es gleichrichtet und regelt Wechselstrom in die stabile Gleichspannung von 283–325 V der DC-Schiene, von der jedes Alpha-Serien-SVM- und SPM-Modul an der Maschine gespeist wird.

In der Alpha-Antriebshierarchie von Fanuc gehört das PSM-11 zur Produktgruppe A06B-6077 — der kleineren der beiden Alpha-Netzteilfamilien, die unter der Serie A06B-6087 angesiedelt ist, welche die PSM-15 bis PSM-55 abdeckt.

Diese Familienunterscheidung ist nicht kosmetisch; die Module der A06B-6077 wurden speziell für kompakte und kleine Werkzeugmaschinenkonfigurationen entwickelt, bei denen der Strombedarf des gesamten Antriebssystems innerhalb von 13,2 kW liegt.

Eine Maschine mit einem kleinen Spindelmotor (3,7 kW oder 5,5 kW Klasse) und zwei oder drei kompakten Servoachsen, die die CNC-Steuerungen der Serie 0-D oder 16/18/21 betreiben, ist eine natürliche Anwendung für das PSM-11.

Die Kapazität von 13,2 kW deckt diese Konfiguration mit ausreichender Reserve ab, und das kompakte Modulformat (~2,26 kg) passt in die kleineren Schaltschränke, die diese Maschinenklasse kennzeichnen.

Das PSM-11 verfügt über aktive Leistungsrückspeisung — denselben Energierecycling-Mechanismus wie die größeren PSM-Module der A06B-6087.

Wenn Achsen abbremsen, wird die Bremsenergie des Motors wieder in Wechselstrom umgewandelt und in die dreiphasige Versorgung eingespeist, anstatt in einem Widerstand verbrannt zu werden.

Für kleine Maschinen mit häufigen Positionierzyklen bedeutet diese Rückspeisung kühlere Schränke und einen geringeren Energieverbrauch aus der Versorgung des Werks über eine Produktionsschicht hinweg.

Die Alternative — der PSMR-Typ in der Serie A06B-6081 — erfordert eine separate externe Entladungswiderstandseinheit; das PSM-11 eliminiert diese Notwendigkeit vollständig.

Eine Spezifikation, die das PSM-11 von anderen Modulen der Alpha-Familie unterscheidet, ist seine Anforderung an externe Zwangskühlung.

Die offizielle Alpha-Systemdokumentation von Fanuc gruppiert das PSM-11 explizit zusammen mit dem wesentlich größeren PSM-45 als Module, die eine externe Zwangsluftkühlung benötigen.

Für ein 13,2-kW-Modul mit ca. 2,26 kg mag dies unerwartet erscheinen — es spiegelt das kompakte Gehäusedesign des PSM-11 wider, das nicht über die eigenständige Kühlkörper- und Lüfteranordnung der 150 mm breiten A06B-6087-Module verfügt.

Die Installation muss einen gerichteten Luftstrom über die Kühlkörperflächen des PSM-11 gewährleisten; das alleinige Verlassen auf natürliche Schrankkonvektion bei Volllast führt zu AL03-Übertemperaturschaltungen des Kühlkörpers.

Wichtige Spezifikationen

Servo-Leistungswandler — Verständnis der Rolle in der Alpha-Antriebskette

In der Architektur des Alpha-Antriebssystems fließt die Leistung von der Versorgung des Werks → PSM → DC-Schiene → SVM/SPM-Verstärker → Motoren. Die Rolle des PSM-11 in dieser Kette ist die AC-zu-DC-Umwandlungsstufe.

Es steuert nicht die Motorgeschwindigkeit oder -position — das ist die Aufgabe der nachgeschalteten SVM- und SPM-Module. Was das PSM-11 tut, ist die Aufrechterhaltung der DC-Schiene bei der geregelten Spannung, auf die alle nachgeschalteten Module angewiesen sind, und die Bereitstellung des Momentanstroms, den diese Module benötigen, wenn Beschleunigungs- oder Schnittlasten über den Durchschnitt steigen.

Die Qualität der DC-Bus-Regelung wirkt sich direkt auf die Leistung der nachgeschalteten Verstärker aus.

Busspannungsschwankungen außerhalb des Fensters von 283–325 V — entweder Einbrüche durch unzureichenden Versorgungstrom oder Überschwingungen durch Rückspeisungsenergie, die schneller ankommt, als sie zurückgeführt werden kann — führen zu Antriebsalarmen, die die Maschine stoppen.

Die Steuerschaltung des PSM-11 überwacht kontinuierlich die Bussspannung und passt den Tastgrad des Gleichrichters an, um den Bus innerhalb der Spezifikation zu halten und die stabile Versorgungsschiene bereitzustellen, die die Qualität der Servoschleife erfordert.

Der Nenneingangsstrom von 49 A bei 200 V entspricht etwa 13 kW realer Eingangsleistung — was der Nennleistung von 13,2 kW am DC-Ausgang nach Abzug der Umwandlungsverluste nahe kommt. Diese enge Beziehung zwischen Ein- und Ausgang definiert die thermische Effizienz des Moduls; der Großteil der Eingangsleistung erreicht tatsächlich die DC-Schiene, wobei ein kleiner Teil in den Schaltkomponenten zu Wärme wird.

A06B-6077 vs A06B-6087 — Zwei Alpha-Familien, ein Buskonzept

Die Familien A06B-6077 (PSM-5.5 und PSM-11) und A06B-6087 (PSM-15 bis PSM-55) erzeugen beide denselben DC-Bus-Ausgang von 283–325 V und verwenden dasselbe Prinzip der aktiven Rückspeisung. Die Unterschiede liegen in der Leistung, dem physischen Format und den kompatiblen Platinenspezifikationen.

Ein PSM-11 kann ein PSM-15 nicht direkt im selben Schranksteckplatz ersetzen — die physischen Gehäuseabmessungen und die DC-Bus-Anschlussanordnung unterscheiden sich.

Jede Familie hat ihre eigenen internen Platinen (die A06B-6077 verwendet A16B-2202-0461/A16B-2202-0420; das A06B-6087 PSM-15 verwendet A20B-1006-0470/A16B-2202-042x) und diese sind nicht austauschbar.

Die nachgeschalteten SVM- und SPM-Verstärkermodule sind jedoch mit der DC-Bus-Leistung beider Familien kompatibel — ein SVM-Modul, das Strom von einem PSM-11-Bus bezieht, und ein SVM-Modul, das von einem PSM-26-Bus bezieht, sehen beide dieselben geregelten 283–325 V und arbeiten aus Sicht des Verstärkers identisch.

Leckageerkennung und Alarmreferenz

Das PSM-11 verfügt über eine Leckageerkennungsschaltung, die Erdschlusssituationen in der angeschlossenen Motorabgangsverdrahtung überwacht. Dies gibt eine Frühwarnung vor einer Verschlechterung der Wicklungsisolierung, bevor ein vollständiger Ausfall auftritt. Wichtige Alarmcodes auf dem Frontdisplay des PSM-11:

AL01 — Überstrom im Hauptleistungsmodul (IPM-Fehler bei PSM-11-Klasse — beachten Sie, dass dies sich von PSM-15 und höher unterscheidet, wo AL01 AC-Eingangsüberstrom bedeutet).

AL02 — Lüfter der Steuerschaltung gestoppt. Ersetzen Sie den internen Lüfter (A90L-0001-0422) vor weiterem Betrieb.

AL04 — DC-Link-Spannungsabfall. Überprüfen Sie die nachgeschalteten Verstärkermodule und Busverbindungen.

AL05 — DC-Bus-Vorladung unvollständig. Überprüfen Sie die Vorladeschaltung im Modul.

FAQ

F1: Wenn das PSM-11 eine externe Zwangskühlung benötigt, welche minimale Luftstromanordnung ist im Schaltschrank der Maschine erforderlich?

Das Installationshandbuch der Alpha-Serie von Fanuc (B-65162) gibt den erforderlichen Luftstrom für jeden PSM-Typ an. Für das PSM-11 ist die wesentliche Anforderung, dass kühle Außenluft — keine rezirkulierte Schrankluft — über die Kühlkörperflächen des Moduls geleitet wird.

Ein spezieller kleiner Axiallüfter, der so montiert ist, dass er Außenluft über die Kühlkörperfläche leitet, oder ein Schrankdesign mit einem erzwungenen Luftstromweg von außerhalb des Schranks durch die Kühlkörperzone des PSM-11 erfüllt diese Anforderung.

Das benötigte Luftvolumen wird durch den thermischen Widerstand des Kühlkörpers und die Wärmeentwicklung bei 49 A Eingang bestimmt — das Handbuch B-65162 gibt den genauen Lüftertyp und die minimale Luftstromrate an.

F2: Kann das A06B-6077-H111 Alpha i-Serien-Verstärker (A06B-6114 SVM) anstelle der ursprünglichen Alpha-SVM-Module mit Strom versorgen?

Nein. Die PSM der Alpha-Generation (A06B-6077 und A06B-6087) und die aiPS der Alpha i-Generation (A06B-6110 und A06B-6140) sind architektonisch getrennt.

Die DC-Bus-Spannung ist ähnlich, aber die Verteilung der Steuerleistung, die Busbar-Hardware und die Kommunikationsarchitektur zwischen dem PSM und den nachgeschalteten Verstärkern sind für jede Generation spezifisch.

Alpha i (A06B-6114) SVM-Module benötigen ein Alpha i aiPS (A06B-6110/6140-Serie) Netzteil.

Der Anschluss eines A06B-6114 SVM an einen PSM-11-Bus ist keine unterstützte Konfiguration.

F3: Was sind die Folgen des Weglassens der externen Zwangsluftkühlung am PSM-11 während des Maschinenbetriebs?

Ohne externe Zwangsluftkühlung steigt die Kühlkörpertemperatur des PSM-11 bei Dauerbetrieb an. Die Anstiegsrate hängt von der Umgebungstemperatur des Schranks und der tatsächlichen Last ab.

Bei voller Leistung von 13,2 kW in einem Schrank ohne dedizierte PSM-11-Kühlung tritt schließlich AL03 (Übertemperatur des Kühlkörpers) auf. Das Modul schaltet ab, um den IPM-Transistor zu schützen.

Bei reduzierten Lasten kann der Kühlkörper länger unter dem AL03-Schwellenwert bleiben, aber die thermische Reserve ist reduziert und jede Erhöhung der Umgebungstemperatur kann ihn überlasten — eine unzuverlässige Situation für die Produktion. Externe Kühlung ist erforderlich, nicht optional.

F4: Das PSM-11 ist als kompatibel mit den Steuerungen der Serie 0-C und 0-D aufgeführt. Unterstützt es auch 0i- und 16i/18i-Steuerungen?

Ja. Das A06B-6077-H111 ist kompatibel mit der Steuerungsfamilie 0i-A (die das Alpha-Antriebssystem verwendet) sowie mit den Steuerungen der Serie 16 (A/B), 18 (A/B) und 21 (A/B).

Die Kompatibilität mit 0-C und 0-D spiegelt die frühesten digitalen Servo-Steuerungen in Fanucs Angebot wider, die die Alpha-Antriebsarchitektur verwendeten.

Das PSM-11 dient weiterhin als Netzteil für kompakte Alpha-Antriebssysteme über alle diese Steuerungsgenerationen hinweg.

F5: Welche Prüfungen bestätigen nach dem Einbau eines Ersatzgeräts A06B-6077-H111, dass das Modul ordnungsgemäß funktioniert?

Schalten Sie die Maschine ein und beobachten Sie die Anzeige auf dem Frontpanel des PSM-11 — ein normaler Betrieb sollte innerhalb weniger Sekunden nach dem Einschalten, nach Abschluss der DC-Bus-Vorladung, eine stabile Statusanzeige zeigen. Bestätigen Sie, dass kein Alarm auf dem PSM-Display oder auf dem Servoalarmbildschirm der CNC angezeigt wird.

Überprüfen Sie, ob die DC-Bus-Spannung wie erwartet auf den Statusanzeigen des SVM-Moduls erscheint. Wenn alle Statusanzeigen normal sind, fahren Sie jede Achse mit langsamer manueller Jog-Bewegung, um den Betrieb der Servoschleife zu bestätigen, bevor Sie die Maschine in den automatischen Zyklus zurückversetzen.

Dokumentieren Sie den Alarmcode vor dem Austausch und bestätigen Sie, dass er nicht erneut auftritt.
