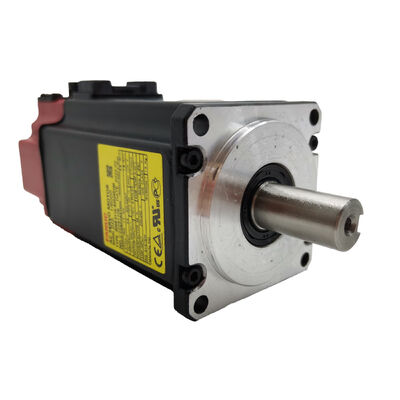

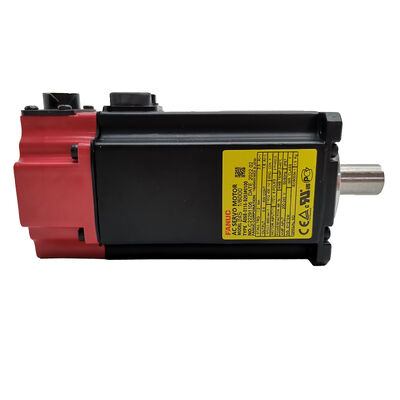

Fanuc A06B-0116-B203#0100 — βiS 1/6000 abgedichteter AC-Servomotor, 6.000 U/min, IP67, mit Keilnut, Absolutwertgeber

Produktübersicht

Teilenummer: A06B-0116-B203#0100

Auch gesucht als: A06B0116B203, FANUC A06B-0116-B203#0100, Fanuc A06B0116B2030100

Motormodell: βiS 1/6000 (Beta iS 1/6000)

Klassifizierung: Fanuc Beta iS Serie abgedichteter bürstenloser AC-Servomotor — 1,2 Nm Stillstandsdrehmoment, 6.000 U/min maximale Drehzahl, glatte Welle mit Keilnut, keine Bremse, B64iA Absolutwertgeber, IP67 abgedichtet

Technische Spezifikationen

Wo der βiS passt — und warum er existiert

Bevor Sie diesen Motor spezifizieren oder beschaffen, ist es hilfreich zu verstehen, wo die Fanuc βiS Serie im Verhältnis zu den weiter verbreiteten αiS und αiF Familien steht. Die Unterscheidung liegt nicht nur in Größe oder Drehmoment — es geht um die Designphilosophie hinter jeder Produktlinie.

Die αiS und αiF Motoren wurden für höchste Servo-Performance entwickelt: maximale Rückkopplungsauflösung (1.000.000 P/U), minimale Rastmomente, optimierte Servo-Bandbreite und höchste Positionsregelgenauigkeit bei anspruchsvollen Mehrachsen-Bearbeitungszentren und Fünf-Achsen-Anwendungen. Es handelt sich um Premium-Komponenten, die entsprechend bepreist sind und in Maschinen verbaut werden, bei denen diese Leistungsniveaus sowohl erforderlich als auch gerechtfertigt sind.

Der Serie βiS (Beta iS) nimmt eine andere Position ein. Aufbauend auf demselben Fanuc seriellen Encoder-Ökosystem und kompatibel mit Fanuc αi-Generation CNC-Plattformen, sind die βiS Motoren für Anwendungen konzipiert, bei denen solide Servo-Performance wichtig ist, aber das extreme Ende des αiS/αiF Leistungsbereichs nicht erforderlich ist — kompakte Bohrtiefe-Zentren, Revolverdrehmaschinen, Rundschleifmaschinen, kleine Bearbeitungszentren und kostengünstige Automatisierungsausrüstung. Der βiS verwendet den B64iA Encoder mit 64.000 P/U anstelle der 1.000.000 P/U der αi Serie — ein Auflösungsunterschied, der bei ultrapräzisen Konturachsen von Bedeutung ist, aber bei den Punkt-zu-Punkt- und Einzelachsenoperationen, die βiS Motoren überwiegend bedienen, weitgehend irrelevant ist.

Der A06B-0116-B203#0100 ist das 1,2 Nm / 6.000 U/min Modell — der Einstieg in den βiS 1 Rahmen — und das #0100 Suffix kennzeichnet die vollständig IP67 abgedichtet Variante. Diese Abdichtungsverbesserung, nicht die Basis-Motorleistung, unterscheidet diese spezielle Konfiguration von der Standard-B203.

IP67 abgedichtet — Was das #0100 Suffix tatsächlich liefert

Jeder A06B-0116-B203#0100 verfügt über IP67-Schutz — bestätigt durch das #0100 Suffix, das ihn vom Basis-B203 mit Standard-IP65 unterscheidet. Der Unterschied zwischen IP65 und IP67 ist nicht gering, wenn der Motor an einer Werkzeugmaschinenachse sitzt.

IP65 schützt vor Staub und gerichteten Wasserstrahlen — ausreichend für die meisten CNC-Umgebungen, in denen der Motor vom Schneidbereich entfernt montiert ist und hauptsächlich Kühlnebel und gelegentlichen Spritzern ausgesetzt ist.

IP67 geht weiter: Schutz vor vorübergehendem Eintauchen in Wasser bis zu einer Tiefe von einem Meter für bis zu dreißig Minuten. In Werkzeugmaschinenbegriffen bedeutet dies, dass der Motor direktem Kühlmittelfluss, Hochdruck-Kühlmittelsprühnebel, der den Motorkörper erreicht, Kühlmittelansammlungen in der Motorbefestigungstasche und aggressive Reinigungsarbeiten ohne Eindringen von Kühlmittel in das Motorgehäuse und die Wicklungen oder den Encoder übersteht.

Für Maschinen, bei denen der βiS 1/6000 an einer Position montiert ist, die regelmäßig mit Kühlmittel in Berührung kommt — ein Z-Achsen-Antrieb in einem kompakten Bearbeitungszentrum, ein X-Achsen-Motor an einer Revolverdrehmaschine nahe der Schnittzone oder jede Achse, bei der der Motor physisch vor dem Kühlmittelstrom abgeschirmt werden kann — ist IP67 die richtige Spezifikation. Die Spezifikation von IP65 in einer IP67-Umgebung ist eine Wette darauf, dass der Motor eine fortschreitende Dichtungsdegradation übersteht, die er im Laufe der Zeit verlieren wird.

Der 14mm Wellendurchmesser mit Keilnut und das IP67 abgedichtete Gehäuse bilden zusammen die vollständige externe Schnittstelle dieses Motors. Die Wellengeometrie ist innerhalb des βiS 1 Rahmens standardisiert und passt zu den Kupplungsnaben, die an Maschinen montiert sind, die diesen Motor spezifizieren.

6.000 U/min Maximale Drehzahl — Mehr als der αiF 1/5000 für Hochzyklus-Anwendungen

Ein Detail, das für jeden, der den A06B-0116-B203#0100 mit den Fanuc αiF 1/5000 Motoren in der gleichen Leistungsklasse vergleicht, erwähnenswert ist: Der βiS 1/6000 erreicht 6.000 U/min, während die αiF 1/5000 Familie bei 5.000 U/min endet. Bei einigen Anwendungen — insbesondere bei Hochgeschwindigkeits-Bohrtiefe-Zyklen mit kompakten Werkzeugen und häufigen Start-Stopp-Achsenbewegungen — übersetzt sich dieser Unterschied von 1.000 U/min direkt in kürzere Achsenfahrzeiten bei kurzen Hüben.

Bei 6.000 U/min an einer Kugelumlaufspindel mit 5 mm Steigung bei direkter Kupplung fährt die Achse mit 30 m/min. An einem kompakten Bearbeitungszentrum, bei dem die Eilganggeschwindigkeit die Zykluszeit bei kurzen Annäherungs- und Rückzugs-Bewegungen begrenzt, reduziert die zusätzliche Reserve über 5.000 U/min die Nicht-Schneidzeit bei Hochzyklus-Arbeiten. Dies ist ein echter Anwendungs-Vorteil für Bohr- und leichte Fräsarbeiten und kein Spezifikationsdetail ohne praktische Konsequenz.

Gleichzeitig ist ein Stillstandsdrehmoment von 1,2 Nm die richtige Paarung für diesen Drehzahlbereich — der Motor ist für schnelle Positionierung bei leichter Last optimiert, nicht für anhaltende Hochdrehmoment-Bearbeitung. Anwendungen, die anhaltendes Drehmoment unter schweren unterbrochenen Schnittlasten erfordern, werden besser von größeren Motoren bedient, unabhängig von der Drehzahl.

B64iA Absolutwertgeber: Positionsbeibehaltung ohne den 1M P/U-Preis

Der B64iA, der im A06B-0116-B203#0100 verbaut ist, ist ein serieller Absolutwertgeber, der 64.000 Impulse pro Umdrehung liefert — eine Auflösung, die im Vergleich zum A1000 mit 1.000.000 P/U der αiS/αiF Serie bescheiden erscheinen mag, aber im Kontext der Anwendungen, die dieser Motor bedient, eine völlig ausreichende Positionsregelqualität bietet.

Absoluter Betrieb bedeutet kein Referenzieren beim Einschalten. Die Mehrumdrehungs-Wellenposition wird über den Stromausfall durch die Pufferbatterie im Fanuc βi Serie Servo-Verstärker beibehalten. Jedes Mal, wenn die CNC eingeschaltet wird, ist die Achskoordinate sofort verfügbar, ohne dass eine Referenzrückfahrtbewegung erforderlich ist. Für Maschinen, die zwischen Schichten Strom schalten oder sich von Alarmereignissen erholen, eliminiert dieses Betriebsverhalten die Start-Referenzierungssequenz, die inkrementelle Encoder-Systeme erfordern — eine echte Zeitersparnis, die sich über jeden Produktionstag hinweg ansammelt.

Bei 64.000 Zählungen pro Umdrehung an einer Kugelumlaufspindel mit 5 mm Steigung schließt sich die Positionsregelung bei einer Auflösung von etwa 78 Nanometern pro Zählung. Für die Positionierungsaufgaben, die der βiS 1/6000 typischerweise bewältigt — Bohrungen an Lochpositionen, Anfahr- und Rückfahrzyklen für Gewindeschneiden, Positionierung von Revolverwerkzeugen an Revolverdrehmaschinen — ist diese Auflösung mehr als ausreichend für die Toleranzen, die die Operationen erzeugen.

Der B64iA kommuniziert über dasselbe Fanuc serielle Encoder-Protokoll, das auch von der βi Verstärker-Serie verwendet wird, wodurch er vollständig in das Fanuc βi Antriebssystem integriert ist, ohne dass eine Schnittstellenanpassung erforderlich ist. Batteriewartung folgt denselben Regeln wie bei anderen Fanuc Absolutwertgebersystemen: Ersetzen Sie die Pufferbatterie im Servo-Verstärker, wenn die CNC einen Niedrigbatterie-Alarm ausgibt. Ein vollständiges Entladen der Batterie setzt den Zähler zurück und erfordert eine einmalige Neu-Referenzierung.

Gerade Welle mit Keilnut: Sichere Drehmomentübertragung in einem kleinformatigen Motor

Die 14mm gerade Welle mit Keilnut am A06B-0116-B203#0100 ist die richtige Kupplungsschnittstelle für die Kupplungsnaben, die an Maschinen montiert sind, die diesen Motor spezifizieren. Bei einem Stillstandsdrehmoment von 1,2 Nm überträgt die Keilnut das Drehmoment durch positive mechanische Verzahnung, anstatt sich ausschließlich auf Reibungsklemmung zu verlassen — wichtig für Achsen, die häufig umkehren und bei denen Vibrationen eine reine Reibungskupplung im Laufe der Zeit lösen könnten.

Der 14mm Wellendurchmesser ist spezifisch für den βiS 1 Rahmen. Er ist kleiner als die Wellendurchmesser von αiF und αiS Motoren mit ähnlichen Nennleistungen, was das kompaktere physische Format des βiS widerspiegelt. Dieser physische Unterschied bedeutet, dass Kupplungsnaben von größeren Fanuc Motorenfamilien nicht auf den βiS 1 übertragen werden können — die Nabenbohrung muss spezifisch für den 14mm Wellendurchmesser dieses Motors sein.

Da der A06B-0116-B203#0100 keine Bremse hat (bestätigt durch die B203-Bezeichnung), ist das Verfahren zum Austausch der Kupplungsnabe bei einem Motorwechsel unkompliziert: Entfernen Sie die Nabe mit einem geeigneten Abzieher, überprüfen Sie, ob Keil und Keilnut unbeschädigt sind, montieren Sie den neuen Motor, installieren Sie die Nabe mit eingelegtem Keil wieder und ziehen Sie sie gemäß dem Drehmoment des Kupplungsherstellers fest. Die Konfiguration ohne Bremse hält den Motorkörper kürzer und leichter, was ein echter Verpackungsvorteil bei kompakten Maschinen ist, bei denen der Motorzugang eingeschränkt ist und der Platz begrenzt ist.

Verstärker- und CNC-Kompatibilität

Der A06B-0116-B203#0100 arbeitet mit Fanuc βi Serie Servo-Verstärkern (βiSV). Die βiSV Verstärkermodule sind die kompakten, kostengünstigen Antriebseinheiten, die für die βiS Motorenfamilie entwickelt wurden — kleiner in der Schaltschrankfläche als die αiSV Module und entsprechend geringer in der Stromstärke, abgestimmt auf die moderate Leistungsklasse des βiS Motors.

Kompatible CNC-Plattformen umfassen Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B und 32i. Motor und Verstärker kommunizieren über dieselbe Fanuc serielle Link-Architektur, die in den αi und βi Produktfamilien verwendet wird — der Unterschied zwischen βiSV und αiSV liegt im Motorenparameter-Set und der Stromstärke, nicht im CNC-zu-Verstärker-Kommunikationsprotokoll.

Beim Einbau dieses Motors als Ersatz, stellen Sie sicher, dass die CNC-Achsenparameter auf den βiS 1/6000 Motortyp aus der Fanuc Servo-Parameterdatenbank eingestellt sind. Bei neueren CNC-Versionen kann die automatische Motortyp-Erkennung über die B64iA Encoder-Daten die Parameter automatisch füllen — überprüfen Sie das Ergebnis vor Produktionsbeginn anhand der erwarteten Konfiguration.

Varianten der Serie A06B-0116-B203

Das #0100 Suffix ist der einzige Konfigurationsunterschied zum Basis-B203 — IP67-Abdichtung anstelle von IP65. Drehmoment, Drehzahl, Encoder und Wellengeometrie sind identisch. Spezifizieren Sie die #0100, wenn die Motorbefestigungsumgebung direkten Kühlmittelkontakt beinhaltet; die Basis-B203 für Standard-geschützte Umgebungen.

Typische Anwendungen

Kompakte CNC-Bearbeitungszentren und Bohrtiefe-Zentren. Vorschubachsenantriebe an kleinen vertikalen Bearbeitungszentren und Bohrtiefe-Maschinen, bei denen der βiS 1 Rahmen die mechanischen Verpackungsbeschränkungen erfüllt und die 6.000 U/min Decke schnelle Achsenfahrten bei kurzen Bewegungen mit reduzierter Zykluszeit unterstützt.

Revolverdrehmaschinen mit CNC. X- und Z-Achsenantriebe an Revolverdrehmaschinen, bei denen die kleine Motorgröße eine Verpackungsnotwendigkeit darstellt, die IP67-Abdichtung die Nähe zur Kühlmittelzone bewältigt und der Absolutwertgeber die Positionierung des Revolvers und der Schlitten nach dem Einschalten vereinfacht.

CNC-Rundschleifmaschinen. Vorschubachsenantriebe an CNC-Rund- und Innen-Schleifmaschinen, bei denen der βiS 1/6000 Rahmen in kompakte Schleifkopf- und Werkstückkopf-Achsendesigns passt und der Absolutwertgeber die sofortige Positionsabfrage nach dem Einschalten der Maschine zwischen Schleifzyklen unterstützt.

Kostengünstige Automatisierungs- und Handhabungsachsen. Positionierungsachsen an Fanuc-gesteuerten Automatisierungseinrichtungen, Teilehandhabungssystemen und sekundären Maschinenachsen, bei denen die Kombination aus βiSV-Verstärker und βiS-Motor eine zuverlässige Closed-Loop-Servo-Performance zu geringeren Systemkosten als die αiS/αiF Plattform bietet.

FAQ

F1: Was ist der praktische Unterschied zwischen dem βiS 1/6000 und einem Fanuc αiF 1/5000 bei ähnlicher Leistung?

Beide liefern 0,5 kW Leistung bei ähnlichen Stillstandsdrehmomenten, aber drei Unterschiede sind in der Praxis wichtig. Erstens, maximale Drehzahl: der βiS 1/6000 erreicht 6.000 U/min gegenüber den 5.000 U/min des αiF — ein Vorteil bei schnellen Fahrten auf kompakten Achsen. Zweitens, Encoder-Auflösung: der βiS verwendet den B64iA mit 64.000 P/U; der αiF verwendet den A1000 mit 1.000.000 P/U — der αiF ist besser bei Konturierung und Oberflächengüte für anspruchsvolle Präzisionsarbeiten. Drittens, Systemkosten: der βiSV-Verstärker ist günstiger als der αiSV. Für Bohrtiefe, Revolverdrehmaschinen und Standard-CNC-Positionierung ist der βiS die kostengünstigere Wahl; für hochpräzise Konturierung oder anspruchsvolle Fünf-Achsen-Arbeiten ist der αiF die richtige Spezifikation.

F2: Bedeutet das #0100 Suffix, dass dieser Motor andere Leistungsspezifikationen als der Basis-B203 hat?

Nein — das #0100 Suffix ändert nur die Abdichtungsebene von IP65 auf IP67. Stillstandsdrehmoment (1,2 Nm), maximale Drehzahl (6.000 U/min), Wellentyp (gerade mit Keilnut, 14mm), Encoder (B64iA absolut) und Bremskonfiguration (keine) sind zwischen B203 und B203#0100 identisch. Die IP67-Abdichtung ist die einzige Unterscheidung und existiert speziell für Installationen, bei denen der Motor direktem Kühlmittelkontakt, Überflutung oder Hochdrucksprühnebel ausgesetzt ist, der IP65-Dichtungen mit der Zeit durchdringen würde.

F3: Benötigt dieser Motor bei jedem CNC-Einschalten einen Referenzfahrzyklus (Homing)?

Nein. Der B64iA ist ein serieller Absolutwertgeber — die Mehrumdrehungs-Wellenposition wird über den Stromausfall durch die Pufferbatterie im Fanuc βi Servo-Verstärker beibehalten. Wenn die CNC eingeschaltet wird, ist die Achskoordinate sofort bekannt, ohne dass eine Homing-Bewegung erforderlich ist. Dies ist einer der wichtigsten operativen Vorteile der βiS Motorenfamilie gegenüber älteren inkrementellen Encoder-Systemen. Ersetzen Sie die Pufferbatterie des Verstärkers umgehend, wenn die CNC einen Niedrigbatterie-Alarm ausgibt — ein vollständiges Entladen der Batterie setzt den Mehrumdrehungszähler zurück und erzwingt eine einmalige Neu-Referenzierungsprozedur.

F4: Welcher Fanuc Verstärker wird für den A06B-0116-B203#0100 benötigt?

Dieser Motor benötigt einen Fanuc βi Serie Servo-Verstärker (βiSV). Die βiSV Einheiten sind die kompakten Antriebsmodule, die speziell für die βiS Motorenfamilie entwickelt wurden, mit Stromstärken, die auf die βiS Leistungsklasse abgestimmt sind. Kompatible CNC-Plattformen umfassen Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i und 31i. Der Motor ist nicht kompatibel mit αiSV Verstärkern (die für αiS/αiF Motoren dimensioniert und parametriert sind) oder mit β Serie Nicht-i Verstärkern. Bestätigen Sie immer, dass der Achsenparameter-Satz nach der Installation mit dem βiS 1/6000 Motortyp übereinstimmt.

F5: Das B203 Suffix bedeutet keine Bremse — ist das für alle Achsentypen sicher?

Die Konfiguration ohne Bremse ist korrekt und sicher für horizontale Achsen und alle Achsen, bei denen keine Nettogravitationskraft in Richtung der Wellendrehung wirkt. Auf diesen Achsen hält die Servo-Sperre des βiSV Servo-Verstärkers die Position, während der Verstärker aktiv ist, und die Achse driftet im Servo-Off-Zustand auf einer horizontalen Ebene nicht. Für vertikale Achsen oder geneigte Vorschübe, bei denen der Motor eine Gravitationslast im Servo-Off-Zustand halten muss — wenn der Verstärker ausgeschaltet, fehlerhaft oder im Not-Aus ist — ist eine gebremste Motorvariante erforderlich. Das äquivalente Modell mit Bremse in dieser Serie ist der A06B-0116-B576 (24V Federbremse, gerade Keilwelle, gleiche Encoder- und Abdichtungsoptionen). Montieren Sie niemals die B203 ohne Bremse auf einer vertikalen Achse, die ursprünglich für einen gebremsten Motor ausgelegt war.
