FRD100CA120 - Modul / Elektronische Komponente / Halbleiter FRD100CA120 FRD1OOCA12O

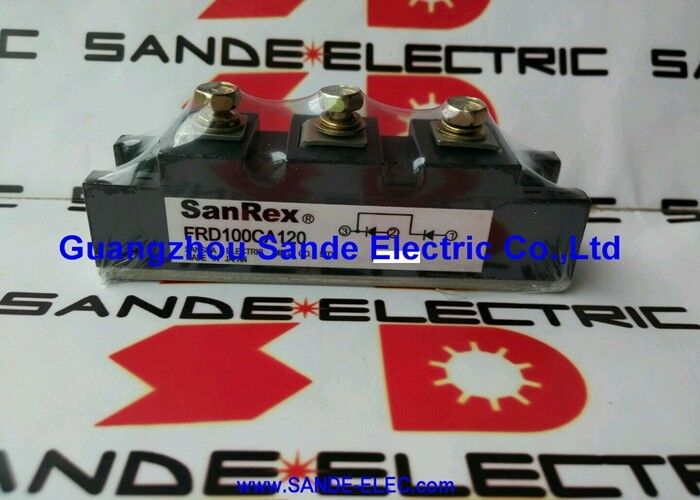

Sanrex FRD100CA120 | Schnelle Erholungsdiode Leistungmodul — 1200V Vrrm, 100A Ifa, 1,80V Durchlassspannung, 16600A²s I²t, DCB isolierte Grundplatte, 2500V Isolation

Übersicht

Das Sanrex FRD100CA120 ist ein 1200V / 100A Schnelle Erholungsdiode Leistungmodul — eines der etablierten Hochstrom-Diodenmodule von Sanrex für industrielle Leistungselektronik.

In Leistungsumwandlungsschaltungen sind nicht alle Dioden gleich. Standard-Gleichrichterdioden (entwickelt für 50/60Hz Netzgleichrichtung) speichern Ladung in ihrem Übergang, wenn sie in Durchlassrichtung vorgespannt sind, und geben sie als Rückwärtsstrom ab, wenn die Spannung über sie umgekehrt wird — ein Phänomen, das als Rückwärtswiederherstellung bezeichnet wird.

Für langsame Gleichrichtung bei Netzfrequenz ist dieser Rückwärtswiederherstellungsstrom kurz im Verhältnis zur Zykluszeit und hat wenig praktische Konsequenzen.

Für Hochfrequenz-Schaltkreise, bei denen die angelegte Spannung in Mikrosekunden umgekehrt wird, kann der Rückwärtsstromimpuls einer Diode mit langsamer Wiederherstellung so groß sein wie der Durchlassstrom und lange genug dauern, um die Versorgungsleitung über den Schalter kurzuschließen, was zerstörerische Stromspitzen erzeugt und erhebliche Leistung verbraucht.

Schnelle Erholungsdioden sind mit unterschiedlichen Halbleiterstrukturen aufgebaut — optimierte Dotierungsprofile des Übergangs, schmale Basisbreiten und kontrollierte Lebensdauern — um die gespeicherte Ladung zu reduzieren und den Rückwärtswiederherstellungsprozess zu beschleunigen.

Das Ergebnis ist eine Diode, die in einem Bruchteil einer Mikrosekunde statt mehrerer Mikrosekunden aufhört, in Rückwärtsrichtung zu leiten.

Die 1200V Sperrspannung des FRD100CA120 deckt die Standard-DC-Link-Busspannung von 3-Phasen 400VAC-gespeisten Antrieben ab (mit dem ungefähr 560VDC gleichgerichteten Bus plus einer Entlastungsreserve), und die Nennstromstärke von 100A platziert es im Bereich von mittelschweren Frequenzumrichter-Freilauf- und Gleichrichteranwendungen.

Sanrex (ein Shindengen-Unternehmen) produziert seit den 1970er Jahren Leistungshalbleitermodule für die industrielle Automatisierung, und ihre FRD-Serien-Diodenmodule sind in der Servo- und Wechselrichter-Wartungsgemeinschaft als zuverlässige Komponenten mit vorhersagbaren elektrischen Eigenschaften anerkannt.

Das FRD100CA120 passt in Standard-Internationale-Gehäuseabmessungen, die von Semikron, Infineon, Powerex und anderen großen Modulherstellern verwendet werden — ein praktischer Vorteil für die Systemwartung, wenn der ursprüngliche Modultyp nicht verfügbar ist.

Schlüsselspezifikationen

Warum 1200V und 100A — Verständnis der Anwendungsgrenze

Die Vrrm-Nennspannung von 1200V definiert die maximale Spannung, die die Diode im Sperrzustand blockiert, ohne dass es zu einem Lawinendurchbruch kommt.

In einem 3-Phasen 400VAC-System beträgt die gleichgerichtete DC-Busspannung ungefähr 565VDC. Mit standardmäßiger Sicherheitsentlastung (die Spannungsfestigkeit des Geräts sollte im Normalbetrieb mindestens das 1,5- bis 2-fache der angelegten Sperrspannung betragen, mit zusätzlichem Spielraum für Transienten) ist 1200V die geeignete Spannungsklasse für 400-480VAC-Systeme.

Ein 600V-Gerät hätte nicht genügend Spielraum für transiente Überspannungen, die durch Lastschaltungen, Motorerdfehler und Netzstörungen verursacht werden. Ein 1700V-Gerät bietet mehr Spielraum, aber zu höheren Kosten und typischerweise einer etwas höheren Durchlassspannung.

Die Ifa-Nennspannung von 100A — spezifiziert bei einer Gehäusetemperatur von Tc = 78°C — definiert den kontinuierlichen Durchlassstrom, den das Modul verarbeitet, ohne die Sperrschichttemperaturgrenze zu überschreiten. Die Bedingung der Gehäusetemperatur ist entscheidend: Die Stromkapazität eines Diodenmoduls hängt vollständig davon ab, wie gut seine Wärme abgeführt wird.

Bei Tc = 78°C (einer Gehäusetemperatur, die eine angemessene Wärmeableitung erfordert — Kühlkörper, thermisches Schnittstellenmaterial und ausreichende Luft- oder Flüssigkeitskühlung) leitet die Diode kontinuierlich 100A.

Wenn die Gehäusetemperatur aufgrund unzureichender Kühlung über 78°C steigt, muss der Nennstrom gemäß der Entlastungskurve des Moduls reduziert werden.

Der Ifsm von 2000A definiert die Fähigkeit des Moduls, einen kurzzeitigen Fehlerstrom zu überstehen — zum Beispiel die Entladung eines großen DC-Link-Kondensatorbanks über einen ausgefallenen Schalter in einem Antriebswechselrichter. Der I²t von 16.600A²s ist die Energieabsorptionsgrenze, die die Diode ohne Zerstörung aushalten kann — verwendet zur Auswahl der geeigneten Sicherung für Überstromschutz.

DCB-Technologie — Was das Modul zuverlässig macht

Das DCB (Direct Copper Bonded) Substrat ist die Grundlage für die Zuverlässigkeit des Moduls. In einem Leistungshalbleitermodul erzeugt der Silizium-Die während der Leitung Wärme, und diese Wärme muss durch das Substrat zur Grundplatte und dann zum Kühlkörper fließen.

Jeder thermische Widerstand in diesem Pfad erhöht die Sperrschichttemperatur bei gegebener Leistungsdissipation.

Das DCB-Substrat verbindet Kupferlagen direkt mit einem Keramikisolator (typischerweise Aluminiumoxid Al₂O₃ oder Aluminiumnitrid AlN) durch einen Hochtemperatur-Diffusionsprozess, wodurch eine metallurgische Verbindung — keine Lötung, kein Klebstoff — zwischen Kupfer und Keramik entsteht.

Diese direkte Verbindung hat einen geringeren thermischen Widerstand und eine bessere Beständigkeit gegen thermische Ermüdung durch Zyklen als ältere gelötete oder epoxidgebundene Keramiksubstrate.

Wenn sich das Modul über viele Betriebszyklen über Jahre hinweg erwärmt und abkühlt, behält das DCB-Substrat seine thermische Verbindung bei, während sich bei lötverbindungen Lücken und Delaminationen bilden können, die den thermischen Widerstand erhöhen und schließlich zu einem vorzeitigen Ausfall führen.

Das DCB-Substrat bietet auch die 2500V-Isolation zwischen den Halbleiterbauelementen (die auf dem DC-Bus-Potenzial arbeiten) und der Grundplatte (die am Kühlkörper montiert ist, typischerweise auf Massepotenzial im System).

Diese Isolation ermöglicht es, das Modul in den meisten Installationen direkt auf einem metallischen Kühlkörper ohne zusätzliche Isolierunterlage zu montieren.

Anwendungen von Schnelle Erholungsdioden in Motorantriebssystemen

Die typischen Anwendungen des FRD100CA120 in Frequenzumrichter- und Servoantriebs-Leistungselektronik umfassen mehrere verschiedene Schaltungspositionen:

Freilaufdioden in der Wechselrichterbrücke: In einem dreiphasigen PWM-Wechselrichter ist jeder IGBT-Schalter mit einer Freilaufdiode (antiparell) verbunden. Wenn der IGBT während des PWM-Betriebs abschaltet, fließt der induktive Motorstrom weiter durch die Freilaufdiode, bis zum nächsten Schaltereignis.

Diese Dioden müssen sich schnell von ihrem Durchlasszustand erholen, wenn der IGBT wieder einschaltet — wenn ihre Wiederherstellung langsam ist, fließt der Rückwärtsstrom für die Dauer der Wiederherstellung durch den IGBT, was die Schaltverluste und die Belastung des IGBT erhöht.

Schnelle Wiederherstellung ist daher eine grundlegende Anforderung für Wechselrichter-Freilaufdioden.

Boost-Stufen-Freilauf in PFC-Schaltungen: Aktive Leistungsfaktorkorrekturschaltungen verwenden eine Boost-Konverter-Topologie, bei der eine schnelle Diode in der Boost-Ausgangsstufe die gleichgerichtete Spannung blockiert und den Induktorstrom leitet. Die Diode schaltet mit der Schaltfrequenz des Boost-Konverters — typischerweise 20-100kHz — was eine schnelle Wiederherstellung erfordert, um Verluste und leitungsgebundene EMI zu minimieren.

Freilauf in Bremschoppern: In Antriebssystemen mit einem Bremschopper (ein Schalter, der Bremsenergie in einem Widerstand ableitet, wenn die DC-Link-Spannung ansteigt) ist eine Freilaufdiode über den Chopper-Schalter geschaltet, um den Rückfluss des Bremswiderstandsinduktors während der Aus-Periode des Choppers zu ermöglichen.

FAQ

Q1: Was ist der Unterschied zwischen einer Schnelle Erholungsdiode und einer Ultrafast-Diode, und in welche Kategorie fällt das FRD100CA120?

Die Unterscheidung liegt hauptsächlich in der Rückwärtswiederherstellungszeit (trr) — der Zeit von der Umkehrung des Diodenstroms bis zur vollständigen Blockierung der Diode. Schnelle Erholungsdioden haben typischerweise trr-Werte im Bereich von 100-500 Nanosekunden, während Ultrafast-Dioden trr-Werte unter 100ns erreichen.

Die genaue trr des FRD100CA120 ist im Sanrex-Datenblatt angegeben — die FRD-Serienbezeichnung steht für schnelle Wiederherstellung. Für Schaltfrequenzen bis ca. 20kHz (üblich in industriellen Antriebs-PWM) sind Schnelle Erholungsdioden im Allgemeinen ausreichend.

Für höhere Frequenzen (über 50kHz) in Hochleistungs-Konvertern können Ultrafast- oder SiC-Schottky-Dioden bevorzugt werden, um die Schaltverluste weiter zu reduzieren.

Q2: Der Ifsm beträgt 2000A. Kann diese Diode einen DC-Link-Kurzschluss ohne Schutz überstehen?

Nein. Der Ifsm (Nicht-repetitive Spitzen-Durchlass-Stoßstrom) repräsentiert die Fähigkeit der Diode, einen einzelnen, kurzen Stromimpuls zu überstehen — typischerweise definiert für einen Halbwellen-Sinusimpuls einer bestimmten Dauer (normalerweise 8,3ms oder 10ms gemäß IEC-Normen).

Ein DC-Link-Kurzschluss in einem Antriebssystem kann anhaltende Fehlerströme liefern, die weit über 2000A liegen, und der I²t-Wert (16.600A²s) definiert die Energiegrenze, die die Diode vor Zerstörung absorbiert.

Das Halbleiterschutzsystem — vorgeschaltete Sicherungen, IGBT-Gate-Treiber-De-Sättigungs-Erkennung oder Strombegrenzungskreaktoren — muss den Fehler beheben, bevor die Energie, die durch die Diode fließt, ihre I²t-Nennung überschreitet.

Die Sicherungsauswahl für den Diodenschutz verwendet den I²t-Wert, um eine Sicherung mit einem geringeren I²t-Durchlasswert als die Nennung der Diode auszuwählen.

Q3: Ist das FRD100CA120 ein direkter Ersatz für ähnliche Module anderer Hersteller wie Semikron, Infineon oder Powerex?

Die elektrischen Nennwerte des FRD100CA120 (1200V, 100A, 1,80V Durchlassspannung) und die Standard-Gehäuseabmessungen mit 34mm Basisbreite sind mit dem internationalen Standardgehäuse kompatibel, das von Modulen von Semikron (z.B. SKE100/16), Infineon (DD100N12K) und Powerex in der gleichen Nennklasse verwendet wird.

Mechanische Montageabmessungen und Anschlussklemmenpositionen innerhalb dieses Standardgehäuses sind bei den Herstellern im Allgemeinen konsistent, was den Kreuzersatz erleichtert.

Elektrische Parameter — insbesondere die Rückwärtswiederherstellungszeit (trr), die Wiederherstellungsladung (Qrr) und der thermische Widerstand Sperrschicht-zu-Gehäuse (Rth(j-c)) — sollten jedoch zwischen der ursprünglichen Spezifikation und dem Ersatzmodul verglichen werden, um die Kompatibilität in der spezifischen Anwendungsschaltung zu bestätigen.

Module verschiedener Hersteller in der gleichen Nennklasse können unterschiedliche dynamische Eigenschaften aufweisen.

Q4: Wie sollte das FRD100CA120 Modul montiert werden, um die Nennstromkapazität zu erreichen?

Die Nennleistung von 100A bei Tc = 78°C erfordert, dass die Grundplattentemperatur des Moduls unter Volllastbedingungen bei oder unter 78°C gehalten wird.

Dies erfordert: thermisches Schnittstellenmaterial (Wärmeleitpaste oder eine vorgeschnittene Wärmepad) zwischen der Modulgrundplatte und dem Kühlkörper, um den Kontaktwärmewiderstand zu minimieren; ausreichenden thermischen Widerstand des Kühlkörpers für die gesamte Leistungsdissipation (bei 100A Durchlassstrom mit Vfm = 1,80V beträgt der Leitungsverlust ca. 180W); und ausreichenden Luftstrom über die Kühlrippen.

Die Befestigungsschrauben sollten mit dem in Sanrex's Datenblatt angegebenen Drehmoment angezogen werden, um einen gleichmäßigen thermischen Kontaktdruck zu gewährleisten, ohne das Keramiksubstrat des Moduls zu beschädigen.

Q5: Das Datenblatt gibt einen I²t von 16.600A²s an. Wie wird dieser Wert in der Praxis verwendet?

Der I²t (Integral des Stroms im Quadrat über die Zeit) ist die thermische Energie, die die Silizium-Sperrschicht der Diode während eines Überstromereignisses absorbiert. Sicherungen sind mit einem maximalen Durchlass-I²t bewertet — der Energie, die sie während ihrer Abschaltzeit durchlassen.

Damit die Diode einen durch ihre vorgeschaltete Sicherung behobenen Fehler übersteht, muss der I²t-Durchlasswert der Sicherung kleiner sein als die I²t-Nennung der Diode von 16.600A²s.

Sicherungsauswahltabellen in Herstellerkatalogen listen I²t-Durchlasswerte für verschiedene Sicherungsnennungen und Fehlerstrompegel auf, was es dem Schutzingenieur ermöglicht, zu überprüfen, ob die ausgewählte Sicherung die Diode schützt.

Eine Sicherung mit einem I²t von mehr als 16.600A²s würde während des Abschaltens genügend Energie durch die Diode lassen, um sie zu zerstören, bevor der Stromkreis geöffnet wird.
