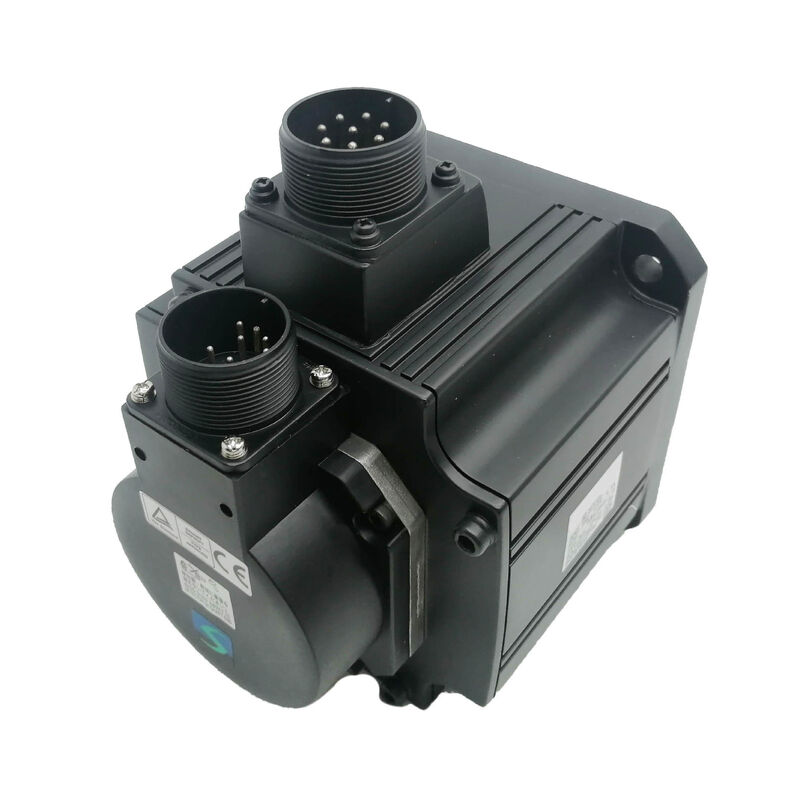

Mitsubishi HC-SF81 Wechselstromservomotor
HC-SF-Serie 850W-Hochdrehmoment-Niedriggeschwindigkeitsmotor für Anwendungen, bei denen ein erhebliches Drehmoment bei moderaten Drehzahlen erforderlich ist.
Das Drehmoment, nicht die Geschwindigkeit
Der Mitsubishi HC-SF81-Servomotor ist speziell für hohes Drehmoment bei niedrigen Wellenumdrehzahlen entwickelt,Dies ist ideal für CNC- und Automatisierungsanwendungen, bei denen die Drehkraft kritischer ist als die Drehgeschwindigkeit.
Dieser 850 Watt starke Leistungsmotor liefert bei 1.000 U/min ein Drehmoment von etwa 8,1 Nm, das deutlich höher ist als vergleichbare Motoren mit 2.000 oder 3.000 U/min.Die Ausgangswelle weist eine glatte zylindrische Form auf φ24 mm mit einem 110 mm Durchmesser Flansch aufDieser nicht belüftete Motor nutzt eine natürliche Konvektionskühlung und enthält keine elektromagnetische Bremse.
Technische Spezifikation
| Parameter |
Wert |
| Nennleistung |
850 Watt (0,85 kW) |
| Nenngeschwindigkeit |
1,000 Umdrehungen pro Minute |
| Nenndrehmoment |
~ 8,1 Nm |
| Nennstrom |
5.1 A |
| Versorgungsspannung |
3-Phasen-Wechselstrom 107V |
| Typ der Welle |
Glatte gerade Welle, φ24 mm |
| Zentrierungsdurchmesser |
φ110 mm |
| Größe der Flansche |
130 × 130 mm |
| Elektromagnetische Bremse |
Nicht inbegriffen |
| Kühlmethode |
Natürliche Konvektion (nicht belüftet) |
| Kabelsteckdose |
Vorderseite (Leistung + Encoder) |
| Motorreihe |
HC-SF (mittlere Trägheit, mittlere Kapazität) |
| Kompatible Laufwerke |
MR-J2-Serie |
| Betriebstemperatur der Umgebung |
0 bis +40°C |
Anwendungsvorteile bei 1.000 Umdrehungen pro Minute
Die 1000 RPM-Nenngeschwindigkeit des HC-SF81 liefert wesentlich mehr Drehmoment pro Watt als gleichwertige Geschwindigkeitsgeräte, wodurch in vielen Anwendungen keine Reduktionsgetriebe benötigt werden.Dieser direkte Ansatz reduziert die Gegenreaktion, verbessert die dynamische Reaktion und vereinfacht die Wartung.
Ideale Anwendungen sind:
- Schaltflächen und Schaltköpfe mit hoher Trägheitslast
- Horizontale Zuführsachsen in schweren Bearbeitungszentren
- Wicklungs- und Spannungssystemen
- Förder- und Handhabungsausrüstung, die bei niedrigen Drehzahlen einen konstanten Zug erfordert
Kompatibilität von Laufwerk und Encodersystem
Der HC-SF81 verwendet einen analogen OBA-Encoder und ist speziell für den Einsatz mit Servoverstärkern der MR-J2-Serie entwickelt.MR-J3, und MR-J4-Verstärker, wodurch eine direkte Substitution durch neuere Motorvarianten unmöglich ist, ohne das Antriebssystem zu ändern.
Anforderungen an die Installation
Für eine optimale thermische Steuerung auf einer 250 × 250 × 12 mm großen Aluminiummontageplatte oder einer gleichwertigen thermischen Masse.Die schlanke Wellenkonstruktion beruht auf der Kupplungsspannung für die Drehmomentübertragung..
Häufig gestellte Fragen
Was unterscheidet den HC-SF81 von HC-SFS81 oder ähnlichen Varianten?
Die HC-SF-Serie verwendet analoge OBA-Encoder für MR-J2-Laufwerke, während die HC-SFS-Varianten 17-Bit-absolute digitale Encoder für MR-J2S-Laufwerke enthalten.und der HC-SF81 arbeitet bei einer niedrigeren Drehzahl mit einem höheren Drehmoment.
Kann der HC-SF81 ohne Getriebe benutzt werden?
Ja, die Nenngeschwindigkeit des Motors von 1.000 U/min und das hohe Drehmoment ermöglichen eine direkte Kopplung mit mittelschnelligen Lasten, wodurch die mechanische Komplexität reduziert und die Rückschläge des Getriebes eliminiert werden.
Hat der HC-SF81 eine Haltebremse?
Nein, diese Variante verfügt nicht über eine elektromagnetische Bremse.
Was ist das moderne Äquivalent für neue Maschinenentwürfe?
Mitsubishis aktuelles Äquivalent ist der HG-SR81 aus der MELSERVO J4-Serie, der eine Leistung von 850 Watt bei 1.000 U/min mit einem Drehmoment von 8,1 Nm, einem 22-Bit-Absolute-Encoder,und IP67-Schutz mit MR-J4-Verstärkern.
Was sind die häufigsten Fehler?
Analog OBA-Encoder-Degradation und Lagerverschleiß sind am häufigsten.
Der Mitsubishi HC-SF81 ist ein herkömmlicher Servomotor. Bestätigen Sie die Antriebskompatibilität, den Wellentyp, das Encoderprotokoll und die Montage-Spezifikationen mit Ihrer vorhandenen Maschinendokumentation, bevor Sie bestellen.
