Neuer Mitsubishi HC-MFS23 — AC-Servomotor mit geringer Trägheit und kleinem Rahmen für Hochgeschwindigkeits-Präzisionsautomatisierung

MITSUBISHI ELECTRIC · AC-SERVOMOTOR · HC-MFS SERIE · NEUES GERÄT

Was dieser Motor ist

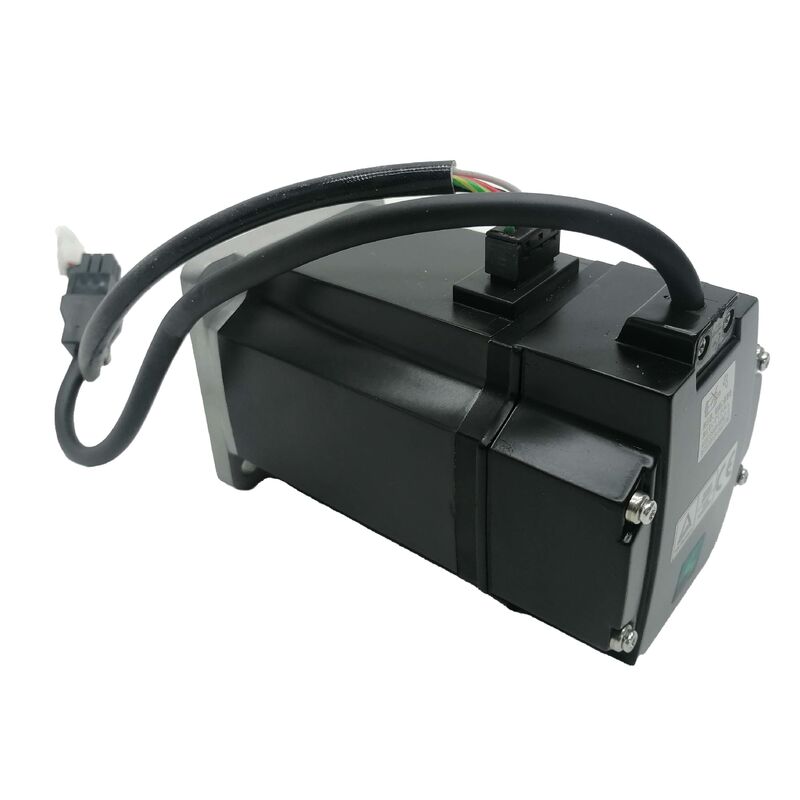

Der Mitsubishi HC-MFS23 ist ein bürstenloser AC-Servomotor mit geringer Trägheit und 200 W von Mitsubishi Electric aus der HC-MFS-Serie — eine kompakte, schnell reagierende Servomotorenlinie, die für Präzisionsautomatisierungsanwendungen entwickelt wurde, bei denen schnelle Beschleunigung, präzise Positionsgenauigkeit und zuverlässige Dauerbetriebsleistung die Kernanforderungen sind.

Dieses Angebot ist ein neues Gerät. Kein überholtes, kein generalüberholtes Gebrauchtteil, kein überarbeiteter Kern. Ein neuer Motor im originalen Werkszustand — mit Lagern, Encoder und Wicklungen, die noch nie einer Betriebsbelastung oder thermischen Zyklen ausgesetzt waren. Auf einer Plattform, die so etabliert ist wie die HC-MFS-Serie, ist dieser Unterschied wichtiger, als es scheint. Die installierte Basis für diese Motoren ist groß und altert, und der Ersatzteilmarkt spiegelt diese Realität wider: Neue Lagerbestände und überarbeitete Optionen existieren in der Lieferkette mit sehr unterschiedlichen Risikoprofilen. Ein neues Gerät beseitigt die Unsicherheit über den tatsächlichen Zustand, den Sie erhalten.

Der HC-MFS23 integriert sich nativ mit den Servo-Verstärkern der Mitsubishi MR-J2S-Serie innerhalb der MELSERVO-Plattform — dem Antriebs-Ökosystem, für das diese Motoren entwickelt wurden. Diese native Kompatibilität bedeutet, dass Verstärker und Motor von Grund auf zusammenarbeiten: abgestimmte Encoder-Schnittstelle, abgestimmte Standardparameter und automatische Abstimmung auf der Antriebsseite, die die bekannten Motoreigenschaften als Ausgangspunkt verwendet.

Schlüsselspezifikationen

Die HC-MFS-Serie: Speziell für schnelle, präzise Bewegungen entwickelt

Die Servomotorenlinie von Mitsubishi wurde schon immer nach Trägheitsklassen unterteilt, da die Physik der Bewegungssteuerung die Anpassung der Trägheit wirklich bedeutsam macht. Die HC-MFS-Serie liegt am unteren Ende des Trägheitsspektrums — eine bewusste Designentscheidung, die das Verhalten dieses Motors in einem Automatisierungssystem prägt.

Geringe Rotor-Trägheit bedeutet, dass der Motor seine Geschwindigkeit schnell ändert. Für einen Servo-Verstärker, der versucht, einem befohlenen Positionsprofil mit hoher Genauigkeit zu folgen, ist ein Rotor mit geringer Trägheit leichter präzise zu beschleunigen und zu verzögern — die Regelungsschleife kann Korrekturen schneller anwenden, ohne zu übersteuern oder um das Ziel zu schwingen. Bei Anwendungen mit hohem Zyklus, bei denen eine Achse pro Minute Dutzende oder Hunderte von kurzen Positionierbewegungen abschließt, ist der kumulative Effekt auf den Durchsatz real und messbar.

Mit 200 W ist der HC-MFS23 kein Hochleistungs-Drehmomentmotor. Es ist ein agiler, präziser und schnell reagierender Motor, der für leichtere Lasten geeignet ist, die sich schnell bewegen und exakt stoppen müssen. Dieses Profil deckt eine breite Palette von Automatisierungsaufgaben ab — und erklärt, warum die HC-MFS-Serie zu einer Standardvorgabe für die Klasse von Maschinen wurde, für die sie entwickelt wurde.

Drei Merkmale definieren die Leistung des HC-MFS23:

Rotor mit geringer Trägheit für schnelle dynamische Reaktion. Das schlanke Rotordesign minimiert die Rotationsmasse, was den Beitrag des Motors zur Gesamtträgheit der Achse direkt reduziert. Dies verbessert das Trägheitsverhältnis zwischen Motor und Last, wodurch der Servo-Verstärker höhere Regelkreisverstärkungen ohne Instabilität fahren kann. Höhere Verstärkungen bedeuten eine präzisere Positionsnachführung, ein schnelleres Einschwingen nach einer Bewegung und eine bessere Störunterdrückung bei Bewegungen mit konstanter Geschwindigkeit — all dies führt zu einer konsistenteren Ausgabequalität bei Präzisionsautomatisierungsgeräten.

Inkremental-Encoder für zuverlässiges Positionsfeedback. Der HC-MFS23 verwendet einen Inkremental-Encoder, der auf die Feedback-Schnittstelle des MR-J2S-Verstärkers abgestimmt ist. Der Encoder liefert die hochauflösenden Positionsdaten, die der Verstärker benötigt, um die Positionsregelschleife bei allen Betriebsgeschwindigkeiten genau zu schließen. Die Integrität des Encoders ist einer der Hauptgründe, warum neue Geräte für produktionskritische Ersatzteile bevorzugt werden — ein Encoder, der jahrelange thermische Zyklen und Vibrationen im Betrieb angesammelt hat, birgt ein Ausfallrisiko, das ein fabrikneuer Encoder nicht hat.

Kompakter Rahmen für platzbeschränkte Installationen. Die geringe physische Größe des HC-MFS23 ist keine Einschränkung — sie ist ein Merkmal für Maschinenbauer, die Mehrachsen-Systeme mit engen strukturellen Grenzen entwerfen. Drei oder vier Servoachsen in einem kompakten kartesischen Rahmen, einer kleinen Montagestation oder einem engen Maschinengehäuse unterzubringen, ist ein anderes technisches Problem, wenn der Motorrahmen die Konstruktion unterstützt und nicht dagegen arbeitet.

MELSERVO Plattform Integration

Der HC-MFS23 ist für die Servo-Verstärker-Serie MR-J2S konzipiert — die MELSERVO-Plattform von Mitsubishi aus der Generation, die den HC-MFS-Motor zu einer weit verbreiteten Branchenspezifikation gemacht hat. Der MR-J2S-Verstärker übernimmt intern alle Motorsteuerungsfunktionen: Stromregelung, Geschwindigkeitsregelung, Positionsregelung, Encoder-Verarbeitung und Schutzfunktionen. Die Bewegungssteuerung der Maschine — eine Mitsubishi MELSEC SPS, eine dedizierte Bewegungssteuerung oder ein Drittanbietersystem mit Puls-Ausgang — sendet Positionsbefehle; der MR-J2S erledigt den Rest.

Mehrere Aspekte der MR-J2S-Plattform sind für jeden, der damit ausgestattete Geräte in Betrieb nimmt oder wartet, von Bedeutung:

Automatische Abstimmung. Der MR-J2S verfügt über eine automatische Abstimmungsfunktion, die das Trägheitsverhältnis der Last schätzt und die Verstärkungsparameter entsprechend anpasst. Das Ausführen des automatischen Abstimmungsverfahrens mit der tatsächlichen Maschinenlast nach einem Motoraustausch liefert einen abgestimmten Parametersatz, der die realen Eigenschaften der montierten Achse widerspiegelt — eine zuverlässigere Inbetriebnahmebasis als die manuelle Eingabe von Verstärkungen.

Parameterverwaltung über MR Configurator. Verstärkerparameter werden über die MR Configurator-Software von Mitsubishi gelesen, bearbeitet und gesichert. Die Pflege einer aktuellen Parametersicherung für jede Achse ist mit diesem Werkzeug einfach und die effektivste Methode zur Reduzierung der Ausfallzeiten bei einem Motoraustausch.

Encoder-Kabel-Spezifikation. Die Encoder-Schnittstelle des HC-MFS23 verwendet einen spezifischen Anschluss und Kabeltyp, der auf den MR-J2S-Verstärker abgestimmt ist. Die Kabelauswahl muss der Mitsubishi-Kabel-Spezifikation für diese Motor-Verstärker-Kombination folgen. Der Austausch von nicht spezifizierten Kabeln birgt das Risiko von Problemen mit der Encoder-Signalintegrität, die intermittierend und schwer zu diagnostizieren sind.

Wo der HC-MFS23 spezifiziert wird

Zweihundert Watt Leistung mit geringer Trägheit und kompaktem Rahmen positionieren den HC-MFS23 in einem klar definierten Anwendungsbereich. Er ist eine wiederkehrende Spezifikation bei folgenden Gerätetypen:

• Pick-and-Place-Einheit, Dreh- und Linearachsenantriebe
• Kleine kartesische Roboter, X- und Y-Achsenpositionierung
• Präzisionsdosier- und Flüssigkeitsauftragsgeräte
• Etikettiergeräte und Druck-und-Anbringungs-Registrierungsachsen
• Servogesteuerte Werkzeuge für elektronische Montagestationen
• Kompakte Förderband-Indexierungs- und Positionierungsantriebe
• Visuell geführte Ausrichtungs- und Inspektionsbühnenpositionierung
• Kleine Verpackungsmaschinen, Registrierungs- und Schneidantriebe
• Handhabung von Halbleiterkomponenten und Positionierung von Trays
• Traversierachsen für Wickel- und Spulenformmaschinen

Warum der Neuzustand bei der Beschaffung von HC-MFS wichtig ist

Die HC-MFS-Serie ist seit langem im Einsatz, so dass der Ersatzteilmarkt Einheiten über das gesamte Spektrum des Zustands enthält. Verstehen, was jede Kategorie in der Praxis bedeutet:

Neuer Lagerbestand (dieses Angebot): Fabrikneu, nie installiert. Lager mit null Betriebsstunden, Encoder im Originalzustand, Wicklungsisolierung unbeeinflusst von thermischen Zyklen. Keine Unsicherheit über die Servicehistorie. Die richtige Wahl, wenn die Maschine, in die dieser Motor eingebaut wird, Produktion fährt und Ausfallzeiten teuer sind.

Überholt: Aus einem gebrauchten Kern wiederaufgebaut. Die Qualität ist ausschließlich eine Funktion des Wiederaufbauprozesses — insbesondere, ob die Lager ersetzt wurden, der Encoder getestet und validiert wurde und das Gerät vor dem Versand auf Leistung geprüft wurde. Ein gut dokumentierter Wiederaufbau von einem seriösen Zentrum ist eine legitime Option. Ein undokumentierter Wiederaufbau von einer unbekannten Quelle ist es nicht.

Gebraucht / ausgebautes Gerät: Aus einer stillgelegten oder verschrotteten Maschine entnommen, Zustand unbekannt. Nur geeignet, wenn nichts anderes verfügbar ist und das Risiko eines frühen Ausfalls akzeptabel ist.

Für jede Achse, bei der die Kosten eines zweiten Ausfalls — Installationskosten, Maschinenstillstand, Produktionsausfall — den Preisunterschied zwischen neu und überholt übersteigen, ist der Neuzustand die wirtschaftlichste Wahl.

Hinweise zu Ersatz und Installation

Vollständige Teilenummer abgleichen. HC-MFS23 mit spezifischem Suffix und Codes ist eine vollständige Spezifikation. Wenn das Typenschild des ausgefallenen Motors nach der Basismodellnummer zusätzliche Zeichen aufweist, definieren diese Zeichen den Wellentyp, die Steckerkonfiguration oder die Bremsoption. Beschaffen Sie den Ersatz so, dass er der vollständigen Typenschildbezeichnung entspricht, nicht nur dem Basismodell.

Sichern Sie die Verstärkerparameter, bevor Sie den ausgefallenen Motor entfernen. Achsspezifische Parameter, die im MR-J2S-Verstärker gespeichert sind — Positionsreglerverstärkung, Geschwindigkeitsreglerverstärkung, Zeitkonstanten für Beschleunigung, In-Position-Breite, Drehmomentbegrenzungen — sind für die spezifische Maschine und Achse eingestellt. Sichern Sie sie mit MR Configurator vor der Demontage. Die Wiederherstellung aus einer Sicherung nach dem Austausch dauert Minuten. Die manuelle Rekonstruktion von Grund auf dauert erheblich länger und birgt das Risiko von Parameterfehlern, die die Achsenleistung beeinträchtigen.

Encoder-Kabel bei geplanter Wartung prüfen. Bei Maschinen, bei denen der HC-MFS23 und seine Kabelbaugruppe seit vielen Jahren im Einsatz sind, sind die Isolierung des Encoder-Kabels und die Steckerkontakte genauso alt wie der Motor. Ein proaktiver Kabelaustausch während eines geplanten Motortauschs ist kostengünstiger und weniger störend als ein nachfolgender Ausfall, der durch kabelbedingte Encoderfehler kurz nach der Installation des neuen Motors verursacht wird.

Manuelle Überprüfung vor dem automatischen Betrieb durchführen. Nach der Installation und Wiederherstellung der Parameter den Achse im manuellen Modus über den gesamten Verfahrweg bei niedriger Geschwindigkeit bewegen. Korrekte Richtung, gleichmäßige Bewegung und keine Encoder-Alarme bestätigen, bevor automatische Zyklen ausgeführt werden. Dieser Schritt erfasst Verdrahtungsfehler und Parameter-Fehlanpassungen im sichersten möglichen Betriebsmodus.

FAQ

F1. Mit welchem Servo-Verstärker ist der Mitsubishi HC-MFS23 kompatibel?

Der HC-MFS23 ist für die Verwendung mit Servo-Verstärkern der Mitsubishi MR-J2S-Serie innerhalb der MELSERVO-Plattform konzipiert. Die Encoder-Schnittstelle und die Anschluss-Spezifikation dieses Motors sind auf die MR-J2S-Verstärkerfamilie abgestimmt. Bestätigen Sie das spezifische Verstärkermodell und die Leistungsklasse anhand der elektrischen Dokumentation der Maschine vor der Installation.

F2. Was ist der praktische Vorteil des Kaufs eines neuen HC-MFS23 im Vergleich zu einem überholten Gerät?

Ein neues Gerät verfügt über werksseitig originale Lager, Encoder und Wicklungen ohne angesammelte Betriebsstunden oder Verschleiß. Ein überholtes Gerät wird aus einem gebrauchten Kern wiederaufgebaut — die Qualität hängt vom Umfang des Wiederaufbaus und den Standards des Wiederaufbauers ab. Für Produktionsachsen, bei denen ein zweiter Ausfall zu erheblichen Ausfallzeiten führen würde, beseitigt der Neuzustand die Unsicherheit über die Servicehistorie, die überholte Geräte mit sich bringen.

F3. Ist der HC-MFS23 mit neueren Mitsubishi Servo-Verstärkern wie der MR-J4- oder MR-JE-Serie kompatibel?

Der HC-MFS23 verwendet eine Encoder-Schnittstelle, die auf die MR-J2S-Verstärkergeneration abgestimmt ist. Die Kompatibilität mit MR-J4- oder MR-JE-Verstärkern hängt davon ab, ob eine geeignete Encoder-Konvertierung oder Schnittstellenoption für diese Antriebe verfügbar ist. Für Maschinen, bei denen der MR-J2S-Verstärker funktionsfähig ist, ist die Beschaffung des richtigen HC-MFS23 für diesen Verstärker der einfachste Weg. Konsultieren Sie die Kompatibilitätsdokumentation von Mitsubishi Electric für generationenübergreifende Konfigurationen.

F4. Muss der MR-J2S-Verstärker nach der Installation eines Ersatz-HC-MFS23 neu konfiguriert werden?

Achsspezifische Parameter, die im MR-J2S-Verstärker gespeichert sind — Verstärkungen, Grenzwerte, Beschleunigungseinstellungen — müssen aus einer Sicherung wiederhergestellt werden, die vor dem Ausbau des Motors erstellt wurde. Der Verstärker füllt diese Werte nicht automatisch aus dem Motor auf. Nach der Wiederherstellung der Parameter wird empfohlen, das automatische Abstimmungsverfahren des Verstärkers mit der Maschinenlast auszuführen, um zu bestätigen, dass die Verstärkungseinstellungen für die wieder zusammengebaute Achse geeignet sind.

F5. Was sollte vor der Wiederinbetriebnahme der Maschine nach einem Motoraustausch überprüft werden?

Stellen Sie die Verstärkerparameter aus einer aktuellen Sicherung wieder her, bewegen Sie dann die Achse manuell über den gesamten Verfahrweg bei niedriger Geschwindigkeit. Bestätigen Sie die korrekte Bewegungsrichtung, die gleichmäßige Geschwindigkeit und das Fehlen von Encoder-Alarmen. Überprüfen Sie das Verhalten der Software-Verfahrgrenzen an beiden Enden des Achsenverfahrwegs. Führen Sie diese manuelle Überprüfung erfolgreich durch, bevor Sie den automatischen Zyklusbetrieb aktivieren.
