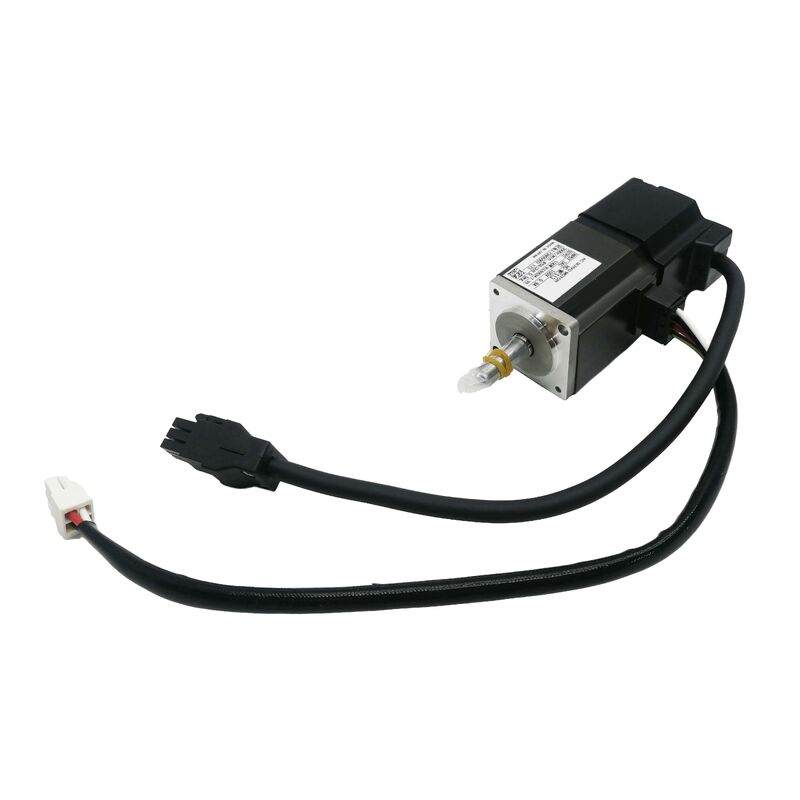

Mitsubishi HC-MFS13G1 Wechselstromservomotor
HC-MFS-Servomotor der Serie 100 Watt mit Getriebe
Kompaktes Design mit präzisen Leistungen
Der Mitsubishi HC-MFS13G1 ist ein kompakter, leistungsstarker Servomotor, der für präzise Positionierungsaufgaben in CNC- und Robotersystemen entwickelt wurde.Erbringt wiederholbares Drehmoment ohne Jagd, und passt in begrenzte Achsenbaugruppen, in denen der Raum begrenzt ist.
Dieser 100W (0,1 kW) Wechselstrom-bürstenlose Servomotor, der auf der Plattform der HC-MFS-Serie von Mitsubishi MELSERVO J2S basiert, verfügt über einen integrierten Reduktionsgetriebe.000 U/min mit einem Nenndrehmoment von 0.32 Nm.
Der integrierte Getriebekopf multipliziert das Ausgangsdrehmoment und reduziert gleichzeitig die Wellengeschwindigkeit proportional, wodurch die G1-Variante ideal für Anwendungen geeignet ist, bei denen eine gesteuerte Drehmomentdrehung bei niedrigeren Drehzahlen erforderlich ist.Der 17-Bit-Absolute Encoder bietet 131,072 Impulse pro Umdrehung Rückkopplungs-Auflösung ermöglicht präzise, wiederholbare Bewegung Steuerung.
Technische Spezifikation
| Parameter |
Wert |
| Nennleistung |
100 Watt (0,1 kW) |
| Nenngeschwindigkeit des Basismotors |
3,000 Umdrehungen pro Minute |
| Nenndämpfer (Motor) |
0.32 Nm |
| Nennstrom |
0.85 A |
| Versorgungsspannung |
3 Phasen, 200 V Klasse (105 V Nennvolt) |
| Typ des Encoder |
17-Bit absolut |
| Auflösung des Encoders |
131,072 ppr |
| Aufstellung des Getriebekopfes |
Ein integriertes Reduktionsgerät |
| Motorreihe |
HC-MFS (mittlere Trägheit, geringe Kapazität) |
| Kühlmethode |
Natürliche Konvektion |
| Schutzbewertung |
IP65 |
| Kompatible Servoverstärker |
MR-J2S-Serie |
| Betriebstemperatur der Umgebung |
0 bis +40°C |
Vorteile integrierter Getriebe
Der integrierte Verkleinerungsgetriebe dient als Drehmomentmultiplizier - wenn die Ausgangswellengeschwindigkeit abnimmt, steigt das verfügbare Drehmoment proportional.Diese in der Fabrik hergestellte Integration hält kompakte Abmessungen, beseitigt mögliche Fehlausrichtungsprobleme von Feldgekoppelten Reduktoren und vereinfacht die Installation in räumlich eingeschränkten Maschinenachsengehäusen.
Die HC-MFS-Reihe weist mittlere Trägheitsmerkmale auf und bietet eine vorhersehbare dynamische Reaktion über den Geschwindigkeitsbereich hinweg.X-Y-Tischantriebe, Indextabellen und bei kleinen Anwendungen an der Futterachse, bei denen eine reibungslose Geschwindigkeitsverfolgung unerlässlich ist.
Antriebskompatibilität und Systemintegration
Der HC-MFS13G1 ist für den Einsatz mit Servoverstärkern der MR-J2S-Serie konzipiert.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
Hinweis: Die HC-MFS-Serie wurde von Mitsubishi eingestellt und durch neuere Motoren der HF- und HG-Serie ersetzt.Der HC-MFS13G1 bleibt der richtige kompatible Teil.
Anwendungsumgebungen
Die IP65-Klassifizierung sorgt für vollständige Staubdichtheit und Widerstandsfähigkeit gegen gerichtete Wasserstrahlen, was sie für die meisten geschlossenen CNC- und Automatisierungsumgebungen geeignet macht.Natürliche Konvektionskühlung bewirkt, dass die Wartung der Kühlventilatoren vermieden wird, wodurch die möglichen Ausfallpunkte bei stark zyklischen Anwendungen verringert werden.
Zu den typischen Anwendungen gehören Halbleiter-Handhabungsausrüstung, Montage von Medizinprodukten, CNC-Routing in kleinem Format,und Robotermontagezellen, bei denen kompakte Servoachsen in engen Konfigurationen gestapelt sind.
Häufig gestellte Fragen
Welchen Servoverstärker benötigt der HC-MFS13G1?
Dieser Motor ist für den Einsatz mit Servoverstärkern der Serie Mitsubishi MR-J2S ausgelegt.Der 17-Bit-Absolute-Encoder kommuniziert direkt mit MR-J2S-Laufwerken und ist nicht nativ mit MR-J3 oder MR-J4-Verstärkern ohne Konvertierungsoberflächen kompatibel.
Was ist der Zweck der Bezeichnung "G1"?
Das Suffix G1 bezeichnet einen integrierten Präzisions-Reduktionsgetriebe, der die Ausgangswellengeschwindigkeit reduziert und gleichzeitig das verfügbare Drehmoment multipliziert.Dies macht den Motor für Anwendungen geeignet, die ein hohes Drehmoment bei niedrigeren Ausgangsgeschwindigkeiten ohne externe Reduktoren erfordern.
Wird die HC-MFS13G1 noch produziert?
Die HC-MFS-Serie wurde von Mitsubishi Electric eingestellt. Für neue Systemdesigns werden Mitsubishis aktuelle HF- und HG-Serie-Motoren empfohlen.Für die Wartung und den Austausch bestehender MR-J2S-gesteuerter Maschinen, sind echte HC-MFS13G1-Einheiten weiterhin über industrielle Händler erhältlich.
Hat dieser Motor eine elektromagnetische Bremse?
Nein. Die G1-Standardvariante enthält keine eingebaute Bremse.eine mit einer Bremse ausgerüstete Variante (mit einem Suffix "B" bezeichnet) erforderlich wäre.
Kann die HC-MFS13G1 eine HC-MFS13 (ohne Getriebe) in einer bestehenden Maschine ersetzen?
Der integrierte Gangkopf ändert die Ausgangswellengeschwindigkeit, das Drehmoment und die physikalischen Abmessungen.Neuberechnungen der Lastträglichkeit, und Servoparameteranpassungen.
Der Mitsubishi HC-MFS13G1 ist ein nicht mehr erhältliches Modell. Überprüfen Sie die Antriebsverträglichkeit, die mechanische Passform und die Encoderparameter mit Ihren vorhandenen Systemspezifikationen, bevor Sie einen Ersatz kaufen.
