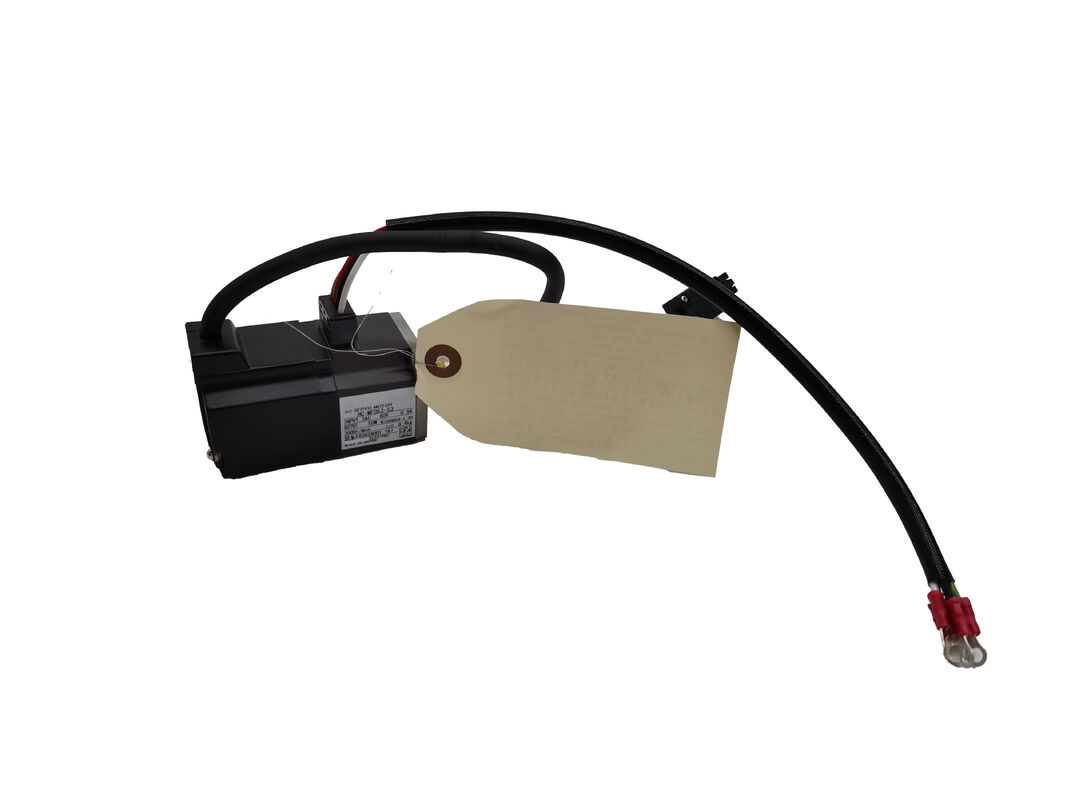

Mitsubishi HC-MF73-S15 Wechselstrom-Servomotor

Wenn ein gleichbleibendes, glattes Drehmoment die Priorität hat

Es gibt eine Kategorie von Servomotoren, die nicht die Schlagzeilen der Spezifikationsblätter verfolgen ∙ keine exotische Encoder-Auflösung,keine ultra-niedrigen Trägheitszahlen, verdient aber seinen Ruf, indem er Jahr für Jahr in einigen der anspruchsvollsten CNC-Umgebungen der Industrie zuverlässig läuft. DieMitsubishi HC-MF73-S15gehört zu dieser Kategorie.

Teil von MitsubishiHC-MF-Serie eine Linie mit mittlerer Trägheit und geringer Kapazität750 Watt (0,75 kW)der Nennleistung bei3,000 Umdrehungen pro Minuteauf einemDreiphasige AC 117VVersorgung, Zeichnung5.2 ADie Ausgangswelle ist einφ19 mm gerade Welle mit Schlüsselanlage, die die positive mechanische Verriegelung bietet, die bei Drehmomentumkehranwendungen erforderlich ist.Strom- und Encoder-Anschlüsse werden durch vordere Steckdosen gebracht, ein praktisches Layout für CNC-Maschinengehäuse, bei denen die Rückkabelleitung begrenzt ist.

Der Motor ist geschlossener Bau mit Luftkühlung, für echte Werkstätten und nicht für klimatisierte Labore.

Technische Spezifikation

Die HC-MF-Serie im Kontext

Die HC-MF-Linie geht der HC-MFS-Generation voraus.OBA-Analog-Coder- ein Sinus-Kosinus-Signal-Encoder, der Standard für MR-J2-Verstärker war.Antriebsmotor MR-J2Es wird nicht direkt in MR-J2S, MR-J3 oder MR-J4 Verstärker ohne Kompatibilitätsbewertung angeschlossen, weil jede Generation verschiebte Encoder Kommunikationsprotokolle.

Für WartungstechnikerMaschinen mit MR-J2-SteuerungDie neuere MFS-Variante, während die HC-MF73-S15 in der

in mancherlei Hinsicht dimensionell ähnlich, verwendet einen anderen Codierertyp und ist mit MR-J2S-Laufwerken gekoppelt. Diese sind ohne Antriebsänderungen und Parameterarbeit nicht austauschbar.

DieEigenschaft für mittlere Trägheitder HC-MF-Reihe eignet sich gut fürAnwendungen für die Zuführsachse von CNC-Werkzeugmaschinen: mehr Vergebung unter unterschiedlichen Belastungsbedingungen als Motoren mit geringer Trägheit und reagieren besser als Motoren mit hoher Trägheit, wenn Beschleunigungsraten wichtig sind.Bewegung der Wellen mit unterschiedlicher Last, die beim Fräsen auftritt, Bohr- und Drehvorgänge ohne die Gewinnsuchprobleme, die untergroße Motoren häufig aufweisen.

Schachtkonfiguration und Installationsanmerkungen

Der Schlüsselweg in der φ19 mm-Welle ist für jede Achse, bei der Drehmomentumkehrungen häufig vorkommen oder bei der eine Gleichwellenkupplung durch axiale Belastungen im Laufe der Zeit ausrutschen könnte, praktisch notwendig.Schlüsselanbindungen übertragen Drehmoment durch mechanische Anbindung, keine Reibung und bei 750 Watt mit 3.000 RPM verfügbar, führen Reibungskopplungen einen Ausfallmodus ein, der einfach nicht benötigt wird.

Bei der Montage ist der HC-MF-Motor der Klasse 750 Watt auf einem300 × 300 × 12 mm Aluminiumflansche(oder gleichwertige thermische Masse) zur Gewährleistung einer angemessenen Wärmeableitung bei Dauerbetrieb. This is a motor that relies on conductive heat transfer to its mount as part of its thermal management — installation on a thermally isolated or undersized mounting plate will reduce the motor's continuous duty rating.

Das Frontanschluss-Layout, gemeinsam in der HC-MF-Serie,die Kabelverschleierung vorhersehbar macht und die Notwendigkeit vermeidet, Kabel um die Rückseite des Motors zu leiten, ein Detail, das bei dicht verpackten Achsenbaugruppen wichtig ist.

Anwendungsfähigkeit

Der HC-MF73-S15 ist am häufigsten aufCNC-Bearbeitungszentren, Drehmaschinen und FräsmaschinenDie Serie wurde in den späten 1990er und frühen 2000er Jahren mit MR-J2-Servosystemen konfiguriert.automatische Montageausrüstung, X-Y-Positionierungsstufen, undVerpackungsmaschinenaus derselben Generation.

Für jede dieser Maschinen, die noch in Produktion ist, ist die HC-MF73-S15 der zuverlässige, gleichwertige Ersatz, der die Systemintegrationsarbeit vermeidet, die ein Generationswechsel erfordern würde.

Häufig gestellte Fragen

F1: Welcher Servoantrieb ist für den HC-MF73-S15 erforderlich?

A: Dieser Motor ist fürMitsubishi MR-J2-SerieDer analoge OBA-Encoder, der an Motoren der HC-MF-Serie angebracht ist, kommuniziert speziell mit MR-J2-Antrieben. Er ist nicht kompatibel mit MR-J2S, MR-J3,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

F2: Was bedeutet die Bezeichnung S15 und ist dieser Motor mit einer Bremse erhältlich?

A: Das Suffix S15 bezeichnet die Welle und die Montagekonfiguration , insbesondere eine Standard-Gerade Welle mit Schlüsselschiene und ohne elektromagnetische Bremse.Eine Version des gleichen Basismotors mit Bremse ist unter der Bezeichnung HC-MF73B erhältlich., die eine Auslöschbremse für vertikale Achsen oder Anwendungen zur Festhaltung der Position hinzufügt.

F3: Was ist der Unterschied zwischen dem HC-MF73 und dem HC-MFS73?

A: Beide sind 750 Watt, 3.000 Drehzahlmotoren aus der Mitsubishi HC-Mittelträglichkeitsfamilie, gehören jedoch zu verschiedenen Antriebsgenerationen.MR-J2Der HC-MFS73 verwendet einen 17-Bit-Absolute-Encoder und paartMR-J2SSie sind nicht unmittelbar austauschbar. ‡ Die Austauschung eines für das andere erfordert entweder einen Antriebswechsel oder zusätzliche Schnittstellenhardware.

F4: Was sind die häufigsten Ausfallmodi des HC-MF73-S15?

A: Der analoge OBA-Encoder ist das häufigste Serviceelement Signalzerstörung zeigt sich als unregelmäßige Geschwindigkeitsmessungen oder Positionsfehler vor vollständigem Ausfall.Der andere häufige Punkt bei Anwendungen mit hohem Zykluswert ist der Lagerverschleiß.- Beide können von erfahrenen Servomotor-Servicewerkstätten repariert werden.Da ein ausfallender Ventilator eine thermische Überlastung bei anhaltenden Arbeitszyklen verursachen kann.

F5: Kann der HC-MF73-S15 als Drop-in-Ersatz für andere HC-MF 750W-Varianten verwendet werden?

A: Mechanisch haben viele HC-MF 750W-Varianten die gleichen Flanschmaße und Wellengröße, was die physische Installation einfach macht.Überprüfen Sie immer die Übereinstimmung zwischen Encoder-Typ und Steckverbinderkonfiguration, bevor Sie einen direkten Austausch annehmenEinige Varianten haben unterschiedliche Kabel-Ausgangsinstanzen oder Encoder-Signaltypen, die die Kompatibilität mit vorhandener Verkabelung und Antrieben beeinträchtigen können.

Der Mitsubishi HC-MF73-S15 ist ein herkömmlicher Servomotor. Bestätigen Sie die Antriebskompatibilität, den Coder-Typ und die Montageanforderungen anhand Ihrer vorhandenen Maschinendokumentation, bevor Sie bestellen.
