FANUC A06B-6120-H011

Was unterscheidet dieses Modul

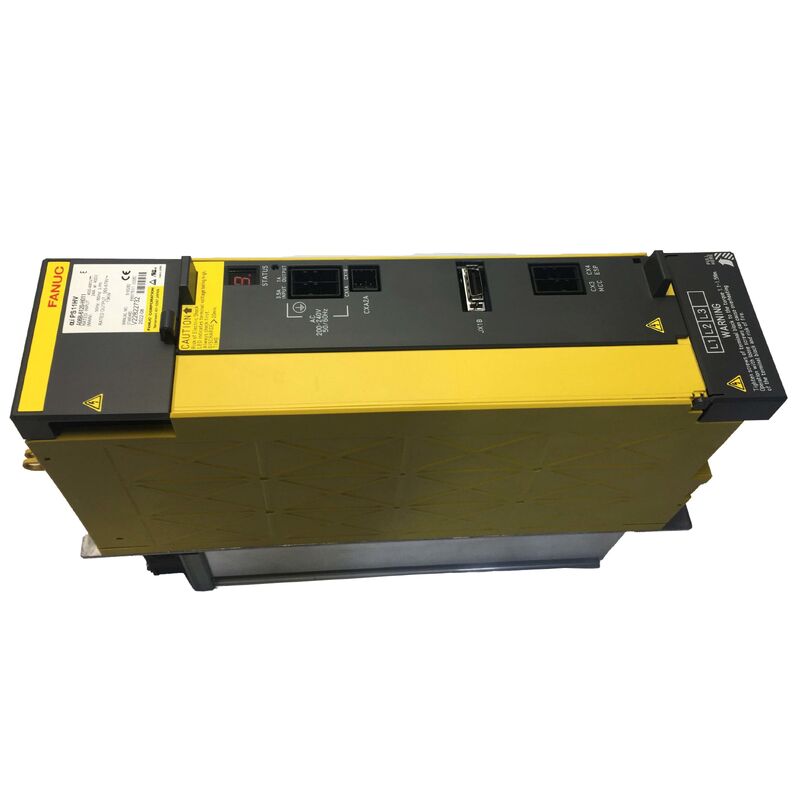

Die A06B-6120-H011 ist die PSM-11HVi Dieses Modul akzeptiert 400 V Wechselstrom-Drei-Phase-Eingang und erzeugt den regulierten Gleichstrom-Bus, der die HV-Servo- und Spindelverstärkermodule im gleichen Schrank versorgt.

Diese ist nicht austauschbar mit der Standard 200V Alpha PSM-Serie (A06B-6077-H111, PSM-11).aber die A06B-6077 arbeitet von 200 ∼ 230 V Wechselstrom-Eingang, während die A06B-6120 für 400 V Wechselstrom. Die eingehende Versorgungsspannung der Maschine bestimmt, welche richtig ist. Die Anpassung der falschen Spannungsklasse PSM schafft eine grundlegende Mismatch, die nicht durch Parameter korrigiert werden kann.

Mit 11 kW versorgt der PSM-11HVi den Gleichspannungsbus für das 400-Volt-Antriebssystem Alpha i HV: eine Kombination aus HV-Spindelverstärkermodulen und HV-Servoverstärkermodulen, die an den gemeinsamen Gleichspannungsbus angeschlossen sind.Die Auswahl der richtigen PSM-Kapazität hängt von der kombinierten Dauernachfrage aller angeschlossenen HV-Antriebsmodule im Schrank ab.

Schlüsselmerkmale

90 mm Gehäuse Kühlung und körperliche Fitness

Das 90 mm breite Gehäuse des PSM-11HVi verfügt an der Rückseite über eine externe Heizkessel, einen internen Ventilator, der die Luft über die Steuerelektronik zirkuliert, und einen externen Ventilator, der die Kühlung der Heizkessel unterstützt.Beide Ventilatoren sind abgenutzt der interne Ventilator (als separater Ersatzteil dient) sollte in geplanten Abständen ersetzt werden, um die Kühlleistung zu erhalten. Der Verschleiß des Lüfterlagers erzeugt ein hörbares Geräusch, bevor der Lüfter vollständig ausfällt; Planen Sie den Austausch des Lüfter während eines geplanten Wartungsfensters, anstatt auf einen Kühlmelder zu warten.

Die äußere Kühlvorrichtung führt durch die Rückseite des Schranks, wobei die Installation des Schranks die gesamte Tiefe des Moduls erfordert, die etwa 307 mm hinter der Vordermontage liegt.mit ausreichender Freiheit für den Luftstrom der HeizspüleDie Blockierung des Kühlweges der Kühlspüle erzeugt bei Belastung Wärmeüberlastwarnungen.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem A06B-6120-H011 (PSM-11HVi) und dem A06B-6077-H111 (PSM-11)?

Beide sind 11 kW Stromversorgungsmodule mit einer Breite von 90 mm, dienen jedoch verschiedenen Eingangsspannungsklassen.Die Antriebsmodule, die sie mit Strom versorgen, sind ebenfalls unterschiedlich Bestätigen Sie vor der Bestellung die Versorgungsspannung der Maschine und die angeschlossenen Antriebsmodule.

F2: Können die PSM-11HVi-Boards einzeln repariert werden?

Die Steuerungskarte und die Verkabelungskarte sind nicht separat erhältlich.Das 100A-Transistormodul und die Kühlventilatoren sind als Einzelteile erhältlich und können während des Betriebs ausgetauscht werden.

F3: Der PSM-11HVi zeigt unter normaler Belastung einen Busüberspannungsmelder an. Was sollte überprüft werden?

Eine Busüberspannung unter normaler Belastung ohne starke Regenerationsbremsung führt zu einem Fehler im aktiven Geradlinerschaltstadium ̇ einem IGBT- oder Torantrieb, der nicht mehr richtig reguliert wird.Nicht zurücksetzen und wieder aufnehmenEine unkontrollierte Steigerung der Gleichspannungsspannung kann die angeschlossenen Antriebsmodule beschädigen.

F4: Erfordert der A06B-6120-H011-Austausch Änderungen der CNC-Parameter?

Nach dem physikalischen Austausch, wiederherstellen Sie die Leistung und überprüfen Sie die richtige Gleichspannung des DC-Busses an den angeschlossenen HV-Antriebsmodulen, bevor Sie die Achsen aktivieren.Bestätigen Sie, dass alle Verbindungskabel und Faserverbindungen zur Antriebskette vor dem Einschalten richtig angebracht sind.

F5: Wie sollte eine gebrauchte A06B-6120-H011 vor der Installation bewertet werden?

Überprüfen Sie beide Lüfter auf eine reibungslose Drehung und die richtige Geschwindigkeit beim Einschalten. A static bench power-up confirms the bus voltage appears at no load — but dynamic load testing on a matched HV alpha drive system with motor loads is the only validation that confirms the transistor's switching performance under actual conditions- Quelle von Lieferanten, die Belastungstests und eine Garantiefrist ab dem Montagedatum anbieten.
