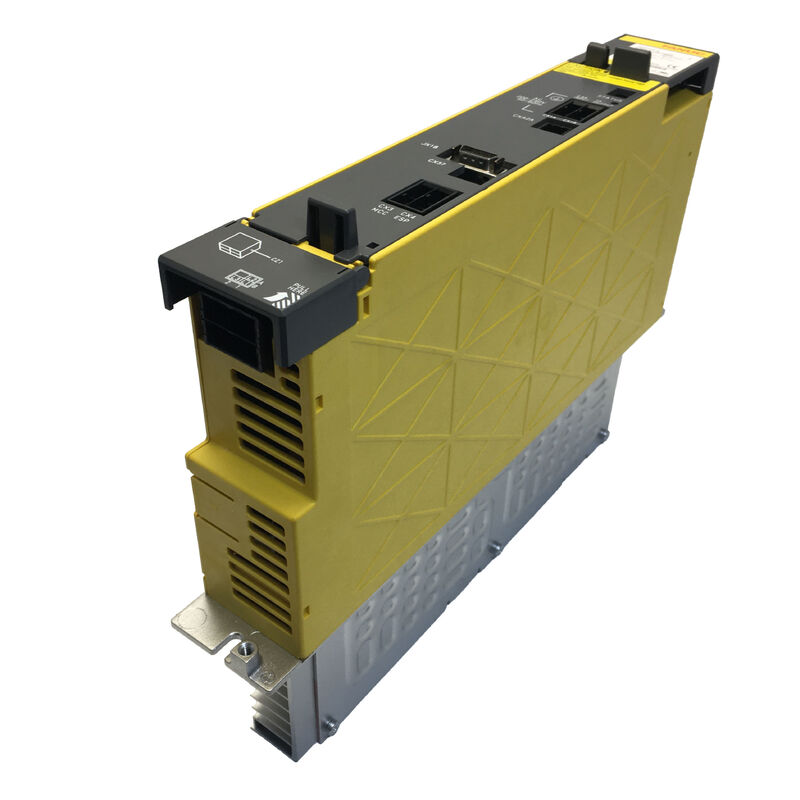

Fanuc A06B-6110-H037 | Alpha i Netzteilmodul PSM-37i (aiPS-37) — 43kW, 200–240V, 153A, Auslegung der Antriebssystemlast, Leistungskarte A16B-2203-0632, 16i/18i/0i CNC

Übersicht

Das Fanuc A06B-6110-H037 ist das PSM-37i — das 43kW-Mitglied der Alpha i Netzteilfamilie der ersten Generation, das in der 200V-Reihe zwischen dem PSM-26i (29,8kW) und dem PSM-55i (65kW) angesiedelt ist.

Mit einem Nenneingangsstrom von 153A bei 200V bedient das PSM-37i mittelgroße bis große Werkzeugmaschinenkonfigurationen, bei denen ein PSM-26i nicht ausreicht, die volle Kapazität eines PSM-55i jedoch für die angeschlossene Verstärkerlast überdimensioniert wäre.

Sein 150-mm-Gehäuse, die Leistungskarte A16B-2203-0632 und die Kapazität von 43kW definieren ein Modul, das für Maschinen spezifiziert wurde, die von den frühen bis mittleren 2000er Jahren bis zum Ende der Alpha i-Ära der ersten Generation gebaut wurden — Maschinen, die im Jahr 2025 eine Produktionsgeschichte von über fünfzehn Jahren hinter sich haben.

Dieser Artikel konzentriert sich auf das PSM-37i aus der Perspektive der Maschinenkonfiguration und Lastberechnung: wie die 43kW in der Praxis tatsächlich genutzt werden, welche Maschinentypen und Verstärkerkonfigurationen in den natürlichen Bereich des PSM-37i fallen und wie der Eingangsstrom von 153A in die Planung des elektrischen Stromkreises der Anlage einfließt, die jede Maschineninstallation oder -verlagerung erfordert.

Schlüsselspezifikationen

Wo 43kW im Alpha i Antriebssystem angesiedelt sind

Jede Maschine, die mit einem Alpha i Antriebssystem ausgestattet ist, verfügt über ein PSM, das so gewählt wurde, dass es die gesamte gleichzeitige Leistung liefert, die von allen SVM- und SPM-Modulen am gemeinsamen DC-Bus gezogen wird. Die Auswahlmethode in Fanucs Alpha i-Konfigurationsdokumentation fordert den Konstrukteur auf, die Ausgangsleistungswerte aller angeschlossenen Verstärker zu summieren, einen Gleichzeitigkeitsfaktor (typischerweise 0,7 bis 0,8) anzuwenden und das PSM auszuwählen, dessen Dauerleistungsergebnis übersteigt.

In praktischen Maschinenkategorien deckt das PSM-37i den Bereich zwischen zwei Gruppen ab. Das PSM-26i mit 29,8kW bedient Bearbeitungszentren mit Spindelleistungen im Bereich von 7,5kW–11kW und zwei bis vier mittelgroßen Servoachsen — eine kombinierte Last, die mit angewandten Gleichzeitigkeitsfaktoren gut unter 29,8kW liegt.

Das PSM-55i mit 65kW bedient die größten Bearbeitungszentren und Fünf-Achsen-Maschinen, bei denen Spindelmotoren über 22kW mit mehreren Servoachsen mit hohem Drehmoment kombiniert werden.

Das Territorium des PSM-37i — 43kW — liegt dazwischen: Bearbeitungszentren mit Spindelmotoren von 15kW–18kW oder Maschinen, bei denen eine kleinere Spindel mit einer größeren Anzahl von Servoachsen mit höheren Nennströmen kombiniert wird (Portaltypen, Mehrpaletten-Horizontalbearbeitungszentren, Drehzentren mit angetriebenen Werkzeugen und C-Achse).

Dies sind gängige Maschinentypen in den Sektoren Automobil, Luft- und Raumfahrt sowie Präzisionstechnik, die den Großteil der installierten Basis von Fanuc ausmachen. Deshalb wurde das PSM-37i während seiner Produktionsjahre zu einem der am weitesten verbreiteten Module in der Alpha i-Familie.

Die 153A-Eingangsstromversorgung — Elektrische Anforderungen der Anlage

Bei 200V Eingangsspannung zieht das PSM-37i bei Nennleistung 153A. Dies ist keine Zahl, die bei der Anlagenplanung unterschätzt werden sollte. Dreiphasig 153A bei 200V entsprechen etwa 53kVA Scheinleistung. Der Stromkreis, der dieses Modul speist, muss ausreichend geschützt und verkabelt sein.

Schutz des Stromkreises: Ein 200A-Leistungsschalter mit einer Auslösecharakteristik der Klasse D oder K ist typischerweise für die Dauerlast von 153A und den Einschaltstromstoß geeignet.

Die genaue Größe und Auslösekurve des Leistungsschalters hängen von der Kabelimpedanz und dem spezifischen Leistungsschalterbereich ab; das Installationshandbuch der Fanuc Alpha-Serie (B-65162) und die elektrischen Standards der Anlage regeln die endgültige Auswahl.

Kabeldimensionierung: 153A Dauerstrom bei der Umgebungstemperatur der Installation, der Leitungsbündeldichte und der Kabelverlegegeometrie bestimmen den erforderlichen Leiterquerschnitt gemäß IEC- oder NEC-Standards.

Unterdimensionierte Kabel stellen eine Brandgefahr und ein Problem mit dem Spannungsabfall dar — eine übermäßige Impedanz des Versorgungskabels unter 153A Last führt zu einem messbaren Spannungseinbruch an den Klemmen des PSM-37i, was zu AL-6 (Eingangsversorgung abnormal) führen oder zu Schwankungen der DC-Bus-Spannung beitragen kann.

AC-Drossel: Die Dokumentation der Fanuc Alpha i-Serie spezifiziert eine AC-Netzdrossel, die für die Eingangsstromklasse des PSM-37i geeignet ist. Bei 153A kann der Oberstromanteil ohne Drossel erheblich sein.

Die Drossel reduziert Oberwellen, begrenzt den Einschaltstrom und schützt den Eingangsgleichrichter des Moduls vor transienten Spannungsspitzen.

Für Maschineninstallationen in Anlagen mit anderen empfindlichen Geräten am selben Verteilungsbus ist die Drossel besonders wichtig.

Leistungskarte A16B-2203-0632 und Service-Implikationen

Die Leistungskarte A16B-2203-0632 im PSM-37i übernimmt die Hauptschaltungsfunktionen: IGBT-Schaltstufe, DC-Bus-Kondensatorbank, Vorladeschaltung und Bus-Schutz. Diese Karte ist über Standard-Aftermarket-Kanäle nicht als separates Ersatzteil erhältlich.

Wenn ein Fehler auf Platinenebene im PSM-37i diagnostiziert wird, besteht der Servicepfad entweder in einem kompletten Einheitsaustausch oder einer spezialisierten Reparatur auf Komponentenebene durch ein Unternehmen mit der erforderlichen Dokumentation und dem notwendigen Komponentenbestand.

Das Alter der Platine bei einer Maschine aus der Produktionszeit 2004–2008 beträgt nun fünfzehn bis zwanzig Jahre.

Die Elektrolytkondensatoren auf dieser Platine — die DC-Bus-Filterkondensatoren, die Vorladeschaltungskondensatoren und die Kondensatoren der Steuerspannungsversorgung — haben eine begrenzte Lebensdauer, die von der Betriebstemperatur und den Betriebsstunden abhängt.

Kondensatoren, die nahe der oberen Grenze ihrer Nennspannung arbeiten (was in einem Schrank ohne ausreichende Belüftung realistisch ist), altern schneller als solche, die konservativ betrieben werden. Eine Sichtprüfung auf Kondensatorwölbung oder Elektrolytrückstände auf der Platinenoberfläche ist eine Wartungsmaßnahme, die sich lohnt, wenn das Modul aus irgendeinem anderen Grund außer Betrieb ist.

PSM-37i in Tandem- und Multi-PSM-Konfigurationen

Das A06B-6110-H037 unterstützt den Tandembetrieb — zwei PSM-37i-Module teilen sich einen gemeinsamen DC-Bus, um eine kombinierte Buskapazität von 86kW zu liefern.

Diese Konfiguration wird in großen Bearbeitungszentren eingesetzt, bei denen die kombinierte Verstärkerlast das übersteigt, was ein einzelnes PSM-37i liefern kann, der Maschinenbauer jedoch die Stromversorgung auf zwei Module statt auf eine einzelne Einheit mit höherer Leistung verteilt hat.

Im Tandem sind beide Module an dieselbe dreiphasige Versorgung angeschlossen (über dieselben oder separate Leistungsschalter), teilen sich die DC-Busleiste und tragen beide ihre aktiven Rückspeise-Frontends bei, um die Energie der Verzögerung zurückzuführen.

Der kombinierte Eingangsstrom von 306A (153A pro Modul) erfordert, dass die Anlagenversorgung und der Stromkreisschutz für diesen Gesamtbedarf ausgelegt sind.

FAQ

F1: Eine Maschine hat ein SPM-Modul, das einen 15kW-Spindelmotor antreibt, und drei SVM-Module, die jeweils an einen 3kW-Servomotor angeschlossen sind. Ist das PSM-37i die richtige Stromversorgung, oder würde das PSM-26i ausreichen?

Berechnen Sie den gleichzeitigen Busbedarf: 15kW Spindel bei 80% Last = 12kW; drei Servoachsen bei durchschnittlich 50% Last = 3 × 1,5kW = 4,5kW.

Gesamt: ca. 16,5kW bei typischen Maschinenlasten.

Dies passt gut in die 29,8kW-Kapazität des PSM-26i mit erheblichem Spielraum. Wenn das Maschinenbewegungsprogramm jedoch Sequenzen enthält, bei denen sich alle vier Achsen gleichzeitig mit hohen Vorschubgeschwindigkeiten beschleunigen, während die Spindel unter Volllast läuft, könnte der momentane Spitzenbedarf 29,8kW vorübergehend überschreiten.

Führen Sie eine Spitzenbedarfsanalyse für das ungünstigste gleichzeitige Beschleunigungsszenario durch, bevor Sie sich für das PSM-26i entscheiden. Wenn die Spitzenbedarfsberechnung anhaltende Lasten nahe oder über 28kW zeigt, ist das PSM-37i die sicherere Wahl.

F2: Das PSM-37i wurde durch das A06B-6140-H037 ersetzt. Kann im Pannenfall das A06B-6140-H037 ohne jegliche Vorbereitung der Maschine eingebaut werden?

Ja. Das A06B-6140-H037 ist elektrisch und mechanisch mit der Installation des A06B-6110-H037 kompatibel. Gleicher 153A-Eingang, gleicher 283–339V DC-Bus-Ausgang, gleiches Montageformat, gleiche Verstärkerkompatibilität.

Der Austausch erfordert keine Parameteränderungen an der CNC, keine Verdrahtungsänderungen und keine Anpassungen an den nachgeschalteten SVM- oder SPM-Modulen.

Nach der Installation des A06B-6140-H037 schalten Sie die Maschine ein, bestätigen Sie den normalen PSM-Status und die DC-Bus-Spannung innerhalb der Spezifikation und überprüfen Sie dann den normalen Achsbetrieb, bevor Sie die Produktion wieder aufnehmen.

F3: Warum zeigt das PSM-37i den Ausgangsspannungsbereich als 283–339V an, wenn auf dem Eingangsaufkleber einiger Einheiten 283–325V steht?

Der Bereich von 283–325V erscheint in Dokumentationen früherer Spezifikationen und auf einigen Produktetiketten aus der Einführungszeit der Alpha i-Generation.

Der Bereich von 283–339V spiegelt das tatsächliche Betriebsfenster der Busspannung wider, das die Regelungsschaltung des PSM-37i über den gesamten Eingangsspannungsbereich von 200–240V aufrechterhält.

Die höhere Obergrenze (339V gegenüber 325V) bietet mehr Regelungsspielraum, wenn die Eingangsspannung gegen das 240V-Ende des zulässigen Bereichs schwankt.

Die angeschlossenen Alpha i-Verstärker sind für den Bereich von 283–339V spezifiziert; das breitere Fenster ist betrieblich korrekt.

F4: Wie sollte bei einer Maschine mit einem PSM-37i, die mit etwa 70% der Nennlast läuft, das Wärmemanagement beurteilt werden?

Bei 70% Last (ca. 30kW) erzeugt das PSM-37i weniger Wärme als bei Nennlast von 43kW, aber der Kühlbedarf skaliert nicht linear mit der Leistung — Standby-Verluste und Transistorschaltverluste sind bei allen Laststufen vorhanden.

Der Kühlkörperlüfter und der interne Lüfter müssen unabhängig von der Laststufe betriebsbereit sein. Wenn die Umgebungstemperatur im Schrank hoch ist (über 40°C), kann die reduzierte thermische Reserve bei Teillast immer noch zu AL-3-Ereignissen führen, wenn die Lüfterleistung nachgelassen hat.

Die thermische Beurteilung sollte die Messung der Umgebungstemperatur im Schrank in der Nähe des PSM-37i bei Spitzenproduktionslast, die Bestätigung, dass der Kühlkörperlüfter ausreichend Luftstrom bewegt, und die Überprüfung der Kühlkörperlamellen auf Ansammlungen, die den Luftstrom behindern, umfassen.

F5: Gibt es einen Unterschied im Inhalt des Handbuchs B-65322 zwischen dem PSM-37i und dem PSM-26i? Kann dasselbe Handbuch für beide verwendet werden?

Das Handbuch B-65322 deckt das Fanuc Alpha i-Serien-Servoverstärkersystem ab, das die A06B-6110 aiPS-Familie einschließlich der PSM-26i (H026) und PSM-37i (H037) umfasst. Dasselbe Handbuch gilt für beide.

PSM-spezifische Unterschiede — Stromstärken, Leistungskapazität, Kühlungsanforderungen, Spezifikationen für den Eingangskreisschutz — sind in den Spezifikationsabschnitten des Handbuchs nach Modellbezeichnung tabelliert.

Für Verfahren, die sich auf spezifische Strom- oder Leistungswerte beziehen, stellen Sie sicher, dass Sie die Zeile für das PSM-37i und nicht die Zeile für das PSM-26i lesen, da die elektrischen Nennwerte bei 153A gegenüber 106A Eingang erheblich abweichen.
