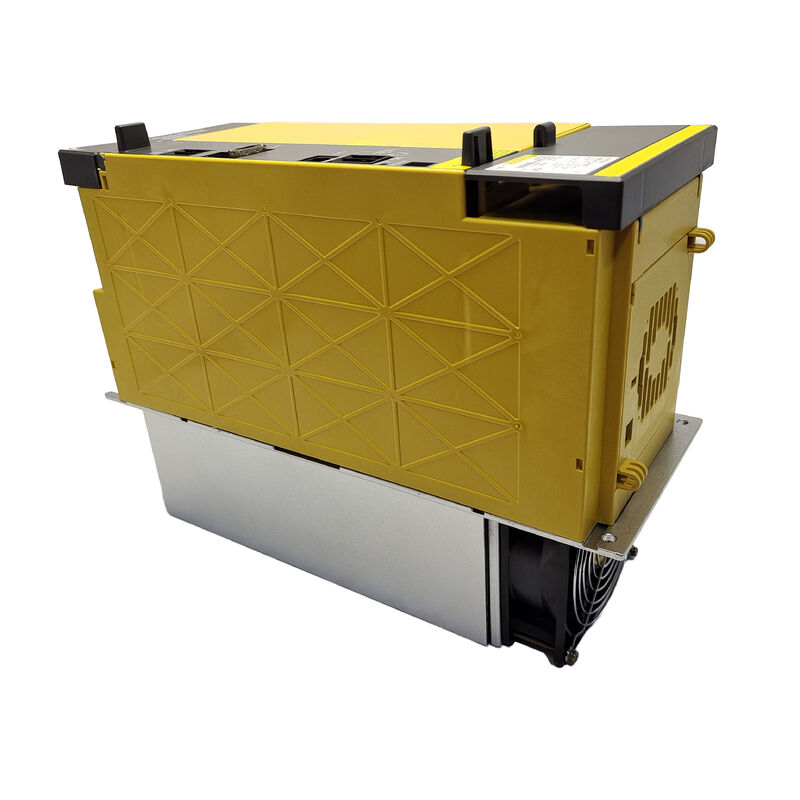

FANUC A06B-6110-H030 Stromversorgungsmodul der Serie Alpha i PSM-30i
DieDie in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.PSM-30iIm Antriebssystem der FANUC-Serie Alpha i ist ein 30 kW starkes Stromversorgungsmodul für Anlagen der Klasse 200V vorhanden.Es wandelt dreiphasige Wechselstromnetze in regulierte Gleichspannungsbusspannung um, die jeden αi-Servoverstärker und Spindelverstärker in der Kette versorgt, mit eingebauter Energiewiederherstellungsfähigkeit.
Rolle in der Antriebsarchitektur der αi-Serie
Das Antriebssystem der Serie Alpha i von FANUC verwendet eine modulare Architektur, bei der Servo- und Spindelverstärkermodule Strom von einem gemeinsamen Hochspannungs-Gleichspannungsbus beziehen, der von einem speziellen Stromversorgungsmodul bereitgestellt wird.Der PSM-30i dient als Quell dieses Gleichspannungsbusses für Systeme der Klasse 200VEin PSM-Ausfall stoppt alle Bewegungsachsen und macht dieses Modul zu einer kritischen Wartungskomponente.
Technische Spezifikation
| Parameter | Wert |
|---|
| Teilnummer | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
| Modellbezeichnung | PSM-30i / αiPS-30 |
| Reihe | FANUC Alpha i (αi) ¢ 6110-Baureihe |
| Modultyp | AC/DC-Stromversorgungsmodul mit Regeneration |
| Eingangsspannung | 200-240 V Wechselstrom, 3-Phasen, 50/60 Hz |
| Ausgangsspannung (Gleichspannungsbus) | 283-339 V Gleichstrom |
| Nennleistung | 30 kW |
| Regenerationsmethode | Leistungsregeneration (Rückgabe der Energie an die Wechselstromleitung) |
| Gewicht | Ungefähr 8,2 kg. |
| Generationen | Erste Generation der Baureihe 6110 |
| Nachfolgender Teil | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
| Hersteller | FANUC Corporation, Japan |
Vorteile der Energiewiederherstellung
Im Gegensatz zu älteren Systemen, bei denen Bremswiderstände zur Energieverteilung als Wärme verwendet wurden, verwendet der PSM-30i eine Stromquelle-Regenerationstechnologie, um die Motorverzögerungsenergie an die Wechselstromleitung zurückzugeben.Dieser Ansatz reduziert den Stromverbrauch erheblich, beseitigt Widerstandsbanken als Ausfallpunkte und entfernt die Wärmebelastung aus dem Wärmehaushalt des Schranks.
Alarmcodes und Diagnostik
Der A06B-6110-H030 verfügt über eine an Bord vorhandene Selbstdiagnose, die Fehler über LED-Alarmcodes meldet:
| Alarm | Die Situation |
|---|
| AL-1 | Überstrom im Hauptstrommodul |
| AL-2 | Kühlventilator eingestellt (intern) |
| AL-3 | Übertemperatur der Wärmeschwänze im Hauptkreislauf |
| AL-4 | Gleichspannungsabfall des Gleichspannungsbus |
| AL-5 | Hauptkondensator nicht innerhalb der angegebenen Zeit aufgeladen |
| AL-6 | Ausfall der Stromversorgung |
| AL-7 | Abnormal hohe Gleichspannung des Gleichspannungsbusses |
| Die | Außenkühlventilator (Wärmeabflussventilator) eingestellt |
| Die | Abnormale Eingangsstromversorgung in offener Phase |
AL-4 und AL-5 sind häufige Feldfehler, die häufig mit dem Abbau des Kondensators nach Jahren des Betriebs zusammenhängen.
Kompatible CNC-Systeme
Der A06B-6110-H030 ist für Antriebssysteme der Serie αi der Klasse 200V auf den wichtigsten CNC-Plattformen von FANUC bestimmt:
- FANUC 0i-Serie(0i-B, 0i-C, 0i-D)
- FANUC 16i / 18i Reihe¢ Hochfunktions-CNC für Mehrsachsen-Bearbeitungszentren und Drehwerk-Zentren
- FANUC 21i-Serie¢ CNC-Mittelstand, üblich in asiatischen und europäischen Werkzeugmaschinen
- FANUC 30i / 31i / 32i Reihe¢ Leistungsfähigste Plattform für Hochgeschwindigkeitsbearbeitung und Präzisions-Luftfahrtgeräte
Die Leistung von 30 kW gilt für Maschinenkonfigurationen, bei denen keine größeren PSM-37i- oder PSM-55i-Varianten erforderlich sind.
Vergleich der Generationen
Der A06B-6110-H030 gehört zu den FANUC Alpha i-Stromversorgungsmodulen der Serie 6110 der ersten Generation.Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse., das über aktualisierte PCB-Revisionen und modifizierte Verkabelungstafeln verfügt, wobei die gleiche mechanische Umhüllung und elektrische Schnittstelle beibehalten wird.Die 6140-Serie dient in den meisten Anlagen als Form-Fit-Funktionsersatz für die 6110.
Instandhaltungs- und Ersatzteilstrategie
Das PSM gehört zu den vorrangigsten Ersatzteilen für Anlagen, in denen FANUC αi-Geräte betrieben werden, da:
- Ein PSM-Ausfall schaltet gleichzeitig alle Maschinenbewegungen ohne degradierten Betriebsmodus aus
- Bearbeitungszentren und Drehzentren mit defekten PSMs können bis zum Ersatz keine Teile herstellen
- Die Leistung von 30 kW erstreckt sich auf die meisten herkömmlichen 3- bis 5-Achsen-Vertikalbearbeitungszentren und CNC-Drehzentren
Ein überprüftes Ersatzmodule minimiert die Produktionsunterbrechungen bei kritischen Ausfällen.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der A06B-6110-H030 und der A06B-6140-H030?
Beide sind FANUC PSM-30i-Stromversorgungsmodule mit einer Nennleistung von 30 kW für Systeme der αi-Serie der Klasse 200V. Die A06B-6110-H030 ist die Version der ersten Generation (Serie 6110);Der A06B-6140-H030 ist der Nachfolger der zweiten Generation mit aktualisierten PCB-ÜberarbeitungenSie haben identische mechanische Montage, elektrische Verbindungen und Funktionsmerkmale.
Welche FANUC CNC-Steuerungen und Maschinentypen verwenden die A06B-6110-H030?
Der PSM-30i wird in jedem Antriebssystem der FANUC-Serie αi der Klasse 200V verwendet, das mit FANUC-CNC-Steuerungen 0i, 16i, 18i, 21i, 30i, 31i oder 32i gekoppelt ist.Zu den gängigen Anwendungen gehören vertikale und horizontale Bearbeitungszentren, CNC-Drehzentren und 5-Achsenmaschinen, bei denen die Gesamtleistung des Servo- und Spindelmotors 30 kW beträgt.
Was macht der PSM-30i eigentlich im Antriebshaus?
Das PSM wandelt dreiphasige 200-240V Wechselstromnetze in regulierte Gleichspannung (283-339V Gleichspannung), die alle Servoverstärkermodule und Spindelverstärkermodule in der αi-Serie-Kette mit Motorstrom versorgtEs liefert auch 24 V Gleichstrom-Steuerung an die Verstärkermodule.
Warum erscheint AL-4 oder AL-5 auf meinem PSM-30i, und was sollte ich zuerst überprüfen?
AL-4 (Gleichspannungsabfall) und AL-5 (Hauptkondensator, der nicht geladen wurde) werden häufig durch Kondensatorzerfall im Gleichspannungsbusbereich alter PSM-Einheiten verursacht.Prüfung der dreiphasigen Eingangsspannung auf die richtige Spannung, ausgeglichene Phasen und keine offene Phase (AL-E). Ist die Eingangsleistung gut bestätigt, bedarf das Modul wahrscheinlich einer Reparatur oder eines Austauschs auf Komponentenebene.
Kann die A06B-6110-H030 repariert werden und ist eine renovierte Einheit eine praktikable Alternative?
Ja, spezialisierte FANUC-Antriebsreparaturwerkstätten bauen PSM-30i-Geräte auf Bauteilsebene neu, indem sie Kondensatoren, Ventilatoren und andere altersgrenzte Teile ersetzen.Die auf FANUC-Systemen getesteten Sanierungseinheiten bieten kostengünstige Alternativen zu neuen ModulenÜberprüfen Sie, ob die Renovierer auf tatsächlicher FANUC-Hardware und nicht nur auf Standbetrieb getestet werden.
