Fanuc A06B-6110-H026 | Alpha i PSM-26i — Lebensdauer, Lüfterwechsel, Alarmdiagnose und der Übergang von H026 zu H140

Übersicht

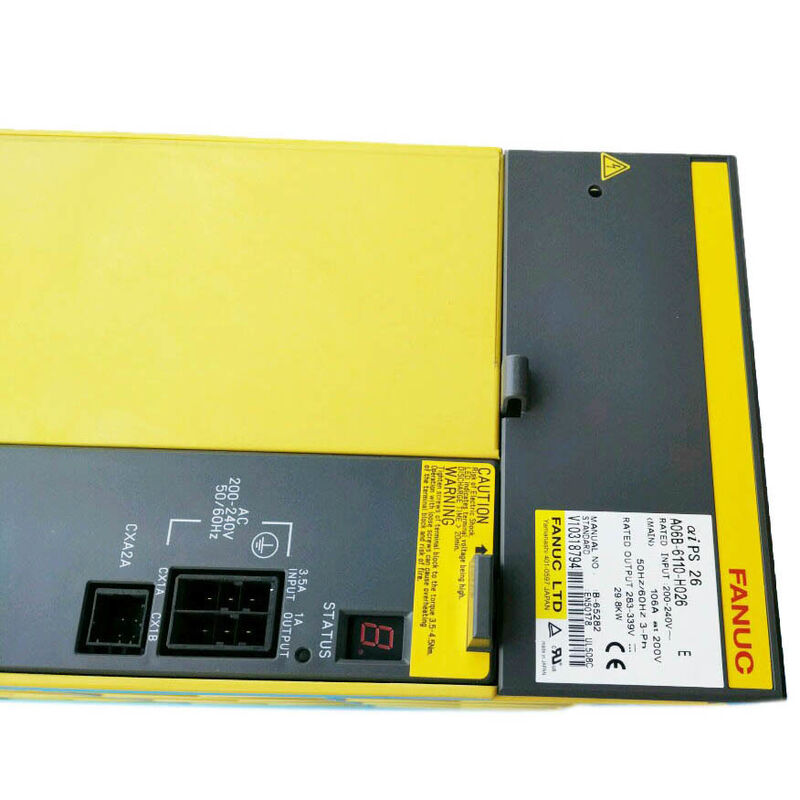

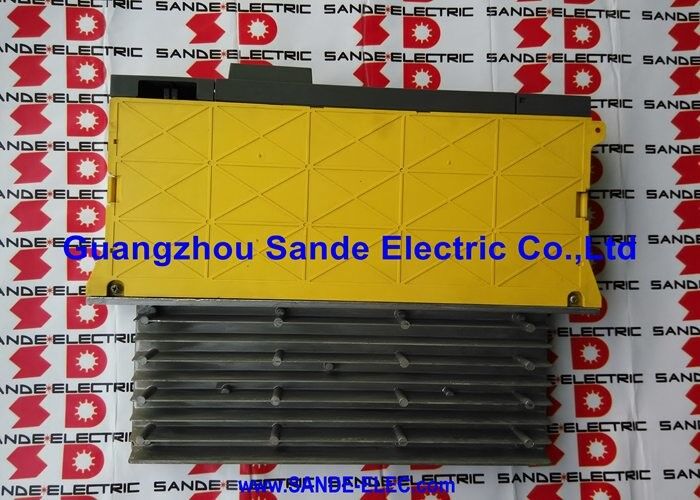

Das Fanuc A06B-6110-H026 ist das PSM-26i — das 29,8kW Alpha i Netzteilmodul, das seit fast zwei Jahrzehnten im Produktionsbetrieb von Bearbeitungszentren mit 16i/18i und 0i weltweit im Einsatz ist.

Das Modul wurde als Teil der ersten Generation des Alpha i Antriebssystems von Fanuc in Betrieb genommen, lieferte über die Lebensdauer tausender Installationen hinweg zuverlässige Leistung und wird heute routinemäßig von Wartungstechnikern angetroffen, die sich mit Geräten befassen, die seit Mitte der 2000er Jahre ununterbrochen laufen.

In diesem Alter stellt sich nicht mehr die Frage, ob das PSM-26i für die Maschine richtig spezifiziert ist — das war es, als die Maschine gebaut wurde.

Die Frage ist, wo sich das Modul in seiner Lebensdauer befindet, welche Komponenten das Ende ihrer Nutzungsdauer erreichen und wie man intelligent auf einen möglichen Ausfall plant.

Dieser Artikel nähert sich dem PSM-26i aus diesem Blickwinkel: Wartungsplanung, Alarminterpretation und die Entscheidung zwischen Reparatur, Austausch und Upgrade auf die zweite Generation A06B-6140-H026.

Schlüsselspezifikationen

Die Lüfterpopulation — Zwei Einheiten, Zwei Austauschprioritäten

Das PSM-26i verfügt über zwei Lüfter mit unterschiedlichen thermischen Rollen und leicht unterschiedlichen Ausfallfolgen.

A90L-0001-0441#39 (interner Lüfter) zirkuliert Luft im Gehäuse des Moduls über die Steuerungs-Leiterplatte und die zugehörige Elektronik. Sein Ausfall wird durch AL-2 angekündigt.

Das Lager dieses Lüfters läuft kontinuierlich, wenn die Maschine eingeschaltet ist — bei einer Maschine, die zwei oder drei Schichten läuft, sind das siebzehn bis vierundzwanzig Stunden täglich während der gesamten Lebensdauer der Maschine. Lagerschäden sind kumulativ.

Ein Lüfter, der seit 2005 in einer Dreischichtmaschine läuft, hat über 100.000 Stunden Lagerrotation angesammelt. Lüfterlager auf diesem Serviceniveau sind statistisch gesehen überfällig für einen Austausch, unabhängig davon, ob AL-2 bereits angezeigt wurde.

A90L-0001-0509 (externer Kühlkörperlüfter) bewegt Luft durch die Kühlkörperlamellen, wo die Leistungstransistoren Wärme abführen. Sein Ausfall wird durch AL-A angekündigt.

Der Ausfall dieses Lüfters hat schnellere Folgen als der interne Lüfter, da er den thermischen Pfad des Transistors direkt begrenzt — ohne ihn steigt die Sperrschichttemperatur der Leistungstransistoren unter Last an, und AL-3 (Übertemperatur des Kühlkörpers) folgt innerhalb von Minuten bei Nennleistung.

Beide Lüfter sind Lager-Ersatzteile, separat erhältlich und ohne Austausch des Moduls austauschbar.

Bei jedem PSM-26i in einer Maschine, die seit der Produktionszeit des H026 (Mitte der 2000er bis Ende der 2000er Jahre) ohne dokumentierten Lüfterwechsel läuft, qualifizieren sich beide Lüfter für einen proaktiven Austausch während einer geplanten Wartungspause.

Alarm AL-1 am PSM-26i — Kein generischer Überstrom

AL-1 am PSM-26i bedeutet, dass das Hauptleistungsmodul (IPM) einen Fehlerzustand erkannt hat. Der interne Schutz des IPM löst unter mehreren Bedingungen aus: Überstrom der Transistorsperrschicht, Treiberfehler oder thermische Überlastung auf Transistorebene. Bevor AL-1 als defektes IPM diagnostiziert wird, prüfen Sie die Umgebungs- und Lastseitigen Ursachen:

Wurde die Maschine kürzlich bewegt, erschüttert oder gab es ein Problem mit der Versorgungsqualität?

Lose Verbindungen an den Eingangsklemmen oder der Sammelschiene können transiente Stromereignisse verursachen, die das IPM erreichen, ohne dass das Modul selbst defekt ist. Sind alle nachgeschalteten SVM- und SPM-Module in gutem Zustand?

Ein defekter Verstärkertransistor, der übermäßigen Strom aus dem Bus zieht, wird als AL-1 am PSM-26i angezeigt. Das Trennen der SVM/SPM-Module vom Bus einzeln, während beobachtet wird, ob AL-1 verschwindet, isoliert einen Lastseitigen Fehler.

Wenn AL-1 bei vollständig entladenem Bus und bestätigter guter Versorgung bestehen bleibt, ist wahrscheinlich das IPM auf der Leistungskarte ausgefallen oder beschädigt, und das Modul erfordert einen Austausch oder eine Reparatur der Karte.

AL-5 — Pre-Charge-Timeout bei einem alternden PSM-26i

AL-5 am PSM-26i zeigt an, dass die DC-Bus-Kondensatoren die Betriebsschwellenspannung nach dem Einschalten nicht innerhalb der erwarteten Vorladezeit erreicht haben.

Bei einem neueren Modul ist AL-5 ungewöhnlich. Bei einem Modul mit fünfzehn oder mehr Jahren Dienstzeit wird es aus zwei Gründen zu einem realistischen Wartungsereignis.

Erstens kann der Vorladewiderstand — eine Strombegrenzungskomponente, die den Einschaltstrom in die Buskondensatoren beim Start steuert — mit dem Alter und thermischen Zyklen seinen Widerstandswert ändern.

Wenn sein Widerstand signifikant vom Nennwert abgewichen ist, verlangsamt sich die Vorladegeschwindigkeit und erreicht möglicherweise nicht den Schwellenwert, bevor der Timer abläuft.

Zweitens sammeln die Busfilterkondensatoren selbst über Jahre des Betriebs bei erhöhter Temperatur äquivalenten Serienwiderstand (ESR) an.

Erhöhter ESR beeinflusst die Ladeannahmerate der Kondensatoren und kann die Vorladezeit über den Schwellenwert hinaus verlängern.

Konstantes AL-5 bei jedem Einschalten bei einem alternden PSM-26i ist ein Signal dafür, dass die Vorladeschaltungskomponenten des Moduls Aufmerksamkeit erfordern — entweder eine spezialisierte Werkstattprüfung oder ein kompletter Austausch des Geräts gegen ein überholtes Modul, dessen Kondensatoren und Vorladekomponenten im Rahmen der Überholung geprüft oder ersetzt wurden.

Das H026-zu-H140-Upgrade — Wann wechseln, wann bleiben

Der A06B-6140-H026 ist das Äquivalent der zweiten Generation: gleiche 29,8kW, gleiche 106A bei 200V, gleicher 283–339V DC-Bus, gleiche Kompatibilität mit nachgeschalteten Verstärkern. Es ist ein direkter Ersatz — keine Parameteränderungen, keine Neuverkabelung, keine CNC-Konfigurationsaktualisierungen. Die internen Designunterschiede liegen in der Komponentenauswahl und der Platinenarchitektur, die aktualisiert wurden, um bekannte Verschleißmuster in der A06B-6110-Serie zu beheben.

Die praktische Frage ist das Timing.

Wenn ein PSM-26i noch nie gewartet wurde, sich dem zwanzigsten Betriebsjahr nähert und seine Lüfter noch nicht ausgetauscht wurden, ist ein AL-2- oder AL-A-Alarm in naher Zukunft eine vernünftige Erwartung.

Eine geplante Entscheidung, das Modul während des nächsten geplanten Wartungsfensters durch den A06B-6140-H026 zu ersetzen, bevor ein ungeplanter Ausfall eintritt, hat ein anderes Ausfallzeit- und Kostenprofil als ein Notfall-Austausch, der durch einen unerwarteten Produktionsstopp ausgelöst wird.

Für Maschinen, bei denen das PSM-26i noch zuverlässig funktioniert und sich in angemessener Entfernung vom letzten Lüfterservice befindet, ist es ebenso gültig, mit dem H026 fortzufahren und den Austausch bei der nächsten bestätigten Störung zu planen.

Die Entscheidung ist eine Planungsübung rund um die Produktionskritikalität der Maschine und die Kostendifferenz zwischen geplanter und ungeplanter Ausfallzeit.

FAQ

F1: Sowohl der A06B-6110-H026 als auch der A06B-6140-H026 sind auf dem Nachrüstmarkt erhältlich. Woran erkennt ein Käufer, welches als Ersatzteil beschafft werden soll?

Beide Module funktionieren korrekt als Ersatz — sie sind elektrisch und mechanisch in der Maschine äquivalent. Der A06B-6140-H026 ist das aktuelle Design und stellt die neueste Platinenrevision für diese Leistungsklasse dar.

Für eine Maschine, die voraussichtlich noch fünf bis zehn Jahre laufen wird, ist der A06B-6140-H026 wohl die zukunftsorientierte Wahl. Für kostenempfindliche Situationen, in denen ein getesteter, garantierter Austausch des A06B-6110-H026 zu geringeren Kosten verfügbar ist, bleibt er voll gültig. Die Wahl ist keine der Funktion, sondern der Lebenserwartung und der Wirtschaftlichkeit.

F2: Die Leckageerkennungsschaltung im PSM-26i erzeugt einen Alarm, bevor ein vollständiger Erdschluss auftritt. Wann sollten Warnungen zur Leckageerkennung beachtet werden?

Jeder bestätigte Leckageerkennungsalarm erfordert eine Untersuchung anstelle einer Bestätigung und Fortsetzung. Die Schaltung erkennt Strom, der zum PE fließt und nicht vorhanden sein sollte — ein Pfad, der auf Isolationsverschlechterung in den Motorwicklungen oder im Ausgangskabel hinweist, nicht auf einen internen PSM-Fehler.

Die fortschreitende Natur von Isolationsfehlern bedeutet, dass ein Motor, der heute einen geringfügigen Leckagealarm erzeugt, innerhalb von Wochen oder Monaten einen vollständigen Wicklungs-zu-Erde-Fehler entwickeln kann. Isolationswiderstandsprüfungen (Megger-Tests) des angeschlossenen Motors und der Ausgangskabel zum Zeitpunkt eines Leckagealarms identifizieren, welcher Motor oder welches Kabel die Quelle ist.

Das Handeln im Stadium der Leckageerkennung — vor einem vollständigen Wicklungsfehler — vermeidet die höheren Reparaturkosten und die längeren Ausfallzeiten eines ausgelösten Stromkreises, der mit einem vollständigen Erdschluss verbunden ist.

F3: Wie lange dauert die Vorlade-Sequenz, nachdem das PSM-26i eingeschaltet wurde, bevor der DC-Bus verfügbar ist?

Bei einem korrekt funktionierenden PSM-26i dauert die Vorlade-Sequenz typischerweise etwa drei bis fünf Sekunden nach dem Anlegen der Spannung an das Modul.

Die Frontpanel-LED oder das Display wechselt vom Vorladezustand zur normalen Betriebsanzeige, wenn die Bussspannung ihren Betriebsbereich erreicht.

Wenn die Sequenz innerhalb dieses Zeitfensters erfolgreich abgeschlossen wird, erscheint kein AL-5.

Wenn ein bestimmter Einschaltvorgang merklich länger als erwartet dauert, bevor die normale Anzeige erscheint — auch ohne Auslösen von AL-5 —, sollten die Vorladeschaltungskomponenten überwacht werden, da grenzwertige Leistungen oft einem späteren AL-5-Fehler vorausgehen.

F4: Kann der A06B-6110-H026 mit nur einem seiner beiden Lüfter betrieben werden?

Der Betrieb mit einem angehaltenen Lüfter ist kein unterstützter Zustand und sollte nicht als vorübergehende Lösung betrachtet werden. Beide Lüfter sind erforderlich, damit das Modul bei Nennleistung sichere Komponententemperaturen aufrechterhalten kann.

Das Modul wird nach dem Erscheinen von AL-2 oder AL-A weiterlaufen — der Alarm schaltet das Modul nicht in allen Konfigurationen sofort ab —, aber die thermischen Reserven sind reduziert und die Zeit bis zu AL-3 (Übertemperaturabschaltung des Kühlkörpers) oder einer Beschädigung der Steuerplatine hängt vollständig von den Umgebungsbedingungen und der tatsächlichen Last ab.

Der Lüfteraustausch ist die richtige Reaktion auf beide Alarme.

F5: Ist es normal, dass das PSM-26i während des Betriebs hörbare Geräusche erzeugt, und wann deutet ein Geräusch auf ein Problem hin?

Ein korrekt funktionierendes PSM-26i erzeugt ein gleichmäßiges, mittelschweres Luftstromgeräusch von seinen beiden Lüftern und kann ein leises Schaltgeräusch von der aktiven Front-End-IGBT-Stufe erzeugen.

Eine plötzliche Änderung des Lüftertons — ein tieferer Ton, Rauheit oder intermittierende Vibration — ist eine frühe Warnung vor Lagerschäden und sollte als Vorläufer eines AL-2- oder AL-A-Ereignisses behandelt werden.

Ein neues, höherfrequentes Pfeifen oder Summen vom Modulkörper, das vorher nicht vorhanden war, kann auf eine mechanische Resonanz durch eine lose Komponente, einen überlasteten Kondensator oder einen abnormalen elektrischen Zustand in der Busschaltung hinweisen.

Jedes ungewöhnliche neue Geräusch im PSM-26i erfordert eine Untersuchung anstelle einer Ignorierung.
