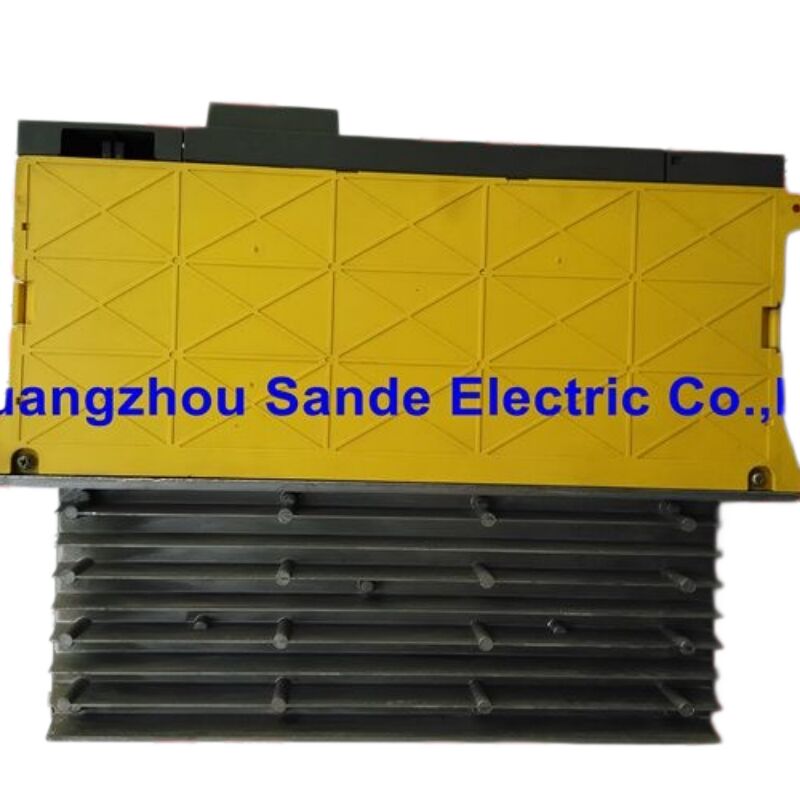

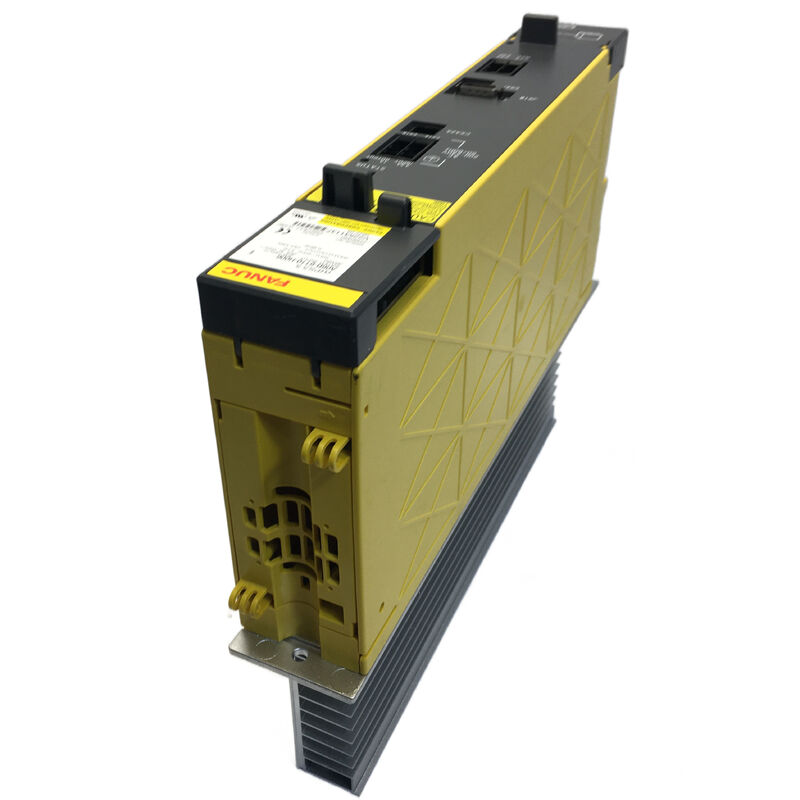

FANUC A06B-6110-H006 Stromversorgungsmodul -- Alpha i PSM-5.5i
Alpha i Serie. PSM-5.5i. 200-240 VAC. 5,5 kW Nennleistung.
Das Fundament, das jedes Alpha-i-Drive-System braucht
Bevor ein einziger Servomotor eine FANUC Alpha i-ausgestattete Werkzeugmaschine einschaltet, wandelt das A06B-6110-H006 PSM-5.5i-Modul die dreiphasige Wechselstromversorgung der Anlage in saubere, regulierte Gleichstrom-Bus-Leistung um.Dieses Stromversorgungsmodul befindet sich an der Vorderseite des Antriebskabinetts, die Umwandlung von Wechselstrom in Gleichstrom und die Rückgabe der Bremsenergie an das Versorgungsnetz während der Achsabschwächung.
Technische Spezifikation
| Parameter |
Wert |
| FANUC-Teilnummer |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Zulassung von Fahrzeugen. |
| Spezifikation der Einheit |
Einheitliche Datenbank |
| Modellbezeichnung |
PSM-5.5i (Stromversorgungsmodul, 5,5 kW) |
| Reihe |
FANUC Alpha i (200 VAC-Eingang) |
| Eingangsspannung |
200 - 240 VAC (3-Phasen) |
| Eingangsstrom |
26 A |
| Eingabefrequenz |
50 / 60 Hz |
| Nennleistung |
5.5 kW |
| Maximale Ausgangsleistung |
11 kW |
| Spitzenleistung |
22 kW |
| Gleichspannungsbus-Ausgangsspannung |
Um. 283 VDC |
| Regenerationsart |
Stromwiederherstellung (Rückgabe von Energie an die Energieversorgung) |
| Abmessungen (H × W × D) |
Bei der Prüfung der Einhaltung der Vorschriften des Artikels 4 Absatz 1 Buchstabe b Absatz 1 Buchstabe c der Richtlinie 2008/57/EG ist der Prüfstand zu verwenden. |
| Gewicht |
Ungefähr 4,9 kg |
Vorteile der Energiewiederherstellung
Der A06B-6110-H006 verfügt über eine Stromregenerationstechnologie, die die Verzögerungsenergie anstatt als Wärme abzuleiten, wieder in das Netz zurückbringt.Diese Fähigkeit reduziert sowohl die Wärmeerzeugung im Schrank als auch den Netto-Stromverbrauch der Anlagenversorgung, besonders vorteilhaft für Maschinen mit häufigen Positionierungszyklen.
Alpha i Systemarchitektur
Das Alpha-i-Antriebssystem von FANUC verwendet eine gemeinsame Gleichspannungs-Bus-Architektur, bei der der PSM-5.5i als einziger Wechselstrom-zu-Gleichstrom-Konverter für eine gesamte Antriebsgruppe dient.Es nimmt die linke Position in der Antriebs-Schrank Stapel, die alle angeschlossenen Servoverstärkermodule (SVM) und Spindelverstärkermodule (SPM) mit Strom versorgen, die die Zuführsachsen und die Hauptspindel antreiben.
Kompatible CNC-Steuerungen
Die A06B-6110-H006 arbeitet mit verschiedenen FANUC CNC-Systemen, darunter:
- FANUC Serie 0i CNC (alle Varianten)
- FANUC 16i, 18i und 21i
- FANUC 30i, 31i und 32i
- FANUC 15i-Serie
- FANUC-Robotersteuerungen mit Alpha-I-Antriebs-Hardware
Anforderungen an die Installation
Kritische Anweisungen zur Installation:
- Installieren Sie keine Leistungsfaktorverbesserungskondensatoren - sie interagieren zerstörerisch mit Regenerationskreisläufen
- Die Eingangsspannung muss für die Nennleistung im Bereich von 200-240 VAC liegen.
- Die Steuereinrichtung (CX1A-Anschluss) muss vor oder gleichzeitig mit der CNC-Einrichtung mit Strom versorgt werden.
Status-LED-Diagnostik
Die Frontplatte STATUS LED liefert sofortige diagnostische Informationen:
- LED ausgeschaltet- Steuerung nicht geliefert oder Steuerungsschaltung fehlerhaft
- LED stabil- Normalbetrieb, Hauptstromkreis angetrieben
- LED-Blinker/Alarm- Fehlerzustand erkannt
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen dem PSM-5.5i und den größeren Modellen der Serie A06B-6110?
Die A06B-6110-Serie umfasst die gesamte 200VAC Alpha i PSM-Palette. Der H006 ist der PSM-5.5i mit 5,5 kW kontinuierlich, während größere Modelle H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW),mit einer Breite von nicht mehr als 15 mmDie Auswahl hängt vom gesamten kontinuierlichen Strombedarf der angeschlossenen Module ab.
F2: Kann der A06B-6110-H006 mit 400 VAC-Eingangsvorrichtungen verwendet werden?
Nein. Dieses Modul ist speziell für 200-240 VAC-Drei-Phasen-Eingänge ausgelegt. Für 400-480 VAC-Versorgungen verwenden Sie die HV-Serie von FANUC (Familie A06B-6120).Mit diesem Modul auf 400VAC ohne einen Step-Down-Transformator wird es zerstören.
F3: Was verursacht die häufigsten Ausfälle in diesem Modul?
Zu den häufigsten Ausfallmodi gehören Kondensatorzerstörungen durch Alterung und thermische Zyklen, IGBT-Transistorausfälle durch Überstromereignisse und Schaltkreislauffehler.Eine professionelle Reparatur beinhaltet in der Regel den Austausch des Kondensators, Halbleiterwechsel und Lüfterwechsel.
F4: Ist für dieses Modul eine spezielle Konfiguration der Startparameter erforderlich?
Das PSM selbst verfügt nicht über benutzerkonfigurierbare Parameter, die Servoparameter müssen jedoch vor dem ersten Antriebstest korrekt in der CNC initialisiert werden.und PSM-Status vor dem Befehl der Motorbewegung bestätigt werden.
F5: Das Modul ist als nicht mehr hergestellt aufgeführt - wie ist die Versorgungslage für Ersatzmodule?
Obwohl sie nicht mehr in der Standardproduktion hergestellt werden, sind sowohl überschüssige Neu- und Altbestände als auch professionell renovierte Einheiten über CNC-Teilelieferanten erhältlich, die sich auf FANUC spezialisiert haben.Zuverlässige Renovierungsbetriebe testen Module unter Last und stellen in der Regel eine 12-monatige Garantie zur Verfügung.
