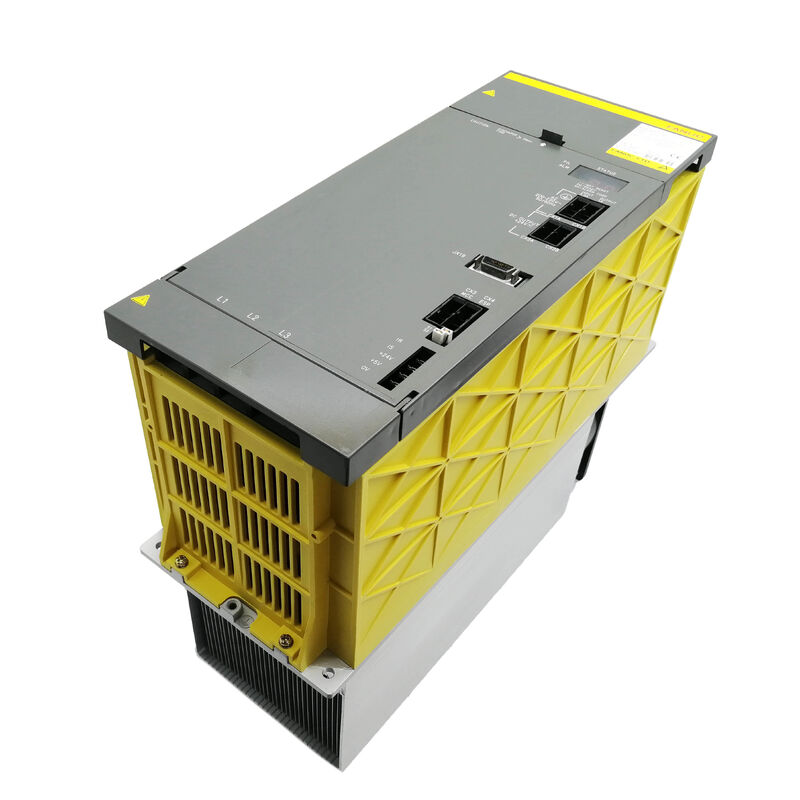

GE FANUC Wechselstromversorgung A06B-6087-H155

Fanuc A06B-6087-H155 | Alpha Netzteilmodul PSM-55 — 65kW, 200–230V AC 3-Phasen, 234A Eingang, 283–325V DC-Zwischenkreis, Aktive Rückspeisung, Externe Zwangskühlung Erforderlich

Übersicht

Das Fanuc A06B-6087-H155 ist das PSM-55 — das am höchsten bewertete Netzteilmodul der Alpha-Serie A06B-6087 und der offizielle Nachfolger des PSM-45. Mit 65kW Dauerleistung und 234A Nenneingangsstrom bei 200V bedient das PSM-55 die größten und am stärksten belasteten Konfigurationen im Alpha-Antriebssystem: Bearbeitungszentren im Großformat mit Spindelmotoren hoher Leistung in der Klasse 22kW+, Mehrachssysteme, bei denen der kombinierte Servo- und Spindelstrombedarf die Kapazität des PSM-45 von 55kW bei Nennlast erreicht oder überschreitet, und schwere Drehzentren, die große Werkstücke mit aggressiven Schnittzyklen bearbeiten.

Das PSM-55 kam im August 1999 als Ersatz für das PSM-45 in die A06B-6087-Reihe.

Der Übergang trug einem praktischen Bedarf an der Spitze der Alpha-Leistungsklasse Rechnung: Maschinen, die über die 55kW-Nennleistung des PSM-45 hinausgewachsen waren, da die Spindelleistungsanforderungen und Mehrachskonfigurationen anspruchsvoller wurden.

Das PSM-55 liefert den gleichen physischen Chassis-Formfaktor und die gleiche aktive Rückspeisungsarchitektur wie das PSM-45, während es die Dauerleistungsgrenze um 10kW erweitert und die Nenneingangsstromstärke von 185A auf 234A erhöht.

Die aktive Front-End-Rückspeisung ist ein bestimmtes Merkmal auf dieser Leistungsebene. Bei einem Spindelmotor von 22kW oder 26kW, der von voller Geschwindigkeit abgebremst wird, ist die freigesetzte kinetische Energie beträchtlich — bei einer Maschine mit häufigen Werkzeugwechseln oder wiederholten Positionierzyklen tritt diese Energie dutzende Male pro Schicht auf.

Das PSM-55 gibt diese Bremsenergie an das dreiphasige Wechselstromnetz zurück, anstatt sie in Widerständen zu verbrennen, was sowohl ein Vorteil für das Energiemanagement als auch für das Wärmemanagement ist.

Bei einer Kapazität von 65kW ist die Wärme, die bei hohem Zyklusbetrieb durch Widerstandsentladung entstehen würde, erheblich; das aktive Front-End eliminiert sie vollständig aus dem thermischen Budget des Schranks.

Wie das PSM-45, das es ablöst, benötigt das PSM-55 eine externe Zwangsluftkühlung.

Dies ist keine periphere Installationsüberlegung — es ist eine grundlegende Anforderung, damit das Modul seine Nennleistung von 65kW erreicht. Ohne die externe Zwangsluftzufuhr zum Kühlkörper des Moduls werden die Sperrschichttemperaturen der IGBT-Transistormodule unter Produktionslast sichere Grenzwerte überschreiten, und AL03 (Übertemperatur des Kühlkörpers) Abschaltungen sind das vorhersehbare Ergebnis.

Maschinen, die ursprünglich mit dem PSM-55 spezifiziert wurden, wurden mit dieser externen Kühlanordnung als Teil des elektrischen Schranklayouts konstruiert.

Schlüsselspezifikationen

PSM-55 vs. PSM-45: Was hat sich geändert

Das PSM-55 verbessert das PSM-45 auf eine spezifische und praktische Weise: 10kW mehr Dauerleistung und 49A mehr Eingangsstrom, um die Maschinenkonfigurationen zu unterstützen, die das PSM-45 Ende der 1990er Jahre zu unterversorgen begann.

Die Platinenspezifikation hat sich geändert — das PSM-55 verwendet die Verdrahtungsplatine A20B-1007-0650 anstelle der A20B-2001-067x des PSM-45 — aber das physische Chassisformat, das DC-Bus-Anschlussschema und die Anforderung an die externe Zwangskühlung bleiben gleich.

Eine Maschine, die ursprünglich mit einem PSM-45 ausgestattet war, kann einen PSM-55-Ersatz an derselben Einbauposition erhalten; die Verdrahtung und die Busanschlüsse sind kompatibel, und die zusätzliche Leistungsreserve steht einfach zur Verfügung, wenn die Maschine sie benötigt.

Das PSM-55 verwendet die gleiche Steuerkartenfamilie (A16B-2202-042x) wie das PSM-45 und der Rest der A06B-6087-Serie, was bedeutet, dass die Alarmcodes, CNC-Startverfahren und Diagnoseansätze, die im Handbuch B-65162 dokumentiert sind, unverändert für das PSM-55 gelten.

234A Eingang — Planung der elektrischen Anlage

Ein Nenneingang von 234A bei 200V erfordert sorgfältige Beachtung des Designs des Versorgungskreises der Anlage.

Der Leistungsschalter, der die Zuleitung des PSM-55 schützt, muss für einen Dauerbetrieb von 234A mit einer Auslösekurve ausgelegt sein, die den Einschaltstromstoß ohne Fehlauslösung berücksichtigt — ein 300A thermisch-magnetischer Leistungsschalter mit einer D- oder K-Auslösecharakteristik ist typischerweise geeignet, aber die genaue Auswahl hängt von der Länge und Impedanz des Versorgungskabels ab. Der Kabelquerschnitt für 234A Dauerstrom bei der Umgebungstemperatur der Anlage und den Bedingungen der Leitungsbündelung muss gemäß den relevanten elektrischen Normen berechnet werden — unterdimensionierte Kabel stellen bei diesem Stromniveau ein echtes Brand- und Geräterisiko dar.

Die für das PSM-55 empfohlene Wechselstromdrossel (A81L-0001-0123 oder die geeignete Drossel für diese Stromklasse) dient dazu, sowohl den Einschaltstromstoß als auch den harmonischen Strom zu begrenzen, den der Gleichrichter-Front-End andernfalls in die Anlagenversorgung einspeisen würde.

Bei 234A kann der Beitrag des harmonischen Stroms ohne Wechselstromdrossel erheblich sein und zu Störungen bei anderen Geräten am selben Versorgungskreis führen.

Externe Zwangskühlung — Installationsdetails

Die externe Zwangskühlung für das PSM-55 muss so angeordnet sein, dass kühlere Umgebungsluft direkt auf die Kühlkörperfläche des Moduls geleitet wird — keine rezirkulierte Schrankluft.

Eine in Betrieb befindliche Maschine erzeugt Wärme aus mehreren Komponenten im Schrank; die Lufttemperaturen im Schrank steigen während einer Produktionsschicht erheblich über die Umgebungstemperatur an. Wenn diese rezirkulierte heiße Luft auf den Kühlkörper des PSM-55 geleitet wird, wird der Kühleffekt drastisch reduziert und die Temperaturreserve des Kühlkörpers über dem AL03-Schwellenwert verringert sich.

Die praktische Umsetzung ist eine Kanalanordnung von der Schrankaußenseite, die Frischluft von außen zum Einlass des PSM-55-Kühlkörpers bringt, wobei die heiße Abluft vom Kühlkörper durch einen separaten Kanal nach außen aus dem Schrank abgeleitet wird.

Diese Anordnung findet sich in den elektrischen Schrankdesigns von Maschinen, die ursprünglich mit PSM-45- und PSM-55-Modulen spezifiziert wurden — sie ist nicht improvisiert; sie ist als Teil des ursprünglichen thermischen Designs der Maschine konstruiert.

FAQ

F1: Ist das PSM-55 ein direkter Drop-in-Ersatz für das PSM-45 oder erfordert es Modifikationen am elektrischen Schrank?

Das PSM-55 ist physisch und elektrisch mit der für das PSM-45 entwickelten Schrankmontage kompatibel — das gleiche Chassisformat, die gleichen Befestigungslöcher und DC-Bus-Anschlusspunkte gelten. Keine mechanischen Modifikationen am Schrank sind erforderlich.

Der elektrische Versorgungskreis muss überprüft werden, um den Nenneingang von 234A des PSM-55 gegenüber den 185A des PSM-45 zu unterstützen — wenn die ursprüngliche Versorgung nur für den Strom des PSM-45 ausgelegt war, müssen möglicherweise der Leistungsschutz und die Verkabelung aufgerüstet werden.

Wenn die externe Zwangskühlkanal-Anordnung für das PSM-45 ausgelegt war, überprüfen Sie, ob sie einen ausreichenden Luftstrom für die etwas höhere thermische Leistung des PSM-55 bei 65kW liefert.

F2: Das PSM-55 verwendet die Verdrahtungsplatine A20B-1007-0650, die gleiche wie die PSM-45-Auflistung. Sind diese Platinen zwischen den beiden Modulen austauschbar?

Die A20B-1007-0650 erscheint in der Spezifikation sowohl für das PSM-45 als auch für das PSM-55, was darauf hindeutet, dass Fanuc ein gemeinsames Platinendesign über diese Leistungsklassen hinweg mit der Spezifikation des Transistormoduls und den thermischen Komponenten, die die Nennleistung unterscheiden, verwendet hat.

In der Praxis hängt die Austauschbarkeit auf Platinenebene zwischen PSM-45 und PSM-55 von der spezifischen Revision der Platine ab und davon, ob Fanucs Komponentenspezifikation auf der Platine beide Stromstärken zulässt.

Für eine bestätigte Austauschbarkeit konsultieren Sie bitte die Komponentendokumentation von Fanuc oder einen qualifizierten Fanuc-Antriebsreparaturspezialisten, anstatt die Kompatibilität auf der Grundlage gemeinsamer Platinennummern anzunehmen.

F3: Welcher Alarm geht typischerweise dem AL03 (Übertemperatur des Kühlkörpers) beim PSM-55 voraus und wie sollte er gehandhabt werden?

Bei einem ordnungsgemäß gekühlten PSM-55 sollte AL03 während der normalen Produktion niemals auftreten.

Er zeigt an, dass die Kühlkörpertemperatur den Schutzschwellenwert erreicht hat — eine Bedingung, die durch unzureichende externe Zwangskühlung, blockierte Kanalanordnungen, einen ausgefallenen internen Lüfter oder Umgebungstemperaturen, die den Nennbetriebsbereich des Moduls überschreiten, verursacht wird.

Bevor Sie das Modul selbst untersuchen, überprüfen Sie den externen Kühlkanal auf Blockaden oder Beschädigungen, stellen Sie sicher, dass die externe Zwangsluftversorgung läuft, und prüfen Sie, ob die internen Lüfter betriebsbereit sind.

AL02 (Kühllüfter gestoppt) geht AL03 voraus, wenn der interne Lüfter ausfällt — behandeln Sie AL02 als dringendes Wartungsereignis, das einen Lüfteraustausch erfordert, bevor die Produktion wieder aufgenommen wird.

F4: Wie geht das PSM-55 mit kurzen Überlastungen während der gleichzeitigen Beschleunigung mehrerer Achsen um?

Die 65kW-Nennleistung des PSM-55 ist die Dauerleistung — die Leistung, die unter den angegebenen Bedingungen unbegrenzt aufrechterhalten werden kann.

Transiente Lasten über 65kW können für kurze Zeiträume von den IGBT-Transistoren des Moduls und dem DC-Bus-Kondensatorbank aufgenommen werden, die den Spitzenbedarf liefern, während der Gleichrichter-Front-End seine stationäre Ausgangsleistung weiter liefert.

Die Dauer dieser transienten Überlastfähigkeit hängt vom anfänglichen thermischen Zustand der Transistoren und der Größe der Überlastung ab.

Die Servo-Verstärkermodule der Maschine haben ihre eigenen Stromgrenzen, die den Spitzenbedarf, der auf den PSM-Bus ausgeübt wird, begrenzen — in der Praxis sieht das PSM selten Stromstärken, die die eigenen Schutzschaltungen der nachgeschalteten Verstärker nicht zuerst begrenzen würden.

F5: Das PSM-55 ist eine aktive Rückspeisung — wird wie bei der PSMR-Serie ein externer Rückspeisewiderstand oder eine Entladungseinheit benötigt?

Nein. Das aktive Rückspeisungs-Front-End im PSM-55 verarbeitet die gesamte Bremsenergie intern, indem es sie an das dreiphasige Wechselstromnetz zurückgibt. Kein externer Entladewiderstand, Bremswiderstand oder regenerative Entladungseinheit ist erforderlich oder sollte angeschlossen werden.

Dies ist die grundlegende Unterscheidung zwischen der PSM-Serie (A06B-6077 und A06B-6087) und der PSMR-Serie (A06B-6081) — die PSMR verwendet eine Widerstandsentladungseinheit, um regenerative Energie zu absorbieren, während die PSM ein aktives Wechselrichter-Front-End verwendet, um sie an das Netz zurückzugeben.

Der Anschluss eines externen Entladewiderstands an den DC-Bus eines PSM-55 hätte keine konstruktive Wirkung und könnte den Betrieb des Moduls stören.
