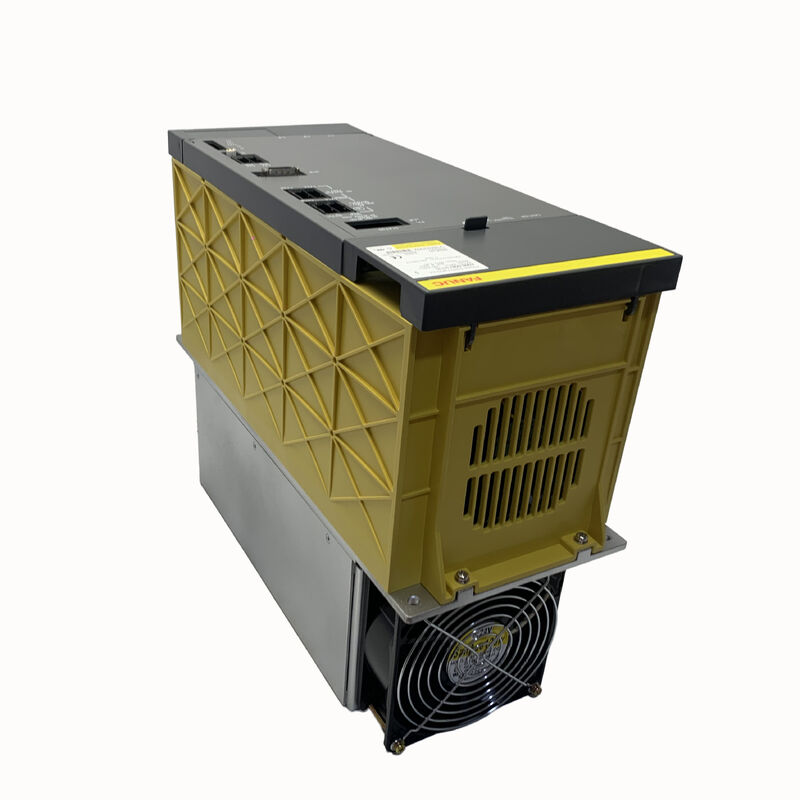

Fanuc A06B-6087-H126 | Alpha Netzteilmodul PSM-26 — 29,8kW, 200–230V AC 3-phasig, 106A Eingang, 283–325V DC-Zwischenkreis, aktive Rückspeisung, CNC 16i / 18i / 21i

Übersicht

Das Fanuc A06B-6087-H126 ist das PSM-26 — eines der am weitesten verbreiteten Alpha-Netzteilmodule in der installierten Basis von Fanuc-gesteuerten CNC-Werkzeugmaschinen.

Die kontinuierliche Nennleistung von 29,8 kW und ein Eingangsstrom von 106 A bei 200 V ordnen es in die Leistungsklasse ein, die einen großen Teil der mittleren bis großen Bearbeitungszentren und Drehzentren abdeckt, die mit den Steuerungen 16i/18i/21i aufgebaut sind: Maschinen mit einer Spindel von 7,5 kW bis 15 kW und zwei bis vier gleichzeitig laufenden Servoachsen.

Für dieses Konfigurationsprofil bietet das PSM-26 die richtige Leistungsreserve — genügend Spielraum über dem typischen gleichzeitigen Bedarf, um einen Dauerbetrieb am thermischen Limit des Moduls zu vermeiden, ohne die Kosten und den Schrankplatz des größeren PSM-37 zu beanspruchen.

Der Ruf des PSM-26 als eines der zuverlässigsten und am häufigsten anzutreffenden Module der Familie A06B-6087 ist sowohl auf sein Design als auch auf seine Anwendungsanpassung zurückzuführen.

Drei 300A-Transistormodule — eine höhere Strombelastbarkeit pro Transistor als bei vielen kleineren PSM-Modellen — verleihen dem Modul eine Kapazität, die weit über seinem Nenneingangsstrom von 106 A liegt und die Spitzenreserve für transiente Lasten bietet, die während gleichzeitiger Mehrachsenbeschleunigungsereignisse benötigt wird, ohne die Transistorübergänge zu belasten.

Die aktive Rückspeisung an der Frontseite gibt die Verzögerungsenergie von Spindel- und Servomotoren an die dreiphasige AC-Versorgung zurück, wodurch die Wärmeabgabe im Schaltschrank und der Stromverbrauch bei wiederholten Werkzeugwechsel- und Positionierzyklen reduziert werden.

Dieses Modul arbeitet an der Schnittstelle der gängigsten Spindelverstärker des Alpha-Antriebssystems (A06B-6088 und A06B-6102 SPM-Serie, typischerweise für Spindelmotoren von 5,5 kW bis 15 kW) und der Standard-Alpha-SVM-Servo-Verstärkerfamilien.

Eine Maschine mit einem einzelnen SPM-Spindelmodul und einer Drei-Achsen-SVM-Konfiguration ist genau das Lastprofil, für das das PSM-26 dimensioniert wurde — so verbreitet, dass das PSM-26 effektiv zu einer Standardausstattung einer großen Anzahl von CNC-Drehmaschinen und mittelgroßen Bearbeitungszentren wurde, die in den 1990er und 2000er Jahren gebaut wurden.

Der A06B-6087-H126 hat zwei dokumentierte Hardware-Revisionen (rev.A und rev.B), die sich in ihrer Verdrahtungsplatine (A20B-1006-0161 für rev.A, A20B-1006-0471 für rev.B) und darin unterscheiden, ob das Produkt die CE-Kennzeichnung trägt.

Funktionell sind beide Revisionen identisch und im Antriebsrahmen austauschbar. Die Steuerkarte A16B-2202-0421 ist für beide Revisionen gleich; die Variante mit dem Suffix #BM verwendet A16B-2202-0424 als Steuerplatine.

Schlüsselspezifikationen

Die 300A-Transistormodule — integrierte Spitzenreserve

Die Wahl von 300A-Transistormodulen in einem Modul mit einer Nennleistung von 106A Eingangsstrom ist kein Überdimensionierungsfehler — es ist eine bewusste technische Auslegung für thermische und elektrische Reserven.

Die Dauerbelastbarkeit von 106A ist der Punkt, an dem das Modul unter ungünstigsten Umgebungsbedingungen unbegrenzt Leistung liefern kann, ohne die Transistorübergangstemperaturgrenzen zu überschreiten.

Die Transistoren selbst können für die kurzen Dauern, die für Einschaltstromstöße und gleichzeitige Mehrachsenbeschleunigungsereignisse charakteristisch sind, erheblich höhere Spitzenströme bewältigen. Die Verwendung von 300A-Transistoren schafft eine Reserve zwischen dem Nennstrom und der momentanen Spitzenbelastbarkeit der Transistoren, was es dem PSM-26 ermöglicht, reale Produktionsmaschinenzyklen ohne wiederholte Fehlalarme durch transiente Überstrombedingungen zu bewältigen.

Im Vergleich zum 43kW PSM-37 spiegelt der Unterschied in der Transistorspezifikation (IGBT-Module im Vergleich zu den 300A-Einheiten im PSM-26) die thermischen und Stromanforderungen des höher bewerteten Moduls wider.

Beide Designs verwenden das gleiche Prinzip der aktiven Rückspeisung; die Transistorspezifikation skaliert mit der Leistungsklasse des Moduls.

Rückspeisung und ihre Rolle in der Mehrschichtproduktion

Bei einer Maschine, die im Dreischichtbetrieb mit kontinuierlichen Werkzeugwechselzyklen läuft, ist der Beitrag des Energiemanagements durch aktive Rückspeisung nicht zu vernachlässigen.

Jedes Mal, wenn die Spindel von der Schnittgeschwindigkeit auf die Werkzeugwechselgeschwindigkeit abgebremst wird, fließt die im Spindelmotorrotor und den angeschlossenen Komponenten gespeicherte kinetische Energie als elektrische Energie zurück in den DC-Zwischenkreis. In einem PSMR-System mit Widerstandsableitung wird diese Energie zu Wärme im Widerstand, die als thermische Last gehandhabt werden muss.

In der aktiven Rückspeisungsarchitektur des PSM-26 fließt dieselbe Energie zurück in das dreiphasige Netz — wodurch die Nettoenergieaufnahme aus dem Netz und die Wärmeabgabe im Schaltschrank gleichzeitig reduziert werden.

Der praktische Vorteil in einer Produktionsumgebung ist ein Schaltschrank, der über eine ganze Schicht kühler läuft, was die Lebensdauer aller Komponenten im Schrank verlängert und in moderaten Umgebungen die Notwendigkeit einer Schaltschrankklimatisierung reduzieren oder eliminieren kann.

Rev.A und Rev.B — Platinenunterschiede ohne funktionale Auswirkungen

Die beiden dokumentierten Hardware-Revisionen des A06B-6087-H126 unterscheiden sich in ihrer Verdrahtungsplatine:

• Rev.A: Verdrahtungsplatine A20B-1006-0161, Ansteuerplatine A20B-2902-0280 — frühere Version, keine CE-Kennzeichnung
• Rev.B: Verdrahtungsplatine A20B-1006-0471, Ansteuerplatine A20B-2902-0380 — CE-gekennzeichnete Produktion

Beide Revisionen verwenden die gleiche Steuerkarte (A16B-2202-0421) und die gleichen externen und internen Lüfter. In einer Maschine, in der ein rev.A-Modul ausgefallen ist, ist ein rev.B-Ersatz ein direkter funktionaler Ersatz — keine Parameteränderungen, keine Verdrahtungsmodifikationen.

Die Platinennummern sind nur für Ingenieure relevant, die Ersatzplatinen für Reparaturen auf Modulebene anstelle eines kompletten Austauschs beschaffen.

FAQ

F1: Warum wird das PSM-26 im Vergleich zum PSM-15 oder PSM-37 so häufig als Ersatzteil angetroffen?

Die Leistungsklasse von 29,8 kW / 106 A deckt genau die gängigste Maschinenkonfiguration der Fanuc Alpha-System-Ära ab: eine Mittelklasse-Spindel (7,5 kW–15 kW SPM) in Kombination mit zwei bis vier Servo-Achsen-SVM-Modulen.

Dieses Konfigurationsprofil beschreibt einen großen Teil aller Fanuc-gesteuerten CNC-Drehmaschinen und Bearbeitungszentren, die in den 1990er und 2000er Jahren gebaut wurden.

Das PSM-15 mit 17,5 kW ist für diese Spindelleistungsklasse manchmal unterdimensioniert, und das PSM-37 ist mehr als ausreichend.

Das PSM-26 war die richtige Wahl für diese Maschinen in der Entwurfsphase, weshalb es heute einen überproportional großen Anteil am Alpha PSM-Ersatzteilmarkt ausmacht — es ist einfach in mehr Maschinen verbaut.

F2: Können die Alpha i-Serie SVM-Module (A06B-6114-Serie) des A06B-6087-H126 am selben DC-Zwischenkreis wie die ursprünglichen Alpha SVM-Module betrieben werden?

Nein. Die Alpha i-Verstärkergeneration (A06B-6114 SVM und A06B-6120 SPM-Serie) verwendet das A06B-6110 aiPS-Netzteil.

Die DC-Zwischenkreis-Schnittstelle, die Verteilung der Steuerleistung und die Architektur des Batteriekreises unterscheiden sich zwischen der Alpha- und der Alpha i-Generation.

Sie können nicht denselben DC-Zwischenkreis teilen, und der A06B-6087-H126 kann nicht als Netzteil für Alpha i-Module dienen.

Jede Maschine, die von Alpha auf Alpha i-Verstärker umgerüstet wird, muss auch das PSM durch das entsprechende aiPS-Modul ersetzen.

F3: Das PSM-26 enthält eine Ansteuerplatine (A20B-2902-0280 oder A20B-2902-0380), die in vielen anderen Alpha PSM-Beschreibungen nicht erwähnt wird — was macht diese Platine?

Die Ansteuerplatine im PSM-26 erzeugt die Gate-Ansteuersignale, die die drei Haupttransistormodule schalten.

Im Rückspeisungs-Front-End muss die Gate-Ansteuerungszeit präzise mit der Wellenform der dreiphasigen AC-Versorgungsspannung koordiniert werden, um sicherzustellen, dass die zurückgespeiste Energie in der richtigen Phase zum richtigen Zeitpunkt eingespeist wird.

Die Ansteuerplatine überwacht die Phasenwinkel der AC-Versorgung und steuert die Transistorschaltsequenz entsprechend.

In kleineren PSM-Modulen kann diese Funktion in die Hauptverdrahtungsplatine integriert sein; die Verwendung einer separaten Ansteuerplatine im PSM-26 spiegelt den Strompegel und die damit verbundenen Anforderungen an die Gate-Ansteuerungsleistung in dieser Modulklasse wider.

F4: Nach dem Einbau eines Ersatz-PSM-26 zeigt die Maschine sofort AL04 (DC-Zwischenkreis-Spannungsabfall) an. Was sind die wahrscheinlichsten Ursachen?

AL04 auf dem PSM-26 zeigt an, dass die DC-Zwischenkreisspannung unter den Betriebsschwellenwert gefallen ist.

Bei einem neuen PSM ist die häufigste Ursache ein Fehler in einem der nachgeschalteten SVM- oder SPM-Module, der unmittelbar nach dem Einschalten eine übermäßige Last auf dem Zwischenkreis verursacht und verhindert, dass der Zwischenkreis während der Vorladephase die Betriebsspannung erreicht.

Trennen Sie alle SVM- und SPM-Module vom Sammelschienen und schalten Sie das PSM allein ein — wenn es die volle Zwischenkreisspannung erreicht und hält, ohne AL04 anzuzeigen, schließen Sie die Verstärkermodule einzeln wieder an, um zu identifizieren, welches Modul die übermäßige Zwischenkreislast verursacht.

Wenn AL04 ohne angeschlossene nachgeschaltete Module auftritt, überprüfen Sie den internen Vorladewiderstand und die Schützschaltung des PSM.

F5: Das PSM-26 verwendet intern 300A-Transistormodule — sind diese einzeln für Reparaturen erhältlich und macht ein defektes Transistormodul das Gerät irreparabel?

Die 300A-Transistormodule sind als einzelne Ersatzteile erhältlich und können bei einer Modulreparatur durch einen qualifizierten Ingenieur ersetzt werden.

Ein defektes Transistormodul im PSM-26 macht das Gerät nicht unbrauchbar — es ist eine der häufigsten Reparaturmaßnahmen an diesen Modulen.

Ein Transistorfehler äußert sich typischerweise als AL01 (Überstrom im Hauptleistungsmodul), der auch nach Überprüfung der AC-Eingangsspannung und der Fehlerfreiheit des nachgeschalteten Zwischenkreises bestehen bleibt. Die Diagnose sollte bestätigen, welches der drei Transistormodule ausgefallen ist, bevor Ersatzteile bestellt werden.

Ein repariertes Gerät mit Transistorfehler und funktionierenden beiden Platinen kann wieder im vollen Nennbetrieb eingesetzt werden.
