| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-6087-H115 |

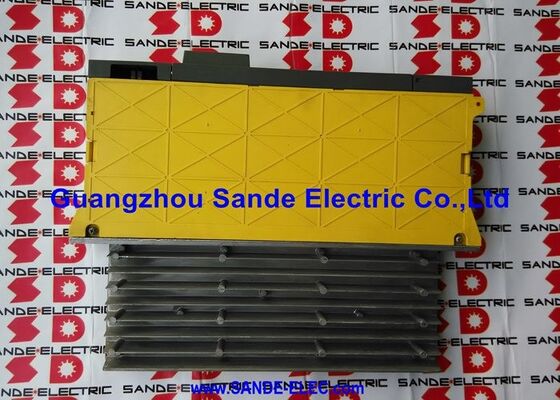

Das Fanuc A06B-6087-H115 ist das PSM-15 — Fanucs Netzteilmodul mit 17,5kW Dauerleistung für das Alpha-Antriebssystem.
Seine Aufgabe ist sowohl einfach als auch unverzichtbar: Es nimmt dreiphasigen 200–230V AC aus der elektrischen Anlage des Werks auf, wandelt ihn in einen geregelten 283–325V DC-Zwischenkreis um und verteilt diesen Zwischenkreis an alle SVM-Servo- und SPM-Spindelverstärkermodule, die sich den Antriebsrahmen teilen.
Jeder Watt mechanischer Ausgangsleistung jedes vom System angetriebenen Motors durchläuft zuerst dieses Modul.
Diese Einzelpunktrolle bedeutet, dass die Gesundheit des PSM-15 die Gesundheit des gesamten Antriebssystems ist — wenn es ausfällt, bewegt sich nichts.
Mit 17,5kW Dauerleistung und einem 63A Nenneingang bei 200V ist das PSM-15 für mittlere Maschinenkonfigurationen ausgelegt: Ein Spindelverstärkermodul plus ein oder zwei Servoachsenkombinationen liegen unter typischen Produktionsschnittbedingungen innerhalb dieses Rahmens.
Die 63A Eingangsangabe bestimmt das elektrische Design der Versorgungseinheit der Maschine — der Schutzschalter, der Kabelquerschnitt und der Netzfilter vor dem PSM müssen alle diesen Nennstrom plus den transienten Einschaltstrom beim Start aufnehmen, was der empfohlene AC-Drossel (A81L-0001-0123) hilft zu begrenzen.
Was das PSM-15 speziell zum PSM und nicht zum einfacheren PSMR (der Variante mit Rückspeisewiderstand) macht, ist die aktive Rückspeisung an der Vorderseite. Wenn Servo- oder Spindelmotoren abbremsen, fließt die in rotierenden Massen gespeicherte kinetische Energie über die Verstärker zurück zum DC-Zwischenkreis.
In einem PSMR-System verbrennen Widerstände diese Energie als Wärme.
Im PSM-15 kehrt eine aktive Schaltkreisschaltung die Flussrichtung der Leistung um und speist diese Energie zurück in die dreiphasige AC-Versorgung.
Für Maschinen mit hoher Spindelträgheit oder häufigen starken Verzögerungen — Werkzeugwechsel an Bearbeitungszentren, wiederholte schnelle Positionierungszyklen — ist der thermische Vorteil im Schaltschrank erheblich.
Die Schranktemperaturen sind niedriger, die Lebensdauer der Komponenten verlängert sich, und in einigen Installationen reduziert die Rückspeisung den messbaren Stromverbrauch.

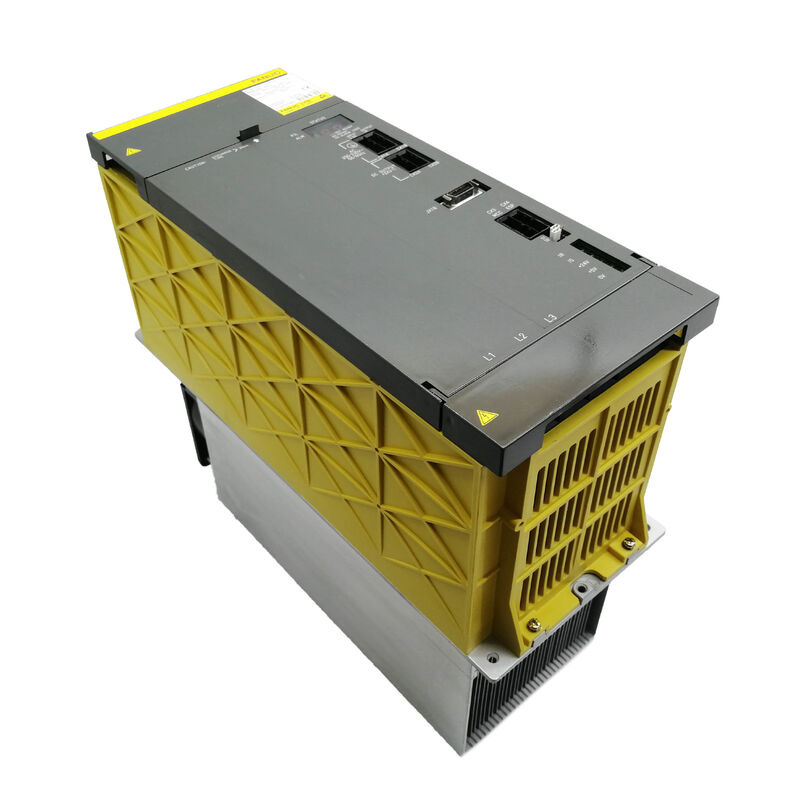

Das PSM-15 ist ein 150mm breites Modul — merklich breiter als die 60–90mm SVM-Module, die es versorgt — aufgrund seiner thermischen Anforderungen.
Drei 200A Transistormodule erzeugen Wärme, die kontinuierlich abgeführt werden muss, um die Sperrschichttemperaturen innerhalb der Nennwerte zu halten.
Der externe Kühlkörperblock mit Rippen, der externe Lüfter (A90L-0001-0335/B) und der interne Lüfter (A90L-0001-0422) sind die drei Wege, über die diese Wärme abgeführt wird.
Alle drei müssen betriebsbereit sein, damit das PSM-15 die Nennleistung aufrechterhalten kann; ein ausgefallener Lüfter ist nicht nur ein Wartungshinweis — es ist eine sich entwickelnde thermische Überlastsituation mit einem vorhersehbaren Ergebnis.
| Parameter | Wert |
|---|---|
| Modulbezeichnung | PSM-15 |
| Nenneingangsspannung | 200–230V AC, 3-phasig |
| Nenneingangsstrom | 63A bei 200V |
| Eingangsfrequenz | 50/60Hz |
| Nenngleichspannung im Zwischenkreis | 283–325V DC |
| Nennleistung | 17,5kW |
| Modulbreite | 150mm |
| Transistormodule | Drei × 200A |
| Verdrahtungsplatine | A20B-1006-0470 |
| Steuerkarte | A16B-2202-042x |
| Externer Lüfter | A90L-0001-0335/B |
| Interner Lüfter | A90L-0001-0422 |
| Rückspeisung | Aktiv (gibt Energie an AC-Versorgung zurück) |
| Empfohlene Drossel | A81L-0001-0123 |
| CNC | Serie 0-D, 15, 16i, 18i, 21i |
Der 283–325V DC-Zwischenkreis, den das PSM-15 aufrechterhält, ist mehr als eine Stromschiene — er ist ein Energiereservoir, aus dem alle angeschlossenen Verstärkermodule gleichzeitig Strom ziehen. Wenn mehrere Servoachsen gleichzeitig beschleunigen, ziehen alle gleichzeitig Strom aus dem Zwischenkreis.
Der Gleichrichter und die Filterkondensatorbank der Vorderseite des PSM-15 müssen diese gleichzeitigen transienten Anforderungen erfüllen und gleichzeitig die Zwischenkreisspannung im geregelten Bereich halten.
Wenn die kombinierte Spitzenstromanforderung die transiente Kapazität der Kondensatorbank übersteigt, sinkt die Zwischenkreisspannung und nachgeschaltete Module erkennen den Zustand als Antriebsalarm.
Die Auswahl des PSM für eine bestimmte Maschine sollte nicht nur die gesamte Dauerleistung, sondern auch das Spitzenlastprofil der gleichzeitigen Nachfrage berücksichtigen.
Eine Maschine mit einem großen Spindelmotor und drei Vorschubachsen, die alle gleichzeitig beschleunigen — während einer aggressiven Eilgangfahrt nach einem Werkzeugwechsel — stellt eine Spitzenlast dar, die erheblich über dem Dauerwert liegt.
Die Auswahlrichtlinien des PSM wenden einen Gleichzeitigkeitsfaktor (typischerweise 0,7–0,8) auf die Summe aller Nennleistungen der Module an, um die Dauerleistungs-Äquivalenznachfrage zu ermitteln.
Der Unterschied zwischen den PSM (aktiv) und PSMR (Widerstand) Designs liegt im Energiemanagement. Jedes Mal, wenn eine Servoachse abbremst — und an einem Produktionsbearbeitungszentrum geschieht dies Dutzende Male pro Minute — wirkt der Motor als Generator und speist Strom zurück in den DC-Zwischenkreis.
Die Zwischenkreisspannung steigt, wenn sich diese Energie ansammelt. Etwas muss diese Energie aufnehmen: Im PSMR wird sie von einem Bremswiderstand als Wärme abgeführt; im PSM-15 schaltet die aktive Vorderseite in den Wechselrichtermodus und speist die Energie zurück in die dreiphasige AC-Versorgung.
Der Unterschied in der Wärmeabgabe im Schrank ist bei Hochzyklusmaschinen spürbar.
Weniger Joule Wärme pro Stunde im Schrank bedeuten, dass der Schrank kühler läuft, die thermische Reserve aller Komponenten größer ist und die Kühlgeräte des elektrischen Schranks — falls vorhanden — weniger intensiv arbeiten.
Der Unterschied in den Betriebskosten durch die Rückgewinnung von rückgespeister Energie ins Netz ist auf Einzelmaschinenbasis zweitrangig, aber über eine Flotte von Maschinen über mehrere Schichten hinweg messbar.
Die beiden Lüfter im PSM-15 bedienen unterschiedliche thermische Zonen.
Der externe Lüfter (außerhalb des Moduls montiert) treibt Luft durch die Kühlrippen des externen Kühlkörpers, wo die Wärme der Transistormodule abgeleitet wird. Der interne Lüfter zirkuliert Luft im Modulgehäuse, um heiße Stellen an der Steuerelektronik zu vermeiden.
Beide Lüfter sind als einzelne Ersatzteile erhältlich — ein erheblicher Vorteil gegenüber Antriebskonstruktionen, bei denen ein Lüfterausfall einen vollständigen Modulaustausch erfordert.
AL02 (Lüfter der Steuerschaltung gestoppt) ist der Alarm, der erscheint, wenn der interne Lüfter ausfällt.
Es ist eine Frühwarnung: Die Steuerelektronik ist noch nicht sofort gefährdet, aber die thermische Reserve nimmt ab.
Eine dringende Wartungsmaßnahme ist angebracht. AL03 (Übertemperatur Kühlkörper) folgt auf einen ausgefallenen externen Lüfter: Die Kühlkörpertemperatur steigt, bis ein Schutz einen Abschaltung auslöst, um Schäden an den Transistormodulen zu verhindern.
Die Zeit zwischen dem Ausfall des externen Lüfters und der AL03-Abschaltung hängt von der Umgebungstemperatur, der Last im DC-Zwischenkreis und der Wärmeentwicklung in den Transistoren ab.
Eine geplante vorbeugende Lüfterersetzung — unabhängig vom scheinbaren Zustand des Lüfters — ist bei PSM-15-Einheiten, die in stark beanspruchten Produktionsumgebungen länger als fünf Jahre im Einsatz sind, eine sinnvolle Praxis.
Der Verschleiß der Lüfterlager ist altersabhängig und gibt nicht immer eine hörbare Warnung vor dem Ausfall.
Das PSM-15 ist nach dem Prinzip konzipiert, dass ein Leistungsmodul repariert und nicht einfach ersetzt werden kann.
Die drei 200A Transistormodule sind als Ersatzteile erhältlich und können bei einer Überholung ausgetauscht werden. Beide Lüfter sind separat erhältlich.
Die DC-Zwischenkreis-Sicherungen und die Batterie (für den 24V Steuerstromteil) sind Standardverbrauchsmaterialien.
Die beiden Hauptplatinen — Verdrahtungsplatine A20B-1006-0470 und Steuerkarte A16B-2202-042x — sind die nicht trennbaren Elemente und werden nicht als eigenständige Ersatzteile verkauft; wenn eine dieser Platinen über eine Reparatur auf Komponentenebene hinaus ausgefallen ist, erfordert das Modul als Ganzes einen Austausch oder eine spezialisierte Reparatur auf Platinenebene.
F1: Kann das A06B-6087-H115 PSM-15 sowohl Alpha- als auch Alpha i-Serie SVM-Verstärkermodule am selben DC-Zwischenkreis versorgen?
Nein. Die A06B-6087 PSM-Familie ist mit der ursprünglichen Alpha-Verstärkergeneration (SVM-Familien A06B-6079, A06B-6096) kompatibel.
Die Alpha i-Generation verwendet die aiPS-Netzteile der Serie A06B-6110 mit einer anderen DC-Zwischenkreis-Hardware-Schnittstelle und Steuerspannungsverteilung.
Die beiden Netzteilgenerationen sind nicht innerhalb desselben Antriebsstrangs kreuzkompatibel.
Jede Maschine, die von Alpha auf Alpha i-Verstärker aufgerüstet wird, muss auch das Netzteilmodul von PSM auf die aiPS-Architektur umstellen.
F2: Was bestimmt, ob eine Maschine ein PSM (aktive Rückspeisung) oder ein PSMR (Widerstandsableitung) benötigt?
Die Wahl hängt vom Rückspeisungsleistungspegel während des Produktionszyklus der Maschine ab. Wenn Verzögerungen selten sind oder Lasten mit geringer Trägheit beinhalten, reicht ein PSMR aus.
Wenn die Maschine einen großen Spindelmotor, häufige Werkzeugwechsel oder aggressive Positionierungszyklen mit hoher Taktfrequenz hat, kann die rückgespeiste Energie während der Verzögerung die thermische Nennleistung des PSMR überschreiten — der Widerstand überhitzt und die Maschine kann die Produktionszyklusraten nicht aufrechterhalten.
Fanucs PSM/PSMR-Auswahlverfahren berechnet die durchschnittliche rückgespeiste Leistung aus dem Bewegungsprofil der Maschine; wenn der berechnete Wert die Kapazität des PSMR überschreitet, ist das PSM erforderlich.
F3: AL01 erscheint sofort nach dem Einschalten auf dem Display des PSM-15 — was bedeutet das für diese Modulklasse?
Bei der PSM-15 bis PSM-30 Klasse zeigt AL01 einen Überstrom im Hauptstromkreis-AC-Eingang an — der dreiphasige Strom, der vom Gleichrichterabschnitt gezogen wird, hat die Schutzschwelle überschritten. Dies unterscheidet sich von den PSM-5.5 und PSM-11, wo AL01 einen IPM-Fehler anzeigt.
Überprüfen Sie für das PSM-15: die dreiphasige Versorgungsspannung am PSM-Eingang (Spannungsungleichgewicht kann zu scheinbarem Überstrom führen), die eingehenden Netz-Sicherungen und ob die AC-Drossel (A81L-0001-0123) korrekt installiert und unbeschädigt ist.
Wenn AL01 weiterhin besteht, nachdem alle nachgeschalteten SVM-Module vom Zwischenkreis getrennt wurden, liegt der Fehler intern im PSM.
F4: Wie sollte der Nenneingangsstrom von 63A für die Auslegung des Versorgungskreises vor dem PSM-15 verwendet werden?
Die 63A sind der Dauer-Nennstrom bei voller 17,5kW Ausgangsleistung von 200V AC. Der tatsächliche Stromkreisschutz muss auch den Einschaltstrom während der DC-Zwischenkreis-Vorladung berücksichtigen, den die AC-Drossel begrenzt, aber nicht eliminiert.
Standardpraxis ist die Verwendung eines Schutzschalters mit 80–100A vor dem PSM-15 mit einer geeigneten Zeit-Strom-Auslösecharakteristik, die den transienten Einschaltstrom ohne Fehlauslösungen zulässt.
Der Kabelquerschnitt sollte für 63A Dauerstrom mit entsprechender Herabstufung für Umgebungstemperatur und Leitungsbündeldichte dimensioniert werden.
Die Impedanz der AC-Drossel dient dem doppelten Zweck der Einschaltstrombegrenzung und der Oberwellendämpfung.
F5: Sind nach dem Einbau eines Ersatzgeräts A06B-6087-H115 Parameter-Einstellungen oder Startverfahren an der CNC erforderlich?
Das PSM-15 speichert keine CNC-Parameter — es arbeitet autonom innerhalb des Alpha-Antriebssystems.
Nach dem Einbau eines Ersatzgeräts schalten Sie die CNC ein und bestätigen Sie, dass das Display des PSM-Bedienfelds innerhalb der ersten Sekunden nach dem Einschalten den normalen "0"- oder "Running"-Zustand anzeigt und keinen Alarmcode (die DC-Zwischenkreis-Vorladungssequenz dauert mehrere Sekunden).
Überprüfen Sie die DC-Zwischenkreisspannung an den SVM-Modulanschlusspunkten mit einem Voltmeter, falls verfügbar, im Bereich von 283–325V.
Wenn die vorherige Maschinenkonfiguration mit dem ausgefallenen PSM korrekt funktionierte und keine weiteren Änderungen am Antriebssystem vorgenommen wurden, sind keine Parameteränderungen erforderlich.
