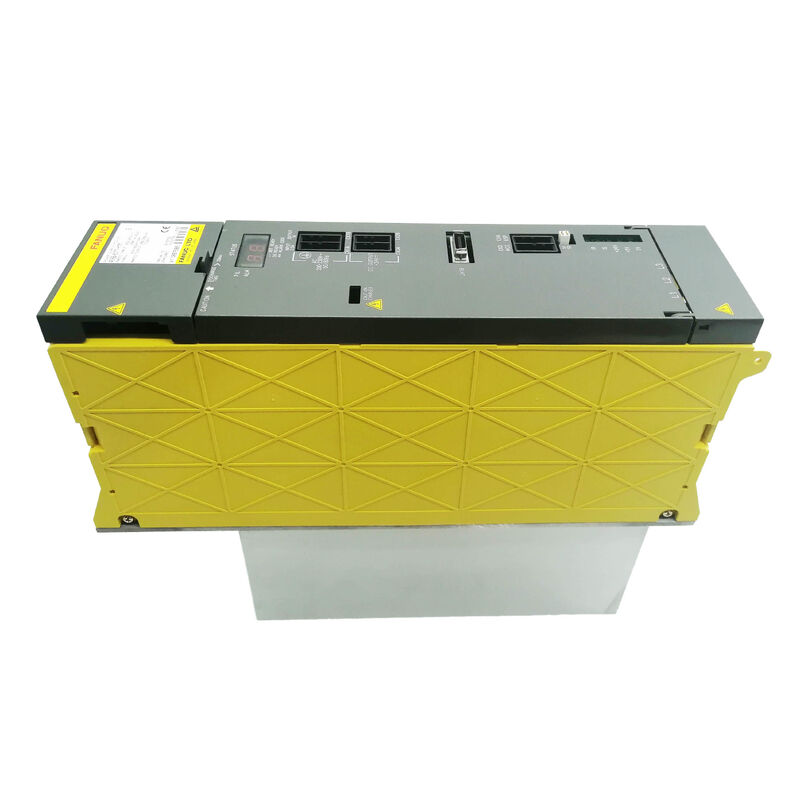

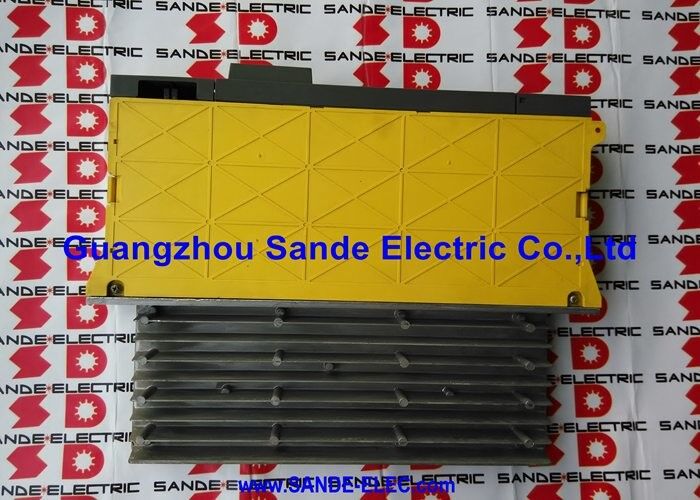

Fanuc A06B-6077-H111 | Alpha Servo-Stromrichter PSM-11 — 13,2 kW, 200–230 V AC 3-phasig, 49 A Eingang, 283–325 V DC-Zwischenkreis, aktive Rückspeisung, externe Zwangskühlung erforderlich

Übersicht

Der Fanuc A06B-6077-H111 ist der PSM-11 — das größere der beiden Stromversorgungsmodule der Serie A06B-6077, das 13,2 kW DC-Zwischenkreisleistung für das Alpha-Antriebssystem liefert. Während der Rest der Alpha-PSM-Familie in der Nummerierungsblock A06B-6087 angesiedelt ist, nimmt der PSM-11 seine eigene Serie A06B-6077 neben dem kleineren PSM-5,5 (A06B-6077-H106) ein.

Beide sind strukturell den leistungsstärkeren PSM-Modulen der Serie A06B-6087 ähnlich — aktive Rückspeisung am Eingang, dreiphasiger Eingang, DC-Zwischenkreisausgang im Bereich von 283–325 V —, aber sie bedienen ein eigenständiges Maschinensegment: kompakte Bearbeitungszentren, CNC-Drehmaschinen und kleine Mehrachsensysteme, bei denen der kombinierte Spindel- und Servo-Leistungsbedarf bequem innerhalb von 13,2 kW liegt.

Mit 13,2 kW Ausgangsleistung und 49 A Nenneingangsstrom ist der PSM-11 gut auf kleine Alpha-Spindelverstärkermodule abgestimmt, die mit ein oder zwei Servoachsen-SVM-Modulen kombiniert werden.

Eine Maschine mit einem 3,7-kW- oder 5,5-kW-Spindelmotor und zwei oder drei kleinen Alpha-Servoachsen ist eine typische PSM-11-Installation — der gesamte gleichzeitige Leistungsbedarf liegt gut innerhalb der 13,2-kW-Grenze, mit ausreichend Spielraum für die transienten Spitzen während der Mehrachsenbeschleunigung.

Maschinen, die mit Steuerungen der Serie 0-C oder 0-D mit kompakten Alpha-Antriebssystemen laufen, gehören zu den häufigsten Anwendungen des PSM-11; diese Steuerungsgenerationen wurden für kleinere, wirtschaftliche Werkzeugmaschinen entwickelt, bei denen die Leistungsklasse des PSM-11 die natürliche Wahl ist.

Der PSM-11 teilt sich eine Besonderheit mit dem PSM-45 und PSM-55 am anderen Ende der Leistungsskala: Er benötigt eine externe Zwangsluftkühlung.

Dies wird in der Konfigurationsdokumentation der Alpha-Serie von Fanuc neben dem PSM-45 ausdrücklich erwähnt und unterscheidet beide Module von den Modulen der Serie PSM-15 bis PSM-37, die durch ihren eigenen integrierten Lüfter und Kühlkörper selbst gekühlt werden.

Beim PSM-11 spiegelt die Anforderung an die externe Zwangskühlung das kompakte physische Format des Moduls wider: das 60 mm breite Gehäuse bietet keinen Platz für die Kühlrippenfläche, die für die Selbstkühlung bei 49 A Eingangsstrom erforderlich wäre, so dass das thermische Design davon abhängt, dass der Schrank eine zusätzliche Luftströmung über den Kühlkörper des Moduls bereitstellt.

Die aktive Rückspeisung ist Teil des Designs des PSM-11, was ihn in die PSM-Familie und nicht in die PSMR (Widerstandsableitung) Alternative einordnet.

Selbst bei 13,2 kW summiert sich die Verzögerungsenergie von kleinen Spindel- und Servomotoren über eine Produktionsschicht mit wiederholten Positionierzyklen und Werkzeugwechseln.

Der PSM-11 gibt diese Energie an die dreiphasige Versorgung zurück, anstatt sie in Widerständen zu verbrauchen, wodurch sowohl die Notwendigkeit einer externen Ableitwiderstandseinheit als auch die damit verbundene Wärmeentwicklung im Schrank entfällt.

Schlüsselspezifikationen

A06B-6077 Serie — Stromversorgungsarchitektur für kleine Maschinen

Die Produktfamilie A06B-6077 wurde parallel zur Hauptserie A06B-6087 PSM entwickelt, um das Segment der kleinen Maschinen zu bedienen, ohne die Stromversorgung zu überdimensionieren.

Ein Werkzeugmaschinenbauer, der eine kompakte CNC-Drehmaschine oder ein kleines Bohrzentrum mit 5–10 kW Gesamtleistung des Antriebssystems entwirft, hatte keinen Bedarf an der Kapazität des 17,5-kW-PSM-15, und das 60 mm breite Gehäuse des PSM-11 (im Vergleich zu den 90–150 mm breiten Gehäusen der A06B-6087-Module) passt besser in die kompakten elektrischen Schränke kleiner Werkzeugmaschinen.

Die Verdrahtungsplatine A16B-2202-0461 und die Steuerkarte A16B-2202-0420 im PSM-11 sind spezifisch für die Serie A06B-6077 und nicht austauschbar mit den Platinen in den PSM-15 bis PSM-55 der Serie A06B-6087.

Dies hat praktische Auswirkungen auf die Wartung: Die Ersatzteilbeschaffung für die internen Platinen des PSM-11 folgt der Teilenummernstruktur 6077, und diese Platinen sind nicht separat erhältlich — das Modul ist die Serviceeinheit.

Kompaktes Format, Kompromiss bei externer Kühlung

Das Gewicht von ca. 2,26 kg und das kompakte, 60 mm breite Gehäuse des PSM-11 sind praktische Vorteile für die Anordnung von Elektroinstallationen in kleinen Maschinen. Ein Schrank, der von einem 150 mm breiten PSM-15 überfordert wäre, kann das PSM-11 ohne Platzbeschränkungen aufnehmen.

Diese Kompaktheit wird teilweise durch den Wegfall der selbstkühlenden Kühlkörper- und Lüfteranordnung erreicht, auf die sich die größeren PSM-Module verlassen — das PSM-11 ist auf die Luftströmung des Schranks angewiesen, um die wärmeerzeugenden Komponenten zu kühlen.

In der Praxis bedeutet dies, dass das PSM-11 an einem Ort im Schrank montiert werden muss, an dem die Luftströmung im Schrank positiv und konstant ist oder an dem eine spezielle Luftströmungsanordnung kühle Luft über den Kühlkörper des Moduls leitet.

Ein Schrank mit schlechtem thermischem Design — heiße Zonen, rezirkulierende Luft oder blockierte Belüftung — führt zu AL03-Übertemperaturschaltungen des Kühlkörpers am PSM-11, selbst bei Lasten weit unter 13,2 kW.

Dies ist ein häufigeres Wartungsproblem bei kleinen Maschinen als bei großen, da kleine Maschinen eher über minimale Schrankbelüftungsmöglichkeiten verfügen.

Leckageerkennungs- und Alarmsystem

Der A06B-6077-H111 verfügt über eine Leckageerkennungsschaltung, die Erdschlusssituationen im DC-Zwischenkreis und in der nachgeschalteten Motorverkabelung überwacht.

Dies bietet eine frühzeitige Warnung vor sich verschlechternder Isolierung der Motorwicklungen — ein Erdschlussstrom, der sich allmählich aufbaut, anstatt plötzlich aufzutreten, löst die Leckageerkennung aus, bevor er zu einem vollständigen Wicklungsfehler oder einem ausgelösten Schutzschalter führt.

Das Alarmcode-System für den PSM-11 folgt der Standard-Alarmstruktur der Alpha-PSM-Serie:

AL01 — Überstrom im Hauptstrommodul (IPM-Fehler am PSM-11, anders als die Bedeutung von Überstrom bei PSM-15 und höher).

AL02 — Kühlgebläse gestoppt. Beim PSM-11 sollte das betroffene Lüfter identifiziert und umgehend ausgetauscht werden.

AL04 — Spannungsabfall im DC-Zwischenkreis. Prüfen Sie die nachgeschalteten Verstärkermodule und DC-Zwischenkreisverbindungen.

AL05 — DC-Zwischenkreis-Vorladung nicht abgeschlossen. Untersuchen Sie die Vorladeschaltung im Modul.

FAQ

F1: Der PSM-11 gehört zur Serie A06B-6077 und nicht zur Serie A06B-6087 — bedeutet dies, dass er nicht mit A06B-6087 SVM-Servo-Verstärkermodulen am selben Bus kompatibel ist?

Nein, die Seriennummerierung im A06B-Produktsystem identifiziert den spezifischen Modultyp und nicht eine Systeminkompatibilität.

Der DC-Zwischenkreisausgang des A06B-6077-H111 ist vollständig kompatibel mit SVM-Servo-Verstärkermodulen der Serien A06B-6079 und A06B-6096 sowie mit SPM-Spindelverstärkermodulen der Serien A06B-6088/A06B-6102 am gemeinsamen DC-Zwischenkreis.

Der PSM-11 befindet sich einfach am unteren Ende der Alpha-Familie und liefert denselben geregelten DC-Zwischenkreis von 283–325 V, den alle Verstärkermodule der Alpha-Serie benötigen, mit einer Stromkapazität, die für kleine Maschinenkonfigurationen geeignet ist.

F2: Welche spezifische Luftströmungsanordnung empfiehlt Fanuc für die Anforderung der externen Zwangskühlung des PSM-11?

Das Hardware-Installationshandbuch der Alpha-Serie von Fanuc (B-65162) dokumentiert die Zwangskühlungsanordnungen für Module, die diese benötigen, einschließlich des PSM-11.

Die Anforderung ist, dass kühle Außenluft über die Kühlkörperflächen des Moduls strömt — typischerweise von unten nach oben, in Richtung der natürlichen Konvektionsrichtung.

Das erforderliche Luftvolumen und die erforderliche Geschwindigkeit sind Funktionen der Wärmeentwicklung des Moduls bei Nennlast und des thermischen Widerstands des Kühlkörpers.

In der Praxis ist ein kleiner Axiallüfter, der so montiert ist, dass er Luft über die Kühlkörperflächen des PSM-11 leitet und gemäß der Spezifikation B-65162 dimensioniert ist, die Standardimplementierung.

F3: Kann der PSM-11 den PSM-5,5 (A06B-6077-H106) in einer Maschine ersetzen, in der der PSM-5,5 ausgefallen ist?

Ein PSM-11 kann denselben DC-Zwischenkreis liefern, den ein PSM-5,5 bedient hat, und die zusätzliche Leistungskapazität (13,2 kW vs. 5,5 kW) birgt keine Gefahr für die nachgeschalteten Verstärker — sie ziehen nur so viel, wie sie benötigen.

Die physische Installation erfordert die Überprüfung, ob das PSM-11 in den verfügbaren Platz passt (gleiche 60 mm Breite für beide Einheiten) und ob der Versorgungskreis die 49 A Nenneingangsstrom des PSM-11 im Vergleich zum geringeren Strom des PSM-5,5 liefern kann.

Wenn der Versorgungskreis auf die Anforderungen des PSM-5,5 ausgelegt war, erfordert ein Upgrade auf das PSM-11 die Bestätigung, dass der Schaltungsschutz und die Verkabelung für 49 A ausreichend sind.

F4: Die Produktbeschreibung enthält "Servo-Stromrichter" in der Teileliste — was bedeutet diese Bezeichnung im Kontext des Fanuc Alpha-Systems?

Fanuc's Radwell und andere Händlerlisten beschreiben den A06B-6077-H111 als "Servo-Stromrichter", da seine Hauptfunktion darin besteht, dreiphasige Wechselstromversorgung in den DC-Zwischenkreis umzuwandeln, der Servo- (und Spindel-) Motorverstärker antreibt.

Die Terminologie "Stromrichter" spiegelt die Rolle des Moduls in der Leistungsarchitektur des Systems wider — es ist die AC-zu-DC-Umwandlungsstufe.

Dies ist kein anderes Produkt als der PSM-11; "Servo-Stromrichter", "PSM-11" und "Stromversorgungsmodul" beschreiben alle dieselbe Einheit A06B-6077-H111 aus verschiedenen beschreibenden Blickwinkeln.

F5: Welche Startüberprüfung ist nach dem Austausch eines PSM-11 an der CNC erforderlich?

Schalten Sie die CNC ein und beobachten Sie die LED-Statusanzeige auf der Vorderseite des PSM-11. Das Modul sollte innerhalb der ersten Sekunden nach dem Einschalten einen normalen Betriebszustand anzeigen (Zwischenkreis geladen, kein Alarm).

Bestätigen Sie, dass die DC-Zwischenkreisspannung vorhanden und im Bereich von 283–325 V liegt, indem Sie die Statusanzeigen der SVM-Module auf dem Wartungsbildschirm der CNC überprüfen.

Wenn beim Start sofort ein Alarm am PSM-11 oder an nachgeschalteten SVM-Modulen auftritt, diagnostizieren Sie, bevor Sie eine Achse bewegen. Wenn der Start reibungslos verläuft, überprüfen Sie den normalen Achsbetrieb mit einem langsamen manuellen Jog auf jeder Achse, bevor Sie die Maschine wieder in den Automatikbetrieb versetzen.
