Turck Bi15-M30-AP6X | Induktiver Näherungsschalter — 15mm, M30, PNP Schließer, 10–30VDC, bündig montierbar, 300Hz, 2m Kabel

Übersicht

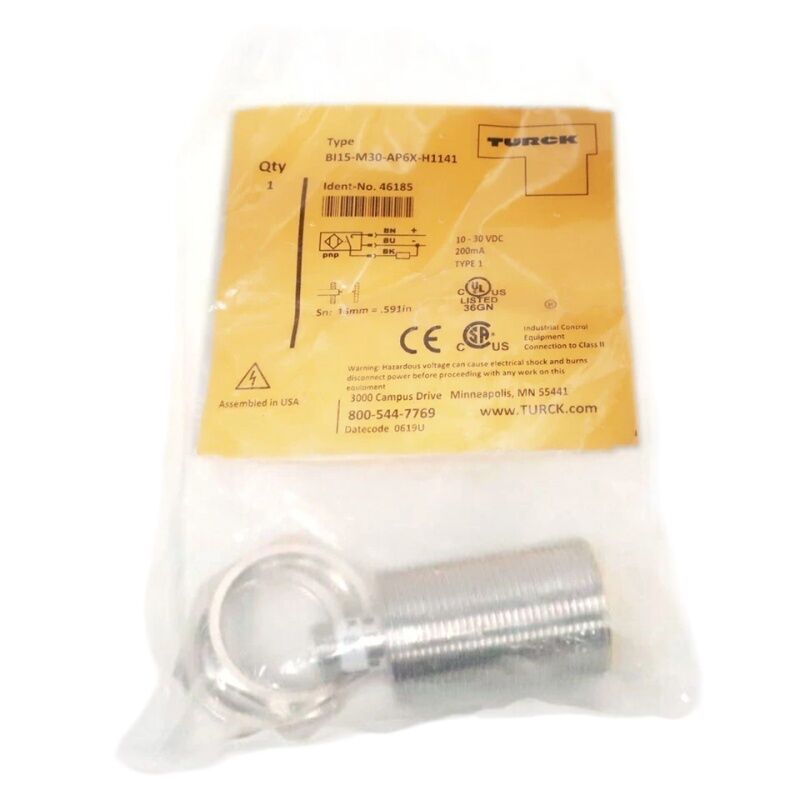

Der Turck Bi15-M30-AP6X ist ein bündig montierbarer induktiver Näherungsschalter aus der Bi-Serie von Turck mit einer nominalen Reichweite von 15 mm in einem zylindrischen M30-Gehäuse mit PNP-Schließer-Ausgang.

Er arbeitet mit 10 bis 30 V DC — abgedeckt sind sowohl 12-V- als auch 24-V-DC-Steuerungssysteme —, zieht bis zu 200 mA Laststrom und schaltet mit bis zu 300 Hz zur Erkennung von sich mäßig schnell bewegenden Metallzielen.

Das 2-Meter-Vorkabel verbindet ihn direkt mit dem Sensor-Kabelbaum der Maschine, ohne dass ein separater Feldstecker erforderlich ist.

Fünfzehn Millimeter Reichweite bei einem bündig montierbaren M30-Sensor ist die spezifische Kombination, für die dieses Modell entwickelt wurde.

Bündige Montage bedeutet, dass die Sensoroberfläche bündig mit der Metallhalterung abschließt oder in diese eingelassen ist, was die Sensoroberfläche vor mechanischen Stößen durch vorbeifahrende Ziele schützt und die Installation in engen Hohlräumen ermöglicht, wo die hervorstehende Oberfläche eines nicht bündig montierbaren Sensors das Ziel oder die umgebende Struktur berühren würde.

Die 15-mm-Reichweite bietet den notwendigen Abstand zwischen dem montierten Sensor und dem Erfassungsbereich des erkannten Ziels — ausreichend Spielraum für Zielvariationen, Vibrationen und die Toleranzstapelung im mechanischen Design der Maschine.

Der PNP-Ausgang (Sourcing) ist mit der PNP-Eingangskarte für SPS kompatibel, die im europäischen Maschinenbau weit verbreitet ist.

Wenn ein Metallziel in das Erfassungsfeld eintritt, schaltet der Ausgangstransistor ein und liefert Strom an die angeschlossene Last — SPS-Eingang, Relaisspule oder Anzeigeeinheit — von der positiven Versorgungsleitung über die Last zum gemeinsamen Rückleiter.

Wichtige Spezifikationen

Bündige Montage bei M30 — Der mechanische Vorteil

Bündig montierbare Sensoren wie der Bi15-M30-AP6X tragen ihr elektromagnetisches Erfassungsfeld eng vor der Sensoroberfläche, das sich nur minimal seitlich ausdehnt.

Diese Feldgeometrie wird durch die im Sensorkörper integrierte Abschirmung erreicht — der leitende Ring um die Sensoroberfläche fokussiert das Feld nach vorne und unterdrückt die seitliche Ausdehnung, wodurch der Sensor an allen Seiten außer der Vorderseite von Metall umgeben sein kann, ohne an Empfindlichkeit zu verlieren.

Das praktische Ergebnis ist eine Flexibilität bei der Installation, die nicht bündig montierbare Sensoren nicht bieten: Der Bi15-M30-AP6X kann in eine Stahlhalterung eingeschraubt und mit der mitgelieferten Sechskantmutter fixiert werden, wobei die Oberfläche bündig mit der Oberfläche abschließt und so vor dem Anschlagen durch eine vorbeifahrende Palette, ein Werkstück oder eine Kette geschützt ist.

Auf Förderbändern, Palettenfördersystemen und Presswerkzeugen, wo der Erfassungspunkt im Weg von sich bewegenden schweren Komponenten liegt, ist die bündige Montage keine Bequemlichkeit — sie ist die Spezifikation, die den Sensor über die gesamte Lebensdauer der Maschine physisch intakt hält.

Das M30 × 1,5 mm Gewinde ist ein Standard-Metrisch-Gewinde, das die gängige Kontermutter-Hardware für europäische Maschinenkonstruktionen aufnimmt und mit dem gesamten Zubehör für M30-Montage von Turck kompatibel ist.

300Hz Schaltfrequenz und Laststrom

Dreihundert Hertz entsprechen einem Schaltzyklus von etwa 3,3 ms — ausreichend für die Erkennung von Zielen, die sich mit moderaten Fördergeschwindigkeiten bewegen oder Bearbeitungsmerkmale mit typischen Vorschubgeschwindigkeiten passieren.

Für ein 15-mm-Ziel, das auf einem Förderband mit 1 m/s an der Sensoroberfläche vorbeifährt, liefert 300 Hz etwa vier Erkennungszyklen während des Vorbeifahrens des Ziels — mehr als genug für eine zuverlässige Kantenerkennung und stabile Ausgangsschaltung.

Der maximale Laststrom von 200 mA deckt Standard-SPS-Eingangslasten (typischerweise 5–20 mA), kleine Relaisspulen (20–100 mA) und Anzeigelampen direkt ab. Stromhungrige Lasten über 200 mA erfordern ein Zwischenschaltrelais anstelle einer direkten Verbindung zum Sensorausgang.

FAQ

F1: Ist der Bi15-M30-AP6X derselbe wie der Bi15-M30-AP6X-H1141?

Die Endung H1141 kennzeichnet die spezifische Kabel- und Steckervariante. Bi15-M30-AP6X ist die Basis-Teilenummer, die die elektrische und mechanische Spezifikation des Sensors beschreibt: 15 mm Reichweite, M30, PNP Schließer, 10–30 V DC.

Die Bezeichnung H1141 spezifiziert die spezielle Kabelversion — in diesem Fall ein vormontiertes 2-Meter-Kabel. Beide beziehen sich auf dasselbe Sensordesign.

Bestellen Sie bei der Bestellung die vollständige Teilenummer einschließlich der Kabel-/Stecker-Endung, um den richtigen Verbindungstyp für Ihre Installation zu gewährleisten.

F2: Kann der Bi15-M30-AP6X Edelstahl- oder Aluminiumziele erkennen?

Ja, mit reduzierter effektiver Reichweite. Induktive Sensoren reagieren auf alle elektrisch leitfähigen Metalle, aber die Reichweite ist für Standard-Eisenmetalle ausgelegt.

Für Edelstahl beträgt die effektive Reichweite typischerweise 60–80 % der Eisenbewertung; für Aluminium und Messing fällt sie weiter auf etwa 30–50 %. Wenn das erkannte Ziel Nichteisenmetall ist, überprüfen Sie die erreichbare Reichweite für dieses Material anhand der Korrekturfaktordaten von Turck und passen Sie die Montageposition entsprechend an.

F3: Was ist der Unterschied zwischen dem Bi15-M30-AP6X (bündig) und einem nicht bündig montierbaren M30-Sensor mit 15 mm Reichweite?

Ein nicht bündig montierbarer (ungeschirmter) M30-Sensor projiziert sein elektromagnetisches Feld über die Sensoroberfläche hinaus und seitlich, was für eine gegebene Gehäusegröße eine größere Reichweite bietet, aber nicht in Metall eingebaut werden kann — das umgebende Metall absorbiert das Feld und reduziert oder eliminiert die Erkennung.

Das bündige Design des Bi15-M30-AP6X fokussiert das Feld nach vorne und ermöglicht die Montage in Metallhalterungen, was jedoch die Reichweite auf 15 mm begrenzt, anstatt der 20–22 mm, die ein ungeschirmter M30 in freier Luft erreichen könnte.

F4: Die LED-Anzeige — was zeigt sie an?

Die einzelne LED am Bi15-M30-AP6X leuchtet, wenn der Ausgang im aktiven (EIN) Zustand ist — Ziel erkannt, Ausgangstransistor leitet.

Es ist eine Ausgangsstatusanzeige, keine Leistungsanzeige. Eine leuchtende LED bestätigt sowohl, dass sich ein Ziel im Erfassungsfeld befindet, als auch, dass der Ausgang leitet — nützlich für die Einrichtungsprüfung und schnelle Fehlersuche an einer laufenden Maschine, ohne dass ein separates Voltmeter benötigt wird.

F5: Welche Schutzschaltungen enthält der Bi15-M30-AP6X?

Die induktiven Sensoren der Bi-Serie von Turck verfügen über einen Schutz gegen Verpolung der Versorgungsanschlüsse und Kurzschlüsse am Ausgang — der Sensor wird nicht durch ein kurzes Ausgangskabel, das mit Masse verbunden ist, oder durch falsche Versorgungsspannung während der Installation beschädigt.

Diese Schutzmaßnahmen reduzieren das Risiko von Installationsfehlern und machen externe Reihenschutzkomponenten in Standard-Maschinenverkabelungen überflüssig. Anhaltende Kurzschlüsse oder anhaltende Verpolung über die transienten Toleranzen des Sensors hinaus führen zu Schäden, daher sollten Verdrahtungsfehler umgehend behoben werden.
