Yaskawa SGDH-08AE-S
Sigma II Serie SGDH Servo-Verstärker 0,75 kW einphasig 200 V
SGDH-08AE-S Spezifikation
| Produkt-Nr. |
SGDH-08AE-S |
| Marke |
Yaskawa |
| Kategorie |
Servo-Verstärker |
| Familie |
SIGMA II |
Technische Daten
| VERSORGUNGSSPANNUNG |
220-230 VAC |
| MOTORLEISTUNG |
750 W |
| AUSGANGSSTROM |
4,4 A |
| ABMESSUNGEN |
90 x 160 x 180 mm |
| GEWICHT |
1,7 kg |
| Serientyp |
Σ-II Serie Servopack |
| AC-Eingangsphase |
Einphasig |
| Modell |
SGDH08AES
|
Prüfung der Sigma II Serie Produkte bei Lieferung
Das folgende Verfahren wird zur Prüfung der Sigma II Serie -SGDH Servo-Verstärker Produkte bei Lieferung empfohlen. Verwenden Sie die folgende Checkliste, wenn Sigma II Serie Produkte SGDH-08AE-S Yaskawa geliefert werden.
| Erstinspektion |
Kommentare |
| Sind die gelieferten Produkte die bestellten? |
Überprüfen Sie die Modellnummern auf den Typenschildern des Servomotors und des Servo-Verstärkers. (Siehe Beschreibungsblatt auf den folgenden Seiten.) |
| Läuft der Servomotor reibungslos? |
Der Servomotor ist normal, wenn er von Hand leicht gedreht werden kann. Servomotoren mit Bremsen können jedoch nicht von Hand gedreht werden. |
| Gibt es Beschädigungen? |
Überprüfen Sie das Gesamterscheinungsbild und ob es Kratzer gibt, die während des Versands entstanden sind. |
| Sind Schrauben locker? |
Prüfen Sie Schrauben mit einem Schraubendreher auf Lockerheit. |
Wenn eines der oben genannten fehlerhaft oder falsch ist, wenden Sie sich an Yaskawa oder einen autorisierten Händler.
Bedeutung der Modellnummer
SGDH – 08 A E – □
│ │ │ │ │
│ │ │ │ └─ Optionen
│ │ │ └──────── Typ
│ │ └──────────── Versorgungsspannung
│ └─────────────── Maximale anwendbare Servomotorleistung
└────────────────────────── Sigma II Serie – SGDH Servo-Verstärker
1️⃣ Serie
SGDH
Sigma II Serie – SGDH Servo-Verstärker
2️⃣ Maximale anwendbare Servomotorleistung
08
Maximale anwendbare Servomotorleistung
3️⃣ Versorgungsspannung
| Code |
Spannung |
| A |
200V |
| B |
100V* |
| D |
400V |
* Die einzigen 100V Servomotoren sind SGMAH und SGMPH Modelle mit 0,2 kW oder weniger.
4️⃣ Typ
| Code |
Beschreibung |
| E |
Für Drehmoment-, Geschwindigkeits- und Positionsregelung |
5️⃣ Optionen
| Code |
Beschreibung |
| R |
Rack-montiert |
| S |
Einphasig |
| P |
Duct-belüftet (nur 6 bis 15 kW) |

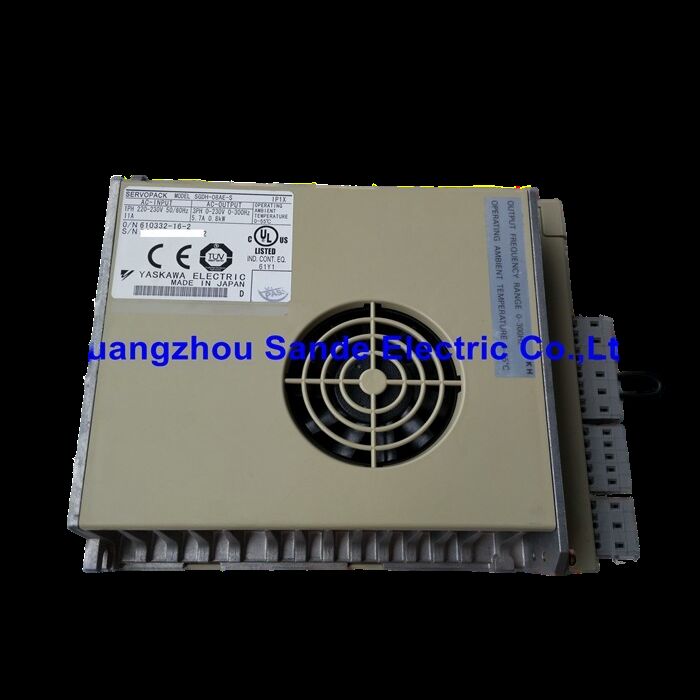

Beispiele für äußeres Erscheinungsbild und Typenschild
FAQs für Yaskawa SGDH-08AE-S AC-Antrieb
1. Was sind die Anforderungen an Eingangsspannung und -frequenz für den SGDH-08AE-S?
Die Eingangsspannung des SGDH-08AE-S liegt zwischen 200 und 230 V und erfordert eine Eingangsfrequenz von 50/60 Hz. Dies ermöglicht die Kompatibilität mit Standard-Industriestromversorgungen.
2. Kann SGDH-08AE-S andere Modelle ersetzen?
Der SGDH-08AE-S ist speziell für die einphasige Sigma II Serie konzipiert und kann nicht direkt durch andere Serien wie SGDV (Sigma V) ersetzt werden; Leistung, Spannung und Steuerungsmodus müssen vollständig kompatibel sein.
3. Welche Kommunikationsprotokolle unterstützt SGDH-08AE-S?
Er kann mit Feldbusmodulen wie DeviceNet und EtherCAT erweitert werden, erfordert jedoch entsprechende Kommunikationskarten und Parametereinstellungen.
4. SGDH-08AE-S AC-Antrieb Punkte zur routinemäßigen Wartung?
Alle 6 Monate: Klemmen, Kühlkörper und Lüfter prüfen; Staub reinigen.
Jährlich: Kondensatorstatus prüfen; Lüfter nach 2-3 Jahren ersetzen.
Während des Betriebs: Temperatur, Strom und regenerative Leistung überwachen; Auffälligkeiten umgehend erkennen.
5. Muss die Firmware aktualisiert werden?
Yaskawa SGDH-08AE-S AC-Antrieb veröffentlicht Firmware-Updates. Es wird empfohlen, während der Wartung bei Stillstand ein Upgrade durchzuführen, um funktionale Optimierungen und Stabilitätsverbesserungen zu erhalten.
6.Welche Steuerungsmodi werden unterstützt?
SGDH-08AE-S AC-Antrieb unterstützt drei Modi: Positionsregelung, Geschwindigkeitsregelung und Drehmomentregelung. Diese können über das Bedienfeld oder Parameter umgeschaltet werden.
