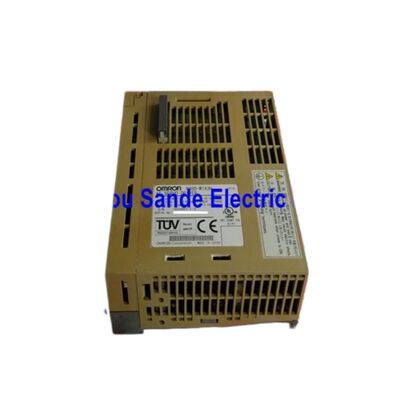

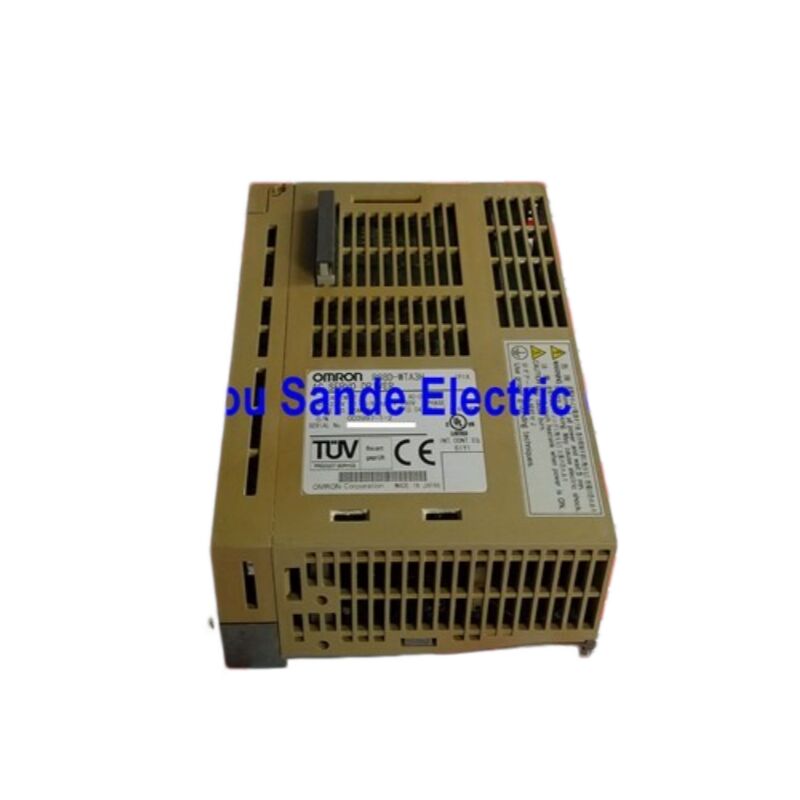

OMRON R88D-WTA3H — OMNUC W-Serie 30W AC-Servotreiber, einphasig 200V

Der kleinste Antrieb in einer ernsthaften Servo-Familie

Dreißig Watt klingt nicht nach viel, bis man bedenkt, was der R88D-WTA3H tatsächlich zu bieten hat. Dies ist der Einstiegspunkt mit minimaler Leistung der OMNUC W-Serie von OMRON — eine Servo-Plattform, die von dieser kompakten 30-W-Einheit bis zu 15 kW reicht und über die gesamte Bandbreite die gleiche Drei-Modus-Regelungsarchitektur, die gleiche serielle Encoder-Schnittstelle und die gleiche Programmierumgebung teilt. Der Kauf des kleinsten Antriebs dieser Familie bedeutet nicht, ein abgespecktes Produkt zu akzeptieren. Sie erhalten Positionsregelung, Geschwindigkeitsregelung und Drehmomentregelung in der gleichen Hardware, serielle Encoder-Kompatibilität mit inkrementellen und absoluten Motoren sowie einen RS-232C / RS-422A-Kommunikationsport — den vollständigen Funktionsumfang der W-Serie, nur skaliert auf eine 30-W-Last.

Für Maschinenbauer, die mit kleinen Präzisionsachsen arbeiten — Etikettierwagen, kompakte Dosierköpfe, optische Ausrichtungsbühnen oder Miniatur-Indexiermechanismen — trifft der R88D-WTA3H genau ins Schwarze. Die Überdimensionierung eines Servoantriebs verschwendet Platz im Schaltschrank und verursacht unnötige Kosten; der WTA3H existiert, weil einige Anwendungen wirklich 30 W Servo-Leistung benötigen und nichts weiter.

Technische Spezifikationen

Passender Motor: R88M-W03030H

Der R88D-WTA3H ist speziell auf die R88M-W03030H Serie von 30W, 3.000 U/min zylindrischen Servomotoren abgestimmt — die kleinsten Mitglieder der W-Serien-Motorenfamilie.

Unter Nennbedingungen liefert der R88M-W03030H 0,0955 N·m Dauer-Drehmoment bei 3.000 U/min. Die momentane Spitzengeschwindigkeit erreicht 4.500 U/min, und das Spitzendrehmoment, das während Beschleunigungsstößen verfügbar ist, beträgt etwa das Dreifache des Nennwerts — konsistent mit dem W-Serien-Motordesign über alle Leistungsklassen hinweg. Die Motorwelle ist abgedichtet nach IP67, was bedeutet, dass sie direkter Spülung in lebensmittelnahen und spülbaren Produktionsumgebungen standhält, auch wenn dieser kleinere Antrieb sicher in einem abgedichteten Schaltschrank verbleibt.

Für diesen Antrieb sind zwei Motorkonfigurationen erhältlich:

• R88M-W03030H-□ — inkrementeller Encoder, 13-Bit-Auflösung
• R88M-W03030T-□ — absoluter Multi-Turn-Encoder, 16-Bit-Auflösung

Der Motor mit T-Suffix behält seine absolute Position über Stromzyklen hinweg bei, indem er die Backup-Batterie im CN8-Anschluss des Antriebs verwendet. Wählen Sie den inkrementellen Motor mit H-Suffix, wenn das Referenzpunkt-Anfahren bei jedem Start akzeptabel ist und die Kostenreduzierung Priorität hat. Wählen Sie den absoluten Motor mit T-Suffix, wenn die Maschine keinen Referenzpunkt-Anfahrzyklus verkraften kann — oder wenn der Referenzpunkt-Anfahrweg mechanisch durch die Anwendung eingeschränkt ist.

Für Installationen mit begrenzter axialer Länge bieten die Flachbauweise (Slim-Profile) 30W-Motoren von OMRON die gleiche elektrische Leistung in einem kürzeren Motorgehäuse und sind mit diesem Treiber vollständig kompatibel.

Drei Regelungsmodi, keine Hardware-Änderungen

Was die OMNUC W-Serie von einfacheren Servo-Plattformen unterscheidet, ist die T-Typ-Drei-Modus-Architektur, die in jedem Antrieb der Familie integriert ist — einschließlich dieser 30-W-Einheit. Positions-, Geschwindigkeits- und Drehmomentregelung sind keine separaten Produktvarianten; es sind Betriebsmodi, die per Parameter ausgewählt werden. Ein einzelner R88D-WTA3H kann jede dieser drei Regelungsrollen in einer Maschine übernehmen.

Positionsregelungverarbeitet Impulsfolgebefehle vom Host-Controller und schließt die Positionsregelung intern über die Encoder-Rückmeldung. Die elektronische Getriebefunktion skaliert die Befehlimpuls-Eingabe, sodass der Controller keine Hochfrequenz-Impulszüge ausgeben muss, um eine feine Positionierauflösung zu erreichen. Drei Impulstyp-Formate werden unterstützt: Puls + Richtung, CW/CCW und 90° Phasendifferenz. Diese Flexibilität bedeutet, dass der Antrieb Befehle direkt von OMRONs eigenen Positioniereinheiten sowie von Drittanbieter-Controllern mit unterschiedlichen Ausgangskonventionen akzeptiert.

Geschwindigkeitsregelungregelt die Motordrehzahl proportional zu einer analogen Spannungsreferenz, typischerweise ±10V DC. Der Geschwindigkeitsregelbereich von 1:5.000 ist die gleiche Spezifikation wie bei größeren W-Serien-Antrieben — das 30-W-Modell akzeptiert keine reduzierte Leistung nur wegen seiner geringeren Leistungsklasse. Am unteren Ende dieses Bereichs dreht sich der Motor sanft und kontrolliert ohne Jagen, was in Spannungsregelungs- und Vorschubanwendungen wichtig ist, bei denen die Stabilität bei niedriger Geschwindigkeit die Ausgabequalität bestimmt.

Drehmomentregelungregelt das Motorausgangsdrehmoment proportional zu einem analogen Eingangssignal, mit einer konfigurierbaren Geschwindigkeitsgrenze, um ein Durchgehen bei unbelasteten Wellen zu verhindern. Dieser Modus wird überall dort eingesetzt, wo die Maschine eher die Kraft als die Bewegung regeln muss — Wickelspannung, Klemmkraft oder gesteuerte Kraft-Einsetzvorgänge.

Das Umschalten der Modi ist eine Parameteränderung, die im Standard-Benutzerhandbuch der W-Serie dokumentiert ist. Ein Maschinendesigner kann den Antrieb für die Entwicklungstests im Geschwindigkeitsmodus konfigurieren und dann für die endgültige Inbetriebnahme in den Positionsmodus wechseln, wobei die gleiche Hardware verwendet wird.

Serieller Encoder: Höhere Auflösung als die vorherige Generation

Die Kombination aus W-Serien-Motor und -Antrieb verwendet eine serielle Encoder-Schnittstelle anstelle von traditionellen inkrementellen A/B/Z-Quadratur-Signalen. Dies ist ein wichtiger Unterschied zu älteren Servo-Plattformen.

Inkrementelle Encoder-Motoren der W-Serie (H-Suffix-Motoren) verwenden einen 13-Bit-Serien-Encoder, der 8.192 Zählungen pro Umdrehung an Positionsrückmeldung innerhalb der Servo-Regelung des Antriebs liefert. Absolute Encoder-Motoren (T-Suffix) verwenden einen 16-Bit-absoluten Serien-Encoder, der 65.536 Zählungen pro Umdrehung innerhalb einer einzelnen Umdrehung liefert, plus Multi-Turn-Tracking für die absolute Position über eine beliebige Anzahl von Umdrehungen.

Die serielle Encoder-Verbindung zwischen Motor und Antrieb ist auch störungsunempfindlicher als parallele Quadraturverdrahtung. Ein einziges Kabel überträgt Positionsdaten, Geschwindigkeitsdaten, Encoder-Status und Motorthermistormessungen als seriellen Datenstrom. Dies reduziert die Anzahl der Steckverbinderpins, vereinfacht die Kabelführung und eliminiert die differentielle Signalverschlechterung, die lange Kabelwege bei hochauflösenden inkrementellen Encodern verursachen können. Für eine kompakte 30-W-Anwendung, bei der der Motor in der Nähe von signalerzeugenden Geräten sein kann, ist diese Störfestigkeit ein praktischer Vorteil und kein theoretischer.

Anschlussbelegung und Funktion der einzelnen Ports

Das Verständnis des physischen Layouts des Antriebs zahlt sich sowohl bei der Installation als auch bei der Fehlerbehebung aus.

Das CN8 Batterie-Fach befindet sich unter der oberen Abdeckung. Wenn ein absoluter Encoder-Motor (T-Suffix) verwendet wird, wird die Backup-Batterie hier installiert. Ohne eine geladene Batterie kann der absolute Encoder seine Multi-Turn-Positionszählung während des Stromausfalls nicht aufrechterhalten. Der Antrieb zeigt beim Start eine Batterie-Alarmmeldung an und fordert eine Referenzpunkt-Rückkehr an, wenn diese Batterie vollständig entladen ist.

CN5 bietet analoge Monitor-Ausgänge — Echtzeit-Spannungssignale proportional zu Motor-Geschwindigkeit und -Strom, die auf einem Standard-Oszilloskop beobachtet werden können. Dies ist die schnellste Diagnoseverbindung während der Inbetriebnahme: Ohne Anschluss eines PCs zeigt ein Oszilloskop an CN5 sofort die tatsächliche Geschwindigkeitsantwort und den Drehmomentstrom an, während sich die Achse bewegt. Überschwinger, Oszillationen und Einschwingverhalten sind direkt sichtbar.

CN3 ist der serielle Kommunikationsport. Die tragbare Parametereinheit R88A-PR02W wird hier für die Feldprogrammierung und Fehlerdiagnose angeschlossen, ohne dass ein Laptop benötigt wird. Die PC-basierte Überwachung verwendet die WmonWin-Software von OMRON über dieselbe RS-232C-Verbindung und bietet vollen Parameterzugriff, Echtzeit-Überwachung und Datenprotokollierungsfunktionen.

CN1 ist die Steuerungs-E/A-Klemme — Impulsbefehlseingang, analoge Geschwindigkeits-/Drehmomentreferenz, Servo EIN/AUS, Alarm-Reset, Vorwärts- und Rückwärts-Endschaltereingänge sowie Ausgangssignale einschließlich In-Position, Null-Geschwindigkeit und Alarmstatus.

CN2 ist der Encoder-Feedback-Eingang. Das Encoder-Kabel läuft direkt vom seriellen Encoder des Motors zu CN2; die Kabellänge beeinflusst die Störfestigkeit des Systems, und die von OMRON spezifizierten Standard- und Roboterkabel sollten für diese Verbindung verwendet werden.

Schaltschrank-Installation: Gemeinsamer Platzbedarf, saubere Verdrahtung

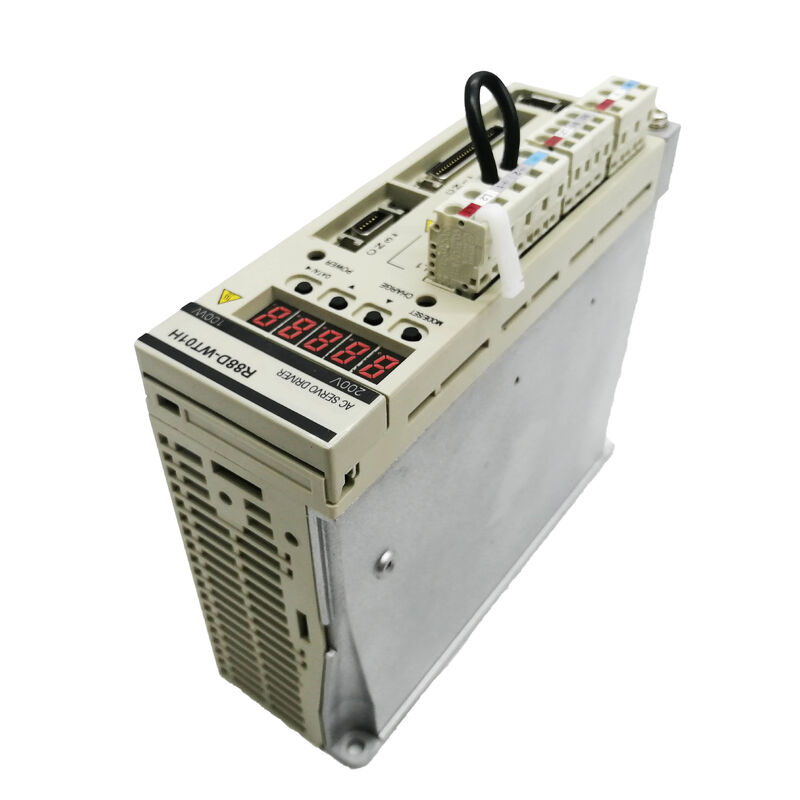

Der R88D-WTA3H teilt sich seinen 55 × 160 × 130 mm Schaltschrank-Platzbedarf mit den Modellen WTA5H, WT01H und WT02H — alle W-Serien 200V einphasigen Antriebe von 30W bis 200W belegen die gleichen Einbaumaße. Dies ist wichtig für das Schaltschrankdesign: Eine Maschine, die in einer späteren Revision von einer 30-W-Achse auf eine 100-W-Achse skaliert werden muss, benötigt keinen neuen Schaltschrankausschnitt oder Kabelbaum, wenn der Antrieb aufgerüstet wird.

Die Wandmontage erfolgt mit zwei M4-Schrauben. Die Frontplattenmontage (Einbau des Antriebs durch eine Blende mit Halterungen) wird ebenfalls unterstützt für Installationen, bei denen das Display und die Tastatur des Antriebs von der Schaltschrankfront zugänglich sein müssen, ohne eine Schranktür öffnen zu müssen.

EMV-Konformität und Netzfilterung

Das R88A-FIW104-E Fußabdruck-Netzfilter ist der empfohlene EMV-Filter für den R88D-WTA3H. Fußabdruck-Filter werden auf der Schaltschrank-DIN-Schiene direkt hinter dem Antrieb montiert, wobei der Antrieb bündig an den Ausgangsklemmen des Filters montiert wird — dies minimiert die ungefilterte Kabellänge zwischen Filter und Antrieb, was der Hauptfaktor dafür ist, wie gut leitungsgebundene EMV-Störungen tatsächlich unterdrückt werden.

Das Installationshandbuch der W-Serie spezifiziert Verdrahtungsbedingungen für die Einhaltung von EMV-Richtlinien. Die Einhaltung dieser Bedingungen — insbesondere der Anforderungen an Erdung, Kabelführung und Filterinstallation — ermöglicht es dem System, die industriellen Emissionsgrenzwerte der EN 55011 Klasse A Gruppe 1 einzuhalten. Ohne das Netzfilter werden die leitungsgebundenen und abgestrahlten Emissionen des IGBT-Schaltens des Antriebs diese Grenzwerte überschreiten.

Beschaffung von Ersatzteilen: Worauf Sie achten sollten

Der R88D-WTA3H wurde aus OMRONs aktiver Produktionslinie eingestellt, da die W-Serie durch die G-Serie und 1S-Serie abgelöst wurde. Ersatzgeräte sind über den Gebrauchtmarkt für industrielle Automatisierung erhältlich. Bei der Beschaffung einer gebrauchten oder überholten Einheit gelten mehrere praktische Prüfungen.

Bestätigen Sie, dass die Einheit unter befohlener Bewegung mit einem tatsächlichen Motor belastet getestet wurde — nicht nur eingeschaltet und auf Fehler geprüft. Ein Antrieb kann bei einem Einschalten auf dem Prüfstand gesund erscheinen, aber eine IGBT-Degeneration oder eine Alterung der Kondensatoren aufweisen, die sich erst unter Motorlast manifestiert. Überprüfen Sie, ob das CN8 Batterie-Fach intakt ist und eine Ersatzbatterie erhalten hat, wenn der Antrieb längere Zeit gelagert wurde. Überprüfen Sie die Firmware-Version, wenn der Antrieb in ein Mehrachsen-System importiert werden soll, bei dem die Parameterkompatibilität zwischen den Antrieben wichtig ist.

Das Benutzerhandbuch der W-Serie (OMRON Kat.-Nr. I531) ist weiterhin öffentlich aus den Dokumentationsarchiven von OMRON erhältlich und deckt alle Alarmcodes, Parametertabellen und Verdrahtungsdiagramme für den R88D-WTA3H ab.

Häufig gestellte Fragen

F1: Mit welchem Servomotor wird der R88D-WTA3H kombiniert, und kann ich einen anderen 30W-Motor eines anderen Herstellers verwenden?

Der R88D-WTA3H ist für die Verwendung mit den R88M-W03030H (inkrementeller Encoder) und R88M-W03030T (absoluter Encoder) 30W, 3.000 U/min Servomotoren der W-Serie von OMRON konzipiert. Diese Motoren verwenden eine proprietäre serielle Encoder-Schnittstelle von OMRON — das über das CN2-Kabel übertragene Signal ist kein Standard-Differenzial-A/B/Z-Quadratur-Signal, sondern ein serielles Datenprotokoll, das spezifisch für den W-Serien-Encoder ist. Motoren von Drittanbietern mit Standard-Quadratur-Encodern sind nicht mit dem CN2-Eingang dieses Antriebs kompatibel. Der Austausch eines Nicht-OMRON-Motors würde die Überprüfung der Wicklungsinduktivitätskompatibilität, das Umschreiben der Motorparameter des Antriebs und die Akzeptanz erfordern, dass OMRONs Schutzalgorithmen — die auf die thermischen und elektrischen Eigenschaften der R88M-W-Serienmotoren abgestimmt sind — möglicherweise nicht korrekt funktionieren. In der Praxis wird die Kombination dieses Antriebs mit etwas anderem als dem passenden R88M-W03030-Motor für Produktionsanlagen nicht empfohlen.

F2: Benötigt der R88D-WTA3H eine eigene SPS oder Positioniereinheit von OMRON, oder funktioniert er mit Controllern von Drittanbietern?

Kein OMRON-Controller ist erforderlich. Im Positionsregelungsmodus akzeptiert der Antrieb Impulsfolgeneingänge — jeder Controller, jede SPS oder jede Motion-Karte, die in der Lage ist, Puls+Richtung, CW/CCW oder Quadratur-Format-Pulse auszugeben, kann diesen Antrieb steuern. Controller von Mitsubishi, Keyence, Panasonic, Delta und anderen werden in diesem Modus routinemäßig mit W-Serien-Antrieben verwendet. In den Geschwindigkeits- und Drehmomentregelungsmodi akzeptiert der Antrieb eine ±10V DC analoge Referenz, was ein universeller Signalstandard ist, der mit praktisch allen analogen Ausgangs-SPS-Modulen kompatibel ist. Die einzige OMRON-spezifische Kommunikation erfolgt über den RS-232C / RS-422A CN3-Port für den Parameterzugriff — und selbst dieser ist mit Standard-Terminalsoftware zugänglich, wenn das Kommunikationsprotokoll korrekt konfiguriert ist. Für die Parametereinstellung im Feld ist die tragbare Einheit R88A-PR02W das praktischste Werkzeug, unabhängig davon, welche SPS-Marke die Achse steuert.

F3: Der R88D-WTA3H zeigt einen Alarm an. Wie identifiziere ich den Fehler, ohne einen PC anzuschließen?

Das Frontpanel des Antriebs verfügt über ein 7-Segment-LED-Display, das direkt zweistellige Alarmcodes anzeigt. Wenn ein Fehler auftritt, wechselt das Display abwechselnd zwischen dem Alarmcode und dem Wort "AL", sodass der Code ohne Werkzeuge oder Software lesbar ist. Häufige Codes für diese Antriebsklasse sind Unterspannung (AL.10), Überspannung (AL.40), Überstrom (AL.30), Überlastung (AL.71), Encoder-Fehler (AL.74) und Positionsabweichungs-Überlauf (AL.26). Das Benutzerhandbuch der OMRON W-Serie (Kat.-Nr. I531) enthält die vollständige Alarmtabelle mit wahrscheinlichen Ursachen und Korrekturmaßnahmen für jeden Code. Nach Behebung der Grundursache wird der Alarm durch Aktivierung des Alarm-Reset-Eingangs am CN1-Anschlussleisten gelöscht — ein Impuls vom Controller oder ein Momentkontakt von einem Taster. Wiederholtes Löschen und Neustarten ohne Behebung der Ursache wird einen Hardwarefehler nicht beheben und kann weitere Schäden verursachen.

F4: Ist der R88D-WTA3H mit absoluten Encoder-Motoren kompatibel, und was erfordert dies in Bezug auf die Hardware?

Ja — der Antrieb unterstützt sowohl inkrementelle (H-Suffix) als auch absolute (T-Suffix) W-Serien-Motoren vollständig. Für den Betrieb mit absolutem Encoder muss die R88A-BAT01W Backup-Batterie im CN8 Batterie-Fach des Antriebs installiert sein. Diese Batterie hält den Multi-Turn-Positionszähler und die Positionsdaten innerhalb der Umdrehung des Encoders aufrecht, wenn die Maschinenstromversorgung ausgeschaltet ist. Beim Start liest der Antrieb sofort die gespeicherte Position vom Encoder aus und meldet die aktuelle Achsposition an den Controller, ohne einen Referenzpunkt-Anfahrzyklus. Die einzige laufende Wartungsanforderung ist der Batteriewechsel, wenn die Batteriespannung abfällt — der Antrieb zeigt einen Batterie-Warnalarm an, bevor die Batterie kritische Werte erreicht, und gibt eine Vorabinformation, bevor Positionsdaten gefährdet sind. Wenn die Batterie vollständig entladen ist und der Encoder seine Referenzposition verliert, stellt ein einmaliges Referenzpunkt-Rückführungsverfahren die absolute Position wieder her und das System nimmt den normalen absoluten Betrieb wieder auf.

F5: Der R88D-WTA3H ist eingestellt. Was ist die praktischste Ersatzoption für eine bestehende Maschine?

Für einen reinen Wartungsersatz — Wiederherstellung eines ausgefallenen Antriebs in einer bestehenden Maschine ohne Neugestaltung der Achse — ist die erste Wahl die Beschaffung eines getesteten R88D-WTA3H vom industriellen Gebrauchtmarkt und die Übertragung des ursprünglichen Parametersatzes aus der Maschinendokumentation. Dies hält die gesamte Verdrahtung, Kabel und SPS-Programmierung unverändert. Wenn eine W-Serien-Einheit tatsächlich nicht verfügbar ist, ist die nächstgelegene Nachfolgeplattform für die Migration die OMRON G5-Serie, insbesondere die R88D-KNA5H oder R88D-KN01H Serie, je nach Nennleistung. G5-Serien-Motoren sind physisch ähnlich wie W-Serien-Motoren und OMRON produzierte kompatible G5-Serien 30W-Motoren. Die Encoder-Kabel, die CN1-Verdrahtung und die Parameterstruktur unterscheiden sich jedoch zwischen den Generationen, sodass ein direkter Kabeltausch nicht möglich ist — Verdrahtungsänderungen und Parametereingabe sind erforderlich. Die neuere 1S-Serie (EtherCAT-basiert) stellt eine größere Änderung im Inbetriebnahmeansatz und in der SPS-Programmstruktur dar und ist für neue Maschinendesigns besser geeignet als für Wartungsersetzungen einzelner Antriebe in bestehenden W-Serien-Installationen.

Der OMRON R88D-WTA3H ist Teil des OMNUC W-Serien AC-Servosystems (Benutzerhandbuch Kat.-Nr. I531). Dieses Modell ist aus OMRONs aktuellem Produktionskatalog eingestellt. Überprüfen Sie immer die Kompatibilität des Motormodells und die Spannungsklasse, bevor Sie einen Ersatz bestellen. Warten Sie mindestens fünf Minuten nach dem Trennen der Netzspannung, bevor Sie interne Verdrahtungen oder Anschlüsse handhaben.
