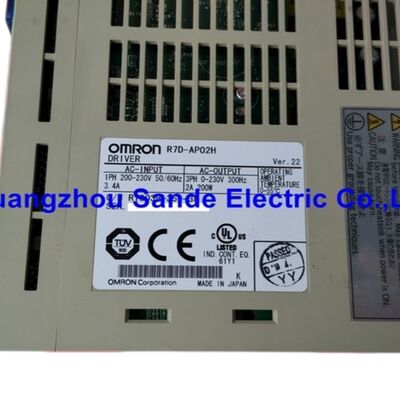

OMRON R7D-AP02H SmartStep A Serie Servo-Antrieb — 200W Einphasen-200V AC Servo-Treiber

Wenn ein Schrittmotor nicht mehr ausreicht

Es gibt einen bestimmten Moment im Maschinenbau, in dem der Schrittmotor, der die richtige Wahl zu sein schien, seine Grenzen offenbart — Schrittverluste unter Last, Überhitzung bei anhaltenden Geschwindigkeiten oder Vibrationen, die sich in fertigen Teilen zeigen. Der OMRON R7D-AP02H wurde speziell für diesen Moment entwickelt.

Als Teil von OMRONs SmartStep A Serie ist der R7D-AP02H ein 200W AC-Servo-Antrieb, der so konstruiert ist, dass er in dieselbe Kostenklasse und Verdrahtungseinfachheit wie ein Schrittmotorsystem passt und gleichzeitig die Closed-Loop-Leistung eines echten Servos bietet. Das Konzept ist einfach: Akzeptieren Sie einen Impulsfolgebefehl von einem beliebigen Allzweck-Controller mit Impulsausgang — dem gleichen Signaltyp, den ein Schrittmotor-Treiber empfängt — und steuern Sie einen bürstenlosen AC-Servo-Motor mit Echtzeit-Positionsrückmeldung, automatischer Verstimmungsregelung und Schutz vor Blockierung und Überlastung, den ein Schrittmotor einfach nicht bieten kann.

Das Ergebnis ist ein Antrieb, der sich ohne Umschreiben des SPS-Codes in bestehende Bewegungsarchitekturen integriert und gleichzeitig die Probleme mit der Positioniergenauigkeit und Zuverlässigkeit löst, die schrittmotorbasierte Systeme unter realer Last entwickeln.

SmartStep A — Was die Plattform lösen sollte

OMRON positionierte die SmartStep A Serie in einer spezifischen Lücke im Automatisierungsmarkt: Anwendungen, die komplex genug sind, um Servo-Leistung zu benötigen, aber einfach genug, dass die Kosten und die Programmiertiefe eines vollständigen SGDH-Klasse-Antriebs nicht gerechtfertigt waren. Verpackungsmaschinen, Etikettierstationen, kleine Förderbänder, Indexiertische und einfache Pick-and-Place-Systeme — Geräte, bei denen der Controller eine einfache SPS oder eine dedizierte Bewegungssteuerungskarte ist und das Bewegungsprofil im Grunde nur eine Positionierung ist.

Die SmartStep A Antriebe arbeiten mit Impulsfolgeneingang — der Controller gibt Richtungs- und Schrittimpulse aus, der Antrieb führt die Bewegung aus und verifiziert die Fertigstellung über die Encoder-Feedbackschleife. Der Servo-Treiber übernimmt intern die gesamte Closed-Loop-Servo-Mathematik. Aus Sicht der SPS ist die Schnittstelle nicht komplexer als die Verdrahtung eines Schrittmotor-Treibers; der Leistungsunterschied liegt vollständig im Antrieb.

Frontseitige DIP-Schalter übernehmen die grundlegende Konfiguration — Impulstyp, Motorrichtung, dynamisches Bremsverhalten — ohne dass für Standardkonfigurationen Software oder eine Parametriereinheit erforderlich sind. Dies war eine bewusste Designentscheidung: SmartStep A Antriebe sollten von Wartungstechnikern auf dem Werksgelände konfiguriert werden, nicht von Servo-Spezialisten.

Technische Spezifikationen

Verständnis der Modellnummer: R7D-AP02H

OMRONs SmartStep A Teilenummern folgen einer konsistenten Logik, die es wert ist, beim Kreuzverweis oder der Beschaffung von Alternativen bekannt zu sein:

R7D — SmartStep A Servo-Antrieb
AP — Standardmodell (Impulsfolgeneingangstyp)
02 — 200W Leistungsklasse (01 = 100W, 04 = 400W, 08 = 750W)
H — 200V AC Spannungklasse (L-Suffix würde 100V AC bedeuten)

Das H/L-Suffix ist nicht austauschbar. Ein R7D-AP02L ist elektrisch inkompatibel mit 200V-Versorgungsverdrahtung und für eine separate 100V AC-Verteilungsumgebung ausgelegt. Bei der Beschaffung eines Ersatzes muss das Spannungssuffix mit der Installation übereinstimmen.

Kompatible Servo-Motoren

Der R7D-AP02H ist auf OMRONs 200W SmartStep A Servo-Motoren abgestimmt. Zwei Körperformen sind für unterschiedliche mechanische Installationsanforderungen erhältlich:

Zylindrischer (Standard) Körper:

• R7M-A20030-S1 — mit Keilnut, ohne Bremse
• R7M-A20030-BS1 — mit Keilnut, mit 24V DC Abschaltbremse

Flacher (Kurzkörper) Stil:

• R7M-AP20030-S1 — Kompakte Version
• R7M-AP20030-BS1 — Flacher Körper mit Bremsoption

Beide Motorfamilien teilen sich die gleichen 200W elektrischen Nennwerte: 0,637 N·m NenndrehmomentVorwärts-/Rückwärts-Fahrtsperren3.000 U/min Nenndrehzahluniverselle Ein- und Ausgänge4.500 U/min momentane Maximaldrehzahl. Das Spitzendrehmoment erreicht 1,91 N·m — etwa das Dreifache des Nenndrehmoments — für kurze Beschleunigungsanforderungen. Der Motor-Encoder gibt 2.000 Impulse pro Umdrehung auf den Phasen A und B aus, mit einem Z-Impuls pro Umdrehung für die Referenzfahrt. Die Encoder-Kabellänge zwischen Motor und Antrieb beeinflusst die Störfestigkeit des Systems. OMRON empfiehlt Standardkabel für feste Verlegung und Roboterkabel (flexible Konstruktion) für Installationen, bei denen das Kabel mit dem Motor bewegt werden muss.

Automatische Echtzeit-Abstimmung — Inbetriebnahme ohne Oszilloskop

Die traditionelle Servo-Inbetriebnahme beinhaltete iterative Schleifenverstimmungsanpassungen: Motor laufen lassen, die Reaktion auf einem Oszilloskop oder Bewegungsanalysator beobachten, Proportional- und Integralverstärkungen anpassen, wiederholen. SmartStep A Antriebe automatisieren diesen Prozess.

Die Funktion

automatische Echtzeit-Abstimmung überwacht kontinuierlich die Trägheit und die Lastcharakteristiken des Motors während des tatsächlichen Betriebs. Der Antrieb passt seine internen Regelverstärkungen in Echtzeit an, um eine optimale Servo-Reaktion bei sich ändernden Lastbedingungen aufrechtzuerhalten — eine Funktion, die bei Maschinen wichtig ist, bei denen die Last zyklisch variiert, wie z. B. bei Verpackungsgeräten, die Produkte unterschiedlichen Gewichts verarbeiten, oder bei Förderbändern mit intermittierender Beladung.Für Maschinen mit konstanten, wiederholbaren Lasten kann der Antrieb auch im Festverstärkungsmodus betrieben werden, sobald die Verstärkungen eingestellt sind, was ein vorhersagbares, wiederholbares Verhalten über die Stromzyklen hinweg bietet.

Eingangsbefehl-Flexibilität und Steuerungs-I/O

Der R7D-AP02H akzeptiert

Impulsfolgen-Positionsbefehle in drei Formaten, wählbar über DIP-Schalter an der Vorderseite:Impuls + Richtung

• — separates Impulszähl- und Richtungssignal (häufigstes SPS-Ausgabeformat)CW / CCW Impulse
• — separate Vorwärts- und Rückwärts-Impulsfolgen90° Phasenverschiebung
• — quadrature A/B Encoder-ähnlicher EingangDie maximale Impulsspeisefrequenz beträgt

500 kpps (Kilo-Impulse pro Sekunde), was die Obergrenze dafür festlegt, wie schnell Positionsbefehle an den Antrieb gesendet werden können. Bei 2.000 Encoder-Impulsen pro Motorumdrehung entspricht eine Befehlsrate von 500 kpps einer maximalen Befehlsgeschwindigkeit von 15.000 U/min — weit über den physikalischen Grenzen des Motors, sodass die Impulsspeiserate bei typischen SmartStep A Anwendungen niemals der Leistungsengpass ist.Die Steuerungs-I/O umfasst die Standard-Servo-Verriegelungssignale:

Servo EIN, Vorwärts-/Rückwärts-Fahrtsperren, Vorwärts-/Rückwärts-Fahrtsperren, und universelle Ein- und Ausgänge für In-Position-Bestätigung und Alarmstatus. Ein analoger Monitorausgang (CN4) liefert Echtzeit-Spannungssignale, die proportional zur Motorgeschwindigkeit und zum Drehmomentstrom sind — nützlich für Oszilloskop-Diagnosen ohne Anschluss von PC-Software.Serielle Kommunikation: RS-232C und RS-422A

Beide seriellen Ports sind am R7D-AP02H vorhanden und funktionsfähig. Der

RS-232C-Port (CN3) wird an einen PC angeschlossen, auf dem die Parameter Unit-Software von OMRON läuft, für vollen Parameterzugriff, Überwachung und Antriebseinrichtung. Die RS-422A-Schnittstelle unterstützt Multi-Drop-Verdrahtung, wodurch ein einzelner PC oder HMI mit mehreren Antrieben auf einem gemeinsamen Bus kommunizieren kann — praktisch für Maschinen mit mehreren Servoachsen.Für die grundlegende Inbetriebnahme und Parametereinstellung vor Ort wird OMRONs

R7A-PR02A Hand-Parametriereinheit direkt an CN3 angeschlossen, ohne Laptop. Dies ist das Werkzeug, das den SmartStep A in industriellen Umgebungen, in denen kein PC zur Fehlerbehebung vorhanden ist, wirklich wartbar macht.Dynamisches Bremsen und Rückspeisung

Wenn ein Servo-Motor abbremst, wirkt er wie ein Generator und gibt Energie an den DC-Bus des Antriebs zurück. Der R7D-AP02H verwaltet diese Rückspeiseenergie durch eine interne

Rückspeiseenergie-Absorptionsfähigkeit mit einer Nennleistung von 37,1 J. Für die meisten 200W-Anwendungen mit Lasten mittlerer Trägheit und normalen Verzögerungsrampen ist die interne Absorption ausreichend.Für Anwendungen mit höherer Trägheit oder häufigen, schnellen Verzögerungszyklen kann ein

externer Rückspeisewiderstand an die Klemmen B1 und B2 angeschlossen werden, um zusätzliche Ableitkapazität zu bieten. Der Antrieb überwacht die Rückspeisebelastung und löst einen Alarm aus, wenn thermische Grenzwerte erreicht werden.Dynamisches Bremsen

— das Widerstandsbremsen, das beim Ausfall des Antriebs oder Stromausfall aktiviert wird — ist über DIP-Schalter konfigurierbar. Dies bestimmt, wie aggressiv der Motor beim Stromausfall zum Stillstand kommt, was direkte Auswirkungen auf die Maschinensicherheit und die mechanische Belastung des Antriebsstrangs hat.Herstellerstatus und Beschaffungshinweise

Der R7D-AP02H ist

von OMRON eingestellt als aktuelles Produktionsprodukt. Die SmartStep A Serie wurde durch spätere OMRON Servo-Plattformen mit erweiterten Funktionen und Netzwerkmöglichkeiten abgelöst. Die installierte Basis von SmartStep A Systemen im Feld ist jedoch weiterhin groß — die Antriebe wurden in den 2000er und 2010er Jahren weltweit verkauft, und viele Maschinen, die um sie herum gebaut wurden, sind weiterhin in Betrieb.Ersatzeinheiten werden über

Industrie-Gebraucht- und überholte Ausrüstungskanäle bezogen. Bestätigen Sie beim Kauf, dass die Einheit unter Last funktionsgetestet wurde und nicht nur visuell inspiziert wurde, und verifizieren Sie, dass die Firmware-Version mit Ihrer Anwendung kompatibel ist, wenn eine Parameterwanderung von einem bestehenden Antrieb geplant ist. Die Kernfunktionalität des R7D-AP02H ist in OMRONs Benutzerhandbuch (Kat.-Nr. I533-E1-04) und Systemkonfigurationshandbuch gut dokumentiert, die beide weiterhin öffentlich aus OMRONs Dokumentationsarchiven verfügbar sind.Häufig gestellte Fragen

F1: Welche Controller-Typen können den R7D-AP02H steuern, und benötigt er eine eigene SPS von OMRON?

Es ist kein OMRON-spezifischer Controller erforderlich. Der R7D-AP02H akzeptiert einen

Standard-Impulsfolgebefehlseingang — den gleichen Signaltyp, den praktisch alle SPS mit integrierter Impulsausgabefunktion, dedizierte Bewegungssteuerungen, CNC-Systeme und Schrittmotor-Indexer ausgeben. Das Impulsformat (Impuls+Richtung, CW/CCW oder 90° Phasenverschiebung) wird über einen DIP-Schalter auf der Vorderseite des Antriebs ausgewählt. Die Befehlsschnittstelle des Antriebs ist Controller-unabhängig: Wenn Ihr Controller digitale Impulse und Richtungssignale mit bis zu 500 kpps ausgeben kann, kann er diesen Antrieb steuern. OMRONs eigene SPS und Bewegungssteuerungen arbeiten natürlich mit diesem Antrieb zusammen, aber Drittanbieter-Controller von Mitsubishi, Keyence, Panasonic oder anderen Herstellern sind ebenso kompatibel, solange die Impulsausgangssignalpegel innerhalb der Spezifikationen des Antriebseingangs liegen.F2: Was ist der Unterschied zwischen R7D-AP02H und R7D-AP02L und können sie ausgetauscht werden?

Der einzige Unterschied zwischen diesen beiden Modellen ist die

Eingangsspannungsklasse:R7D-AP02H

• — Einphasig 100/115V AC (170–253V), 50/60 HzR7D-AP02L
• — Einphasig 100/115V AC, 50/60 HzSie sind

elektrisch inkompatibel und können nicht gegeneinander ausgetauscht werden, ohne auch die Stromversorgungsverdrahtung zu ändern. Die H- und L-Varianten werden auch mit unterschiedlichen Servo-Motoren kombiniert — die Wicklung des R7M-A20030-□ Motors ist gleich, aber spannungsabhängige Motorparameter unterscheiden sich zwischen den Spannungklassen. Die Servo-Kabel sind über beide Varianten hinweg kompatibel. Bei der Beschaffung eines Ersatzes muss immer der Suffixbuchstabe mit der Spannungklasse der ursprünglichen Installation übereinstimmen.F3: Der Antrieb zeigt einen Alarmcode an. Wie diagnostiziere und setze ich ihn ohne PC-Software zurück?

Der R7D-AP02H verfügt über eine

7-Segment-LED-Anzeige auf der Vorderseite, die Alarmcodes direkt anzeigt. Wenn ein Alarm auftritt, zeigt die Anzeige einen zweistelligen Code (z. B. AL.14, AL.21, AL.40) an, der die spezifische Fehlerkategorie identifiziert: Encoder-Fehler, Überspannung, Unterspannung, Überstrom, Überlastung, Rückspeisefehler, Überdrehzahl oder Positionsabweichungsüberschreitung, unter anderem. Das OMRON SmartStep A Benutzerhandbuch (I533-E1-04) enthält eine vollständige Tabelle der Alarmcodes mit Ursache und Korrekturmaßnahme für jeden Code. Nach Behebung der Grundursache kann der Alarm durch kurzzeitiges Aktivieren des Alarmrücksetzeingangs am Steuerklemmenblock des Antriebs zurückgesetzt werden — dafür ist kein PC erforderlich. Wiederholen Sie das Zurücksetzen und Neustarten nicht ohne Behebung der zugrunde liegenden Ursache; anhaltende Alarme deuten typischerweise auf einen Verdrahtungsfehler, eine mechanische Blockade, eine falsche Verstimmungseinstellung oder eine fehlerhafte Hardwarekomponente hin, die sich nicht von selbst behebt.F4: Kann ich einen R7D-AP02H mit einem Servo-Motor eines anderen Herstellers verwenden, oder benötigt er einen OMRON R7M Motor?

Der R7D-AP02H ist für OMRONs

R7M-A20030 und R7M-AP20030 200W Servo-Motoren konzipiert und kalibriert, die einen spezifischen inkrementellen Encoder mit 2.000 Impulsen/Umdrehung verwenden, mit einem Stecker und einer Verdrahtung, die auf den CN2-Encoder-Eingang des Antriebs abgestimmt sind. Die Verwendung eines Servo-Motors eines Drittanbieters mit einem anderen Encoder-Typ, einer anderen Wicklungsinduktivität oder einer anderen Steckerverdrahtung würde eine sorgfältige Überprüfung der elektrischen Kompatibilität erfordern und wird von OMRON nicht unterstützt. In der Praxis wird der Austausch eines Nicht-OMRON-Motors an diesem Antrieb in einer Produktionsumgebung nicht empfohlen — der Auto-Tuning-Algorithmus und die Schutzschwellen des Antriebs sind auf die Motorparameter der R7M-Serie abgestimmt, und Abweichungen können zu instabilem Servo-Verhalten oder Antriebsfehlern führen. Wenn das ursprüngliche Motor-Modell nicht mehr verfügbar ist, ist ein exakter OMRON-Ersatz oder ein getesteter kompatibler Motor, der von OMRON für diese Antriebsfamilie spezifiziert wurde, der richtige Weg.F5: Die Maschine hat mehrere R7D-AP02H Antriebe. Benötige ich separate PC-Verbindungen zu jedem Antrieb zur Überwachung, oder können sie vernetzt werden?

Mehrere Antriebe können eine einzige Überwachungsverbindung über die

RS-422A Multi-Drop-Konfiguration teilen. Der RS-422A-Port an jedem Antrieb (CN3) unterstützt Busverdrahtung, bei der mehrere Antriebe in einer Daisy-Chain- oder Stern-Topologie an eine einzige RS-422A-Host-Schnittstelle angeschlossen werden. Jedem Antrieb wird über seinen Drehschalter auf der Vorderseite eine eindeutige Einheitsadresse zugewiesen, wodurch OMRONs PC-Überwachungssoftware einzelne Antriebe auf dem gemeinsamen Bus adressieren und mit ihnen kommunizieren kann. Für eine kleine Maschine mit zwei oder drei Servoachsen bedeutet dies, dass ein einzelner RS-232-zu-RS-422-Konverter am Überwachungs-PC alle Antriebe gleichzeitig erreichen kann — praktisch für Multi-Achsen-Diagnosen, Parametervergleiche über Achsen hinweg oder das Hochladen eines Parametersatzes auf alle Antriebe aus einer Datei. Der RS-232C-Port ist eine Punkt-zu-Punkt-Verbindung nur für den Einzelantriebszugriff und unterstützt keine Multi-Drop-Operation.Der OMRON R7D-AP02H ist Teil der SmartStep A Servo-Antriebsserie (Kat.-Nr. I533). Dieses Modell ist aus OMRONs aktueller Produktionslinie eingestellt. Überprüfen Sie immer den Alarmverlauf des Antriebs, den Zustand des Encoder-Kabels und die Motor-Kompatibilität vor der Installation. Beziehen Sie sich auf das OMRON Benutzerhandbuch I533-E1-04 für vollständige Verdrahtungs-, Parameter- und Fehlerbehebungsdokumentation.
